3D打印机机架Z轴刚性加强牵引支杆

　　在桌面级熔融沉积成型设备的长期调试与运维过程中，机架刚性不足始终是影响成型精度的核心痛点之一。多数入门级3D打印机采用铝型材拼接框架，型材节点仅靠角件与螺栓预紧，在X轴打印头高速往复运动、Z轴丝杠频繁升降的交变载荷下，框架极易产生微幅形变，尤其Z轴两根导向立柱若缺乏侧向约束，会出现平行度偏移、升降过程抖动，直接导致打印件层纹错位、Z向垂直度超差，高速打印时震颤还会引发表面振纹、拐角失准等问题。这套牵引支杆组件正是针对上述痛点开发的框架补强结构，整套零件采用轻量化实体构型，无需对原有打印机主体框架做打孔、切割等破坏性改造，即可快速加装在机架对应安装位，通过长跨距连杆将Z轴运动模组与框架基座形成刚性牵连，把原本独立受力的Z轴立柱载荷传递到框架下部的稳定基体上，大幅提升整机框架的抗扭、抗弯刚度。

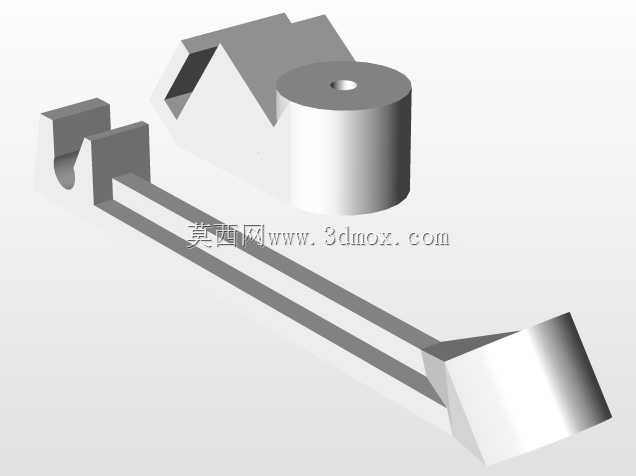

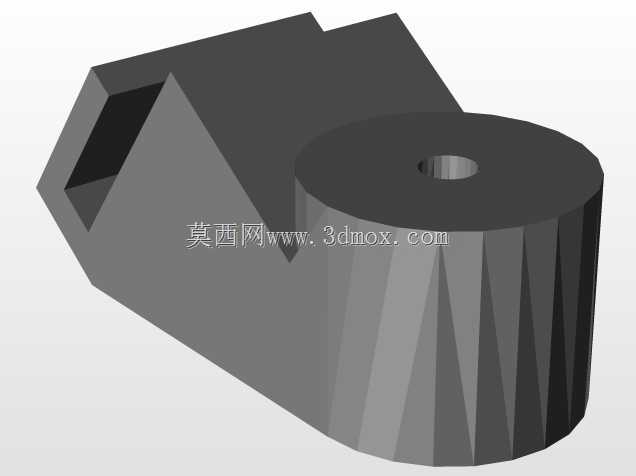

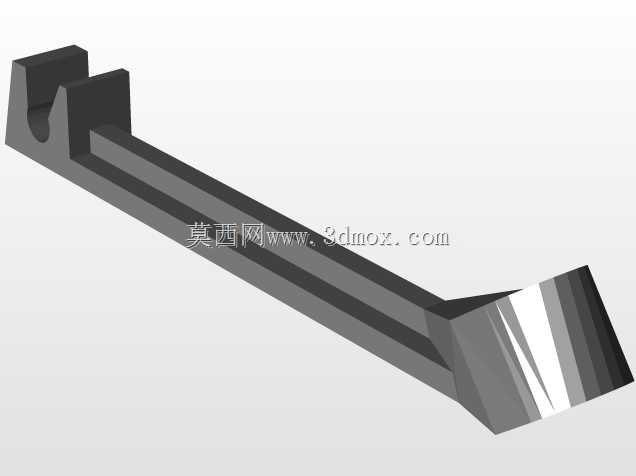

　　从结构构型来看，组件包含长条形牵引连杆、两端适配不同安装界面的连接座、以及带同轴通孔的圆柱铰接座三类核心零件。长连杆采用等截面长条构型，截面尺寸经过权衡：既保证足够的截面惯性矩抵抗弯曲形变，又尽可能控制零件自重，避免额外增加机架顶部负载导致框架下沉。连杆一端的卡接座设计有与铝型材槽宽匹配的卡槽结构，安装时可直接卡入型材预设槽位，配合紧固件锁死，无需现场配钻安装孔；另一端的铰接座为带中心通孔的圆柱凸台结构，通孔用于穿入铰接销轴，与Z轴运动滑座或者立柱固定座形成可小幅度自适应调整的铰接连接，这种设计的工程考量在于：桌面级设备组装时难免存在少量安装位形位公差，若两端都采用完全刚性锁死，装配时会产生强制内应力，长期受载反而会引发型材变形或者紧固件松脱，铰接端可以自动补偿小范围的安装角度偏差，让连杆只承受轴向牵拉载荷，避免附加弯曲应力。

　　实际加装场景中，这类支杆通常成对布置在Z轴模组两侧，形成对称的斜向或者水平牵拉支撑，将Z轴立柱受到的侧向倾覆力矩直接传导到机架下部的承重横梁上，原本Z轴立柱仅靠上下两端固定的悬臂受力状态，转变为多点约束的超静定支撑结构，整机固有频率可得到明显提升，避开打印头高速运动的激振频率区间，从根源上抑制共振发生。在尺寸边界层面，连杆长度适配主流桌面级3D打印机的框架跨距，两端连接座的卡槽尺寸匹配常用2020、3030系列铝型材的槽口规格，圆柱铰接座的外径与销轴孔孔径适配通用的M4、M5紧固件，安装后不会与打印平台、X轴运动横梁、传动皮带等运动部件发生运动干涉，设备全行程运动过程中，支杆组件始终处于静态固定位置，不随运动轴做往复动作，不会增加运动部件的惯量，对打印速度、加速度参数没有任何负面影响。

　　设计阶段针对FDM打印成型的工艺特性做了多处适配优化：所有零件的壁厚都控制在3D打印可稳定成型的区间，无大面积悬空结构，摆放打印时无需添加大量支撑，即可一次性成型出完整零件；棱角处均做了圆角过渡，避免打印过程中应力集中导致零件层间开裂，铰接孔的内径预留了合理的配合间隙，打印完成后无需二次铰孔加工，销轴即可顺利穿入，转动阻尼适中。这套补强结构不仅适用于新设备出厂前的刚性升级，也适合老旧设备的精度改造，对于长期使用后框架节点出现松动、Z轴打印垂直度下降的设备，加装该支杆后可快速恢复机架刚性，消除Z轴摆动带来的打印缺陷，在创客自制设备、教学实训3D打印机、小型桌面级量产打印设备的改装场景中都有很高的实用价值，零件结构简洁，受力传递路径清晰，没有冗余的复杂特征，在满足刚性补强需求的同时，把制造成本与安装难度控制在极低水平。
