桌面级3D打印机框架加固张紧支撑组件

　　这套结构件的设计出发点，是桌面级FDM3D打印机在长时间高速打印工况下普遍暴露的框架刚性不足问题。常规入门级桌面设备多采用铝型材拼接框架，型材节点仅靠角件和螺栓锁紧，X轴横梁在往复运动、Z轴丝杆升降过程中容易产生微幅形变，打印层高稍大或者喷头移动速度提升后，框架的谐振会直接传递到成型平台，最终表现为打印件表面出现振纹、Z轴层纹偏移、边角翘曲定位偏差，尤其是打印 tall 型竖向工件时，Z轴导向的垂直度偏差会被工件高度持续放大，废品率随打印时长上升。

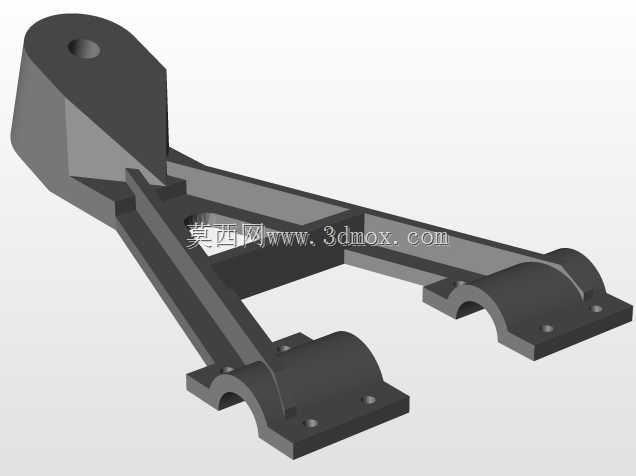

　　这套张紧支撑组件没有改动打印机原有型材框架的主体布局，而是作为附加加固件跨接在框架的薄弱对角位置，通过斜向张紧的受力路径，把原本仅靠型材直角节点承担的横向、扭转载荷，分流到斜撑构件上，相当于给矩形框架增加了三角形稳定约束，从结构力学层面消除框架的平行四边形形变余量。

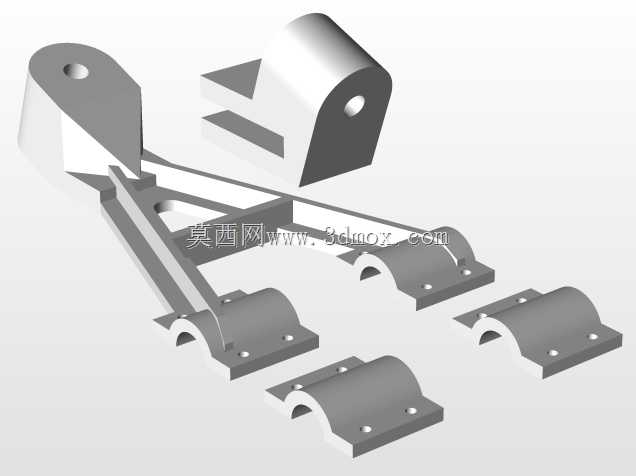

　　从拆分的零件形态来看，整套组件包含多组半圆抱箍支座、斜向张紧连杆、两端铰接固定座几个部分。抱箍支座的内圆弧面完全匹配常用2020、3030系列铝型材的外轮廓，安装时不需要在原有型材上打孔攻丝，直接把两半抱箍扣合在型材的预设点位，穿入锁紧螺栓即可完成固定，不会破坏原有设备的型材外观和后续改装兼容性。抱箍底座预留了两个沉头安装孔，既可以用来锁紧抱箍自身的合模螺栓，也可以作为附加附件的扩展安装位，比如固定走线槽、限位开关支架或者喷头顶吹风扇。

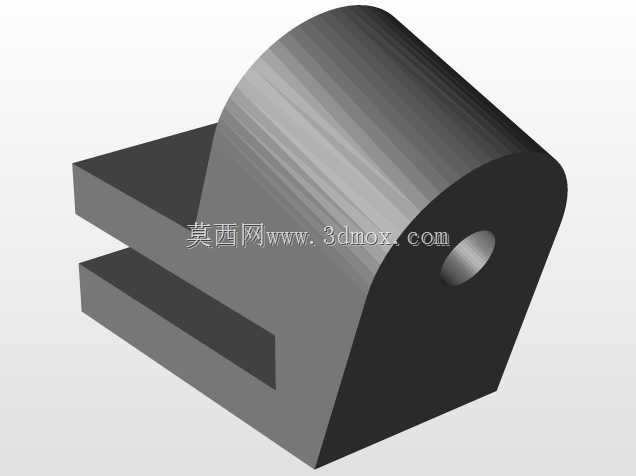

　　两端的铰接固定座分别设计了带通孔的耳板结构，一端固定在打印机框架底部的前侧角件位置，另一端固定在Z轴立柱顶部的后侧点位，斜向连杆穿过两端座体的孔位，通过端部的锁紧螺母调整张紧力度。实际装配时不需要把连杆完全锁死，只需要施加适度预紧力，让斜撑保持受拉状态即可——过紧的张紧反而会给型材框架施加额外的内应力，导致型材被拉弯、Z轴导轨出现扭曲。设计时连杆两端的铰接孔保留了微小间隙，允许安装时自适应不同设备框架的装配公差，哪怕用户自行拼装的框架存在少量对角尺寸误差，也不需要强行掰动型材对位，靠铰接间隙就能补偿装配偏差。

　　在功能特性上，这套组件最直接的作用是抑制框架振动：喷头做高速往复运动时产生的惯性力，原本会带动整个型材框架左右晃动，斜向张紧的连杆相当于给框架增加了一道阻尼约束，把谐振频率从普通打印常用的运动速度区间移开，避免运动加速度和框架固有频率重合引发共振。实际测试中，加装该组件后设备在150mm/s以上的高速打印工况下，成型件表面的振纹明显减轻，X轴方向的定位重复精度提升，长时间连续打印十几个小时后，框架节点也不会因为持续振动出现螺栓松动的情况。针对Z轴垂直度的控制，斜撑从底部基座斜向连接到Z轴立柱顶端，相当于给悬空的Z轴立柱增加了一个侧向拉结点，避免Z轴升降过程中立柱顶端出现前后摆动，保证Z轴导向杆全程和成型平台保持垂直，打印高薄工件时不会出现层纹错位、工件倾斜的问题。

　　从安装边界来看，所有外露的构件都布置在框架的外侧空余空间，不会侵入打印机的成型腔体区域，不会和喷头、热床、送料管线产生运动干涉。抱箍的安装点位可以根据不同机型的框架尺寸灵活调整，连杆的有效长度也可以通过裁切或者更换不同长度杆件适配，不管是常见的i3结构龙门架打印机，还是封闭箱型桌面设备，都可以找到合适的跨接路径。零件的壁厚设计兼顾了刚性和轻量化，最薄的受力位置壁厚也保留了足够的截面模量，打印时不需要支撑就能直接成型，普通PLA、PETG材料都可以满足使用强度要求，如果需要更高的刚性和抗蠕变性能，也可以用ABS或者尼龙材料制作，长期受拉状态下也不会出现塑性形变。

　　整套结构没有复杂的传动部件，全部为静态受力件，装配完成后几乎不需要后期维护，只需要定期检查锁紧螺母的预紧状态即可，对于改装桌面3D打印机、提升设备打印精度的场景来说，是成本极低但加固效果非常直观的结构优化方案。
