模块化轨道车载集成卫浴舱体结构

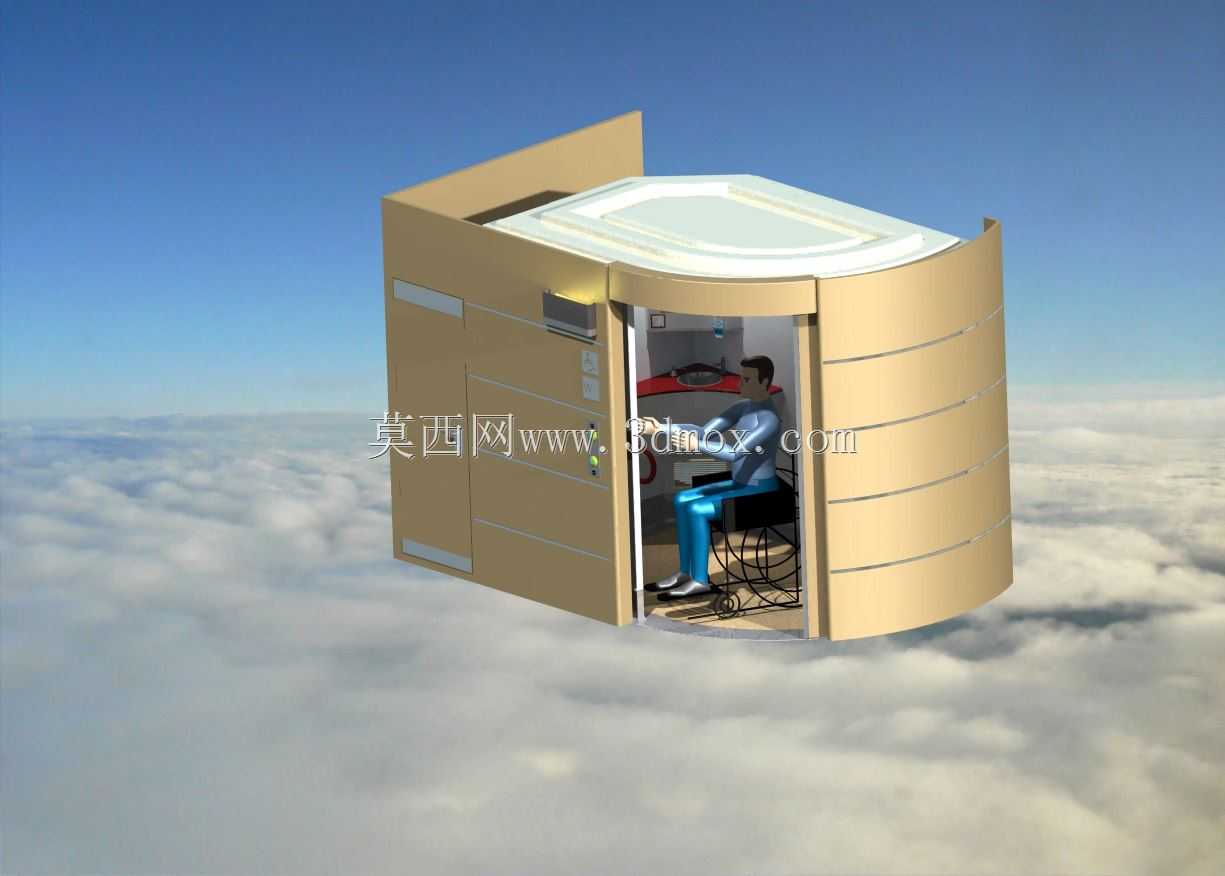

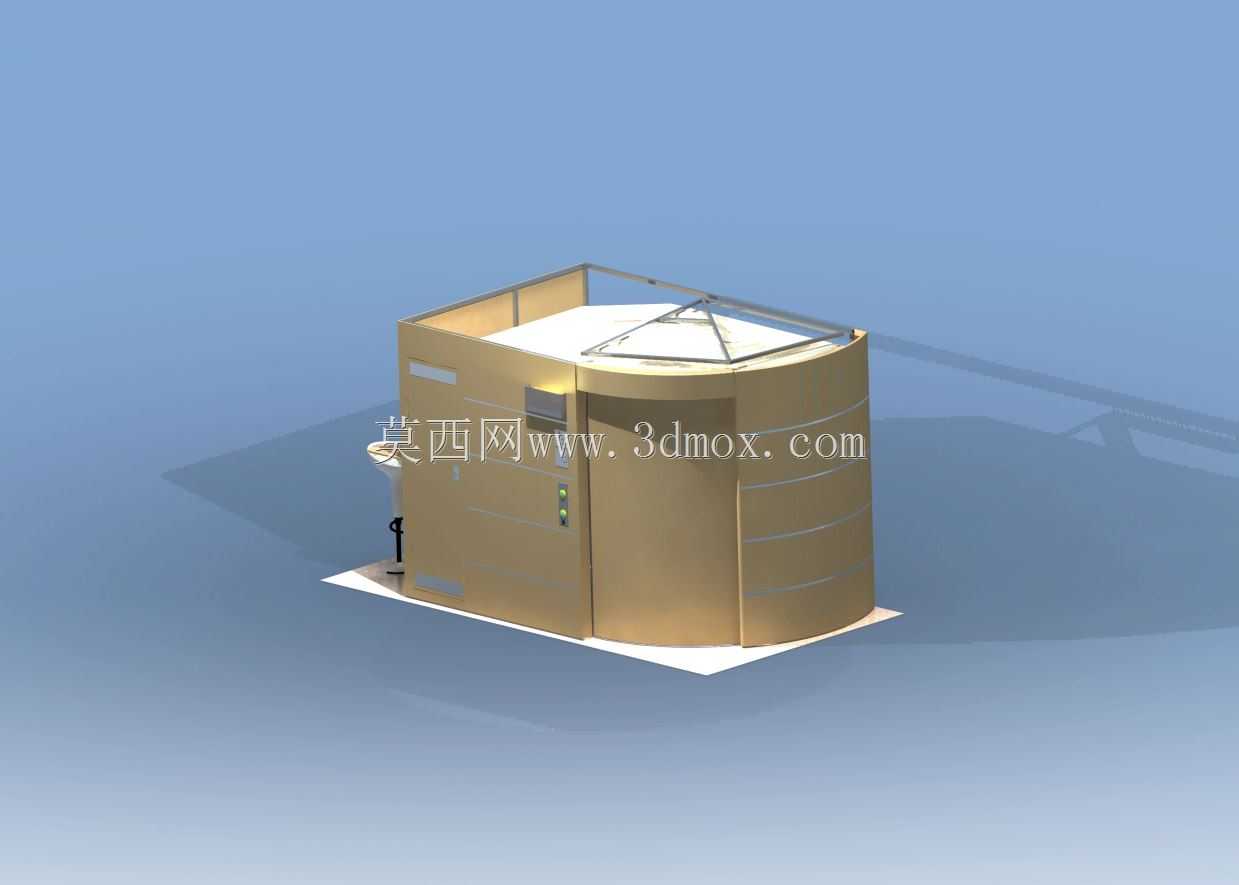

　　这套舱体结构面向轨道交通运输工具内部的卫生单元配置需求，采用模块化集成思路完成整体布局，将盥洗、如厕、临时置物以及人员操作等候区域整合在有限的车载空间内，适配客运列车、工程维保轨道车、长途城际轨道车辆的车载卫生设施加装与改造场景。舱体主体采用半围合弧形侧壁设计，一侧为平直安装立面，可直接贴合车厢内壁完成固定，另一侧做圆弧过渡处理，既规避了车厢内部通行通道的尖角磕碰风险，也在有限的横向宽度下拓展了舱内可用净空间。舱体顶部设置可开启的弧形舱盖结构，配套滑动导向导轨完成舱盖的开合动作，导轨沿舱体顶部轮廓布置，运动行程匹配舱盖完全开启后的收纳位置，开合过程中不会侵入舱内人员活动区域，也不会与车厢顶部的走线桥架、照明灯具发生干涉。

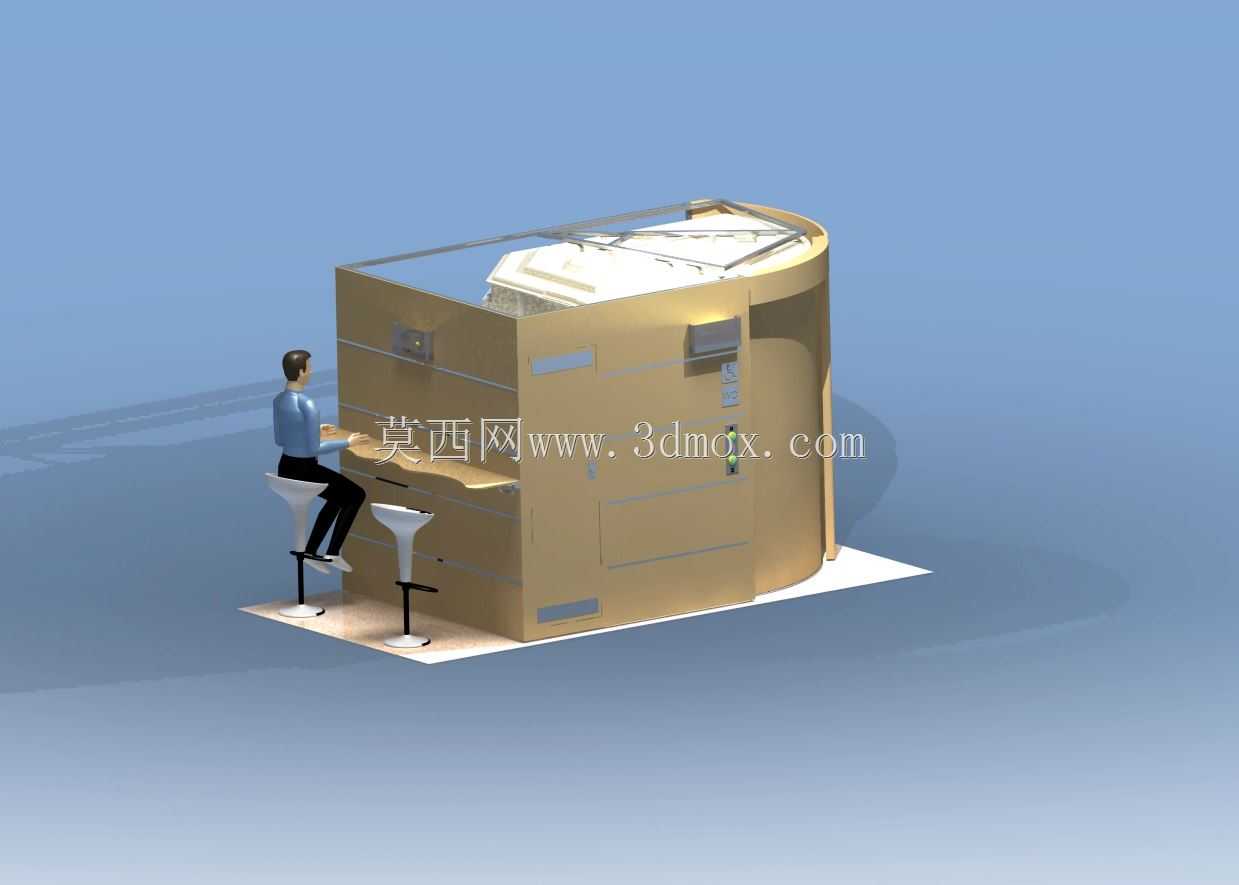

　　舱体外部立面预留了多个嵌入式安装位，可分别布置冲水控制组件、通风接口、给排水管路接驳口以及电气控制模块，所有外装部件均采用内嵌式布局，外表面无突出构件，避免车辆运行振动过程中突出部件剐蹭通行人员。舱体旁侧配套设置外置操作台面与两把高脚支撑座椅，台面高度适配人员站立或就坐完成盥洗、登记操作的使用需求，座椅采用窄型支撑腿设计，底座与车厢地板预埋安装位刚性连接，在车辆启停、过弯的惯性载荷下不会出现滑移倾覆。从安装边界来看，舱体整体占地轮廓适配标准轨道车厢的端部闲置区域，平直侧壁与车厢壁贴合后，剩余侧边通道宽度可满足单人携带随身行李正常通行，舱体底部设置统一的集成底座，给排水管路、排污管路、供电线缆均从底座预留的穿舱接口接入，

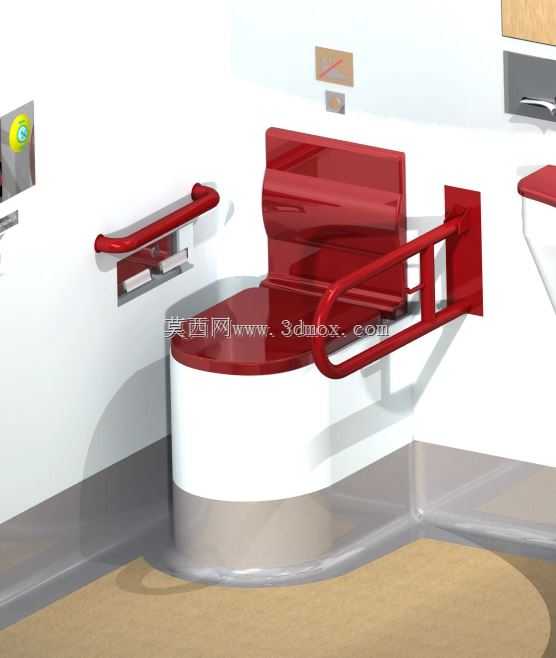

　　无需在车厢地板多处开孔，大幅降低车载改造的施工工作量。舱体内部的功能件布局遵循人员使用动线：入口侧设置扶手与置物台，如厕区域设置防滑地板与安全扶手，盥洗区的供水控制阀与排水口位置靠近舱体管路侧，缩短管路连接路径，减少冬季低温环境下管路冻堵的概率。舱盖的导轨模块采用分段式装配设计，导轨与舱体顶部框架通过紧固件连接，磨损后可单独拆换导轨条，无需整体拆卸舱盖，运维人员在车厢内即可完成检修作业。舱体的框架采用轻量化金属型材拼接，蒙皮与框架之间预留保温层填充空间，可适配跨区域运行的温差环境，减少舱内结露、低温结冰导致的设施失效问题。弧形外壁的曲面过渡处做了圆角强化处理，车辆运行过程中即使人员倚靠也不会出现局部应力集中变形。

　　外置台面的边缘做翻边处理，防止盥洗用水飞溅到车厢通行通道，台面上预留的小件置物凹槽可放置随身物品，避免车辆晃动时物品滑落。整个舱体作为独立集成单元，可在车间完成全部内部设施预装与管路密封性测试后，整体吊装进入车厢完成固定接驳，相比现场散件组装的施工方式，装配精度与交付一致性更有保障，也便于后期车辆大修时整体吊出舱体进行维护，不占用车厢内部的长期检修工位。
