海运集装箱桥接锁紧固定夹具结构

　　这套桥接锁紧夹具主要面向海运集装箱在堆场、码头转运、船舶舱内堆码以及多式联运环节的相邻箱体刚性连接需求，属于集装箱附属紧固构件的典型结构。现场作业中，单个标准集装箱在堆垛、船运颠簸、陆运拖挂急启急停工况下，相邻箱体之间若仅依靠角件接触面贴合，横向与纵向窜动余量会在反复冲击下被放大，既容易造成箱体角件磕碰变形，也会让整列堆垛的稳定性下降。该夹具的核心作用就是跨接在两个相邻集装箱的端部角件位置，通过两端钩爪卡入角件标准开孔，再依靠中部螺纹副旋紧，把两个箱体的相邻角件牢牢拉合，消除箱体之间的相对位移间隙。

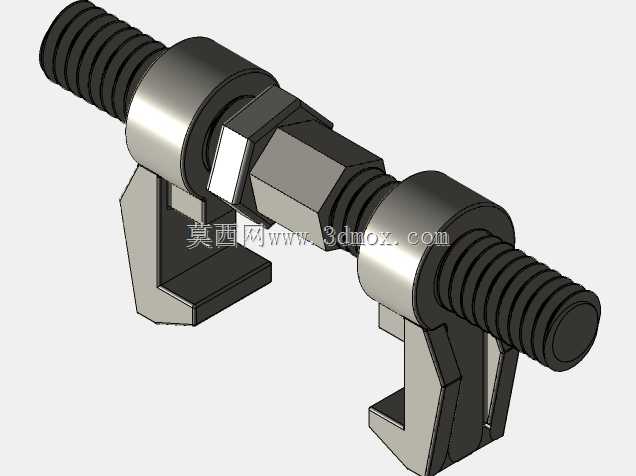

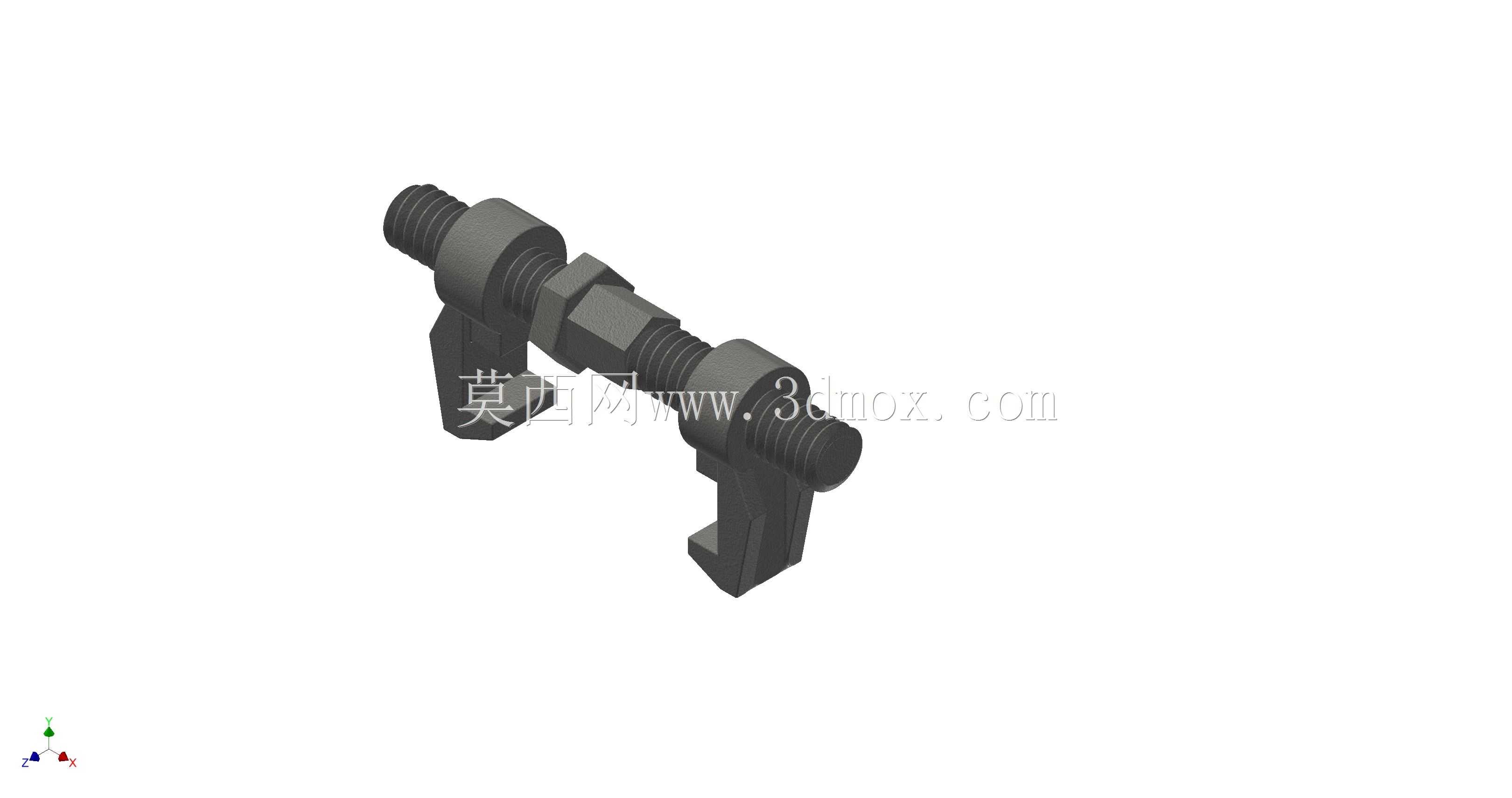

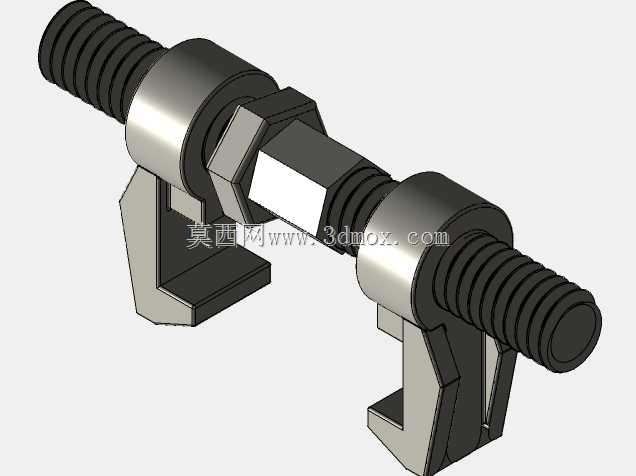

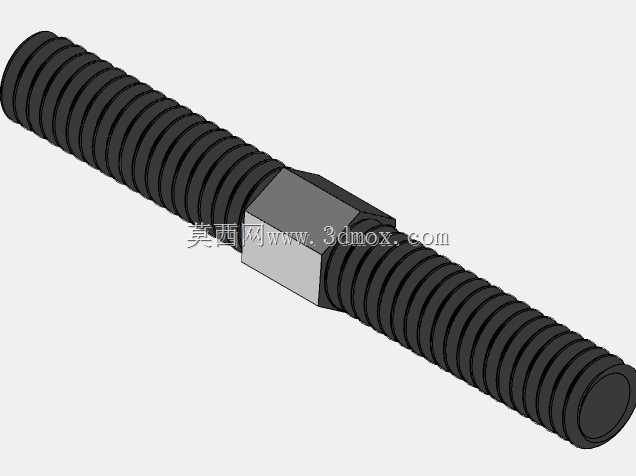

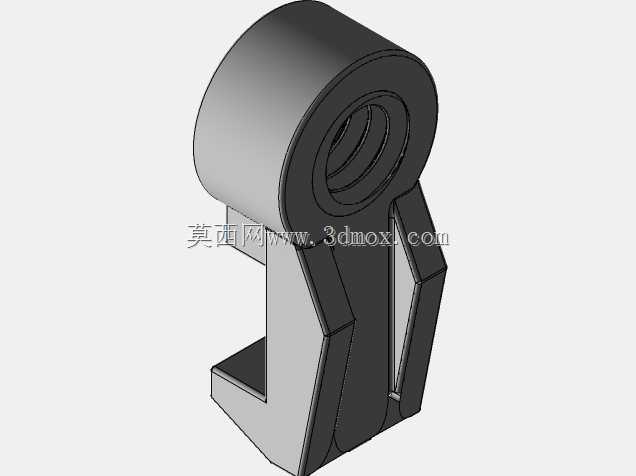

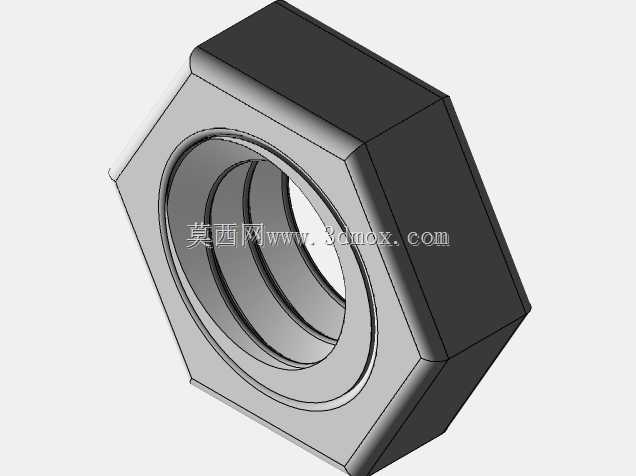

　　从结构组成来看，整套构件分为左右对称的钩座、中部调节螺柱、锁紧螺母组以及两端承压垫圈几个部分。两端钩爪采用折弯成型的钩状轮廓，钩头厚度与集装箱角件的侧孔开孔尺寸匹配，安装时钩头从角件外侧孔伸入后回转卡合，钩座的贴合面直接压在角件外端面，避免拉紧过程中出现应力集中划伤角件铸件。中部的两根梯形螺纹螺柱分别从左右钩座的同轴孔位穿出，螺纹段长度覆盖了相邻两个集装箱角件之间的常规间距调节范围，既可以适配标准同规格箱体并排摆放的额定间隙，也能补偿堆场地面不平整、箱体摆放存在微小偏角带来的间距偏差。螺柱中段搭配的六角锁紧体是现场操作的受力部位，工人使用标准扳手卡持六角段旋转，即可带动两端螺纹同步进给，相比单头螺纹调节，双向螺纹的进给速度提升一倍，在码头大规模紧固作业时能明显缩短单组夹具的安装耗时。

　　设计过程中首先要对齐ISO集装箱角件的安装边界：标准角件的侧孔开孔尺寸、孔位距角件端面的距离、相邻箱体并排摆放后的角件间隙范围都是硬约束，钩爪的伸入长度不能超过角件内部空腔的允许深度，避免钩头和箱体内侧的其他构件发生干涉；钩座的承压面宽度要完全覆盖角件外侧的受力平面，单位面积压应力不能超过铸钢角件的许用挤压应力，防止长期拉紧后角件表面出现压溃凹陷。螺纹副选用梯形牙型而非普通三角螺纹，一方面梯形螺纹的牙根强度更高，在船舶航行持续振动工况下不容易发生螺纹滑牙，另一方面梯形螺纹的对中性更好，旋紧过程中两端钩座的同轴度更容易保证，不会出现钩座偏摆导致钩爪从角件孔中脱出的风险。

　　外形尺寸方面，整套夹具在完全收拢状态下的总长要小于相邻集装箱角件的最小间隙加两倍钩爪卡入深度，保证工人在箱体就位后可以轻松把夹具放入两个角件之间；完全张开状态下的最大行程要覆盖现场可能出现的最大箱体间距，避免因箱体摆放偏差导致夹具无法挂接。钩座的开口高度预留了足够的操作余量，即使角件表面存在轻微锈蚀、油漆堆积，钩头也能顺利卡入开孔。所有受力构件的棱边都做了倒角处理，没有尖锐突出部位，既避免工人搬运安装时被划伤，也防止夹具在吊装转运过程中磕碰集装箱箱体的外壁油漆层。

　　从实际使用流程来看，现场作业时先将两端钩爪分别卡入两个相邻集装箱的对应角件孔，初步旋转中部六角体让两端钩座贴合角件表面，之后使用扭矩扳手按额定紧固力矩锁紧，让两个箱体之间形成刚性连接。拆卸时反向旋松中部螺母，待螺纹副松开后即可将钩爪从角件孔中转出，整套构件可以反复周转使用，不需要在箱体上额外焊接或钻孔，不会破坏集装箱本身的结构完整性。建模过程中所有配合面都按照实际装配公差搭建，螺纹段采用真实牙型建模而非贴图示意，钩爪与角件的配合位置预留了合理的间隙，既可以直观演示夹具的安装动作，也能直接用于后续的受力仿真分析，验证拉紧状态下钩座、螺柱的应力分布是否满足海运工况的强度要求。
