桌面级Arduino控制CNC数控雕刻机结构设计

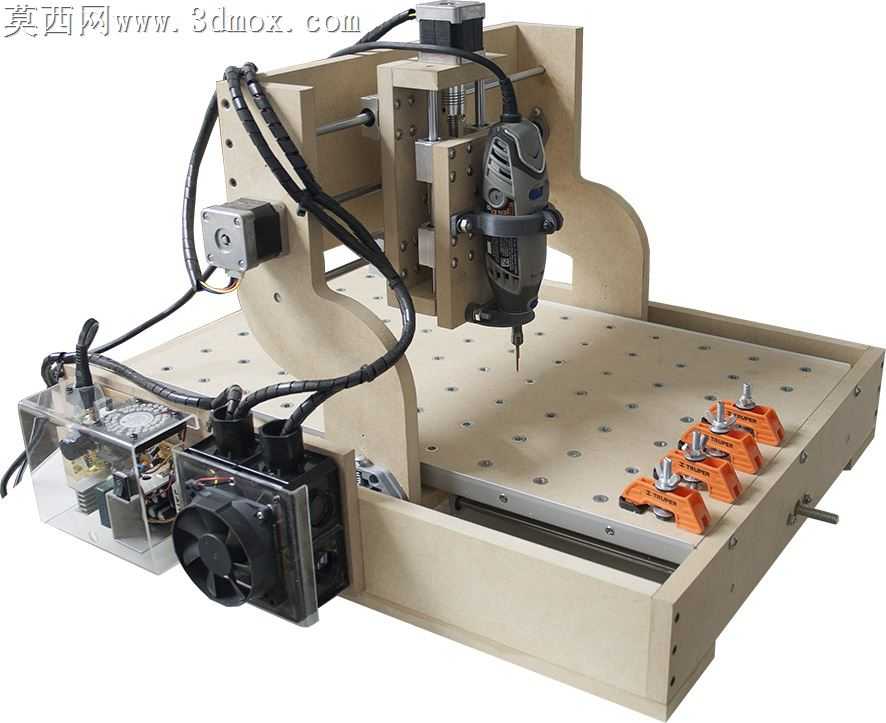

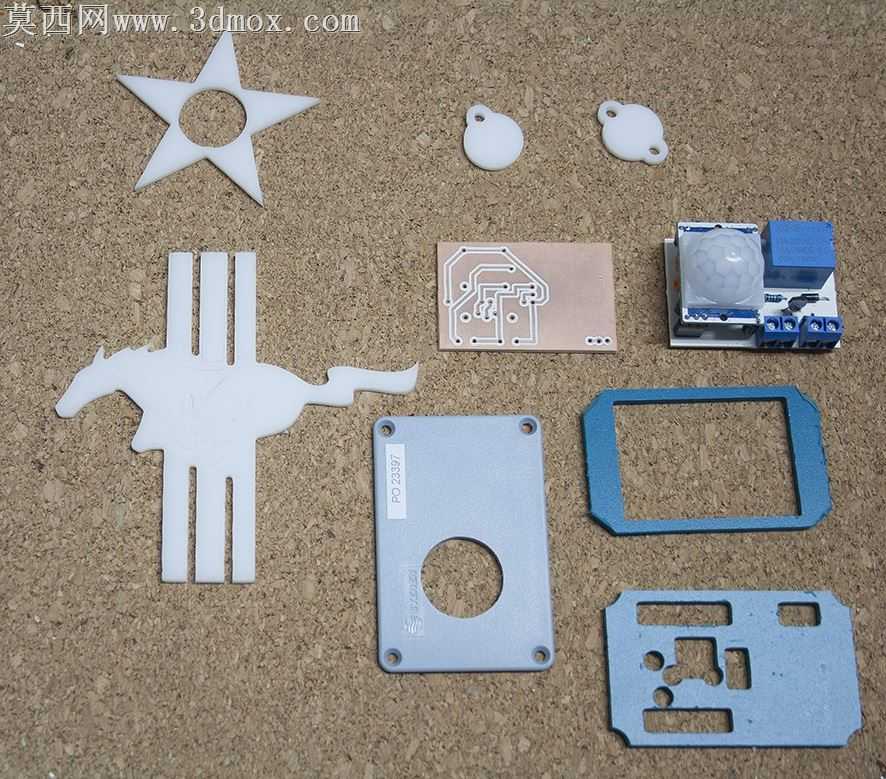

本作品为桌面级小型CNC数控雕刻机的完整三维设计方案，整体建模过程严格遵循实际加工装配逻辑，先完成核心运动坐标系的基准搭建，再逐一细化各功能模块的结构细节。建模阶段优先确定15mm厚度中密度纤维板的机架结构参数，通过板材拼接的方式搭建C型开放式机身框架，既保证机架整体刚性满足小幅面加工需求，又通过镂空、减重槽设计降低整体自重，适配桌面摆放使用场景。传动系统建模完全匹配Nema17规格1.5A步进电机的安装尺寸，X、Y、Z三个运动轴均采用光轴导轨搭配丝杠传动的结构，精准还原导轨滑块、丝杠螺母、电机支架、联轴器等每一个零部件的装配关系，确保各轴运动行程无干涉、传动路径顺畅。加工执行端采用手持电主轴作为加工动力头，建模时完整还原主轴夹头、散热结构、固定抱箍的细节，可适配不同直径的雕刻铣刀完成软金属、塑料、木材等材质的雕铣加工。工作台面采用多孔阵列式设计，搭配四个快速压紧式橙色夹具，可灵活固定不同尺寸的加工工件，夹具的压紧行程、锁紧结构均按照实际工装参数建模，保证装夹可靠性。控制部分采用带CNC功能扩展屏蔽罩的Arduino控制方案，独立设计侧边透明亚克力罩的电控安装仓，完整还原仓内驱动板、散热风扇、电源接口、接线端子的布局，散热风扇的扇叶、防护网、固定结构均做精细化建模，兼顾电控散热与线路防护需求。渲染阶段针对不同部件匹配对应材质：中密度纤维板机架还原板材哑光浅米色的肌理质感，光轴、丝杠、螺丝等金属件赋予镀铬哑光金属材质，电主轴外壳做防滑橡胶与工程塑料的材质区分，橙色夹具还原工程塑料的亮面质感，电控仓透明亚克力赋予半透明折射材质，黑色线缆按照实际走线路径排布，还原设备真实布线状态。整体设计思路围绕DIY桌面加工场景展开，在保证加工精度与结构稳定性的前提下，尽可能降低零部件加工与采购成本，所有板材结构均可通过常规切割工艺加工，标准件全部采用市面通用规格，具备极高的可落地制作性，建模过程中反复校验各运动部件的行程限位，避免实际装配出现运动卡滞、行程不足的问题，同时预留了主轴升级、扩展限位开关的安装位，方便使用者后续根据加工需求做功能升级。
