剪叉式自动门电梯升降机架体

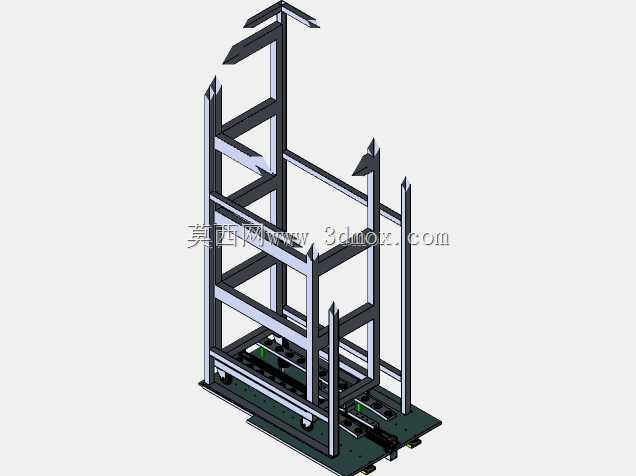

　　这套三维结构围绕剪叉式升降作业平台展开，重点表达了电梯架体、底部承载平台、竖向导向构件以及自动门安装接口之间的装配关系。模型没有停留在单一零件展示，而是把实际改造中容易被忽略的安装边界、门体运动空间和承载框架协同关系放在同一装配环境中校核，适合用于车间物料转运、楼层间轻型设备提升、仓储工位接驳以及自动化产线末端升降对接等场景。

　　从设备用途看，剪叉升降机构依靠底部平台和多层支撑框架形成稳定的升降通道，主要承担小吨位载荷在固定高度范围内的垂直输送。架体两侧设置较高的立柱和横梁，既可以作为轿厢或载物平台运行时的侧向约束，也为自动门、安全护栏、感应元件和限位组件提供安装面。底部平台面积相对宽大，能够容纳工装板、料箱或小型台车；平台上预留的孔位、槽位和连接件位置，使现场可以根据输送物尺寸增加挡块、定位销、缓冲垫或防滑板。

　　结构设计上，模型采用框架式思路而非实体包覆式外壳。竖向立柱承担导向和防倾作用，横向梁件将左右侧架连成整体，减少升降过程中因偏载引起的扭转变形。剪叉支撑段布置在架体下部，通过交叉杆件的摆动实现高度变化，杆件端部与底座、活动架之间的铰接位置需要在三维中重点检查同轴度和运动干涉。自动门部分被纳入架体顶部及侧向开口区域，门体开启、关闭时不能与升降平台边缘、货物外轮廓和安全防护件发生碰撞，因此在建模时应保留门叶厚度、导轨宽度、驱动件安装高度以及维护人员手动操作空间。

　　外形尺寸方面，该架体呈现窄高型布置，占地面积主要由底部矩形平台决定，高度方向则由多层框架和顶部门区共同构成。落地安装时，需要确认基础平面的水平度、地脚固定范围以及底部驱动元件的检修空间；若布置在厂房固定井道内，还应核对架体外侧与墙体、管线、照明和急停按钮之间的安全距离。平台前方或侧向作为货物进出方向，自动门开启后应形成连续、无凸起障碍的通行面；门关闭后，门体与框架之间的缝隙需满足防护要求，避免人员或物料误入升降运动区域。

　　在功能特性上，这套结构把升降承载和门禁防护结合在一起。升降平台负责垂直位移，框架负责导向和限位，自动门负责在设备运行时封闭开口，在到位后提供装卸通道。实际工程中，门体动作通常需要与升降位置信号联锁：平台未到达指定层站时，门不应打开；门未完全关闭并锁定时，升降动作不应启动。三维模型中虽然主要呈现机械结构，但门轴、门轨、支架和框架孔位的布置已经为传感器、锁止件和驱动机构预留了设计基础。

　　建模处理时，应将底架、立柱、横梁、剪叉杆件、铰接轴、平台板和门体安装件分层管理。底架建议作为固定基准，活动平台和剪叉组件按运动关系建立约束，门体则单独检查开合轨迹。对于受力较大的铰接点，需要关注销轴直径、支座板厚和加强筋位置；对于细长立柱，应结合额定载荷和行程评估侧向挠度，必要时增加背部斜撑或加宽立柱间距。平台表面的安装孔不宜只按外观排布，应与实际螺栓规格、工具操作半径和装配顺序对应，避免后期出现螺栓无法穿入或扳手空间不足的问题。

　　现场集成时，还要考虑货物进出方向与厂房物流路径的一致性。若使用台车推送，平台边缘应设置导向倒角和缓冲位置；若输送的是工装夹具，则可在底板上增加快换定位结构。自动门的驱动形式可根据空间选择电机带动、气缸推动或同步带传动，但无论采用哪种方式，都要保证门体在全开和全关位置具有机械限位，断电或失压时不会自由滑移。架体顶部和底部应预留缓冲件安装位置，使平台在极限行程处具备软接触能力，降低冲击噪声和结构疲劳。

　　整体来看，该模型的价值在于把剪叉升降、框架导向、平台承载和自动门防护放在一个可检查的装配体中。结构设计人员可以据此继续细化杆件截面、铰接强度和安全联锁，设备选型人员也能通过外形边界判断其在车间、仓库或产线层站中的安装可行性。
