奥迪乘用车多辐轮毂带轮胎制动总成

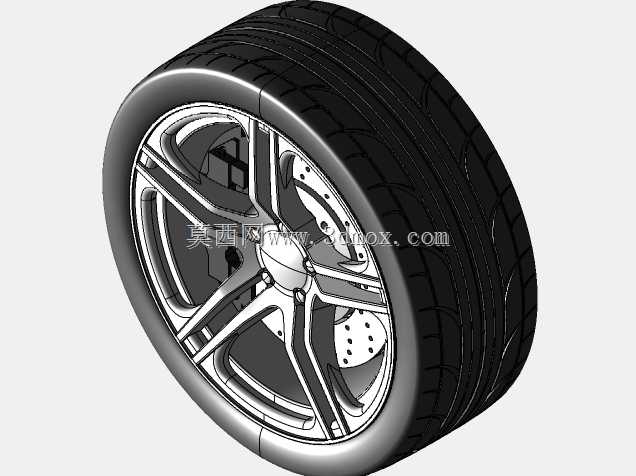

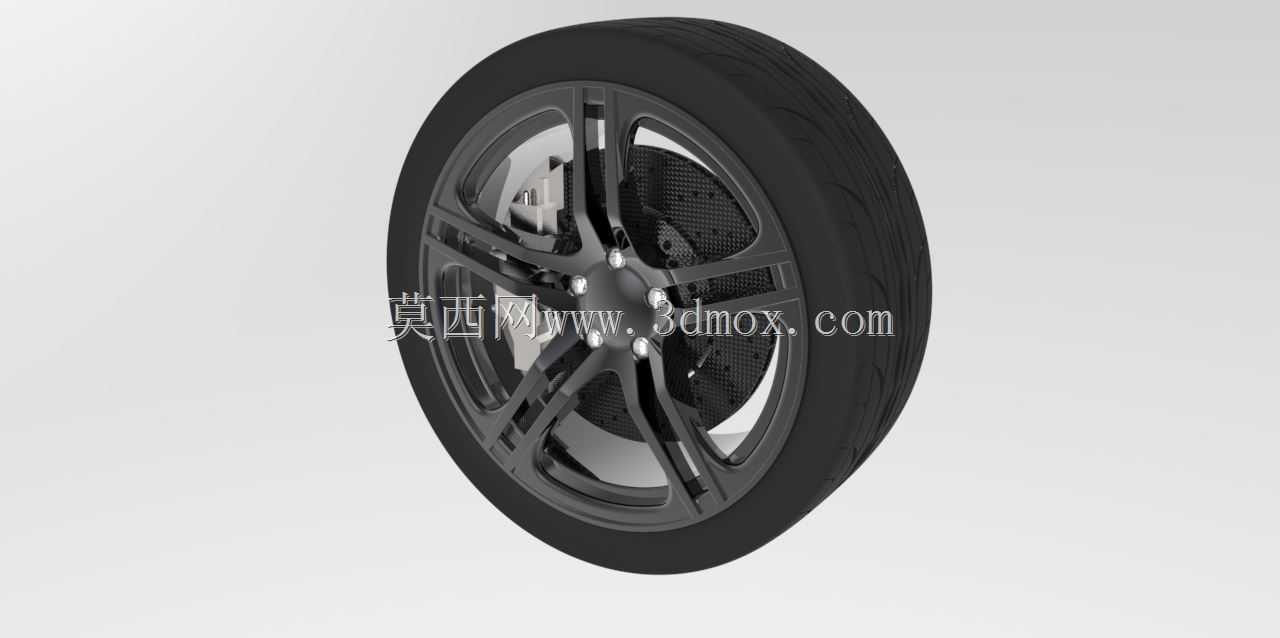

　　这套轮端总成在整车开发里属于底盘行走系统的关键边界件，日常会出现在整车总装校核、底盘运动干涉检查、改装轮毂方案评审、制动系统匹配验证以及售后维修拆装培训等场景中。它不是单独展示一个轮圈造型，而是把橡胶轮胎、多辐式铝合金轮毂、通风制动盘、制动卡钳以及轮毂安装接合面整合到同一套数模里，工程师拿到结构后可以直接核对轮拱内部的预留空间，判断转向极限位置下胎壁与减振器、下摆臂、翼子板内衬之间是否存在磕碰风险。

　　从实际装车用途来看，车轮承担整车垂向载荷传递，同时在驱动和制动过程中把扭矩转化为地面附着力，轮毂的辐条造型不能只追求外观视觉效果，还要给内侧卡钳留出足够避让空间。这套数模里卡钳布置在轮盘内侧偏置位置，辐条采用分叉式多筋布局，筋条之间的镂空窗口既保证刹车粉尘和热空气能够快速散出，也让维修人员在不拆卸轮胎的情况下可以观察刹车片磨损状态。制动盘采用通风结构，盘面摩擦区与轮毂中心定位面同轴布置，高速制动时热量顺着辐条间隙向外导流，减少热聚集对轮胎内侧橡胶和轴承密封件的影响。

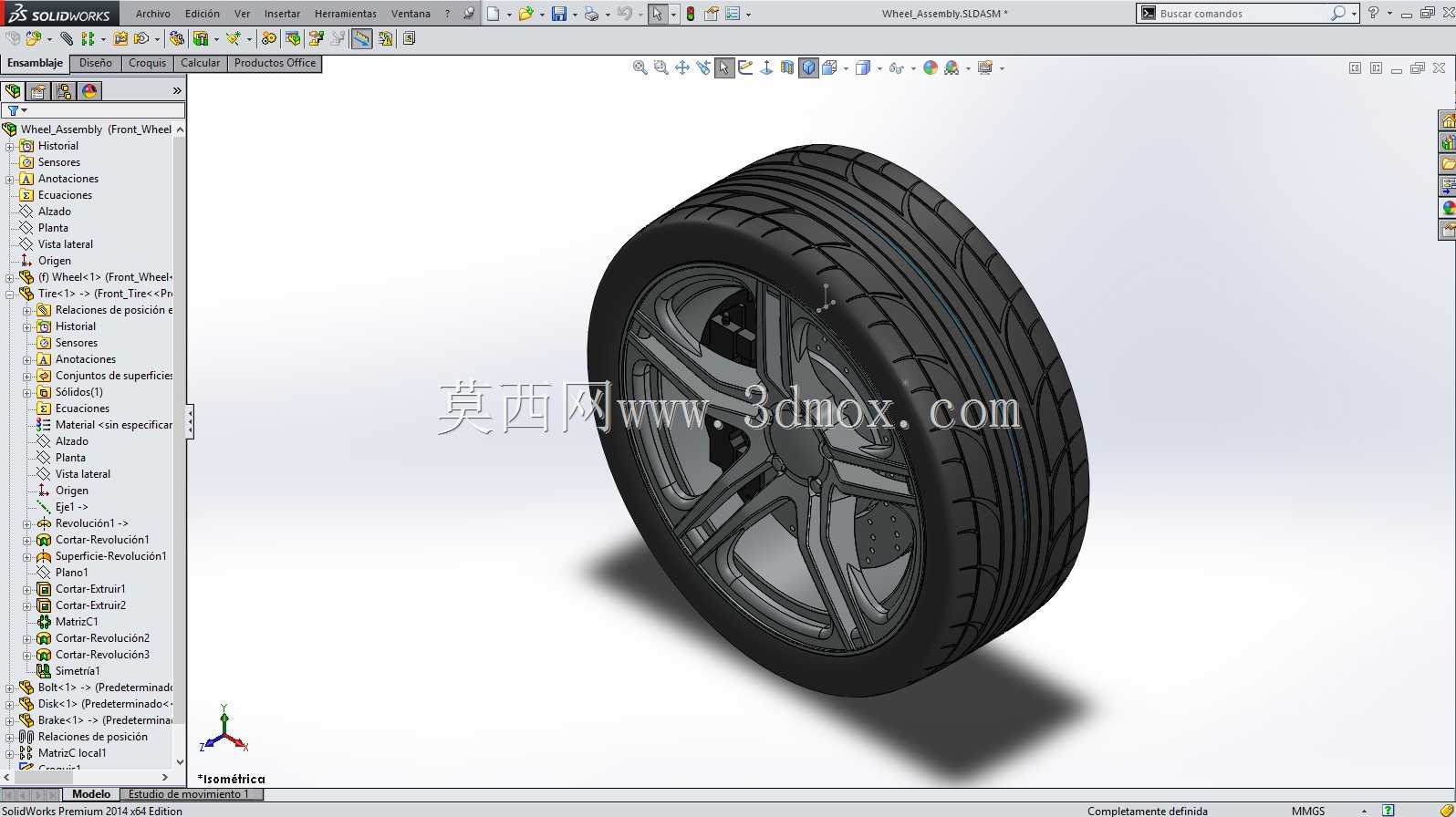

　　建模思路上先以车轮回转轴线为基准搭建中心孔、螺栓孔分布圆和轴承配合端面，这些特征决定了车轮能否准确装到转向节上。中心定位孔承担径向对中作用，螺栓孔沿节圆均布，装配时螺母压紧面需要与轮毂安装面完全贴合，不能出现辐条背面与卡钳或防尘盖干涉。轮胎部分按照胎面、胎侧、胎圈的层次建立外轮廓，胎面弧度和胎侧高度影响整车接地面积与转向响应，胎圈则卡在轮辋凸缘上，保证充气后轮胎不会脱圈。轮辋槽底位置保留了拆装胎口所需的下沉空间，实际换胎时维修人员可以先把一侧胎圈压入槽内，再从另一侧撬出轮胎，这一细节如果在造型阶段被忽略，后期实物装配会出现轮胎无法装入的问题。

　　外形边界方面，轮胎外径决定整车离地间隙和速度表标定基准，轮辋宽度则约束轮胎可选断面宽度，过宽的轮辋会拉伸胎圈位置，改变胎侧支撑刚度；过窄又会让胎侧过度弯曲，急转向时胎壁蠕动变大。轮毂偏距是总布置里必须核对的参数，它决定轮心安装面到轮辋中心线的距离，偏距过小会让轮胎向外探出，虽然轮距看起来更宽，但会增加轮毂轴承弯矩，并可能导致胎面超出翼子板；偏距过大则轮体向内收，容易碰到卡钳、减振筒或悬架拉杆。数模中卡钳与辐条内壁之间保留了均匀间隙，这个间隙既要考虑零件制造公差，也要预留制动热膨胀和泥水结冰后的空间，避免车辆在恶劣路况下出现摩擦异响。

　　结构校核时还需要关注气门嘴位置，气门嘴通常穿过轮辋上的小孔，外侧不能被辐条遮挡，否则充气和测量胎压时工具无法接入。轮毂中心盖区域做了平整化处理，用于布置品牌标识，同时不影响螺栓拆装顺序。轮胎胎面花纹虽然在外观展示中不是重点，但在整车噪声、滚阻和湿地排水分析中会作为后续细化输入；当前数模重点表达轮端装配关系，适合用于底盘布置评审、展示动画制作、维修教学拆解以及改装方案比对。设计人员可以在此基础上调整辐条厚度、轮辋直径、螺栓孔数量和卡钳外形，快速衍生不同配置车型的轮端方案，而不必重新搭建轮胎与制动盘的基础回转结构。
