虎钳配套传动调节螺杆结构设计

项目分类:通用五金配件 发布时间:2022-05-30 ID:642409
  • 虎钳配套传动调节螺杆结构设计
  • 虎钳配套传动调节螺杆结构设计

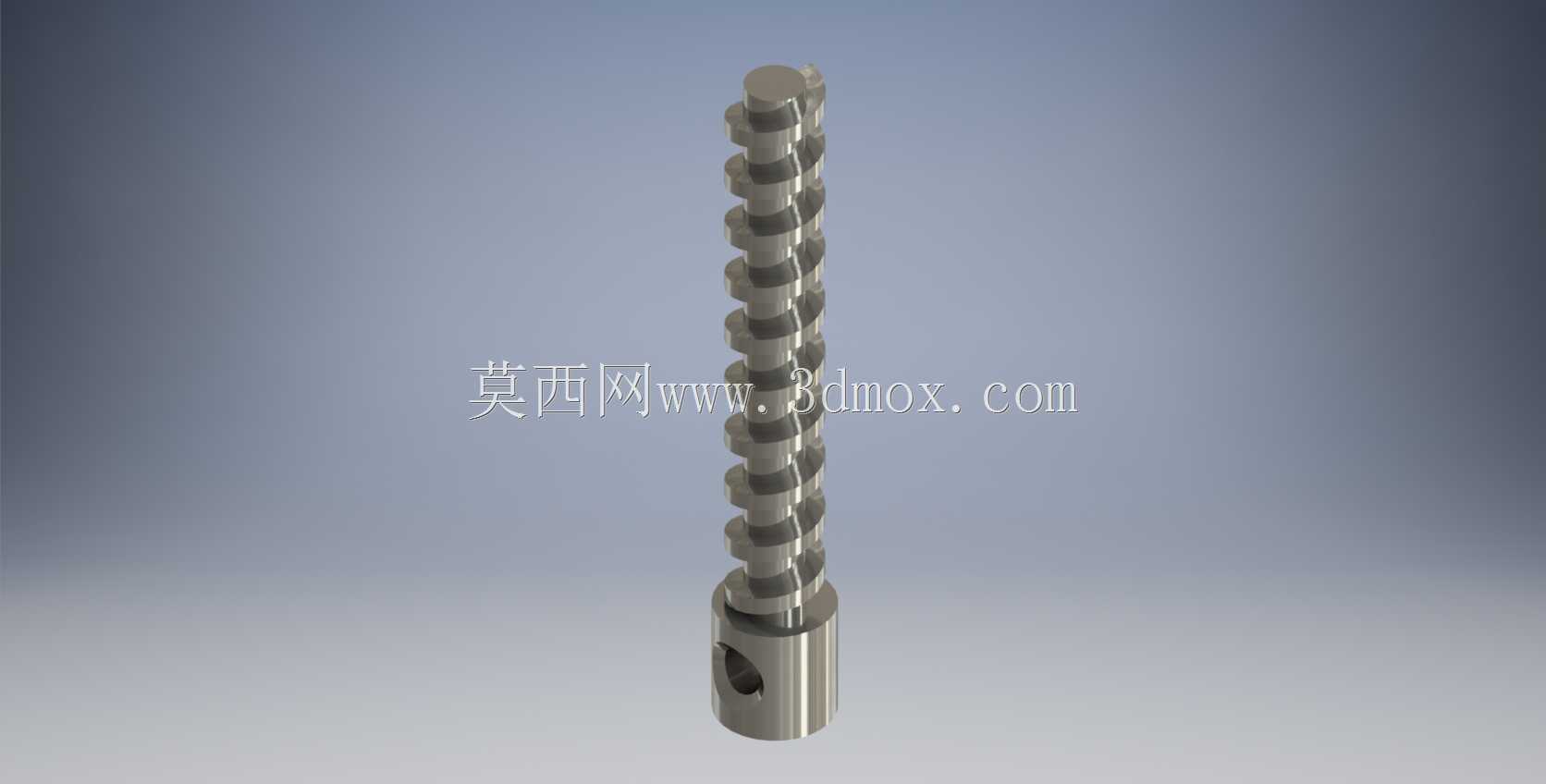

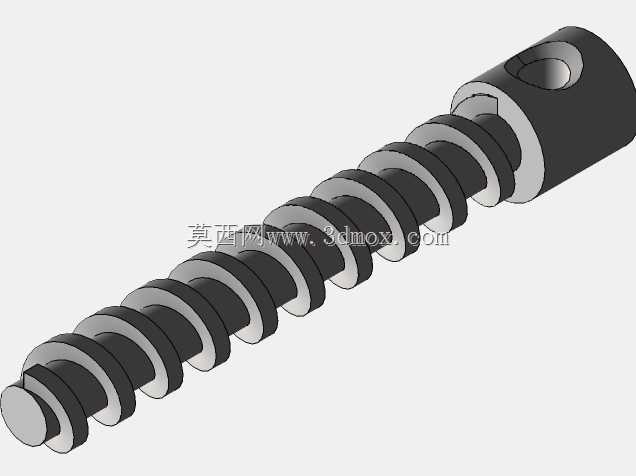

  这根带连续螺旋槽的长轴类零件是台虎钳里承担进给传动的核心调节螺杆,在钳台装夹作业里,它直接把人手转动摇柄的圆周扭矩,转化为活动钳身的直线进给推力,是决定虎钳夹持行程、锁紧刚性和进给手感的关键受力件。

  从实际装配边界来看,零件下端是加粗的光面轴座,座体径向开有贯通销孔,这个位置是螺杆的轴向限位端:装配时销孔穿入限位销或者卡入钳座的定位卡槽,让螺杆只能绕自身轴线回转,无法沿轴向窜动,工作时所有夹持反力都通过这个下端座体传递到固定钳座的支撑端面,因此建模时特意把下端轴座的外径做了加粗处理,和上方螺旋段形成明显轴肩,既可以承受夹持工件时的轴向顶紧力,也能作为装配时的轴向定位面,安装时轴肩直接贴合钳座的支撑台阶,不需要额外调整轴向间隙。

  轴身的螺旋结构没有采用普通三角紧固螺纹的牙型,而是加工出了等距分布的环形传动齿槽,槽底和齿顶都做了圆滑过渡,没有尖锐应力集中棱边。这种槽型是为了和活动钳身内部的开合螺母、或者滑块上的导向凸块配合:当螺杆转动时,螺旋槽的侧壁推动嵌在槽内的传动销,带动活动钳身沿钳体导轨平稳滑动,相比普通细牙螺纹,这种宽槽结构对装配公差的容忍度更高,车间日常使用中即使钳身导轨进入少量铁屑、切削液残留,也不会出现螺纹咬死、转不动的情况,维护时只需要拆开钳座擦净槽内杂物,重新涂润滑脂即可恢复顺滑进给。

  设计阶段做三维建模时,首先要锁定的几个核心尺寸分别是总有效行程、螺杆外径、螺旋槽导程和下端安装座的配合公差。总长度方向要预留出活动钳身从完全张开到完全闭合的全部移动距离,两端还要留出至少3到5毫米的安全余量,避免钳身走到行程极限时传动销脱出螺旋槽;螺旋导程的选取直接影响进给效率和锁紧力:导程偏大时,摇柄转一圈活动钳口移动距离长,粗调开口速度快,但夹持时的增力倍数小,很难锁紧重型工件;导程偏小时增力效果好,摇柄不用施加很大力就能获得足够夹紧力,但调整大开口范围时要转动很多圈,操作效率低,常规台式虎钳的这个螺杆导程一般选取在6到10毫米区间,兼顾粗调速度和锁紧力矩。

  上端的轴头部分做了小直径光轴段,这个位置是用来穿装摇柄或者手轮的配合位,轴端可以加工出扁位或者横向销孔,防止手轮和螺杆之间出现相对转动,操作人员扳动手轮时扭矩可以完全传递到螺杆上。整个零件的受力工况属于低速、间歇承载的静传动场景,夹持工件时螺杆全程承受轴向压应力,螺旋槽的侧壁承受接触挤压应力,因此建模时所有槽底转角都预留了R0.5以上的圆角,避免热处理和重载夹持时在槽根位置出现应力裂纹;下端销孔的孔口也做了倒角处理,穿入限位销时不会刮伤销体表面,装配后销子和孔的配合选用过渡配合,既不会松旷产生传动冲击,也不会过盈导致拆解维护困难。

  在车间实际使用场景里,这类螺杆除了配套标准台虎钳,也可以改装用在小型工装夹具的直线进给机构、台式钻床的工件压紧架、轻型木工台钳的调节机构上,只要匹配对应的导向滑块和支撑座,就可以实现稳定的直线推拉动作。三维建模过程中螺旋槽采用扫掠特征生成,提前校验了螺旋槽全程和传动销的运动干涉情况,模拟活动钳身走完全行程时,传动销始终完全嵌在槽型内部,没有出现轨迹脱开、卡滞的位置,下端轴座的外圆和钳座安装孔采用间隙配合,保证螺杆转动灵活,轴肩端面的平面度公差控制在0.05毫米以内,避免螺杆回转时出现轴向窜动,导致夹持工件时钳口上下抖动、装夹精度下降。
