弧形家具柜门拉手结构造型设计

　　这款弧形握柄式拉手主要面向家具柜体、抽屉面板、室内柜门以及轻型装饰门的启闭操作场景，在橱柜、衣柜、书柜、卫浴柜、办公文件柜和展示柜中都有较高适配性。它的核心作用是在人手与门板之间建立稳定、舒适的施力界面，把手指握持时的拉力顺畅传递到门板上，同时通过连续曲面降低局部压强，避免长时间或频繁开合时产生硌手、打滑的问题。

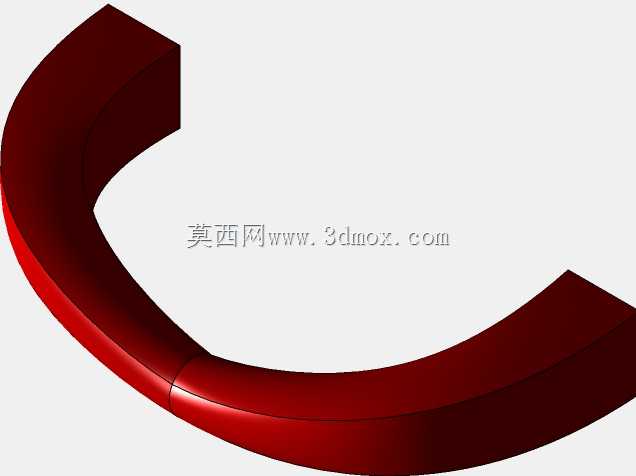

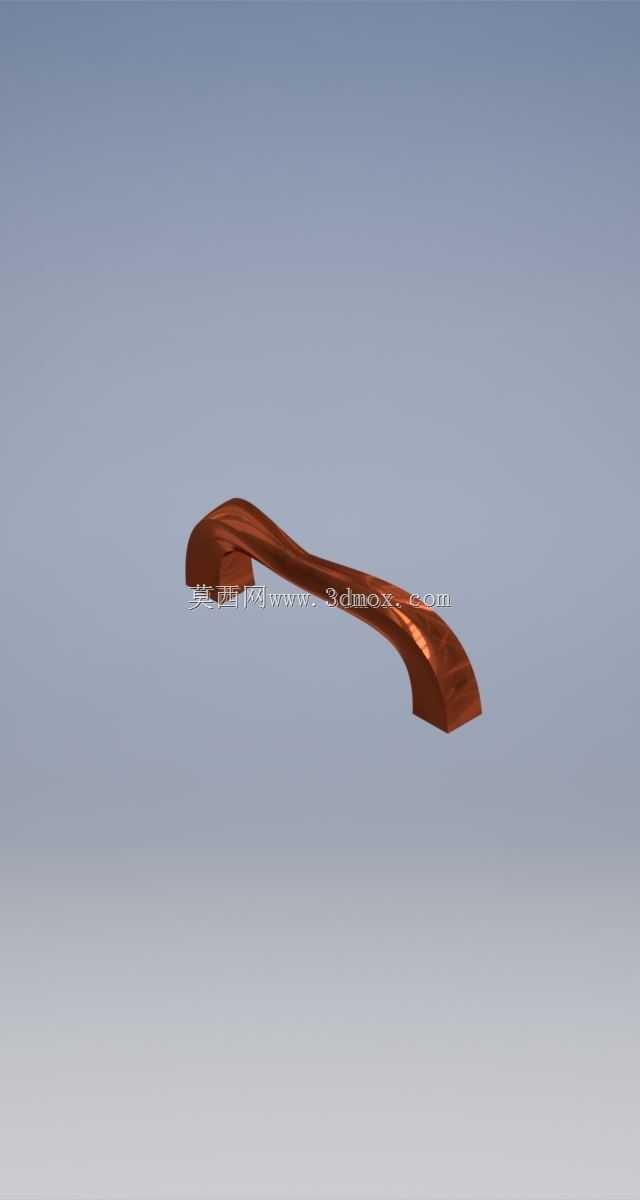

　　从结构形态看，握柄主体采用长条形拱桥式布置，两端为安装支撑脚，中部向上拱起并形成悬空握持区。人手从握柄下方或侧下方进入，四指可自然搭在弧面内侧，拇指压在外侧或上表面，拉门时手腕不需要过度弯折。相比平直条形把手，该造型在相同安装孔距下能够提供更大的指部通过空间；相比球形或单柱式旋钮，它又允许整手握持，开启较重柜门时受力面积更大，操作方向也更容易控制。

　　曲面过渡是该件设计的重点。握柄顶面、侧面和底面之间没有尖锐棱线，截面沿长度方向逐渐变化：靠近两端支撑脚时形体收窄并向下转折，便于与门板贴合；中段则保持较饱满的弧面，以承担主要握持载荷。端部与门板接触区域需要形成平整安装面，保证螺钉锁紧后把手不翘动、不悬空。若用于量产，通常会在支撑脚内部预留沉孔或预埋螺母柱，使紧固件从门板背面拉入，外部保持完整外观面；若采用金属压铸或型材弯制，则要控制端部底平面与握柄中心线的平行度，避免装配后出现一侧贴合、一侧缝隙不均的情况。

　　安装边界方面，这类拉手的关键尺寸不是外观总长，而是两安装脚中心距、支撑脚高度、握柄离板间隙和端部 footprint。中心距决定门板开孔位置，必须与家具厂常用孔位体系协调；离板间隙决定手指能否顺利进入，间隙过小会夹指，过大则会让握柄显得突兀并增加弯矩。支撑脚底面宽度影响门板局部承压，对于薄板或密度板门板，过窄的接触区会在反复拉力下造成压痕甚至松动，因此可在脚座底部增加垫片或扩大贴合面积。

　　在实际选型时，还要结合门板厚度和使用频率校核连接强度。柜门开启过程中，载荷并非始终沿拉手轴线，而是会随着门绕铰链转动产生侧向分力，因此两端固定点要能承受拉、扭复合作用。若用于高频率公共柜或大型衣柜，应适当增加支撑脚根部圆角和壁厚，把应力集中区从螺钉孔周围转移到更连续的实体段；若用于轻载抽屉，则可保留较薄、较柔和的外观曲面，以突出装饰性。

　　建模时可先按安装孔距建立两端基准面，再绘制握柄中线的空间弧线，通过多截面控制轮廓宽度、高度和侧壁倾角。端部需要单独构建与门板接触的平面、螺钉过孔或盲孔结构，并保证外观曲面与脚座实体之间相切衔接。出工程图时应标注孔距、脚座高度、握柄最大外凸量、端部安装面尺寸以及孔位相对门板边的安全距离。对于需要后期渲染或加工的版本，还应区分外观面、安装贴合面和内部加强面，使抛光、电镀、喷涂或机加工工序有明确依据。整体来看，该件虽然属于小型五金件，但它直接关系到柜门操作手感、装配可靠性和家具外观完整性，在曲面连续性、孔位一致性与人机握持尺度上都需要细致推敲。
