FESTOOL多米诺榫定位骨牌工装

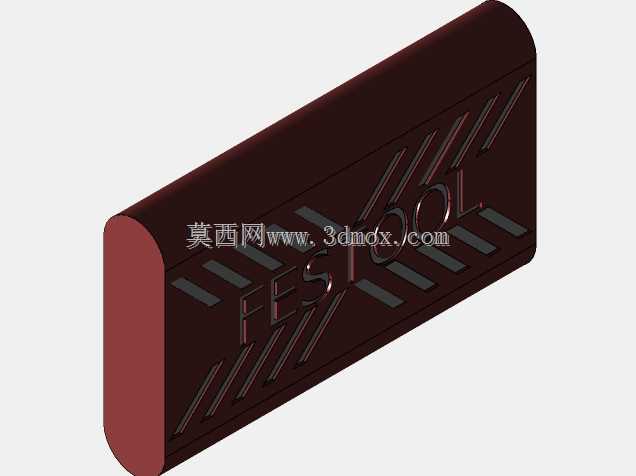

　　在板式家具现场安装、柜体修配以及木工榫接工位上，连接件的定位一致性往往比单次切削精度更影响最终装配质量。多米诺榫系统的核心并不是单纯依靠铣刀开出长圆孔，而是需要配套的定位骨牌在划线、对位、试装和复检环节提供稳定参照。该三维结构围绕这一实际工位展开，将骨牌本体做成带圆角端头的长条块体，外形边界控制在5×18×30毫米区间，比例接近1:1埃斯卡拉参照件，可直接放入多米诺榫槽的典型空间内进行干涉检查。

　　从使用路径看，骨牌首先承担的是榫槽位置校核。木工在板材侧边铣出长圆形槽后，若直接涂胶打入木榫，偏斜或深度不足很难在合拢前发现。将该骨牌置入槽内，可以快速判断槽宽、槽深和槽底圆弧是否匹配；其端部圆角对应铣刀摆动形成的圆弧轮廓，侧壁平直段则对应榫片的受力接触面。设计时没有采用尖锐棱边，而是在长边与端面交界处保留过渡圆角，这样既减少塞入试槽时的卡滞，也避免木质试件边缘被压出毛刺。

　　块体表面的斜向沟槽与品牌字符区域并非单纯装饰。沟槽沿骨牌长度方向形成视觉引导，工人在昏暗车间或板材叠放状态下，可凭槽线快速判断骨牌是否与板边平行；字符凹陷区则增加了手指触摸时的方向性，拿取后不需要反复翻转即可确认插入姿态。对于需要批量复核的工位，这种触觉和视觉双重提示能够降低误放概率。模型中将这些纹路做成实体凹陷而非贴图，便于后续通过3D打印或数控加工获得真实样件，也能在渲染阶段检查刻字深度与侧壁拔模角度。

　　结构建模时，主体采用等截面长条拉伸再端部倒圆的思路，保证上下大面具有足够接触面积。骨牌在榫槽内并不承受整机级冲击载荷，但在试装过程中会受到手指推压、木板侧向夹持以及反复插拔摩擦，因此壁厚和实体填充需要保持连续，不宜做成薄壳。侧面的斜纹深度控制在浅槽范围，避免切痕贯穿主体而削弱截面；字符区域的底面与外轮廓大面之间保留均匀壁厚，使打印件或机加工件在受力时不会沿刻线开裂。

　　安装边界方面，5毫米厚度对应常见小型多米诺榫片的厚度方向，18毫米宽度与30毫米长度则用于模拟榫片在槽内的占位关系。将该件放入装配体时，需要重点检查三块空间：一是骨牌端面与槽底圆弧之间的预留间隙，过紧会导致试装件无法拔出，过松则失去定位意义；二是骨牌侧面与槽壁的接触带，理想状态是两侧大面轻贴，局部高点可通过倒角避让；三是骨牌露出板材表面的高度，若用于合拢前定位，露出段应能被相邻板件的槽口接纳，不能与板材表面形成硬干涉。

　　在木工机械辅具的应用场景中，这类骨牌还可作为夹具垫块和定位样板的中间件。例如多块板件需要在同一高度开榫时，可将骨牌靠在靠山边缘，配合划线针确认槽口中心；在返修旧家具时，原有榫槽可能存在磨损扩大，骨牌能够帮助判断是否需要补胶、加木片或重新开槽。由于其外形简单，工程师还可以在该基础上参数化调整厚度、长度和圆角，形成适配不同规格多米诺铣刀的系列校验件。

　　三维设计过程中，圆角顺序需要特别注意。若先对表面刻字和斜纹进行细节处理，再对整体端部做大圆角，容易在纹路与端面交汇处产生碎面；较稳妥的方式是先完成主体块、端部圆角和侧边倒角，再在稳定大面上切除斜槽与字符。渲染时采用深红棕色表面，有助于模拟硬化木、电木或深色工程塑料样件的视觉效果，也让凹陷纹路在光照下形成清晰阴影，便于评审刻字深度、纹路密度和握持边界。
