AnetA8打印机操控液晶面板装配结构

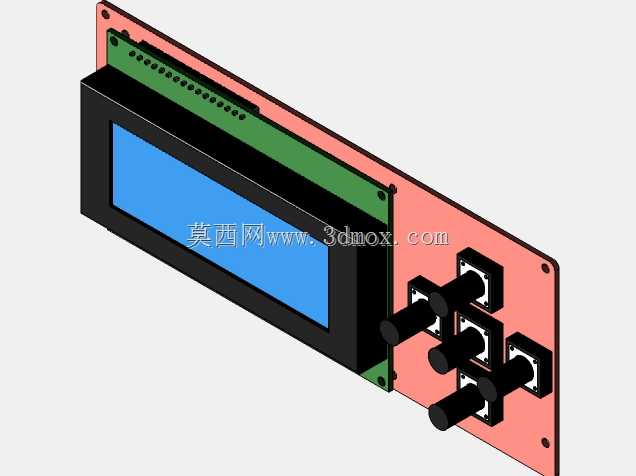

　　这套操控显示组件是桌面级FDM熔融沉积3D打印机的前置人机交互单元，整套结构围绕设备正面安装工位完成布局，核心包含液晶显示模组、绿色主控转接电路板、红色安装固定板、五向操控按键以及黑色遮光外框几个部分，在整机里承担参数设置、进度查看、功能切换、状态反馈的核心作用，是桌面3D打印机上操作人员和设备控制系统直接交互的唯一硬件端口。

　　从实际装机场景来看，这类面板普遍布置在打印机型材框架的前侧立面，操作人员站在设备正前方即可完成所有操作，不需要俯身或者绕到设备侧方。红色安装板作为整套组件的承载基准，板体四周预留了对应的沉头安装孔，孔位间距完全匹配Anet A8机型原厂框架的安装点位，装机时可以直接通过螺丝把整块面板锁附在框架预设的安装位上，不需要额外打孔或者改制原有机架。板体的轮廓边界做了切角处理，避开框架上的型材连接角件，安装后板体表面和机架外框齐平，不会突出过多占用设备前方的操作空间，也不会和打印平台的前后移动行程发生干涉。

　　显示部分采用长条形液晶屏幕，屏幕外侧嵌套黑色遮光护框，护框一方面把屏幕和电路板之间的缝隙完全遮挡，避免环境光线从侧边漏入影响屏幕显示对比度，另一方面也对屏幕玻璃边缘形成防护，搬运或者日常操作中磕碰不会直接挤压到屏幕边角。屏幕下方的蓝色背光区域在设备通电后常亮，可显示打印温度、坐标位置、打印进度、进给速度等核心运行参数，屏幕和后方绿色转接板之间通过排针直接插接，省去了额外飞线，装配时对准排针压合即可完成电气连接，后期维护拆卸也不需要拆解多组连线。

　　绿色电路板布置在屏幕后方和红色安装板之间的夹层空间里，板上沿排布了一整排外接接线端子，用来连接主板的通讯排线、供电线路以及旋钮的信号线路，板体和红色安装板之间预留了足够的绝缘间隙，避免板上焊点直接接触金属或者塑料安装板造成短路，板体四角也设置了固定孔位，锁附后不会因为设备运行中的振动出现松脱移位。

　　操控区域布置在红色面板的右侧区域，一共设置了五组带方形安装座的操控旋钮，按键座直接卡入红色面板预设的方形开孔里，背部通过卡扣或者点胶即可固定，旋钮的操作端向外突出合适的高度，操作人员用指尖即可轻松按压旋转，不会因为突出量过大在搬运过程中被误碰，也不会因为突出量过小导致操作时触感不清晰。这几组按键分别承担菜单选择、参数增减、确认返回等不同操控功能，布局符合日常操作的手指移动习惯，常用的确认按键布置在最顺手的中心位置，减少操作时的手指移动距离。

　　从结构设计的思路来看，整套组件没有采用复杂的一体化注塑外壳，而是用分层叠装的方式把屏幕、电路板、按键、安装板几个模块依次组装，所有零件的拆分都兼顾了3D打印自制和原厂替换的需求，安装板的厚度、开孔位置都经过适配，不管是原厂配件替换还是爱好者自行改制面板，都可以直接参考这套结构完成装机。整套组件的外轮廓尺寸完全适配Anet A8机型的前部安装窗口，屏幕的显示区域朝向正前方，按键的操作方向垂直于面板平面，安装后所有操作部件的受力方向都和安装板平面平行，长期按压不会对板体造成侧向弯折应力。

　　在实际设备运行过程中，这套面板所处的位置远离打印头的高温区域，打印平台最大移动行程的最前端也不会触碰面板表面，面板后方预留的走线空间可以把所有连接线整理后沿型材框架走线槽布置，不会出现线材悬垂干扰运动部件的问题。针对日常维护场景，整套面板从机架上拆卸只需要拧下四周的固定螺丝，不需要拆解打印机其他核心部件，屏幕、按键、电路板都可以单独更换，不用整体替换整套组件，有效降低了设备后期的维护成本。针对桌面设备常见的积灰问题，黑色护框和红色安装板之间的配合缝隙控制在很小的范围，日常使用中灰尘不会大量进入电路板夹层，清理时只需要擦拭面板外表面即可，不需要拆开内部清理。
