直插式RGB发光二极管PCB板载组件

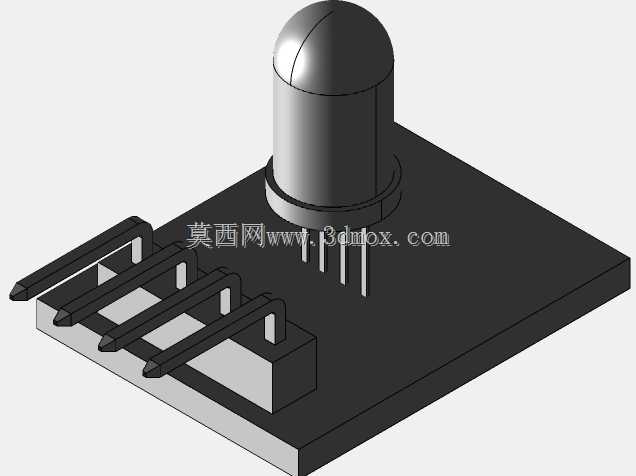

　　这套三维结构呈现的是一颗5毫米直径直插封装全彩RGB发光二极管，配合一块小型印刷电路板与四枚带角度弯折的金属引脚构成的板载指示组件，整体围绕电子设备面板状态提示、小型控制板光源扩展、教学实验电路搭建这几类实际使用场景完成结构还原。

　　从现场装配的视角看，这类带板灯珠组件最常出现在工业控制柜面板、小型消费电子外壳指示灯位、开源硬件扩展模块以及3D打印机状态提示板上。裸灯珠直接焊接在主控板上时，经常遇到灯体高度与外壳透光孔对位偏差、引脚跨距和板上布线空间冲突、焊接后灯珠歪斜导致光线从壳体缝隙漏出的问题，这块小板相当于把灯珠的定位、引脚走线、安装边界全部固化，装配时只需要把整块小板通过排针或者焊盘对接到底板，灯珠中心位置就已经被约束在设计坐标上，不需要工人在焊接时手动扶正灯体，批量装配的一致性明显提升。

　　灯珠本体采用经典圆头直插封装，半球形透光顶部负责把内部三色芯片发出的光线向外扩散，圆柱段包裹内部支架与键合引线，底部法兰盘是灯珠插入PCB开孔时的轴向限位面——装配时灯珠从板的正面塞入开孔，法兰底面贴住PCB板面，焊锡在板背面固定引脚，这个贴合面直接决定灯珠凸出板面的高度，建模时法兰厚度、圆柱外径、球头半径都按照通用5毫米灯珠的实物尺寸还原，球头最高点到PCB板面的总高度预留了和外壳透光窗配合的余量，结构工程师在做外壳开孔深度时，可以直接提取这个高度值计算遮光套筒的长度，避免灯头顶到外壳内壁或者离透光片过远出现光晕扩散。

　　板上引出的四枚引脚是这套组件区别于普通直插灯的核心结构：普通RGB灯珠的四根引脚是垂直向下的直针，需要底板在灯珠正下方预留完整的焊接空间，而这块小板把引脚做成了侧向弯折的角度形态，引脚从PCB侧边引出后向下折弯，相当于把整个灯板的焊接位置从灯珠正下方转移到了侧方。这种结构在堆叠密度高的电路板上非常实用——当灯珠正下方已经布置了芯片、电容或者接插件时，侧向引出的引脚可以跨过板上元件，把焊接点布置在旁边空闲的布线区域，不需要为了避让灯珠引脚特意调整底层元件布局。建模时折弯处的圆角、引脚伸出小板的长度、折弯后焊脚的间距都按照2.54毫米标准排针间距设定，这个间距是通用洞洞板、印刷电路板布线的最常用网格，焊盘可以直接对齐标准网格，不需要自定义特殊孔位。

　　PCB本体采用矩形薄板结构，板面除了灯珠安装孔之外，还布置了引脚走线对应的焊盘与铜箔路径，板的边缘做了直角处理，厚度按照常规1.6毫米板厚还原，四个角预留的角销结构在装配时起到定位作用：当小板需要贴装到外壳或者底板上时，角销可以先插入对应的定位孔，在焊锡固化或者螺丝锁付之前就限制小板的平移与转动，不需要工装夹具长时间夹持，手工焊接时也不会因为烙铁触碰导致小板移位。

　　从设计思路上看，这套结构没有追求复杂的外形，所有尺寸都向通用电子装配标准靠拢：灯珠选用行业存量最大的5毫米直插封装，引脚间距沿用2.54毫米通用网格，板厚采用常规PCB工艺厚度，这意味着这套组件不需要开特殊模具，用常规PCB打样工艺、市面通用灯珠、标准排针材料就能完成生产，物料替换性极强，哪怕某一批次灯珠供货出现差异，同规格的其他厂商5毫米RGB灯珠都能直接装入安装孔，不需要修改板体设计。

　　在结构校核层面，模型完整还原了灯珠与PCB的装配干涉关系：灯珠底部法兰和板面完全贴合，引脚穿过板孔后和焊盘位置对应，侧向折弯的引脚没有和板边、灯珠本体出现碰撞，安装边界上，灯珠圆柱外径5毫米，小板整体长宽控制在足以容纳走线的最小范围，凸出板底的折弯引脚高度符合常规波峰焊或者手工焊的操作空间，不会出现引脚过长触碰底板下方元件、或者过短导致焊锡无法浸润的问题。对于做电子设备结构设计的工程师来说，这套模型可以直接调入整机装配体，用来校核面板透光孔位置、板间堆叠间隙、外壳内部光源遮挡结构，不需要从零开始绘制灯珠和小板的每一处细节，能大幅缩短指示模块的布局迭代周期。
