贴片四脚光耦SO6封装三维结构

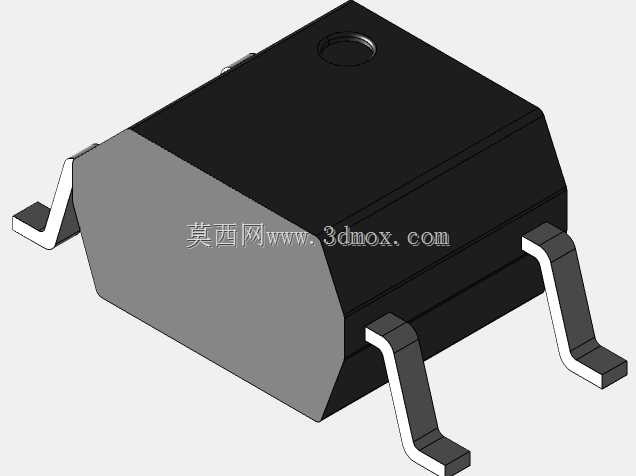

　　贴片四脚光耦属于板级电气隔离链路里常见的半导体封装件，三维结构重点不在复杂运动机构，而在封装本体、鸥翼引脚、焊盘占位和周边装配间隙的准确表达。模型呈现的是SO6小外形贴装封装，黑色塑封主体采用低矮长方体轮廓，顶部保留圆形识别标记，用于在回流焊、返修和目检时快速判断引脚1方位。本体侧面带有封装成型带来的斜切过渡，底部并非完全贴死PCB，而是通过四个弯折金属引脚支撑，形成贴片器件常见的离板高度。这种高度既影响焊膏熔融后的引脚共面接触，也关系到清洗、助焊剂残留挥发以及本体受热后的应力释放。

　　从实际电路用途看，该类光耦内部把发光侧与受光侧封装在同一不透光塑封腔内，通过光信号实现输入输出之间的电气隔离。TLP182、PC355N这类器件常出现在开关电源反馈、工业I/O隔离、继电器驱动、通信接口防护和电机控制信号采样中。板卡设计时，工程师不仅关注芯片真值功能，还要把封装实体放进装配空间校核：输入端与输出端引脚分属两侧，跨隔离距离的走线不能在封装下方随意拉近；高压侧与低压侧铜箔应保留开槽或足够爬电距离；器件周围要避免高大金属外壳、散热片或连接器压接塑封体。

　　引脚形态是该模型的关键。四个鸥翼引脚从本体侧面伸出，先向外下方弯折，再形成水平贴装段，末端略微收窄。建模时需要把肩部圆角、折弯半径、引脚厚度和宽度连续表达，不能只用简单直角片替代。因为在PCB封装设计中，焊盘长度直接对应水平贴装段，焊盘外伸量影响焊点润湿弧面，焊盘间距则决定钢网开窗和自动贴装吸嘴取放后的偏移容忍度。若引脚折弯角度过陡，回流后容易出现立碑、虚焊或本体翘起；若水平段过短，焊点结合面积不足，振动工况下裂纹风险升高。

　　外形尺寸与安装边界方面，SO6贴片封装宽度、长度和高度都属于紧凑级别，适合密度较高的控制板。三维布局时应在本体两端预留视觉识别和返修热风空间，侧面不宜紧贴电容、电感等较高元件。引脚外侧要保留探针测试或目检焊点的可达位置，器件下方原则上不布置关键走线，尤其是隔离两侧信号不能借由下方铜箔形成杂散耦合。若板卡经过波峰焊、选择性波峰焊或局部返修，还需结合周边热容量判断塑封体受热方向，避免邻近大功率电阻、散热铜皮使封装单侧升温过快。

　　设计思路上，模型把黑色绝缘壳体、灰色端面和金属引脚分材质表达，便于在装配评审中区分塑封禁区、焊接区和机械支撑区。顶部圆点作为极性特征，应与PCB丝框缺口或一号脚标记保持一致；本体倒角和侧壁斜度则影响吸嘴吸附面、料带包装和自动光学检测。对于结构工程师，该件虽没有外接紧固件，但其占用高度会决定外壳内壁间隙、灌胶深度和绝缘片位置；对于电子工程师，准确的封装外形可以同步校核隔离槽、焊盘、丝印和器件间距。整体建模以真实贴装姿态为核心，引脚落点、本体离板高度和极性标记共同构成可用于板级布局、装配干涉检查与焊接工艺评审的三维基础。
