塔罗牌骷髅纹饰电子烟雾化主机套件

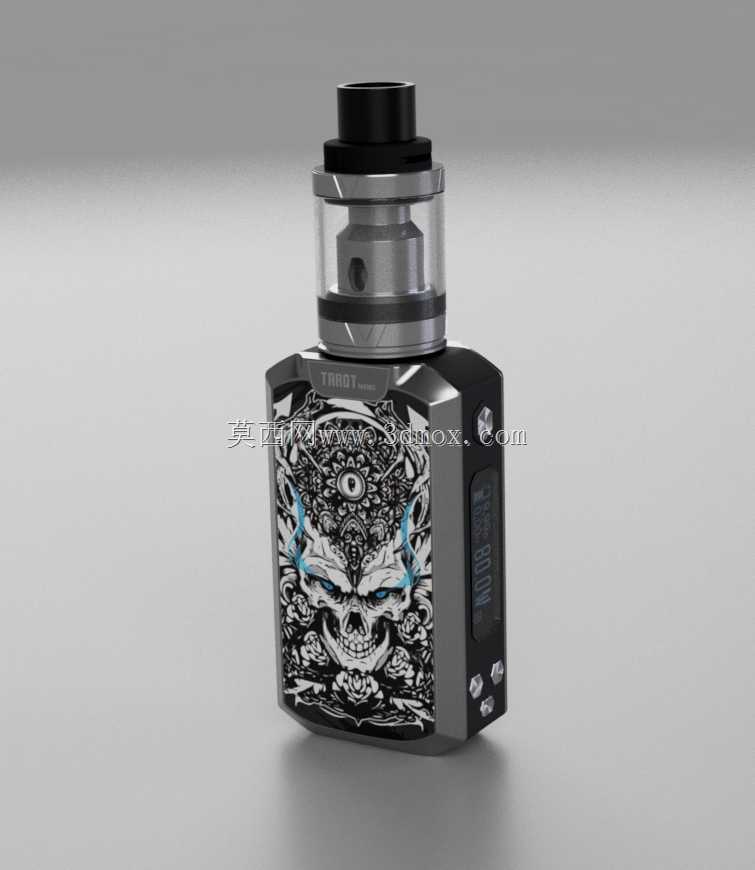

　　这套三维结构围绕便携式电子雾化设备展开，主体由下方的供电主机与上方的储油雾化仓两部分串联组成，整体采用方中带切角的主机机身搭配圆柱雾化塔的组合形态，主机正面预留大面积装饰面板区域，可承载定制化图案覆膜或蚀刻纹饰，图中呈现的塔罗牌骷髅风格印花属于外观装饰层，不干涉内部核心结构。从实际使用场景来看，这类设备属于个人随身消费电子类雾化器具，主机内部容纳供电电芯、调控电路板与调节按键，雾化仓部分完成储油、导油与加热雾化的完整功能，顶部的吸嘴直接对接用户使用端。建模过程中优先梳理上下两部分的装配对接关系：主机顶面设置标准510对接接口，雾化仓底部的电极接头旋入该接口，实现电气连通与机械固定，对接面预留密封间隙，保证旋合后无松动偏移。

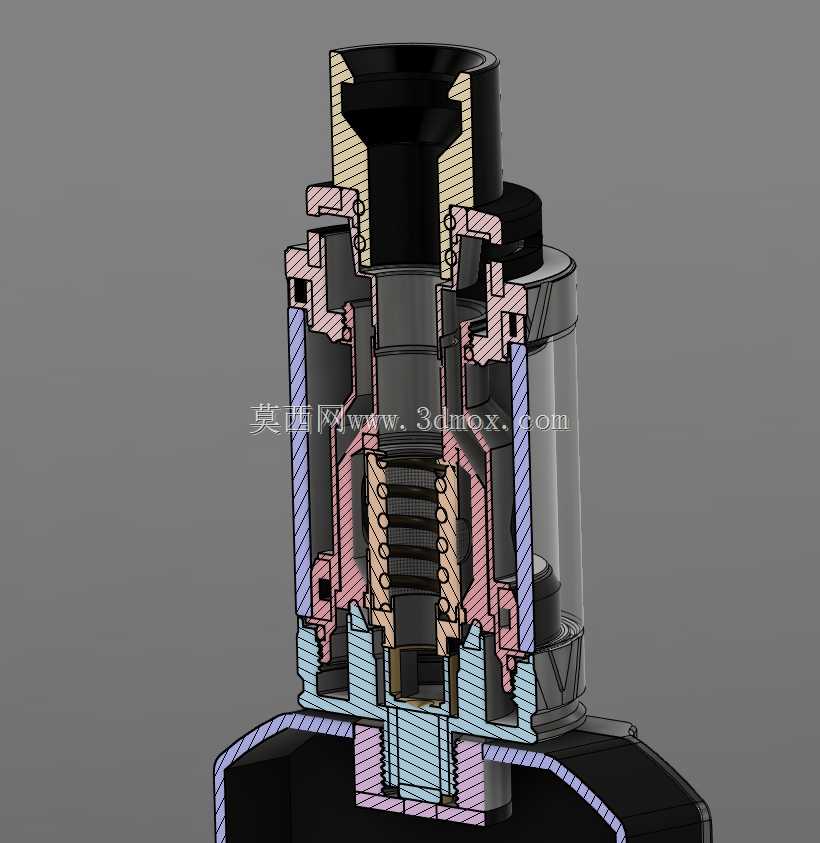

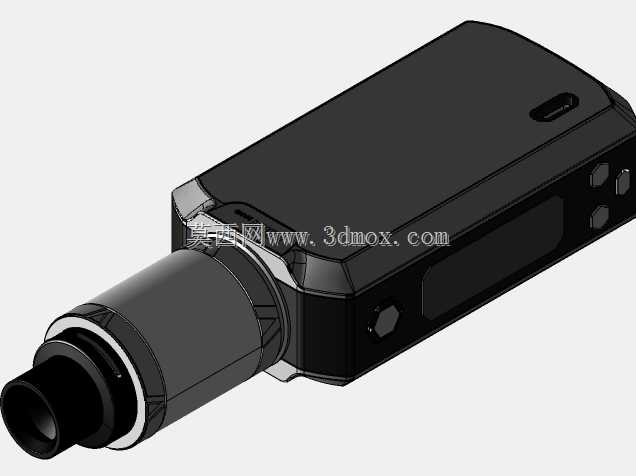

　　主机外壳采用双侧切角的多边形造型，正面装饰区下沉0.3mm左右，留给装饰贴膜或者UV打印图案的容纳空间，避免日常握持摩擦刮花纹饰；侧面竖向布置显示屏与两颗调节按键，按键突出外壳表面1.2mm，按压行程控制在0.5mm，既保证盲操作时的触感反馈，又不会因为突出过多被口袋内异物误触。主机底部设置四个小型防滑垫脚，平放桌面时抬升机身0.8mm，既避免底面直接摩擦台面刮伤漆面，也给底部的充电接口留出插拔空间。上方雾化仓分为三段结构：最顶部是耐高温的吸嘴段，采用阶梯圆柱造型，唇边做圆角过渡，贴合唇部接触轮廓；中段是透明储油舱，为中空环形结构，环形壁厚控制在1.5mm，既保证足够的结构强度承受内部油压，又能让用户从外部直接观察剩余烟油液位；

　　下段是金属雾化基座，内部容纳发热芯、导油棉与气道，气道从发热腔直通顶部吸嘴，整条气道做顺滑过渡，没有突兀的截面突变，减少气流阻力。设计时特意将雾化仓的最大外径控制在25mm以内，和主机顶面的安装边界完全匹配，不会出现雾化仓突出主机侧边、握持时硌手的问题。主机的整体长宽尺寸控制在85mm×45mm区间，高度不含雾化仓约50mm，加上雾化仓总高度约90mm，成年单手握持时掌心可以完全贴合主机侧面，食指自然落在侧边调节按键位置，操作逻辑符合日常使用习惯。结构拆分上，主机外壳分为前装饰盖、后壳与中框三个零件，中框预留电芯仓、电路板固定柱与接口安装位，所有螺丝柱都做加强筋补强，避免反复拆装后滑牙；

　　雾化仓部分玻璃舱和上下金属基座之间设置硅胶密封圈，装配后密封圈压缩量控制在0.3mm，既实现油舱密封防止漏液，又方便用户拆卸更换玻璃舱。外观纹饰的设计完全贴合主机正面的曲面边界，骷髅图案的轮廓顺着主机切角走向排布，不会出现图案被边缘裁切的问题，装饰层下方的主机本体结构完全通用，只需要更换正面装饰片就可以衍生出不同风格的外观版本，不用改动内部任何结构件，大幅降低开模后的衍生版本成本。气道设计上特意将进气孔布置在雾化基座侧面，气流从侧孔进入后绕过发热芯底部再向上走，气流路径更长，雾化后的烟气混合更充分，同时避免直接从底部进气容易出现的漏油渗液问题。电极接头部分采用弹性顶针设计，即使不同批次的雾化器长度存在微小公差，也能保证电极和主机触点可靠接触，不会出现通电中断的问题。整机所有外露的金属棱边都做R0.5mm以上的圆角处理，没有尖锐边角，日常放在包内携带也不会刮蹭其他物品，整机重量分配上主机占七成重量，重心落在手掌握持区域，拿取时不会出现头重脚轻的倾倒感。
