ASM拉绳位移传感密封箱体结构

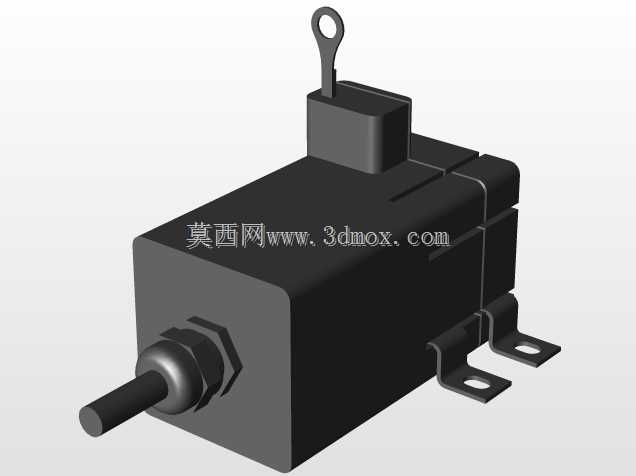

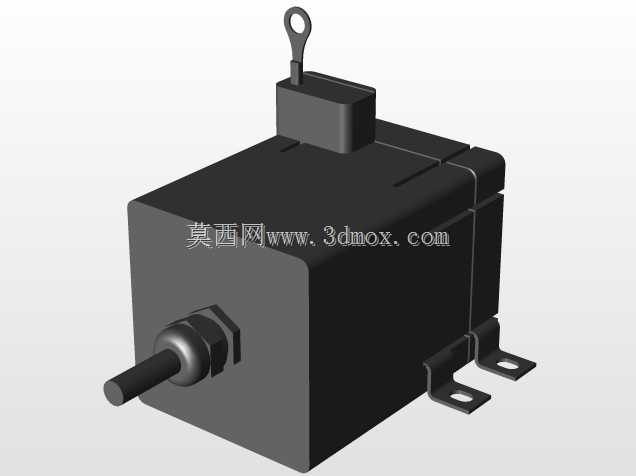

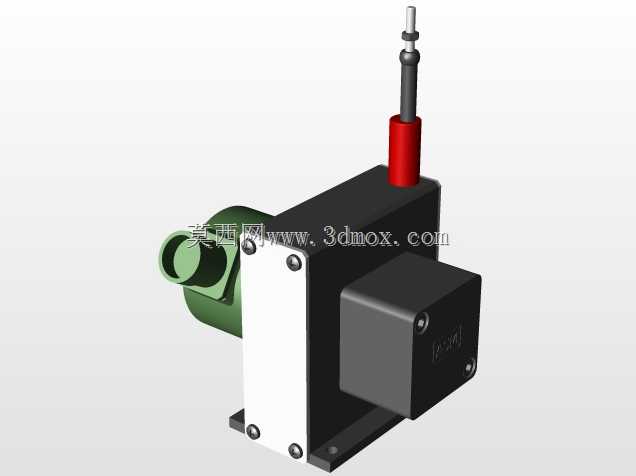

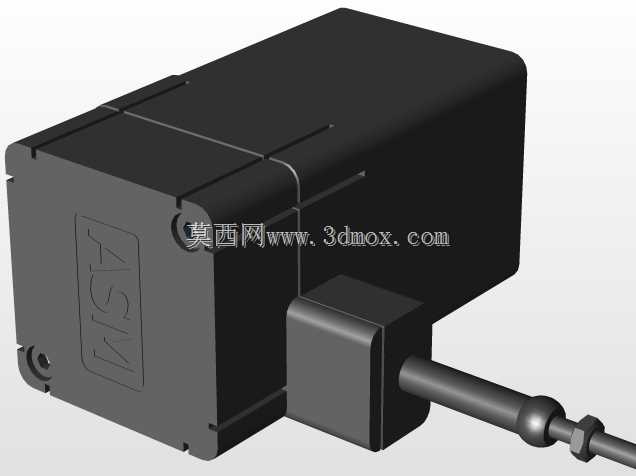

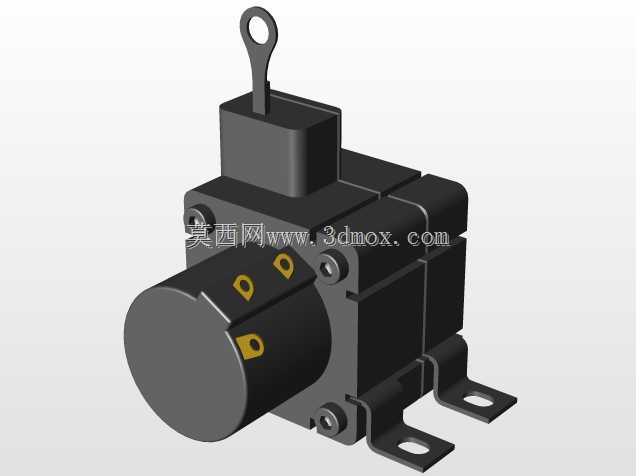

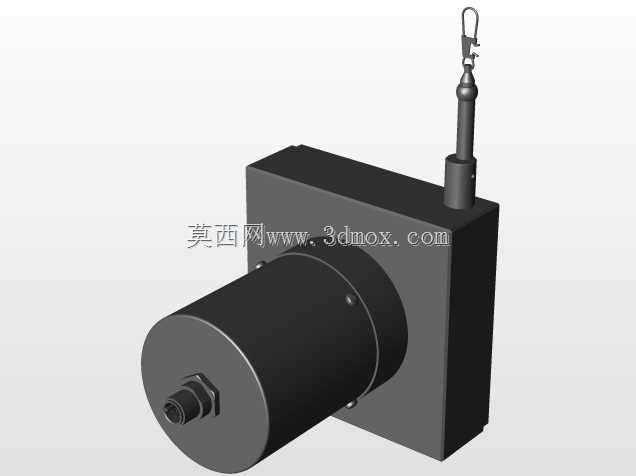

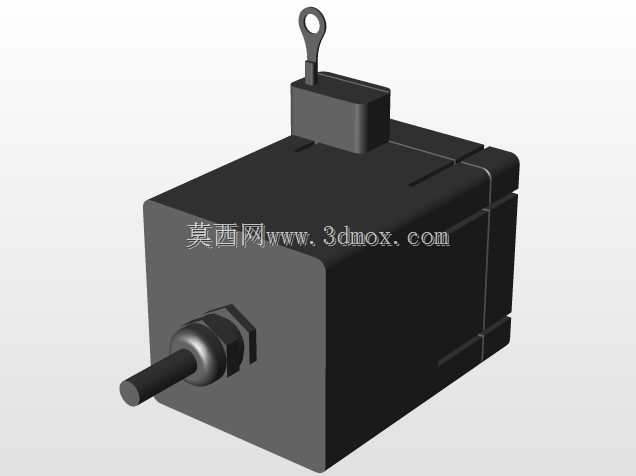

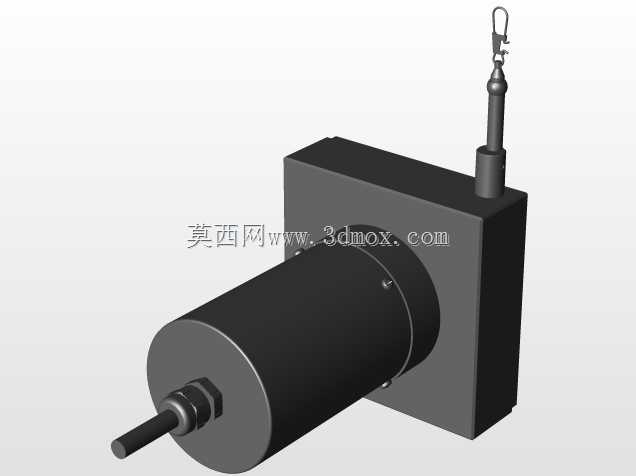

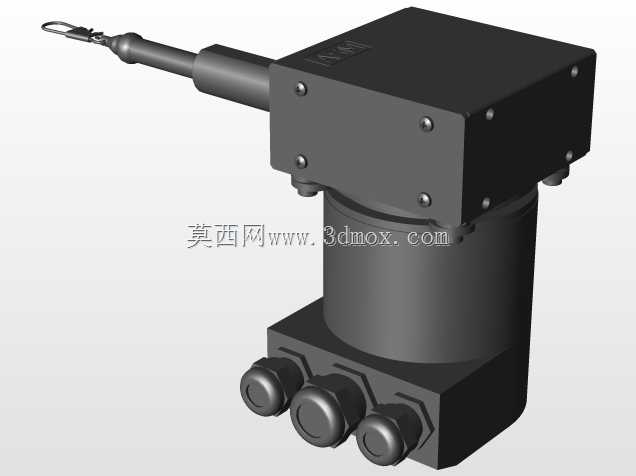

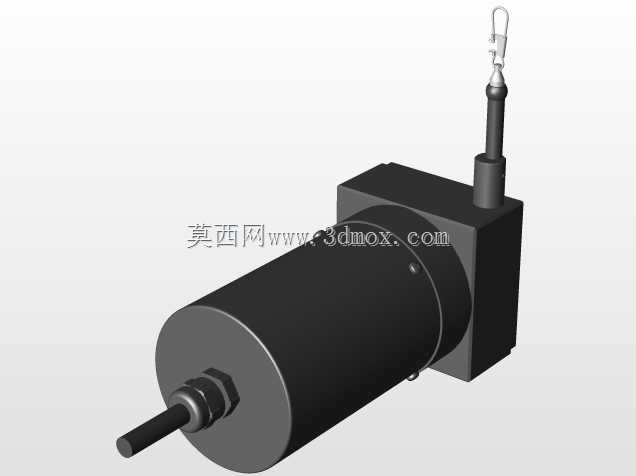

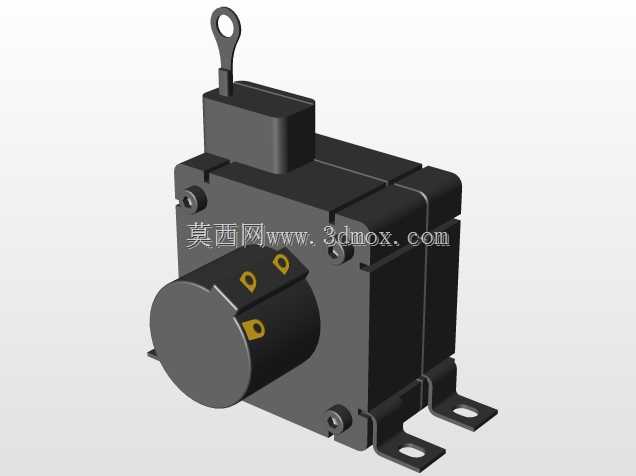

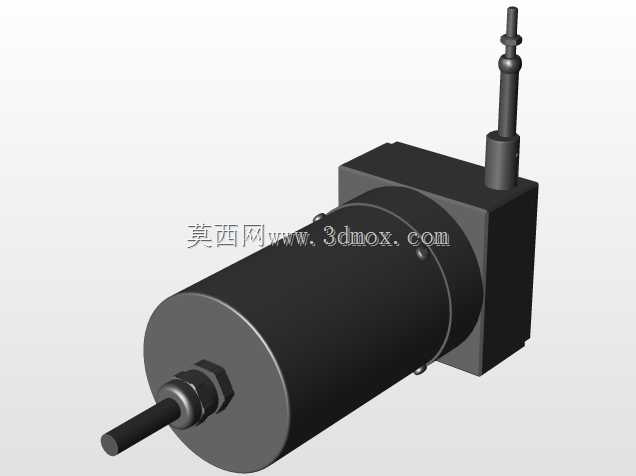

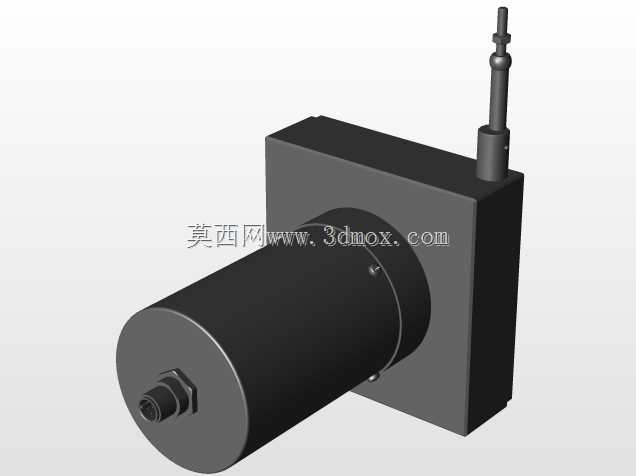

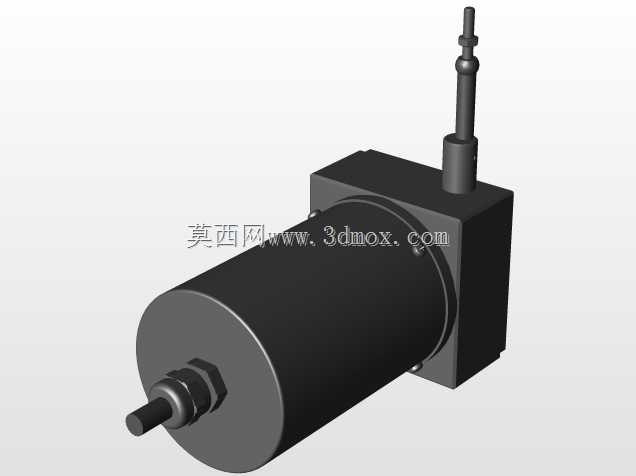

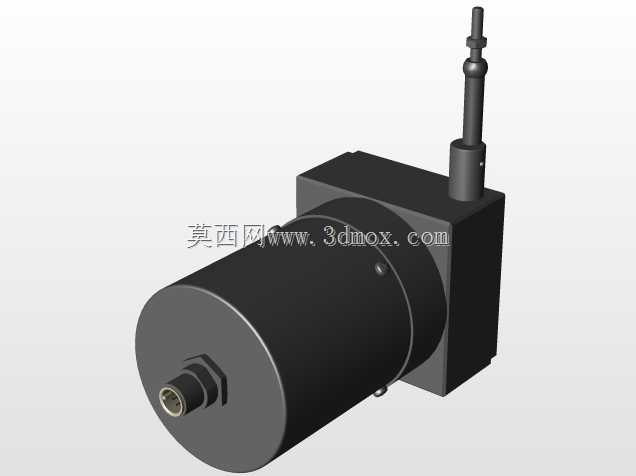

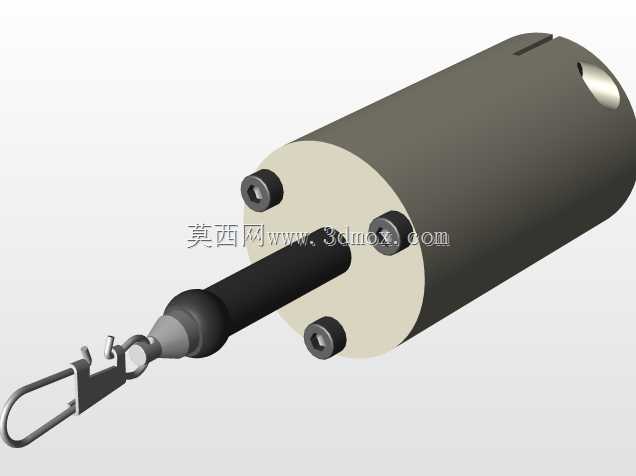

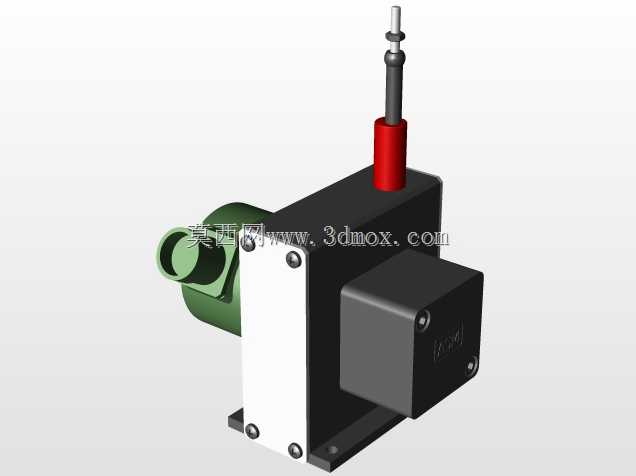

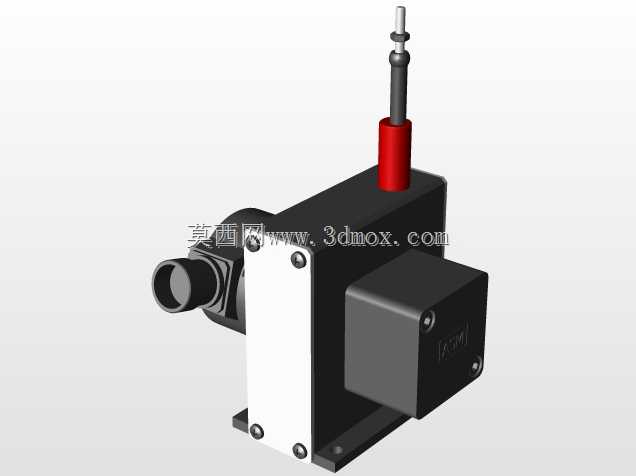

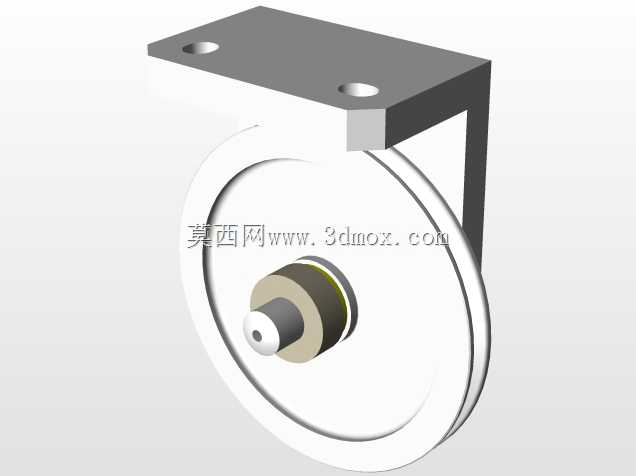

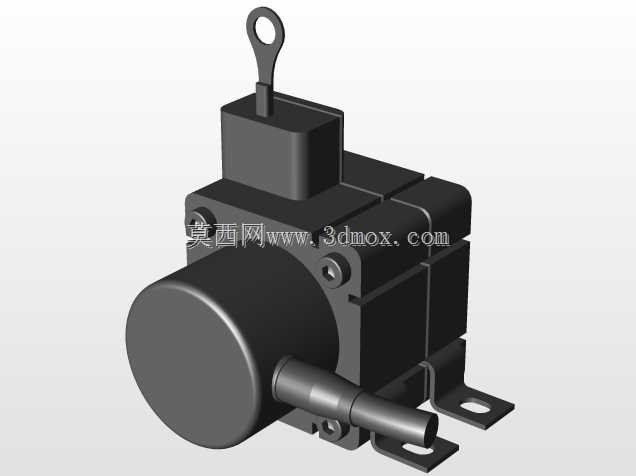

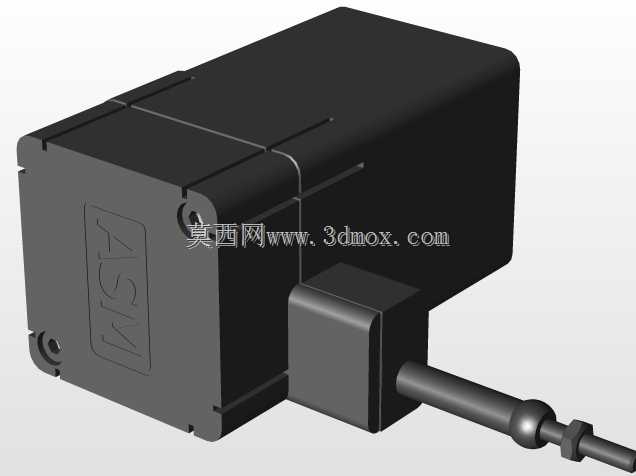

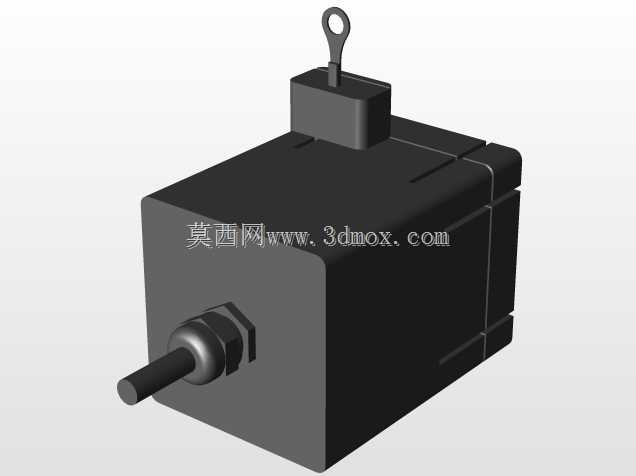

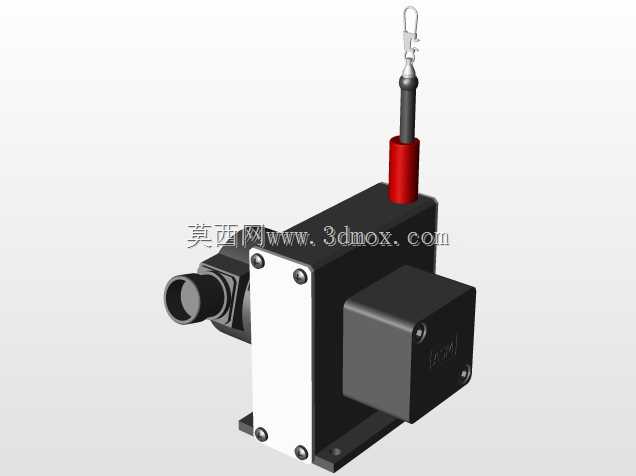

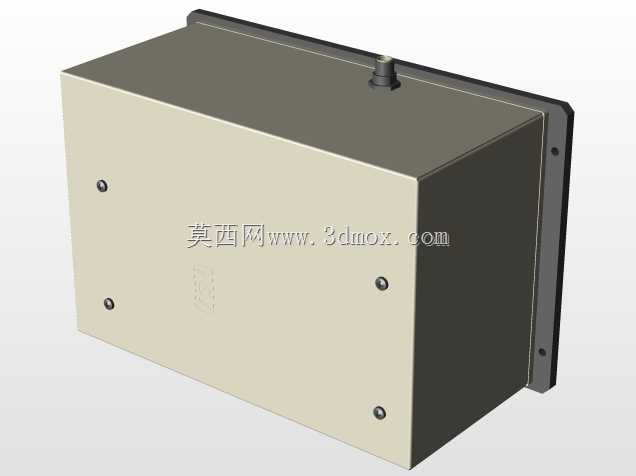

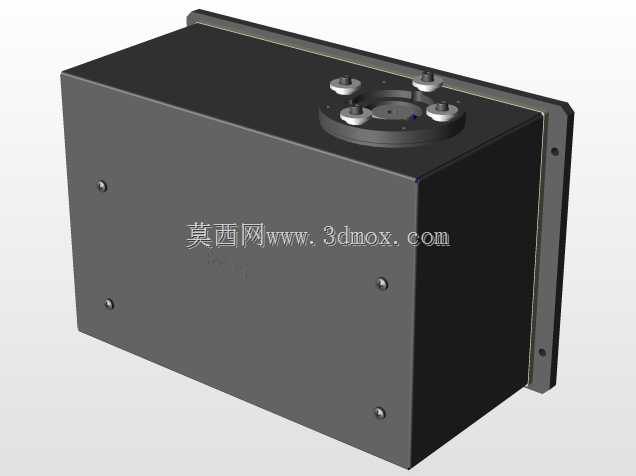

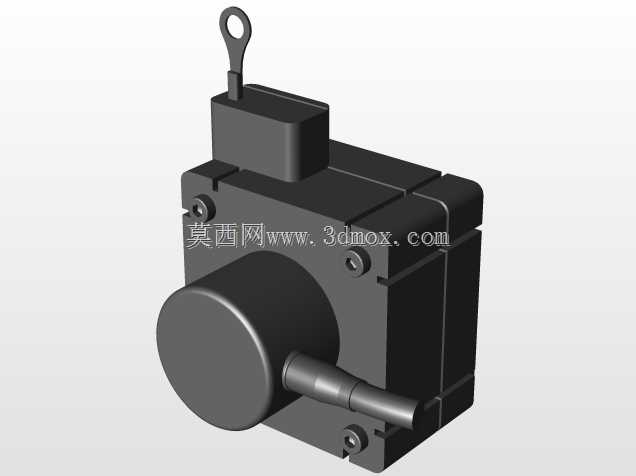

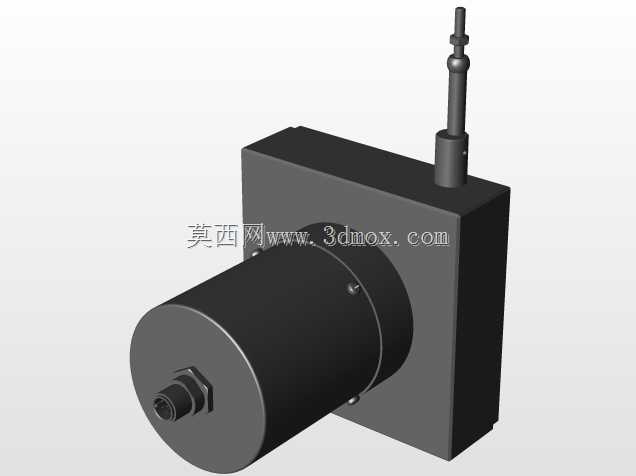

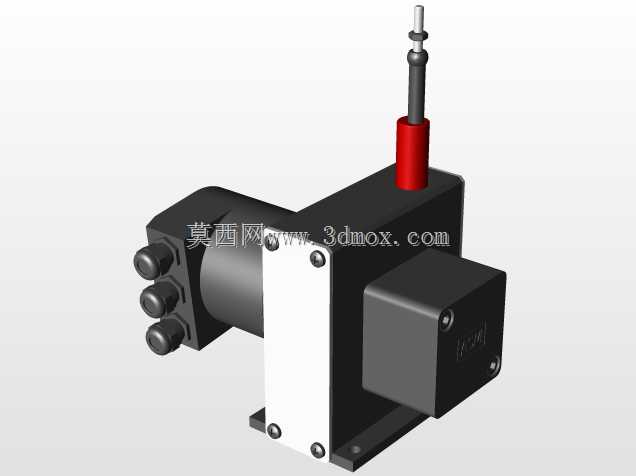

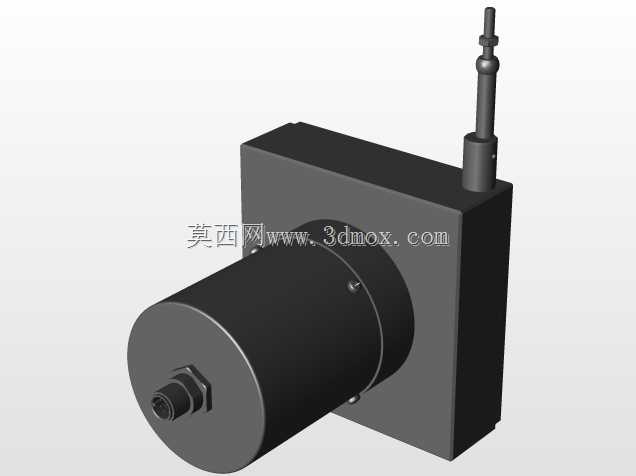

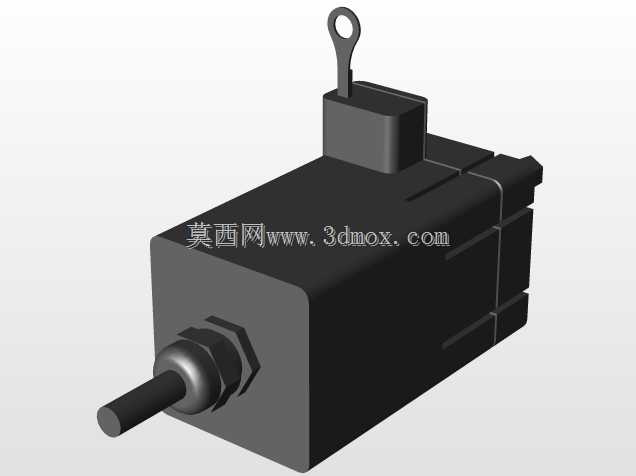

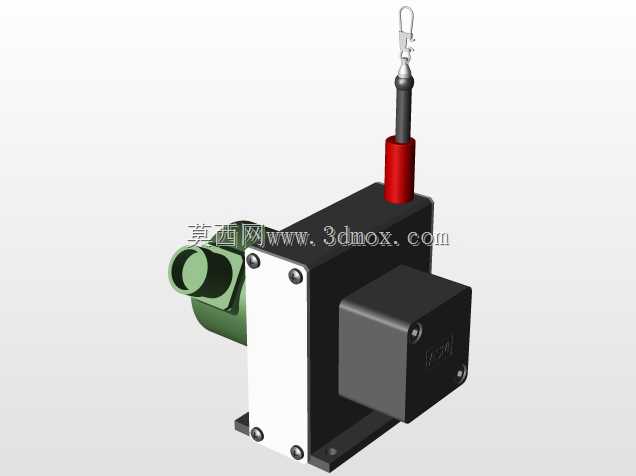

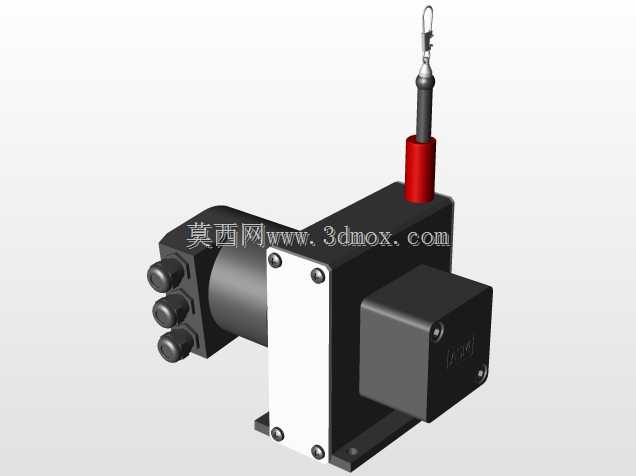

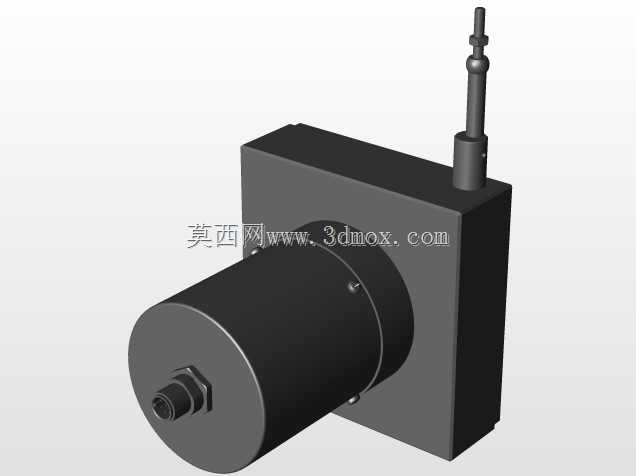

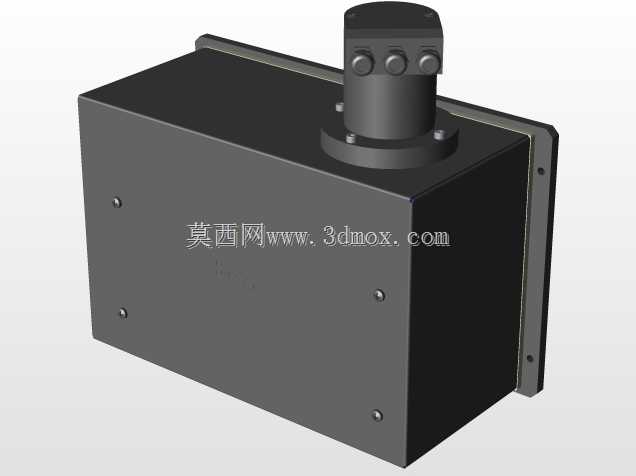

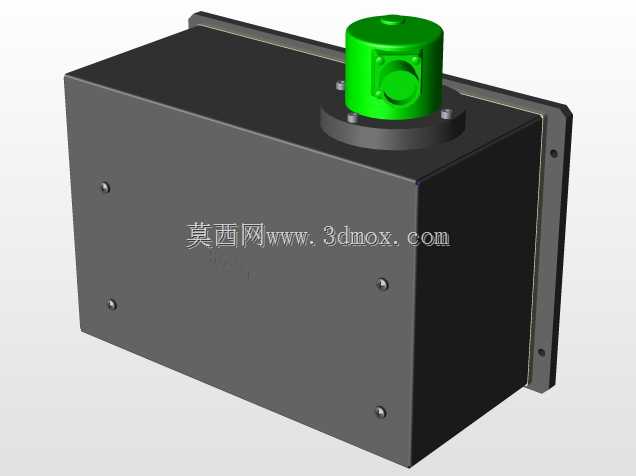

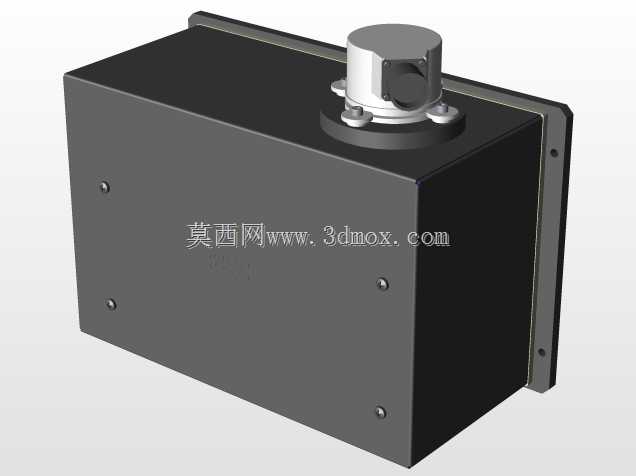

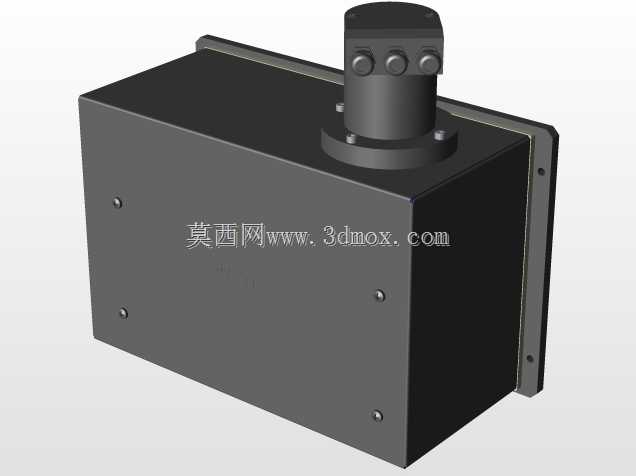

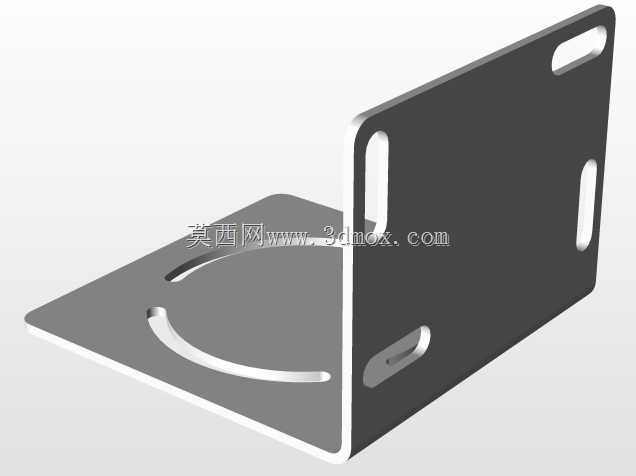

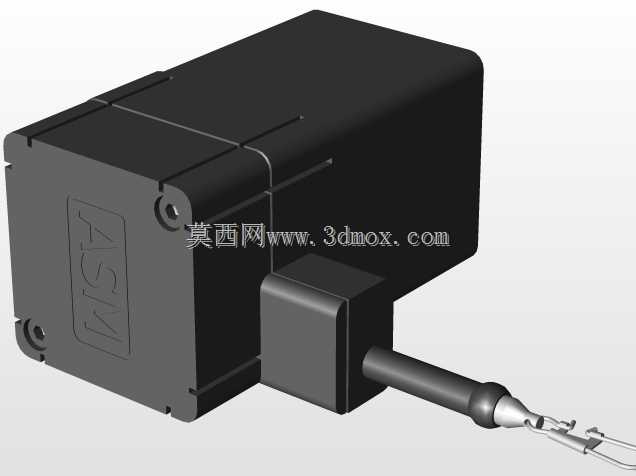

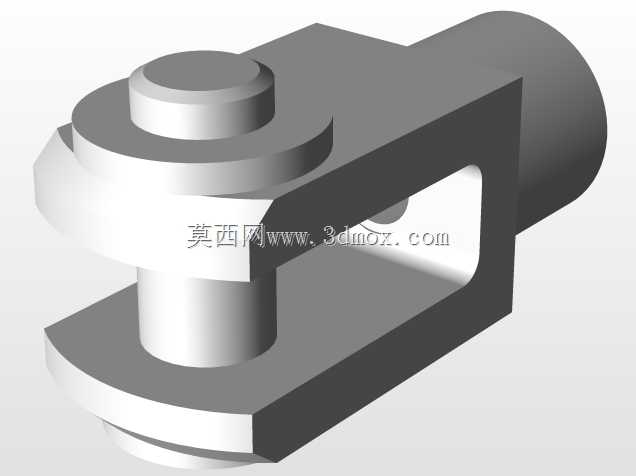

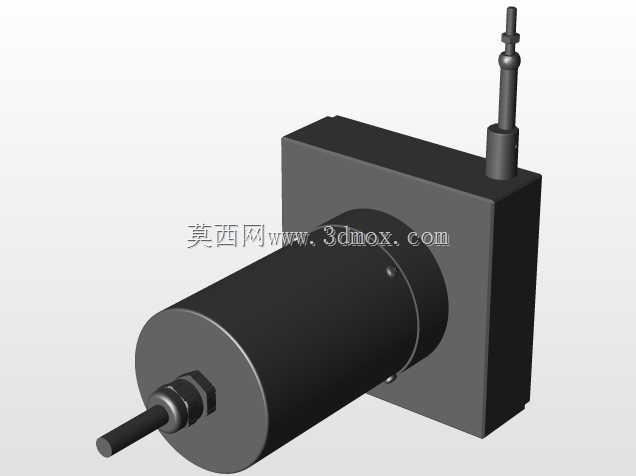

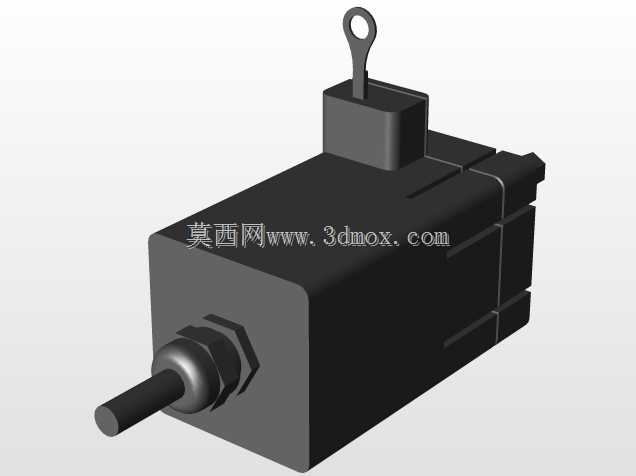

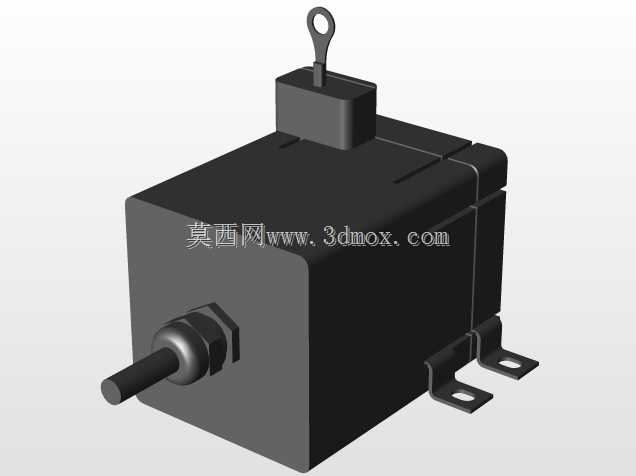

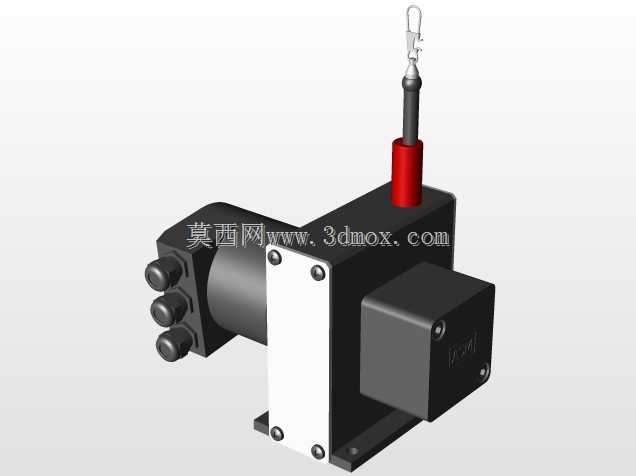

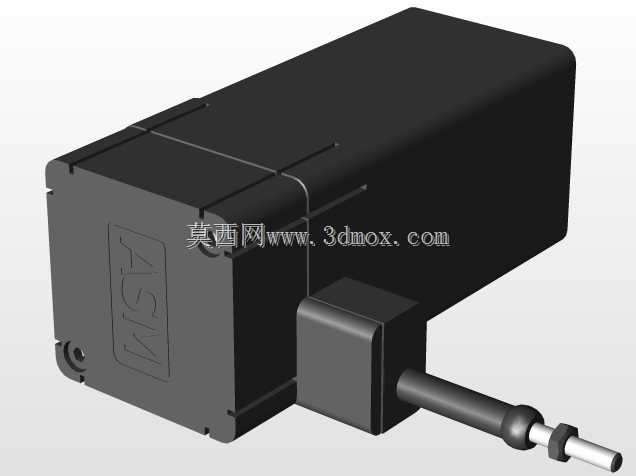

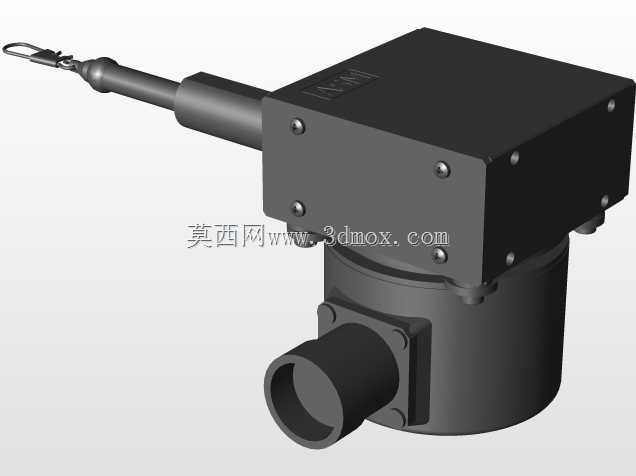

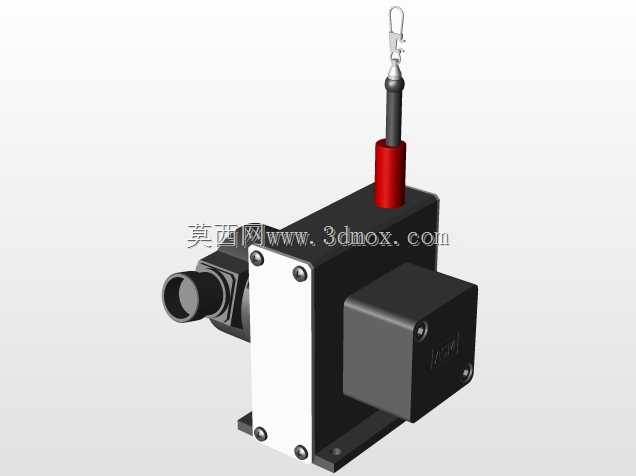

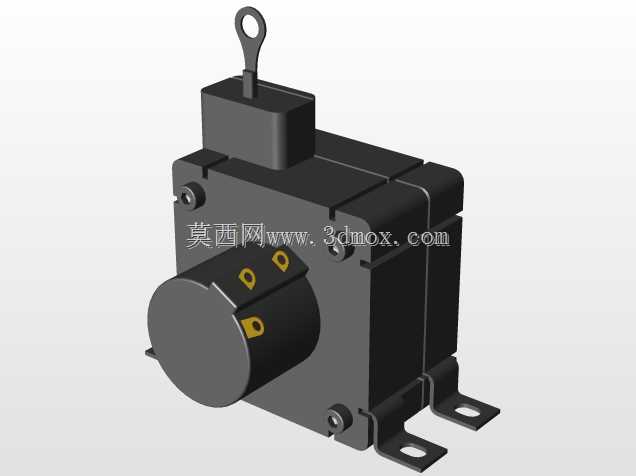

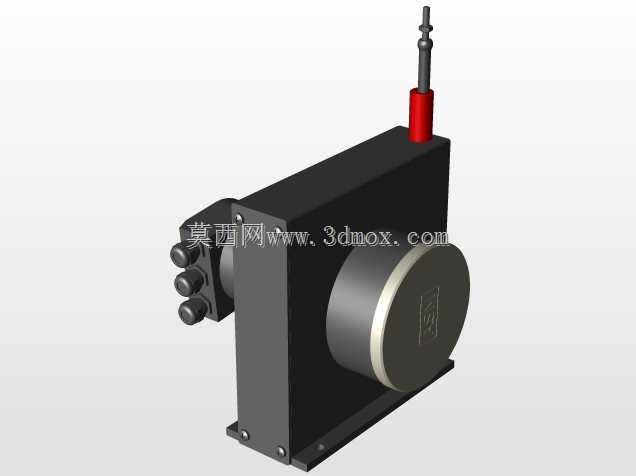

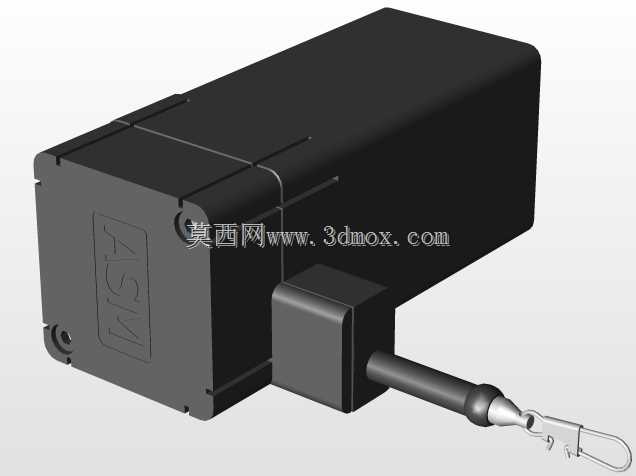

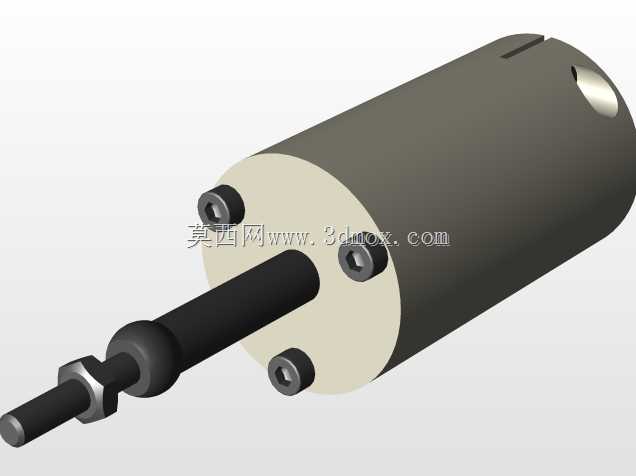

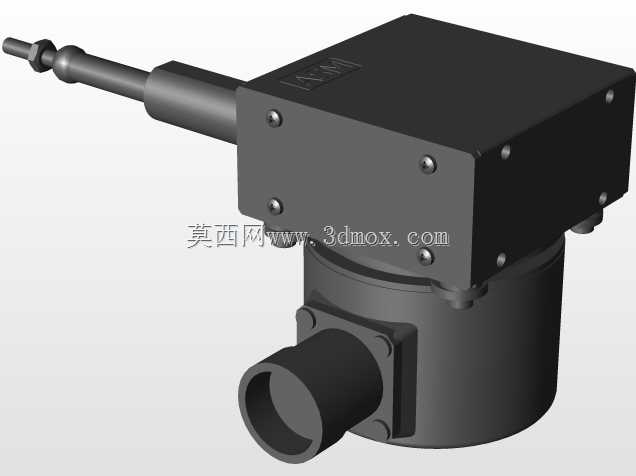

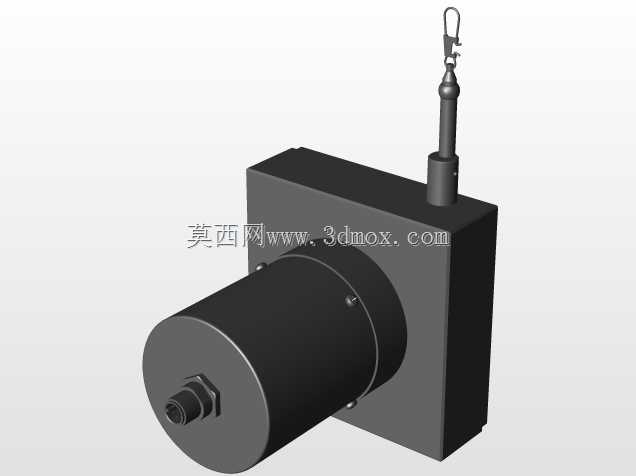

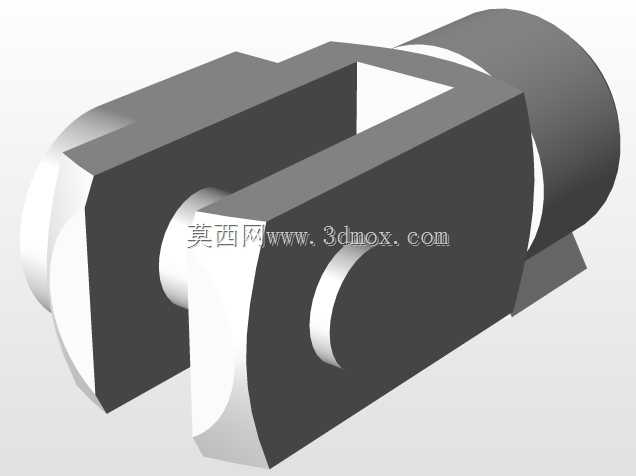

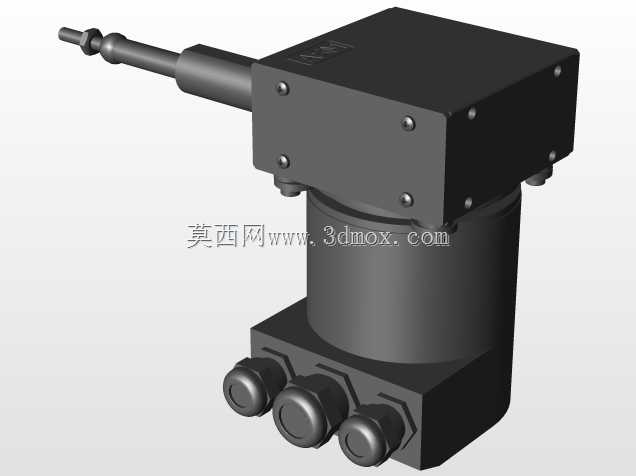

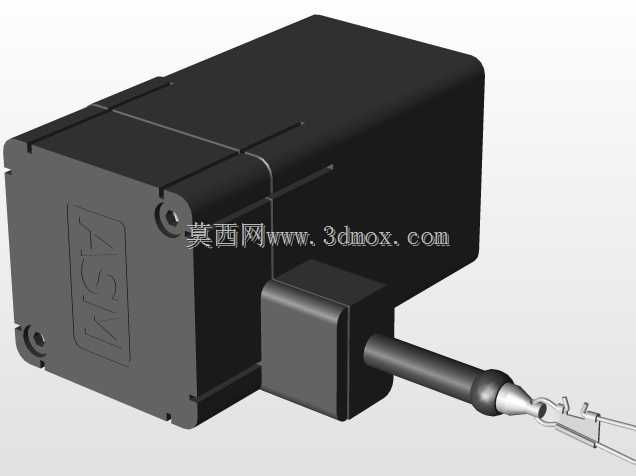

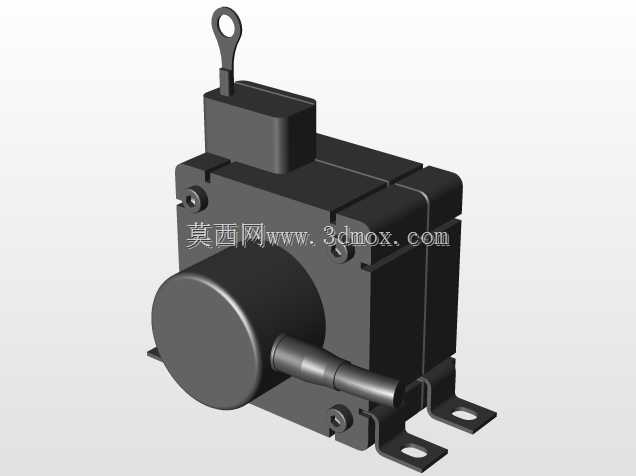

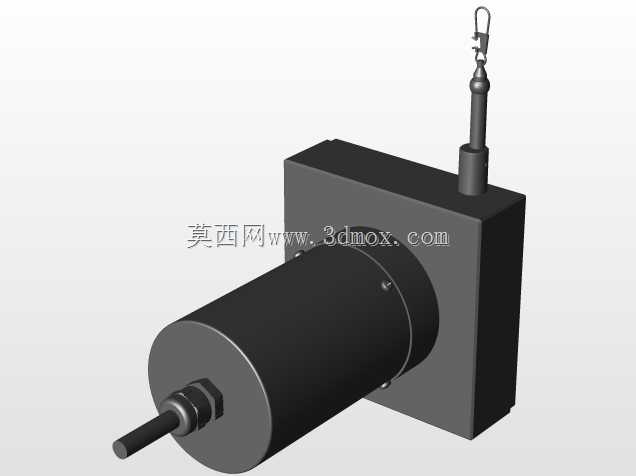

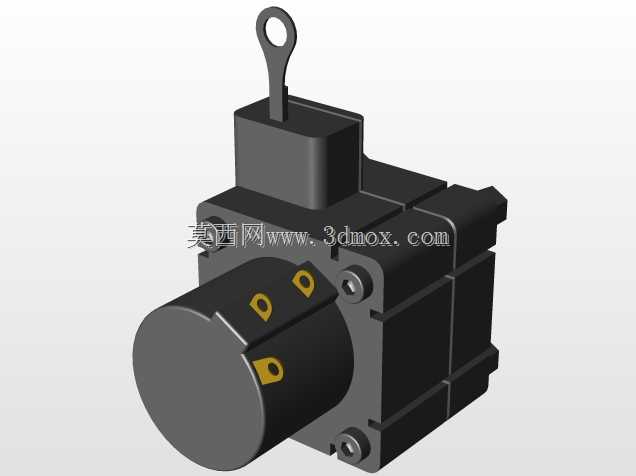

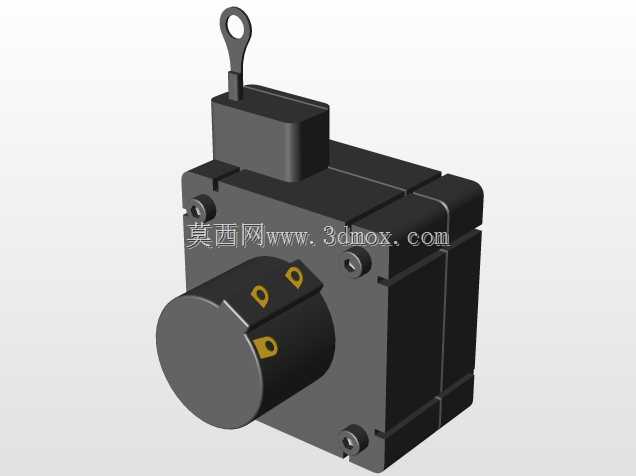

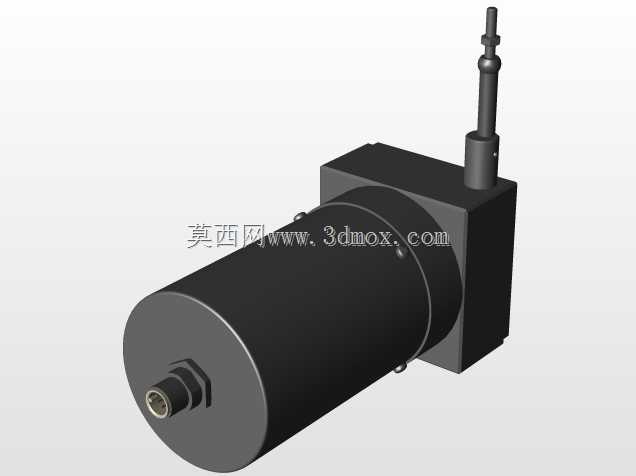

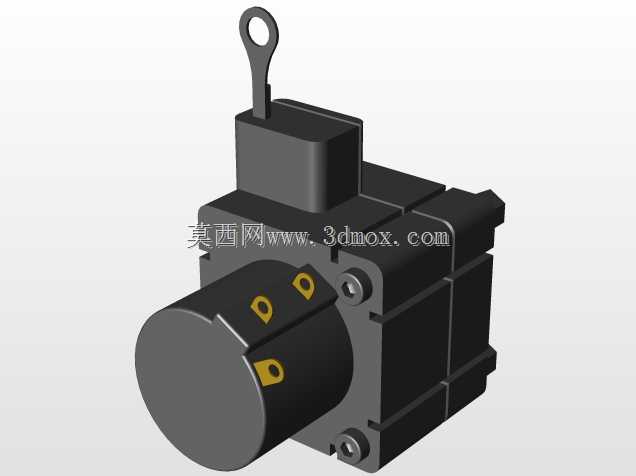

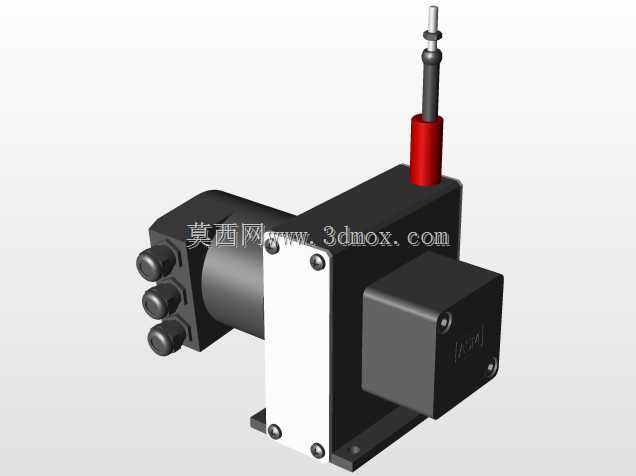

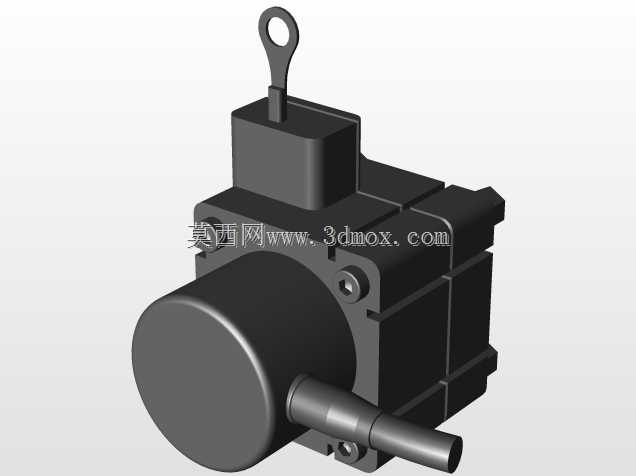

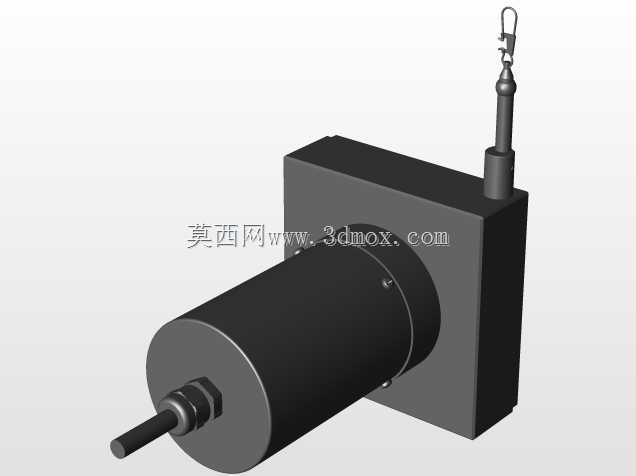

　　这套三维结构对应的是一款拉绳式位置测量装置的整机外壳与内部安装基体，现场常被布置在起重机械臂架变幅行程监测、水利闸门开度反馈、仓储堆垛机升降位置闭环、液压压机滑块位移采集以及大型工装夹具伸缩量校核等工况里。整机采用近似长方体的封闭金属箱体作为承载主体，箱体一侧延伸出带安装孔的前置法兰边，法兰边与主箱体之间保留窄幅台阶，该台阶既作为面板贴合定位面，也能在嵌入控制柜面板安装时承担轴向限位，避免整机推入柜体后出现轴向窜动。箱体顶面集中布置绳轮收放组件与四个均布的锁紧调节件，拉绳从顶部轮组中心区域引出，轮座周围的圆形凸台高于箱体顶面，可在拉绳偏摆拉出时避免绳体直接摩擦箱体外壁，四个调节件围绕轮座分布，用于现场微调轮组轴向间隙与绳体预紧力，

　　调试完成后可直接锁止，不需要拆开箱体侧盖。箱体侧壁分布多颗沉头紧固螺钉，沿箱体高度与长度方向错落布置，将两侧盖板与主框架压紧，螺钉全部采用沉头安装，装配后外表面无突出钉头，在设备旁有人员通行或者管线贴近布置的场景下，不会刮蹭电缆护套与操作人员工装。从结构设计思路来看，这类测量装置往往安装在户外门机、港口吊装设备或者潮湿的水工现场，箱体采用折边拼焊后整体机加工的成型路线，主框架先通过板材折弯形成U型基体，再封盖两侧平板，接缝处预留密封胶槽，装配时在槽内填充连续密封胶条，螺钉锁紧后盖板挤压胶条形成连续密封面，能够阻挡现场粉尘、喷淋水与盐雾进入箱腔，保护内部的拉线绕簧、角度编码元件与信号处理电路板。箱体内部预留了分层安装空间，

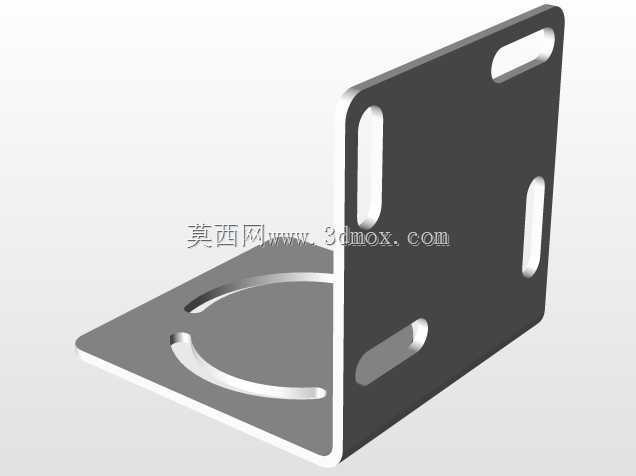

　　靠近顶部绳轮的区域布置绕线轮毂与恒力卷簧，中部腔室留给信号转换模块，底部区域留出走线余量，电缆从箱体侧边的防水接头引出，内部走线沿箱体内壁的压线卡扣固定，避免设备随主机振动时线缆在箱内晃动磨破绝缘层。安装边界方面，前置法兰边上的两个通孔用于面板固定，安装时只需在控制柜门板上开出与箱体截面匹配的矩形开孔，将箱体从柜外推入后，法兰边贴合柜门外表面，从柜内用锁紧件压紧即可，箱体向后伸入柜内的部分需要预留足够深度，顶部绳轮上方要留出拉绳直线拉出的空间，不能在绳体运动路径上布置线槽或者其他元件，拉绳拉出方向应尽量与轮组切线方向保持一致，偏角过大时会加剧绳体磨损并影响测量精度。箱体侧壁的沉头螺钉位置在建模时已经做了避让，

　　螺钉拆装空间不与法兰安装位重叠，后期现场维护时可以直接在柜体外侧拧开侧盖螺钉，抽出内部机芯组件，不需要将整机从安装面板上拆下。针对工业现场的振动工况，箱体内部的编码元件安装座与主箱体之间设置了减震垫，机芯座通过三个定位销与箱体基准孔配合，保证重复装配后绳轮中心与编码轴的同轴度不会出现偏差，恒力卷簧的张力按照拉绳全行程拉出的负载匹配，绳体收回时不会出现松圈乱绕，拉出过程中张力保持恒定，避免低速运动时绳体颤动造成位置信号跳变。箱体外部没有多余的突出结构，整体外形规整，在多台装置并排布置在控制柜内时，相邻箱体之间可以紧贴排布，仅需要在侧面留出接线插头的插拔空间即可，顶面的调节件高度低于法兰边的外缘厚度，不会在推入柜体开孔时与孔壁发生干涉。这类结构在建模时需要重点核对绳轮中心到法兰安装面的距离、侧盖螺钉的沉孔深度、密封胶槽的压缩量以及内部机芯的最大轮廓边界，任何一处尺寸超差都会导致现场安装后拉绳运动卡滞或者密封失效，箱体的棱角处均做了小倒角处理，既去除加工毛刺，也避免装配时割伤密封胶条。
