Zippo打火机金属外壳钣金结构

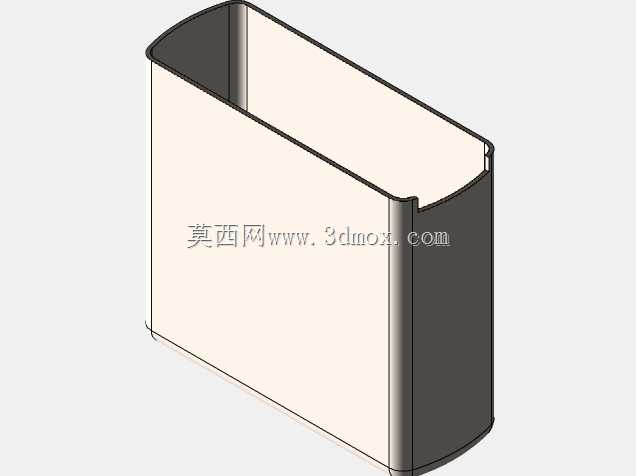

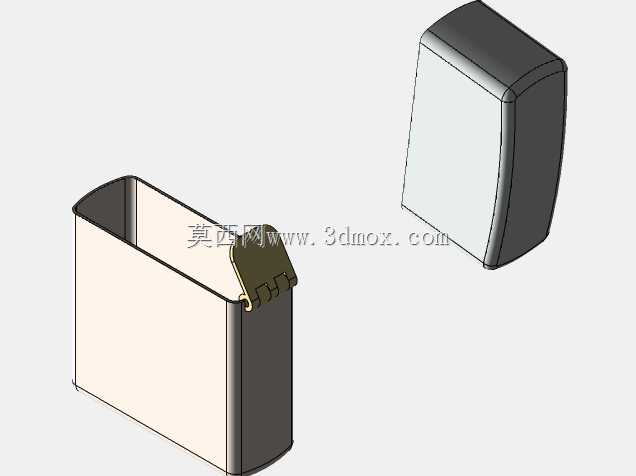

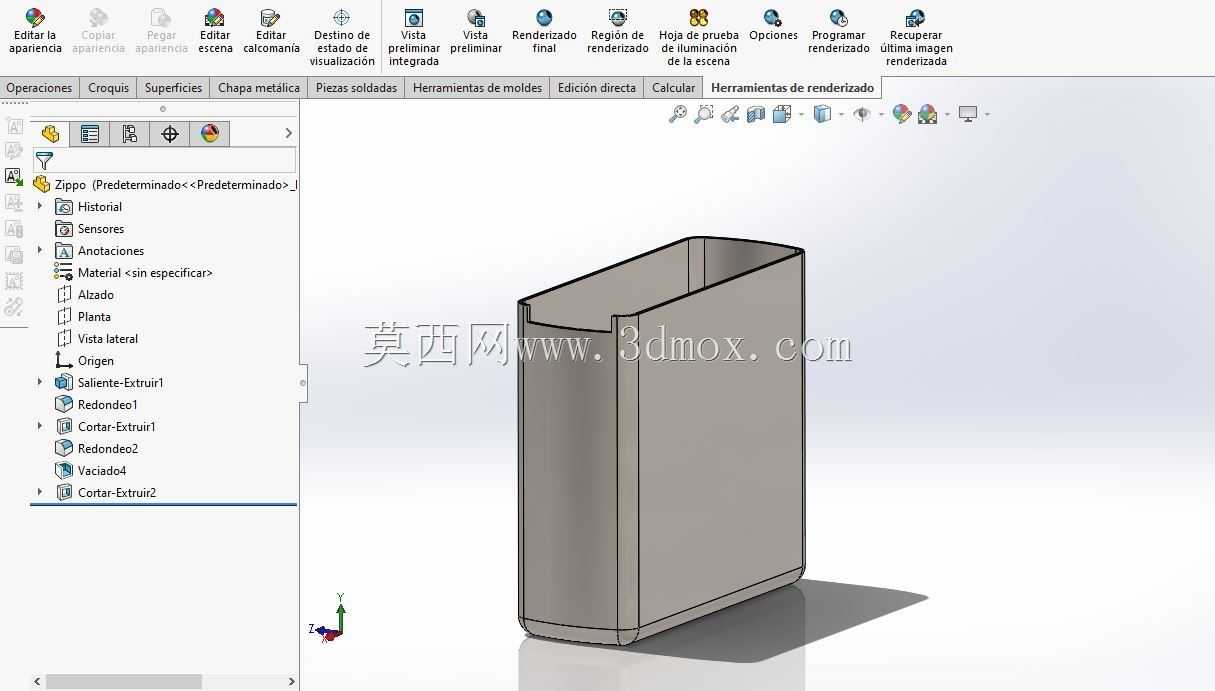

　　日常随身携带的燃油打火机外壳，看似只是一个简单的矩形金属盒，实际在结构建模与钣金工艺上需要兼顾折弯回弹、焊接余量、内胆配合以及长期开合后的尺寸稳定性。该三维结构围绕Zippo类打火机的外罩主体展开，重点还原了薄金属板经多道折弯后形成的U型包容腔体，而不是用实体块直接拉伸成一个盒子，这一点对后续工艺展开和模具判断非常关键。

　　从使用场景看，这类外壳主要服务于便携点火器具，内部需要容纳棉芯、储油棉、火石轮组件、内胆及防风壁等结构。外壳并不承担复杂传动功能，但它决定了整机的握持轮廓、装配间隙、外观质感和抗摔能力。模型中侧壁具有明显的薄板特征，底部通过折弯和圆角过渡形成封闭承托区，顶部保持开放，以便内胆从上方装入。侧壁之间的间距不能只按名义尺寸绘制，必须考虑内胆壁厚、焊点凸起、表面处理层以及插拔时的摩擦余量。

　　建模思路上，先依据整机外轮廓建立主体控制线，再以钣金折弯逻辑生成两侧立壁和底部承托面。外壳前壁、后壁与侧壁并非孤立拼合，而是围绕一张薄板的连续弯折关系组织，这样在工程展开时能够更接近真实冲压坯料。底部圆角区域是应力集中位置，若圆角过小，折弯时外侧材料容易拉薄，内侧则可能出现压痕；若圆角过大，又会削弱底部挺括感并占用内部空间。因此圆角取值需要在材料塑性、板厚和外观线条之间平衡。

　　外形边界方面，该件整体呈窄长立方形，高度明显大于宽度和厚度，适合单手握持。正面大面积平直区域可用于蚀刻、镭射、贴章或表面拉丝处理；两侧窄边在握持时与手指接触，边缘不能形成锐边，需要通过折弯圆角或后续抛光去除毛刺。顶部开口是装配核心边界，开口平面度直接影响内胆装入后的晃动量；若开口两侧壁存在外张或内收，内胆会出现卡滞、松动或开合不顺。底部则需要提供稳定支撑，使打火机放置在桌面时不倾斜。

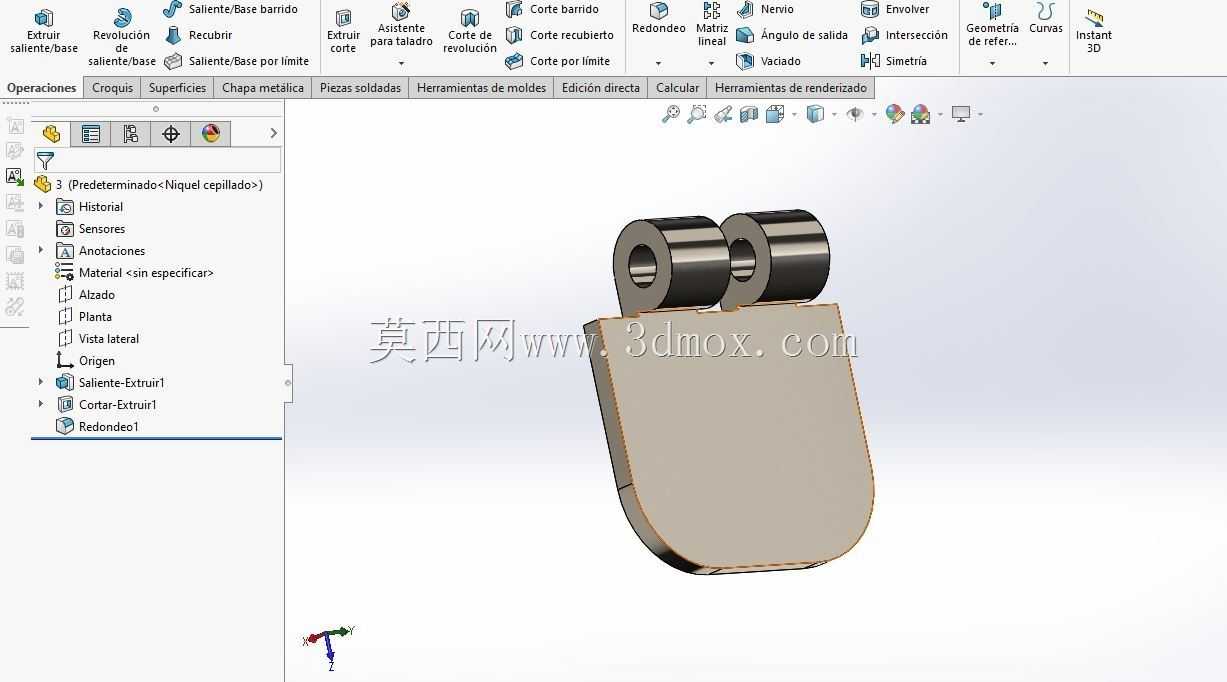

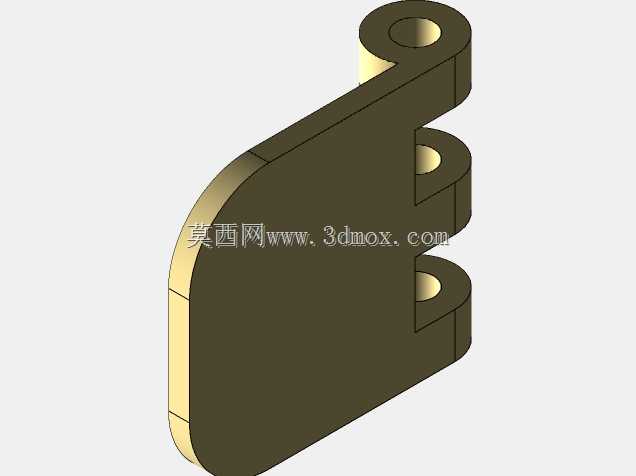

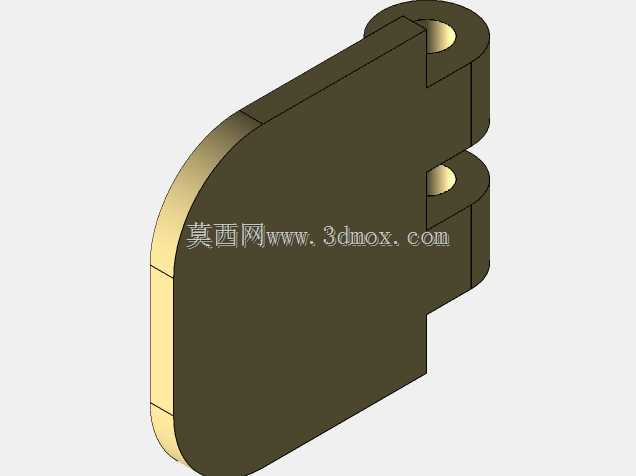

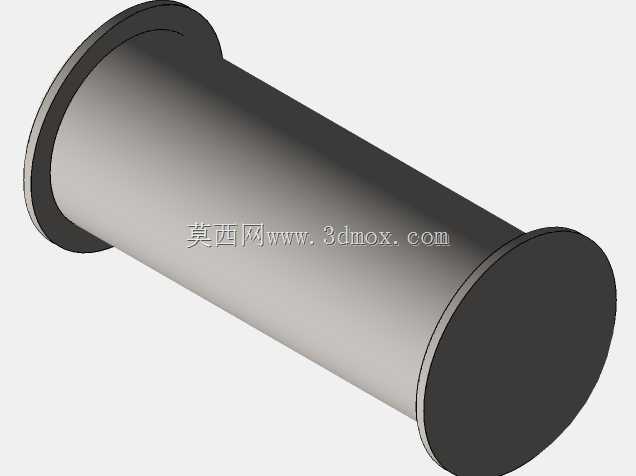

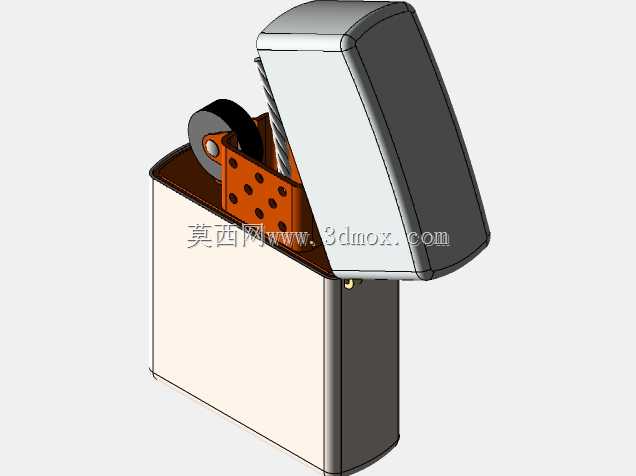

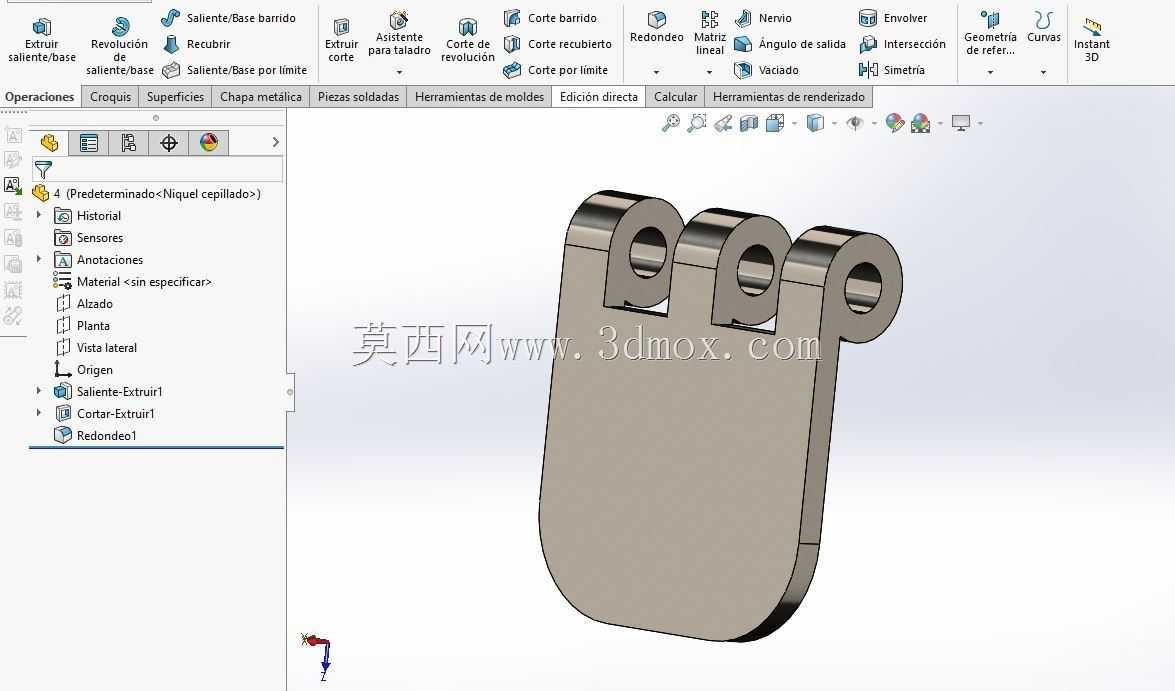

　　结构细节上，外壳后部通常还要与铰链部件配合，因此侧壁后端的位置度、铰链轴孔同轴度以及焊接区域平面度都应在建模阶段预留判断依据。虽然当前主体重点表现外罩腔体，但在完整产品设计中，铰链片、内胆、凸轮、弹片和火石螺丝都会与该外壳发生装配关系。外罩内壁不能随意添加加强凸起，因为内部空间紧凑，任何多余结构都可能干涉棉芯更换或燃油加注。

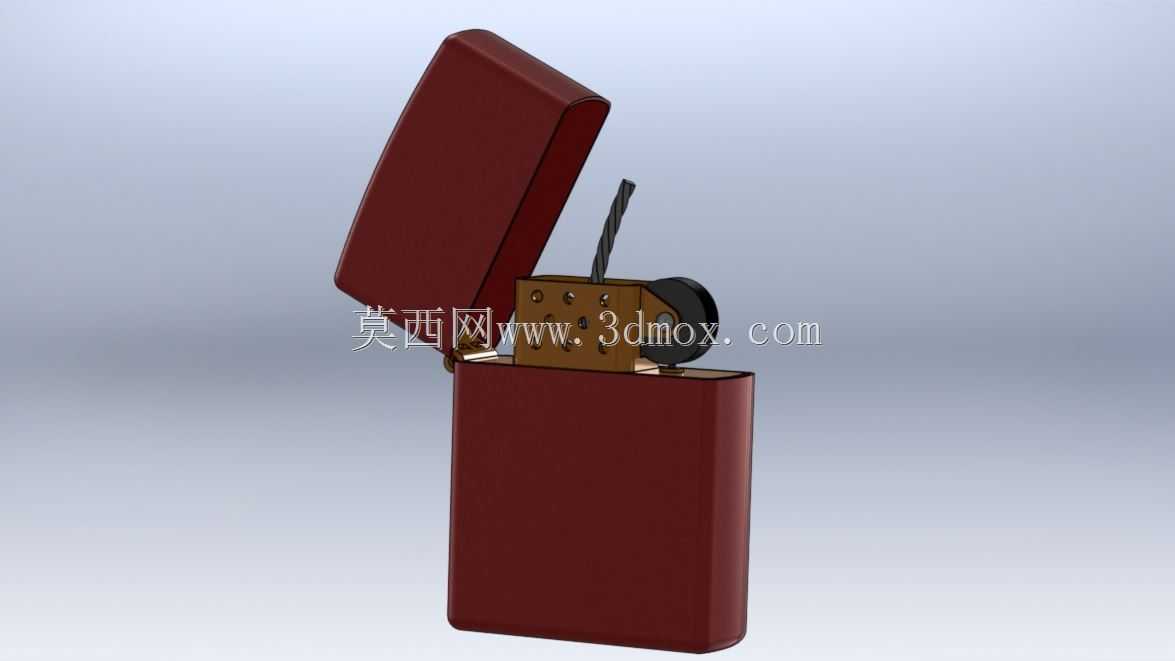

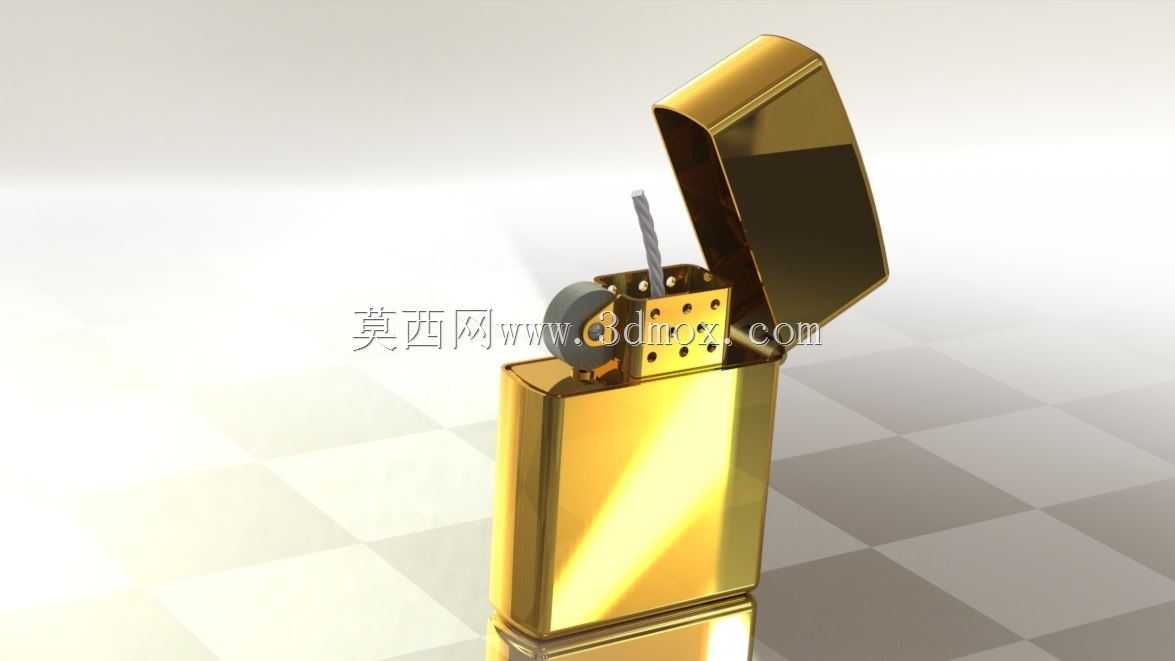

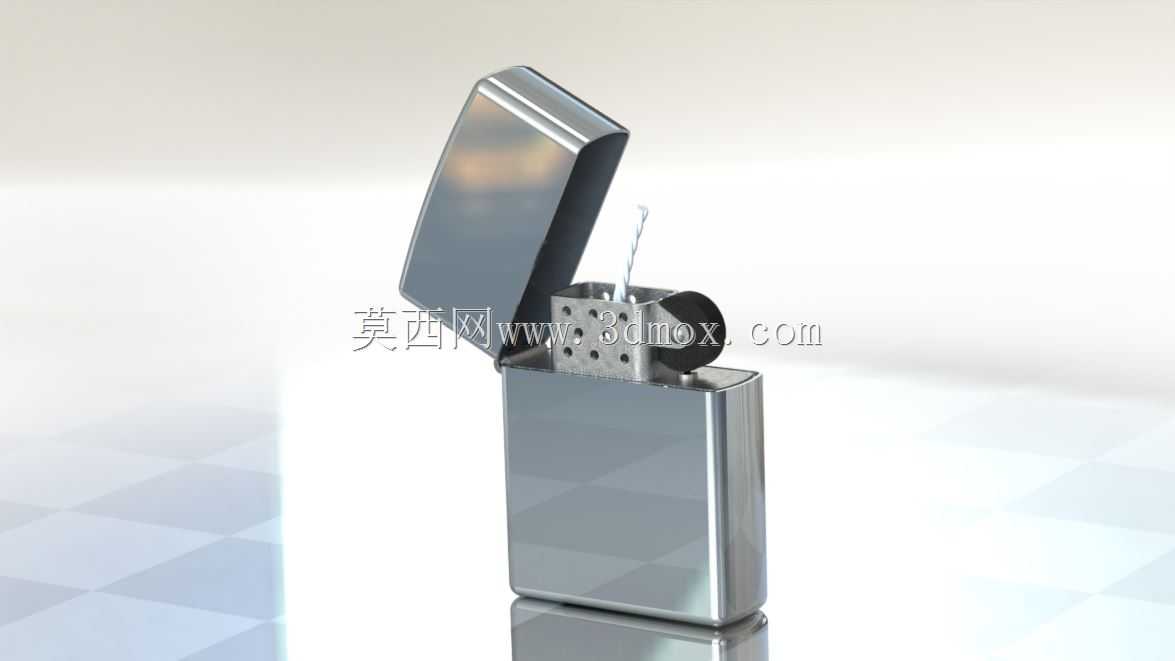

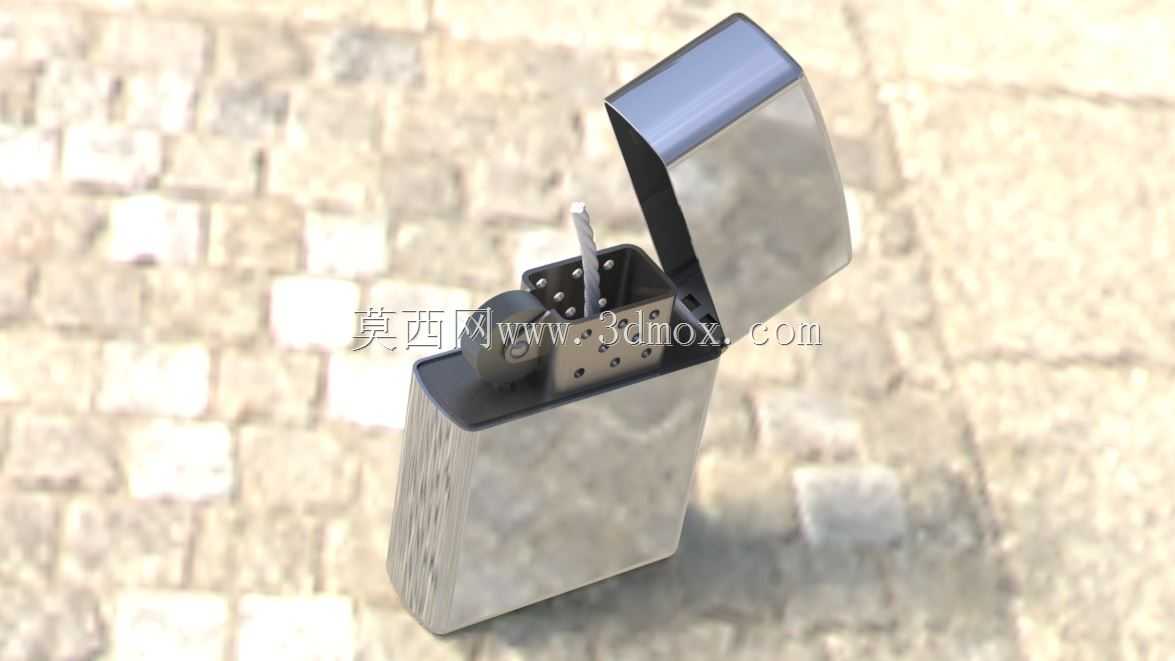

　　从工艺角度看，这类零件常用薄钢板或不锈钢板经落料、折弯、焊接、研磨、抛光、电镀或做旧处理完成。三维模型如果只追求外观，而忽略钣金件的等壁厚、折弯半径和展开关系，转到工艺环节就会失去指导意义。此处采用薄壁腔体表达，可以让设计人员直接检查拔模方向、折弯顺序、焊接热影响区以及外壳与内胆的最小间隙。对于需要渲染展示的场景，金属表面还可设置拉丝、镀铬、黑漆退火或黄铜氧化等材质，以验证不同工艺下的视觉效果。

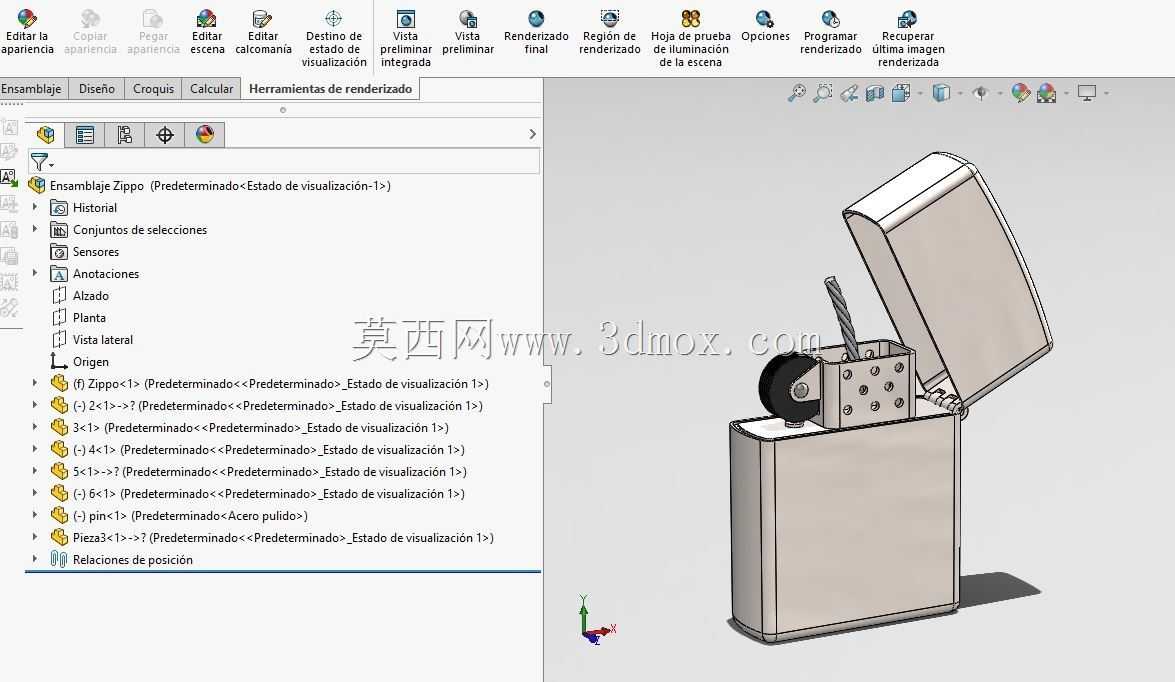

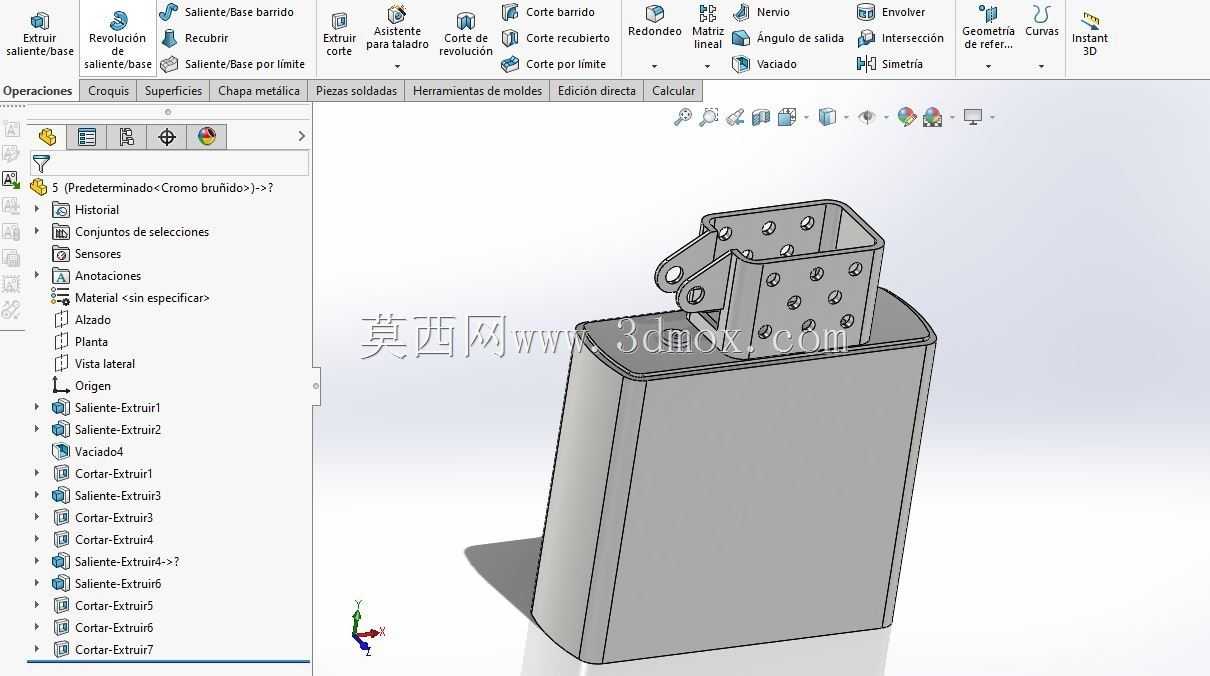

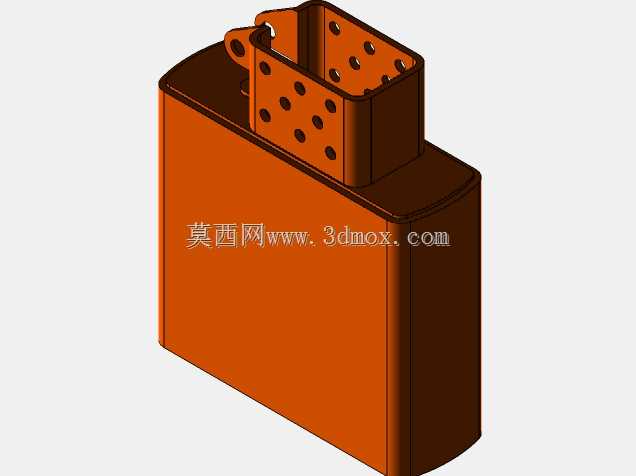

　　在装配验证时，可将内胆以虚拟件方式置入腔体内，检查左右侧壁的夹持力、底部承托位置以及顶部露出高度。外壳前后壁应提供足够的防护面，避免燃油棉芯侧向暴露；同时内壁与内胆之间需保留微量间隙，便于表面处理层堆积后仍能顺利装配。底边圆角不仅影响外观，也关系到跌落时的变形行为，圆润过渡能够分散冲击，减少角部卷边。

　　整体而言，该结构不是单纯的工业造型外壳，而是一个把钣金成型、装配包容、手持人机关系和表面工艺结合在一起的日用五金件。对结构设计人员来说，它适合用于折弯件建模练习、打火机产品装配校核、冲压工艺分析以及金属质感渲染；对设备选型和加工人员来说，则可据此评估坯料尺寸、折弯刀具、焊接夹具和后续研磨抛光的工艺路线。
