Fanuc机器人配套板条上料机改造结构

　　该结构针对板条式Jovi上料设备进行局部改造，核心目标是在原有阶梯板条输送逻辑上增加管料向Fanuc机器人工位卸料的衔接能力，使原本仅适配板状工件流转的上料单元，能够兼容长圆管类工件的自动供给，减少人工在机器人抓取工位的往复上料动作。

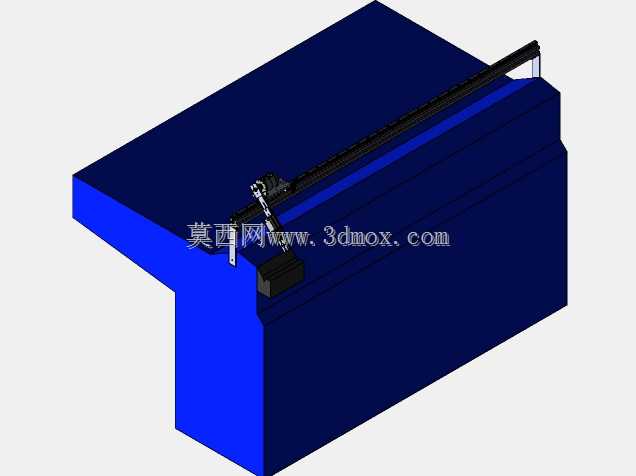

　　从现场布局来看，改造主体依附于原有上料机的出料端侧边，长条形执行模组沿设备上沿横向布置，行程覆盖板条上料机的出料区间与机器人取料位的过渡段。模组采用线性导轨作为导向承载件，配合同步带或齿条类传动组件实现横向移动，端部设置可伸缩的挡料、拨料复合执行件：当板条阶梯将工件逐级抬升输送至出料位时，执行件先对成排管料进行侧向限位，避免堆叠工件在抬升过程中滚落，随后随横移模组动作，将单根或成组管料从板条承托面推送至机器人可抓取的固定卸料位，完成工件从输送设备到机器人作业半径的转接。

　　设计过程中优先保留了原上料机的主体机架与板条输送结构，改造组件均采用外挂式安装：横向模组的支撑座直接固定在原设备顶部的机架平面，不需要对原有板条的升降、阶梯送料机构做大规模拆解改动，降低产线停机改造的工作量。执行端的拨料块位置预留了多组安装孔位，可根据管料的直径范围调整挡料高度与拨料行程，适配不同规格圆管、型材工件的分料需求，同时在模组两端设置机械限位块，避免横移动作超程碰撞原设备的侧边护罩。

　　在功能逻辑上，改造后的机构与Fanuc机器人形成动作联锁：上料机板条将工件输送到位后触发位置检测信号，横移拨料机构启动完成卸料，待工件到达机器人取料基准位后，机器人再执行抓取、转序动作，全程无需人工介入工件的位置摆正。机构的竖向安装空间集中在原设备顶部以上区域，不会占用板条下方的原有检修空间，横向行程边界与设备侧边的安全护罩齐平，不会额外扩大产线的占地宽度，适配已有自动化产线的紧凑布局。

　　结构建模时对运动件的干涉区间做了完整校验：拨料臂在下行挡料、横移推送、上行复位的全行程中，与板条阶梯的升降运动轨迹、工件堆叠的最大轮廓均保留安全间隙，同时模组的线缆采用拖链收纳，随横移动作同步弯折，避免管线长期摩擦剐蹭。该改造方案既延续了原板条上料机对规整工件的有序输送优势，又通过新增的横向转接机构补齐了管料类工件向机器人工位自动转料的能力，常见于五金管件加工、机器人焊接上下料、长轴类零件机加工自动产线场景，能够替代人工完成重质长管的搬运转接，降低重复性搬运的劳动强度，同时保证机器人每次抓取的工件位置一致性，提升后续焊接、加工工序的定位精度。
