机器人关节多孔直角连接支架结构

　　该结构件面向小型仿生机器人、教育机器人及模块化机械臂的关节连接场景，主要承担两个正交方向构件之间的刚性转接任务。在实际机器人装配中，关节附近往往需要同时连接舵机输出盘、连杆、侧板、传感器支架或外壳固定点，单一平面板材难以兼顾多方向布局，因此采用L形折弯式支架能够在有限空间内建立两个互相垂直的安装基准面，使关节轴线、连杆受力方向和外部附件安装位置形成清晰的空间关系。

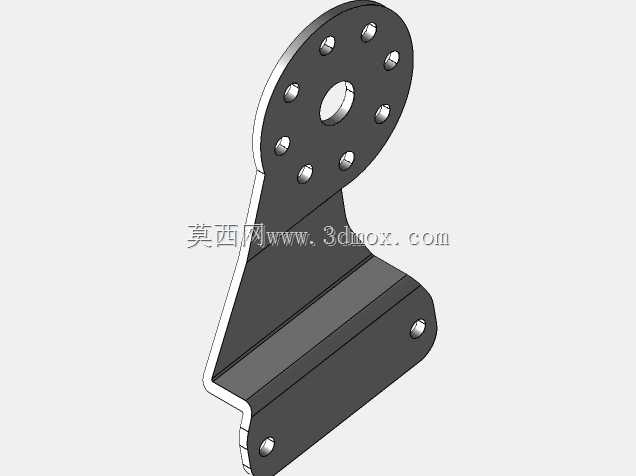

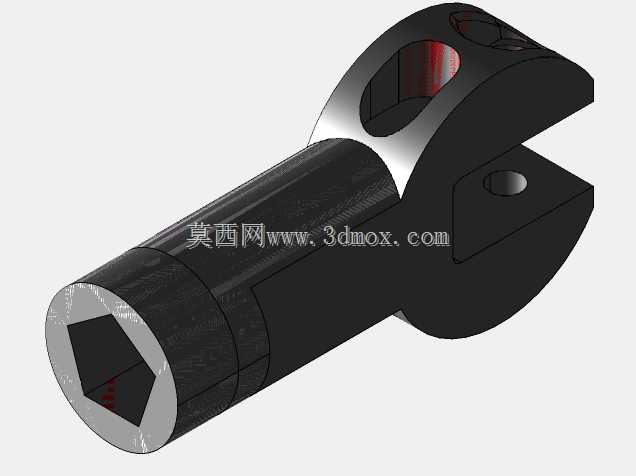

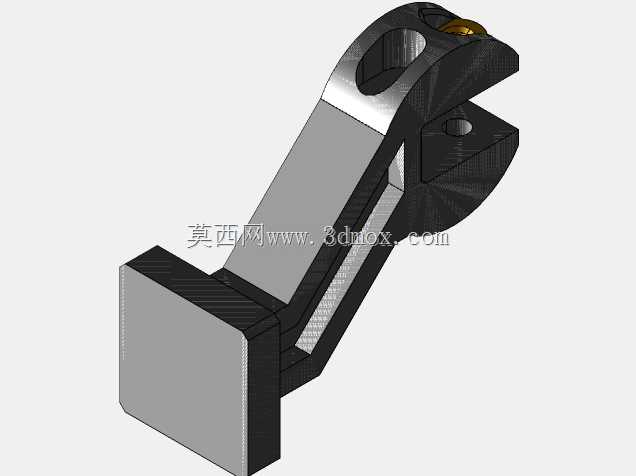

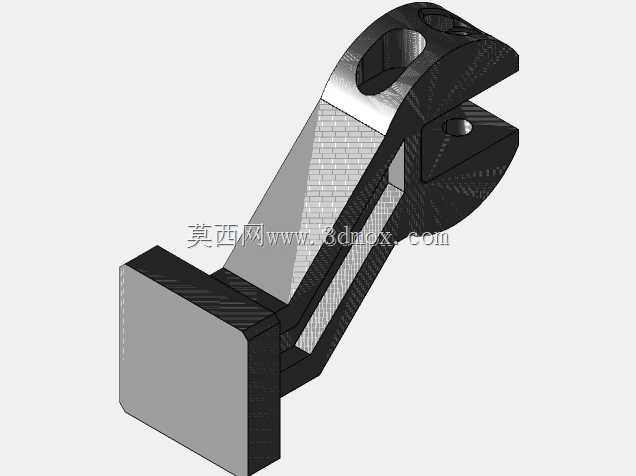

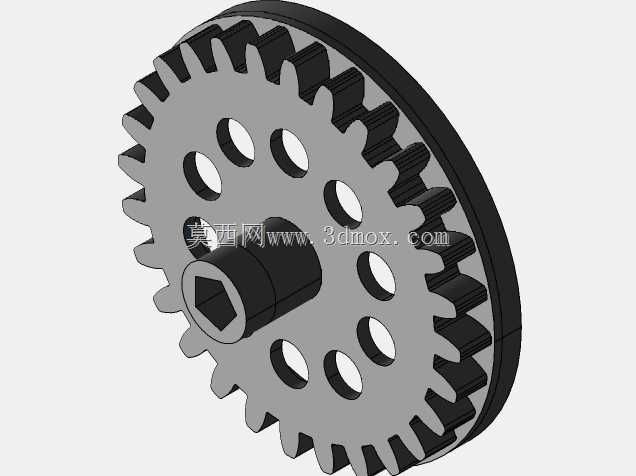

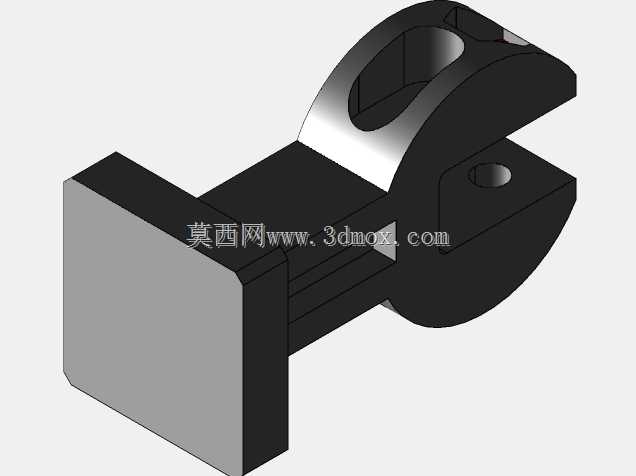

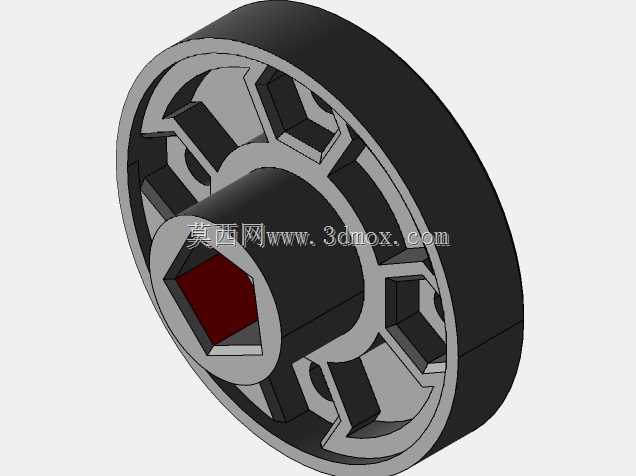

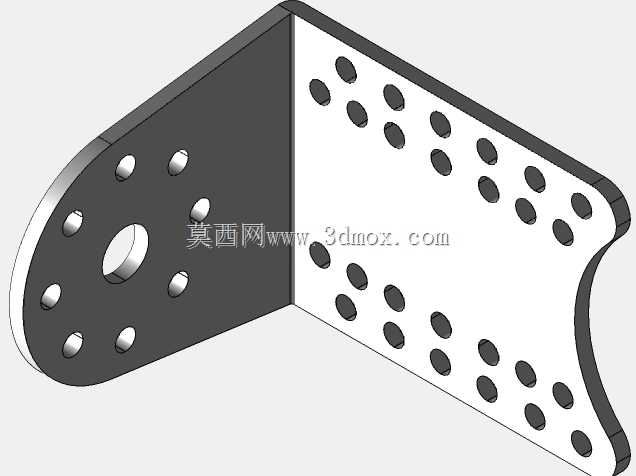

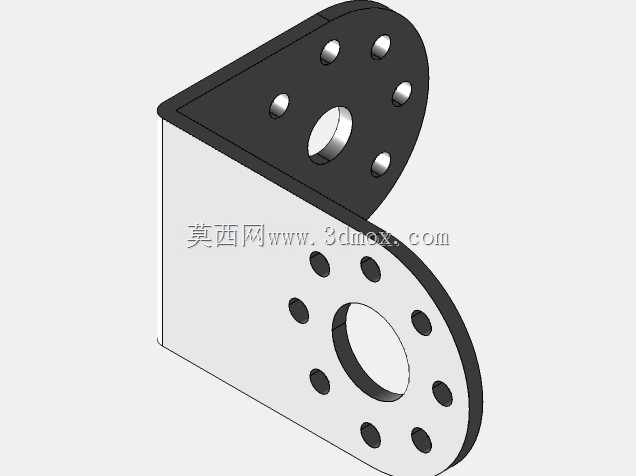

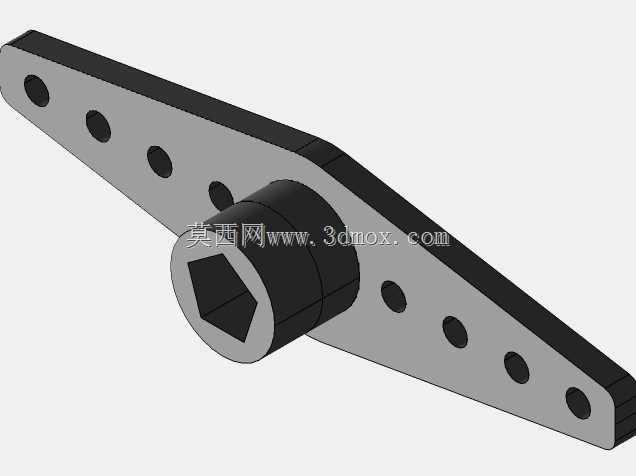

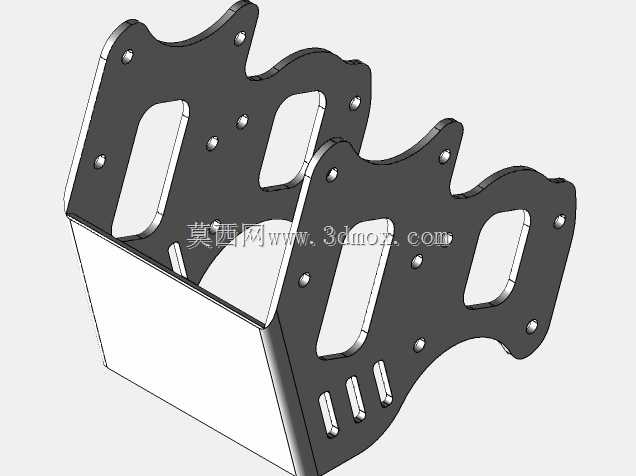

　　从结构形态看，零件由两块近似垂直的安装面组成，一侧板面布置较大的中心通孔，周围环绕多组小孔，适合与标准舵机输出盘、关节轴座或圆形法兰进行对位；另一侧板面则采用阵列化孔位设计，孔位按多行多列分布，可根据连杆长度、附件位置和装配重心灵活选择固定点。板面边缘带有圆弧过渡和局部异形轮廓，既减少尖角带来的干涉风险，也为线缆绕行、外壳贴合和相邻零件摆动留出边界空间。

　　设计思路上，这类支架并不追求单一固定孔位，而是强调可调性与复用性。机器人关节在调试阶段经常需要改变连杆夹角、传感器朝向或配重位置，若每个位置都单独制作支架，会显著增加加工和装配成本。多孔阵列结构允许同一零件适配不同规格的舵机、支架宽度和连接高度，中心大孔可用于穿过转轴、紧固螺钉或线束，周边小孔则承担扭矩传递和定位约束。折弯区域作为主要承力过渡区，需要在建模时保持面与面之间的连续关系，避免出现影响钣金折弯或铣削加工的断裂几何。

　　在受力方面，关节支架承受的载荷并非简单静态拉力，机械臂摆动、足式机器人落地冲击或舵机快速换向时，连接板会同时受到剪切、弯曲和周期性振动影响。正交折弯形式能够提高截面惯性矩，使薄板在不明显增加重量的前提下获得更好的抗弯能力。板面密集孔位虽然提升了装配灵活性，但也会削弱局部截面，因此孔间距、孔边距以及折弯线附近的孔位布置需要保留足够材料宽度，尤其在靠近中心轴和折弯根部的位置，不宜让孔边过度贴近应力集中区。

　　安装边界上，该零件适合在紧凑关节腔内部使用。两个安装面分别对应不同的装配方向：圆形孔组一侧可与舵机输出端或关节转轴同轴布置，阵列孔一侧可沿肢体延伸方向连接侧板、连杆或外设。三维建模时需要重点核对螺钉头、螺母、垫圈和舵机壳体的包络空间，特别是在支架折弯内侧，紧固件不能与相邻转动件发生摩擦。若用于走线，中心孔和边缘缺口还可作为线缆通道，但应控制线材弯曲半径，避免关节反复运动时线材被孔口剪切。

　　从加工实现角度，该结构既可按钣金折弯件展开加工，也可采用铝板铣削后进行弯折或拼装。钣金方案重量轻、成本低，适合教育机器人和批量原型；铣削方案刚度更高，适合承受较大冲击的关节部位。模型中孔位数量较多，装配时应优先选择能够形成稳定三角形或矩形约束的固定点，而不是无差别占用全部孔位。对于承受扭矩的一侧，紧固点应尽量分布在远离旋转中心的位置，以提高力臂并减小单颗螺钉承受的载荷。

　　在整机布局中，该支架还可作为机械臂肩部、肘部、腕部以及足式机器人髋部、踝部的通用转接件。其优势在于把复杂的空间连接转化为两个可测量的平面基准，加工时容易保证孔位垂直度，装配时也便于通过标准螺钉快速调整。对于结构设计人员而言，建模过程中应同步检查关节运动极限角度，确认支架边缘在最大摆角下不与舵机壳体、连杆或外壳碰撞；对于选型人员，则需要结合舵机输出盘尺寸、螺钉规格、板厚和预期负载判断孔位是否满足实际刚度需求。整体结构简洁、开孔丰富、扩展能力强，适用于需要频繁调整关节连接关系的机器人原型开发和教学验证场景。
