八十毫米轴流风机金属防护网罩

　　该结构件针对小规格轴流风机的前端防护需求展开，整体采用金属线材弯折成型思路，适配直径80mm的风机安装边界。在机柜散热、工控电源、小型电控箱、通信设备机箱等场景中，轴流风机长期外露运行，扇叶高速旋转时容易被线缆、手指或维护工具触及，网罩的核心作用就是在不明显阻挡气流的前提下建立物理隔离。

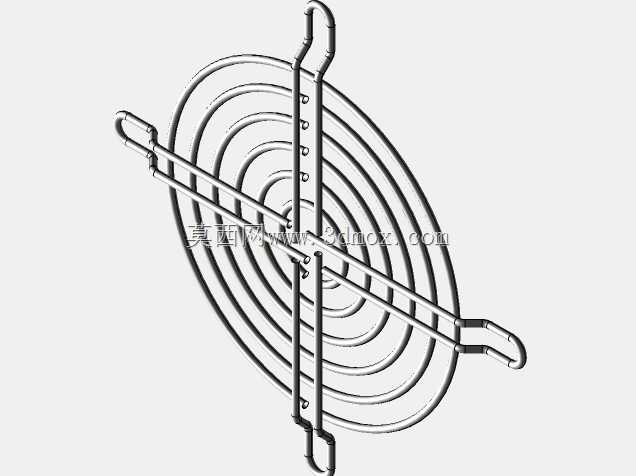

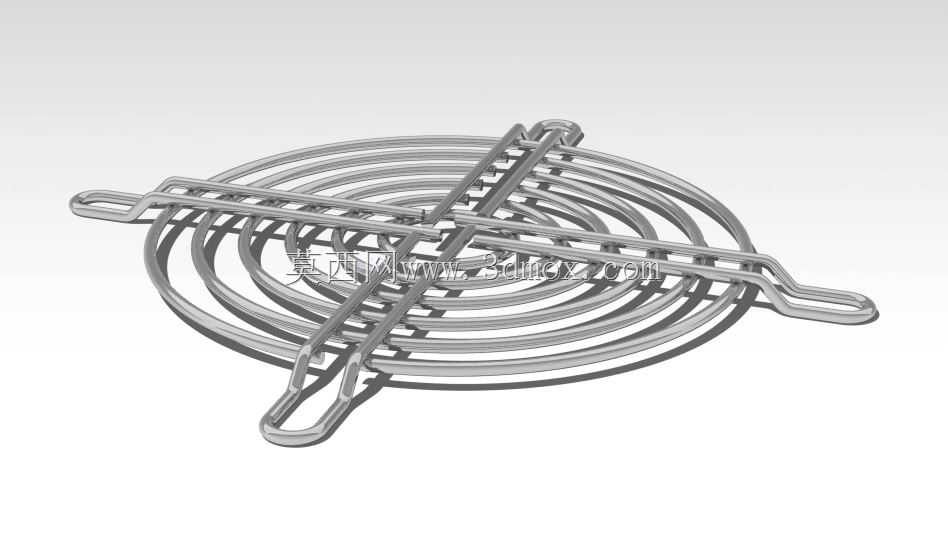

　　从外形上看，护网由同心圆环和径向支撑条组合而成。圆环部分形成连续的周向防护面，圈与圈之间保持较均匀间距，既能限制较大物体穿过，又不会因网孔过密造成明显风阻。径向支撑条从中心区域向外延伸，并在外侧与安装耳片衔接，使整个网罩受力后能够把局部载荷传递到固定点，而不是仅依靠单根细铁丝维持形状。

　　设计时需要重点处理线材交汇位置。圆环与径向条在交叉处形成稳定骨架，若采用焊接工艺，应保证焊点饱满、位置准确，避免虚焊导致网圈松动；若采用一体折弯或卡接结构，则要控制弯折半径和回弹量。金属丝直径虽然不大，但通过多圈环形布置和十字交叉加强，正面受压时具备较好的抗变形能力。维护人员轻微触碰、线缆贴近或设备运输过程中的挤压，都不容易直接接触到扇叶。

　　网罩外侧设置了对称的安装耳，耳片上预留固定孔位，可与风机框架或设备面板上的螺钉位置对应。安装边界围绕80mm风机外径布置，耳片向两侧伸出后，实际占用空间略大于风机圆形轮廓，因此在机箱布局时不能只按风扇本体直径开孔，还应预留护网耳片的宽度和螺钉装配空间。若设备内部空间紧凑，需检查耳片与电容、接线端子、线束扎带等部件是否干涉；若采用外侧安装，则要确认面板开孔边缘不会压断径向支撑条。

　　气流组织也是该类零件不能忽视的方面。轴流风机依靠轴向送风完成散热，护网位于进风侧或出风侧时，都会对风流产生一定扰动。同心圆环结构相比整块冲孔板具有更高通透率，径向条数量也控制在满足强度的范围内，可在防护与通风之间取得平衡。中心交叉区域虽然线条较集中，但面积较小，对主流道影响有限；外圈环形线材则主要承担保持形状和分散受力的作用。

　　在三维建模过程中，应优先使用扫掠或线材路径方式表达金属丝，准确还原圆环、直条、折弯耳片和端部回弯结构。端部做成圆滑回弯，不仅是为了成型方便，也能减少尖锐线头带来的划伤风险。模型中需要关注线材中心线的连续关系，尤其是径向条穿过多个圆环时的空间位置，避免出现线条漂浮、交叉错位或耳片孔位与风机安装孔不一致的问题。

　　实际选型时，该护网多用于80mm规格直流或交流轴流风机，常见安装方式为螺钉穿过耳片固定在风机支架上，也可配合橡胶垫圈减少振动传递。风机运行时存在轻微振动，网罩若固定不牢，可能与扇叶或框架产生共振噪声，因此耳片孔距、螺钉压紧面和网罩平面度都需要控制。对于高温、油污或潮湿环境，表面处理可根据设备要求选择镀锌、喷塑或不锈钢材质，以提升耐蚀能力。

　　从结构工程角度看，这个零件并不复杂，但它直接关系到设备散热安全和人员防护。合理的网圈间距可以防止手指误入，较大的通透率可以保证风机风量，外伸耳片则提供可靠安装界面。设计时把风机直径、线材轨迹、焊点位置、耳片孔位和周边空间统一考虑，才能让护网在装配后既贴合风机轮廓，又不影响冷却风流通过。
