六十毫米轴流风机金属防护网罩

　　轴流风机在机柜散热、电气控制柜通风、小型设备冷却以及工业机箱风道系统中应用极为普遍，而高速旋转的风叶始终是设备运行中不可忽视的安全隐患。这款直径六十毫米的金属丝防护网罩，正是针对小规格轴流风机设计的前端防护构件，核心作用是在不显著阻挡气流的前提下，将人体手指、工具端头、散落线缆与异物阻隔在旋转叶片之外，既满足设备安全防护要求，也兼顾通风散热效率。

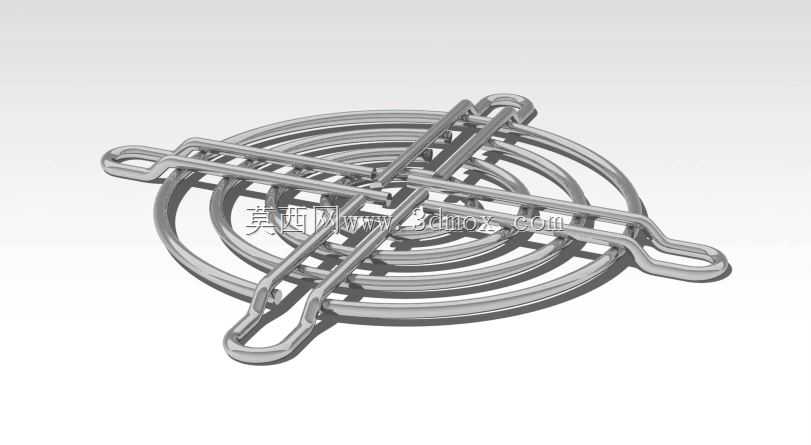

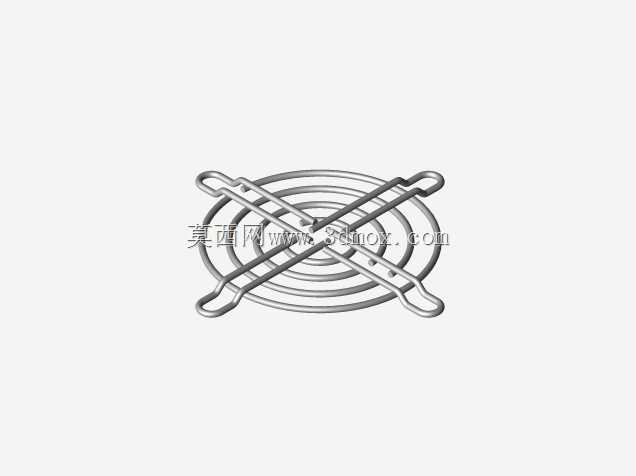

　　从结构形态看，该网罩采用同心圆环形筋条与十字交叉径向筋条组合的布局，多圈同心圆环由内向外逐层扩展，构成覆盖整个风机迎风面的网状屏障；四根主径向筋条呈十字贯穿中心，并在末端延伸出带挂孔的弯折支耳，用于与风机边框或安装面板固定。这种环向加径向的丝架结构，在用料极少的情况下获得了较高的整体刚度，圆环承担面域分布的阻挡作用，径向筋则把各圈环筋串联成整体受力骨架，外力作用于网面时可沿筋条路径分散传递，避免局部变形塌陷。

　　防护间隙的设定是这类构件设计的关键。环与环之间、径向筋之间的间距需要控制在手指难以探入的范围，同时又不能过密而导致风阻明显上升、通风量下降。六十毫米规格对应的风机扇叶尺寸较小，转速通常较高，网罩筋条布置在保证防护密度的同时，尽量保持通透截面比例，使气流能够顺畅穿过网面进入风叶。金属圆丝的截面形式对气流也较为友好，丝状筋条迎风面窄，绕流阻力小于板条式护罩，适合对散热风量敏感的密闭机柜场景。

　　安装边界方面，该网罩主体轮廓直径与六十毫米轴流风机相匹配，十字筋末端的支耳向外伸出并形成挂钩式结构，可直接卡在风机方形外框的对应位置，或借助小孔通过螺钉、扎带与面板连接。建模时需要重点把握支耳的弯折角度、挂扣开口尺寸以及环筋所在平面的相对高度，确保网罩与风机端面之间留有适当间隙，既不摩擦风叶，又不占用过多轴向空间。对于嵌入式安装的机箱，网罩突出面板的高度直接影响内部装配余量，丝状结构本身厚度小，在紧凑空间中比冲压板式护罩更具优势。

　　从建模思路上讲，这类线材构件适合以空间路径扫描的方式构建，先依据风机外径确定各圈同心圆的直径与间距，再绘制十字径向筋的中心轨迹，末端支耳处按实际折弯走向绘制三维曲线，最后沿路径赋予统一的金属丝截面。环筋与径向筋相交位置需保证实体连续贴合，还原焊接或一体成型后的连接状态；支耳挂孔、端头圆弧过渡也要如实表达，避免出现干涉或应力集中的尖角。整体模型以金属质感呈现，能够直观反映丝架的空间层次与装配关系。

　　在实际选型中，这类护罩常与标准小型轴流风机配套，用于PLC控制柜、变频器柜、焊接设备、电源箱体、工控主机以及小型冷却单元的通风口。设备维护人员在带电运行状态下靠近风口时，网罩可防止手指误触；机箱内部若有线缆松脱或螺钉掉落，护罩也能阻挡异物卷入风叶，降低叶片打损与卡停故障。户外或多尘环境中，网罩还可作为初滤层的支撑骨架，外侧贴合防尘棉使用。

　　结构设计上还需考虑网罩的受力工况，设备搬运、碰撞以及清洁擦拭时，网面可能受到侧向按压，环筋与径向筋的交汇节点是主要承力位置，足够的焊接结合长度或丝径强度可保证网面不产生永久变形。支耳作为唯一与风机连接的部位，其挂钩形状要兼顾装拆便捷与固定可靠，过松会在风机振动中产生异响甚至脱落，过紧则不利于快速装配。六十毫米这一规格在小型散热风机中用量较大，配套护罩的尺寸一致性、筋条对位精度以及端面平整度，都会直接影响现场安装效率与长期运行的稳定性。
