长条形黄铜合页铰链精密结构

　　这款长条形黄铜合页铰链的三维结构，面向需要高耐蚀、高装饰性与稳定转动配合的门窗、箱体、精密柜类及小型设备翻盖场景展开设计。整体采用细长排式布局，沿长度方向整合多段同轴铰轴结构，避免普通短合页在长门板上多点对位困难、受力不均的问题。从实际装配逻辑看，长排铰链在柜门开启过程中可将门板自重与外部载荷沿整条铰轴分散传递，单位长度轴套承受的剪切力显著降低，适合实木柜门、金属检修门、游艇舱门、仿古家具以及对外观质感要求较高的展示柜使用。

　　建模时先以两端圆形铰轴头作为回转基准，确定整条铰链的旋转轴线，再沿轴线拉伸叶片主体。叶片部分采用平直薄板形态，边缘做圆角过渡，既减少黄铜板材冲压或铣削后的锐边风险，也避免装配时刮伤门板与框体。叶片两端预留沉孔与通孔组合，安装螺钉沉入板面后不会突出，保证门板闭合时叶片与框体表面贴合紧密。孔位沿长度方向按等距与端部避让双重原则布置：端部孔位距离叶片端头保留足够边距，防止黄铜件拧紧时出现边缘开裂；中间孔位间距兼顾门板受力分布，避免长门板在频繁开合后出现局部松动。

　　铰轴区域采用多层卷圆轴套交错配合的结构，固定侧与活动侧的轴套沿轴向交替排列，穿入整根销轴后形成连续回转副。这种结构在三维建模中需要严格控制各轴套的同轴度，轴套内径与销轴外径之间保留合理转动间隙，间隙过小会在黄铜表面氧化或存在粉尘时出现卡滞，间隙过大则会导致门板下垂、开启旷量增大。轴套端部设置限位与收口结构，销轴装配后不易沿轴向窜动，同时两端圆润的轴头形成外观收口，与黄铜抛光后的金色表面相协调。

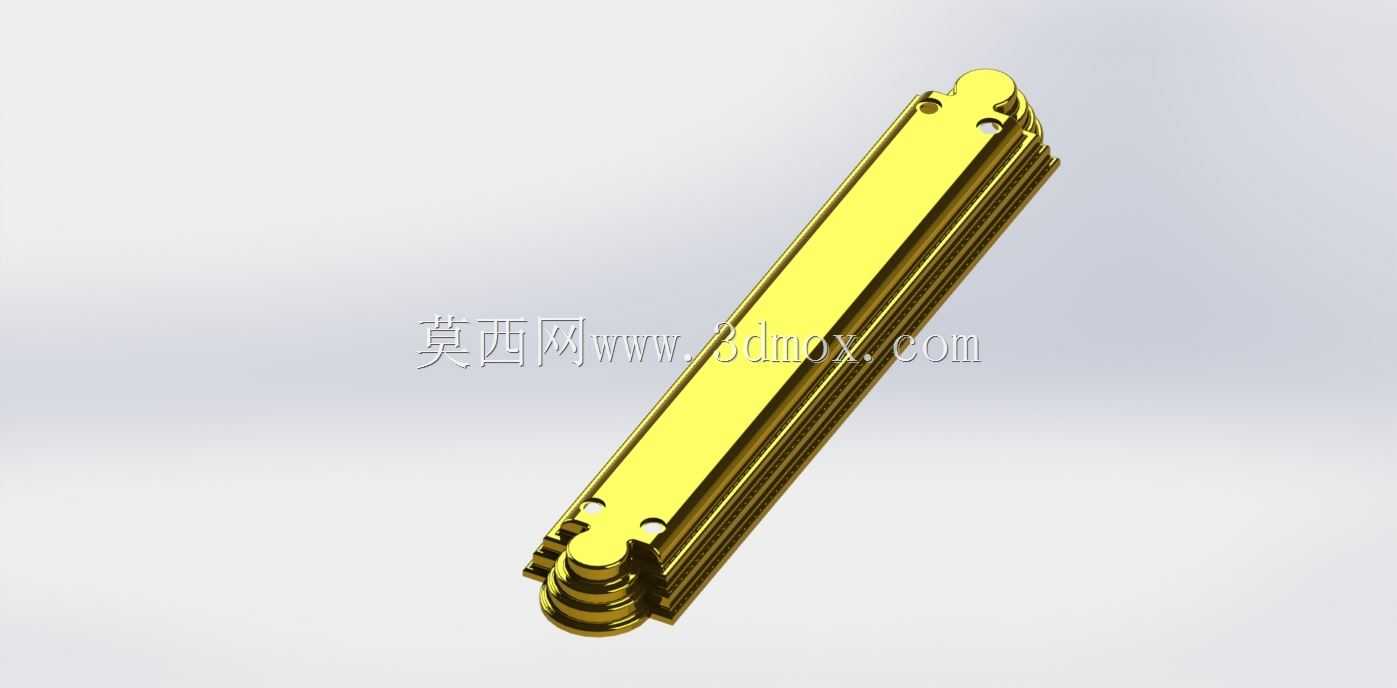

　　材质表现上，模型通过黄铜金属质感体现产品表面处理特征，实际产品可采用抛光、拉丝或仿古做旧等工艺。黄铜本身在潮湿环境中具有较好的耐蚀能力，用于卫浴柜、户外箱柜或沿海设施时，相比普通钢制镀锌合页更不易出现锈流污染门板的问题。由于黄铜硬度低于钢材，设计轴套与销轴配合时需关注磨损寿命，高频率开合场合可在销轴表面增加硬化处理或采用不锈钢销轴配黄铜轴套的组合，兼顾耐蚀与耐磨。

　　安装边界方面，细长叶片要求门板与框体的贴合面具备较好直线度，若门框存在焊接变形或木材翘曲，强行拧紧紧固件会使铰链叶片产生内应力，开合时转动阻力增大并伴随异响。三维装配中应校核门板全开角度下铰链与门板、框体之间的干涉情况，尤其是端部圆轴头突出叶片厚度的区域，需要在门框开槽或预留沉位。埋入门板的安装方式可将铰链叶片部分嵌入木槽或金属槽，使门缝间隙更小、外观更整洁；明装方式则对加工精度要求较低，适合现场检修与后期更换。

　　结构细节上，叶片与轴套连接处采用过渡圆角并增加局部材料厚度，因为开门瞬间扭矩集中在卷圆与平板交接位置，薄边尖角容易在长期疲劳载荷下产生裂纹。模型中将该区域做成连续加厚曲面，有利于冲压卷圆或精密铸造时材料流动，也便于后续数控加工去除余量。多道平行加强筋沿叶片长度方向布置，在不明显增加整体重量的前提下提升薄板抗弯刚度，减少长铰链拧紧后的板面起伏。

　　从选型角度看，此类长排合页并非单纯以单个螺钉拉力判断承载能力，而应结合门板重量、重心位置、开启频率、安装螺钉数量以及框体材料共同评估。门板重心越远离铰链轴线，轴套承受的径向力矩越大；当门板高度较大而宽度较窄时，长排铰链能够提供更稳定的支撑，减少上下端窜动。三维模型中完整保留孔位、轴套分段、端部圆角和加强筋特征，可直接用于干涉检查、门板运动模拟、安装孔位出图以及表面工艺确认，帮助结构设计人员在家具五金、船舶配件、特种箱柜和装饰工程中快速完成合页布局与装配验证。
