十五毫米机器人辐条式行走轮

　　这类小直径行走轮主要面向桌面级机器人、小型移动平台、教学实验装置以及轻载自动化模组的装配需求。整机空间往往比较紧凑，轮体不能只按外观件处理，而要同时兼顾轴孔配合、轮辋支撑、侧向刚性、地面接触稳定性和后期拆装维护。十五毫米级别的轮子虽然尺寸不大，但在机器人底盘中承担的作用很直接：它把驱动轴或从动轴的转动转化为平台位移，并在启停、转向、越障和轻微冲击时维持轮体形状，避免因薄壁结构变形造成偏心、卡滞或轨迹偏差。

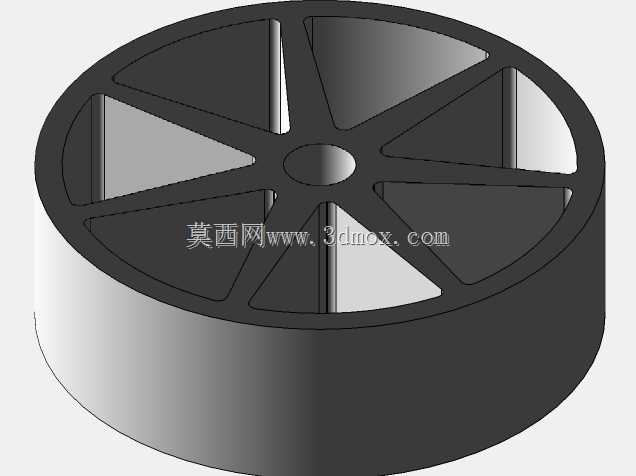

　　从结构上看，该轮采用轮辋、中心轮毂和多根辐条组合的形式。外圈为连续圆柱面，能够提供较稳定的接地宽度，减少小型机器人在平整桌面、实验台、薄板地面或轻型轨道上行走时的晃动。轮辋具有一定轴向厚度，不只是薄片圆盘，这使轮体在承受侧向力时更可靠，尤其在差速转向、原地旋转或底盘轻微偏载时，外缘不容易出现翘曲。中心轮毂围绕轴孔形成局部加厚区域，用于传递扭矩并保证与轴件的配合边界；辐条则从轮毂向外放射布置，把轮辋受到的地面反力传递到中心区域，同时在轮面留出大面积镂空。

　　镂空辐条方案的价值在于控制转动惯量和材料占用。小型机器人对重量变化较敏感，轮体若采用实心圆盘，虽然建模简单，但会增加从动轮随动阻力，也会提高驱动轮加速和制动时的惯性负担。采用放射状肋板后，轮面材料集中在主要传力路径上，非受力区域被去除，整体质量更低，转动响应更轻快。对于教学机器人、竞赛小车或轻型演示平台，这种结构还能在视觉上清楚展示轮体受力骨架，便于装配人员理解轮毂、辐条和轮辋之间的关系。

　　设计时需要重点控制中心孔与轮体外圆的同轴度。小型轮件的尺寸余量有限，若轴孔偏置，低速行走时会产生周期性起伏，底盘上搭载的传感器、摄像头或轻量执行机构也可能受到影响。轮毂端面应保持足够的接触宽度，以便与轴套、卡环、紧定螺钉或联轴器形成稳定定位。若作为主动轮使用，中心孔可根据实际轴径进行键面、扁位或顶丝孔扩展；若作为从动轮使用，则可在轮毂内加入小轴承或衬套，使轮体绕固定轴顺畅旋转。

　　轮辋外圆面适合作为包覆轮胎或防滑套的基础面。裸轮可用于低载荷、低速度的光滑地面验证；若需要增加摩擦，可在外圈套装橡胶圈、硅胶套或聚氨酯胎面。胎面安装后，轮体有效外径会增加，设计底盘离地间隙和传感器安装高度时应把包覆层厚度计入边界。轮辋两侧的边缘应保持圆角或连续过渡，避免套入弹性胎面后被锐边切割，也能减少轮体在轻微侧擦导向面时的应力集中。

　　辐条与轮辋、轮毂交接处不宜做成尖锐交汇。实际建模时应在根部保留圆角或加厚过渡，使注塑、3D打印或机加工过程中的材料连续性更好。小型零件在层积成型时，细长辐条如果根部过薄，容易在压装轴件或受到冲击时断裂；而适当增加根部厚度，对总质量影响很小，却能明显改善抗扭和抗弯能力。辐条数量和角度需要在刚性、重量与外观之间平衡，过多辐条会增加材料并缩小镂空区域，过少则会使轮辋局部支撑不足。

　　安装边界方面，轮体直径属于十五毫米量级，适合微型底盘和紧凑机构。轴向宽度要与底盘支架间距匹配，轮体两侧应预留轴套、垫片或卡环位置，防止行走时与支架摩擦。中心高度决定底盘最低离地间隙，装配时还要考虑轮轴与底板、电池、控制板之间的干涉。若四个轮子同时使用，同轴两侧轮体的外径、胎面厚度和轮毂定位面应尽量一致，否则平台会出现跑偏、转向半径不稳定或从动轮拖滞等问题。

　　在实际应用中，这种轮件既可作为机器人装配练习中的自制行走部件，也可作为轻载输送小车上的导向轮、支撑轮或辅助轮。它的结构逻辑接近经典辐条轮辋：外圈负责接触和包容胎面，中心轮毂负责定位与传扭，中间辐条负责支撑和减重。对于结构设计人员来说，建模时不应只绘制轮面造型，还要把轴孔长度、轮辋宽度、辐条厚度、根部圆角、胎面安装余量以及支架间隙一并考虑，这样零件从三维造型走向真实装配时，才能满足小型机器人稳定行走的工程要求。
