摩托车链轮适配转接座结构设计

　　该转接座主要用于摩托车后轮传动系统，解决BST轮毂与RENTHAL链轮之间的安装匹配问题。实际装车场景中，改装轮毂、链轮品牌或孔距不一致时，直接装配往往会出现螺栓孔错位、贴合面悬空、链轮中心与轮毂回转中心不同轴等问题；该零件通过中间过渡法兰形式，把两侧不同的安装接口统一到同一刚性构件上，使链轮能够稳定固定在轮辋侧，并随车轮同步旋转。

　　从功能上看，零件承担链轮定位、扭矩传递和安装补偿三类作用。外圈均布的安装耳用于与轮毂侧连接，耳片上设置通孔，便于螺栓穿过并压紧贴合面；中部环形基体承担主要承载，链轮工作时受到链条拉力、冲击载荷和反复交变载荷，基体需要保持足够刚度，避免链轮偏摆。内圈及周边开孔结构则用于减重、避让和链轮侧固定，多个异形孔并非单纯装饰，而是在保证螺栓连接区域、环形承力带和辐板过渡强度的前提下，去除低应力区材料，降低旋转件质量。

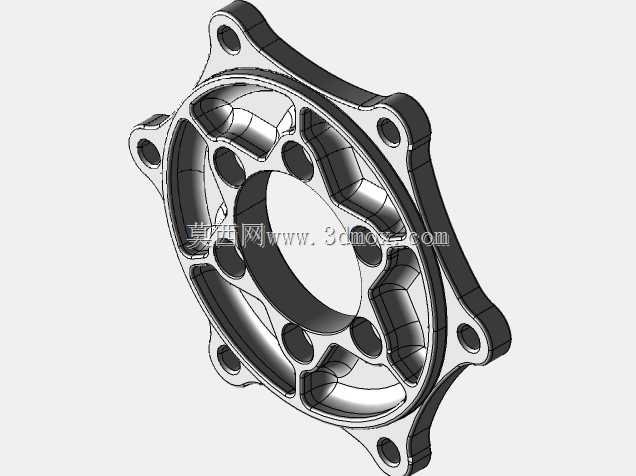

　　结构设计上，整体采用盘状法兰加外伸耳座的形式。外耳沿圆周分布，使螺栓夹紧力能够均匀作用于轮毂配合面；耳座与中环之间通过圆滑过渡连接，减少尖角造成的应力集中。中部大孔围绕车轮回转中心布置，孔壁形成连续环形支撑，有利于保证链轮安装后的同轴度。链轮侧的固定孔位围绕中心呈圆周排列，孔间距与链轮安装孔对应；轮毂侧孔位则按照BST轮毂接口布置，两侧孔系通过实体辐板连接，形成稳定的载荷传递路径。

　　安装边界方面，该零件属于薄片式回转连接件，轴向厚度受后轮链轮与轮毂之间的间隙限制，过厚会改变链条线位置，导致链轮与链条啮合偏斜；过薄则会降低夹紧刚度，运行中容易产生变形。外轮廓直径需覆盖链轮安装孔分布圆，同时不能与轮辋、刹车部件或链条发生干涉。外耳端部采用圆弧收边，既方便在有限空间内布置螺栓孔，也能降低边缘磕碰风险。各安装孔中心应严格落在同一分度圆上，孔轴方向与零件端面保持垂直，否则螺栓锁紧后会产生附加弯曲应力。

　　建模时应优先建立回转基准轴线，再以该轴线为中心绘制两端面轮廓和孔系。外耳、中环、内圈和减重孔之间的连接区域要保留合理壁厚，尤其是孔边到外轮廓、孔边到孔边之间的距离不宜过小，以免热处理或受力时出现薄弱截面。配合面应保持平整，链轮贴合面与轮毂贴合面之间的平行度需要控制，才能保证链条运转时齿面受力均匀。对于承受链条冲击的位置，可在辐板转折处设置圆角和加强过渡，避免截面突然变化。

　　在传动系统中，链轮适配器虽然不是直接啮合件，但会影响链条张紧、后轮动平衡和链轮寿命。若适配器同轴度不足，链轮旋转时会产生径向跳动，链条出现周期性松紧变化；若端面不平，则链轮可能倾斜，造成齿侧偏磨。该结构通过多孔位集成、环形承力和外耳锁紧的组合方式，在有限安装空间内完成接口转换，适合摩托车改装、后轮传动维护以及不同品牌轮链轮匹配时进行结构参考。
