雅马哈RD350摩托车离合器膜片压盘

　　在中小排量跨骑摩托车的动力传动链路里，离合器总成承担着发动机曲轴输出扭矩与变速箱输入轴之间的通断切换职责，频繁起步、换挡、半联动工况下，压盘组件的刚性、同轴度与受力均匀性直接决定离合手感、摩擦片寿命与动力传递效率。这款适配雅马哈RD350车型的离合器膜片压盘，是原厂离合器总成里的核心承压固定部件，面向OEM替换维修与改装复刻场景开发，所有结构尺寸完全参照实车装配边界测绘，可直接匹配原车离合器鼓、摩擦片组与主轴安装位。

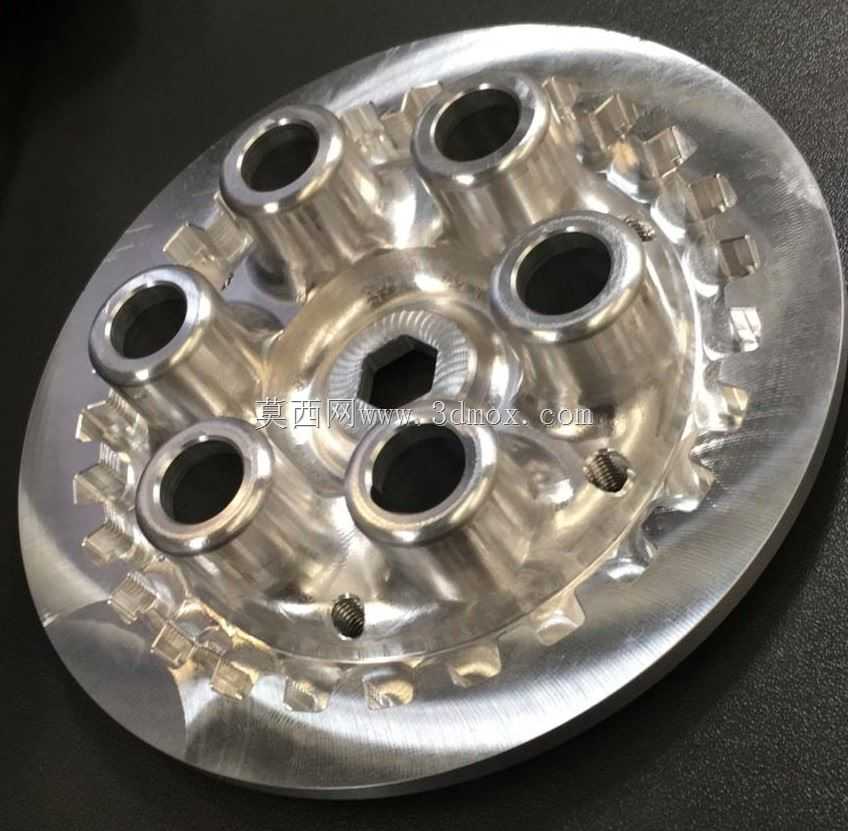

　　从结构布局来看，该压盘采用盘式基体加周向均布承压凸台的构型：外缘环形盘体的外圆周加工有连续内齿结构，齿形与离合器外鼓的内花键槽精准啮合，既约束压盘只能沿轴向平移、无法相对离合器鼓发生周向转动，又能在膜片弹簧施加轴向压紧力时，将扭矩通过齿面啮合平稳传递给整套摩擦片组件。盘体朝向摩擦片的一侧，沿圆周等角度分布六个中空圆柱凸台，凸台内孔为离合器固定螺栓的穿过预留通道，螺栓穿过凸台孔后与离合器中心轮毂的螺纹孔锁紧，将膜片弹簧、压盘、主动摩擦片、从动钢片整体轴向夹持在曲轴输出端的离合器基座之间。六个凸台的端面在装配后直接抵靠膜片弹簧的受力指端，当骑手捏下离合拉杆推动分离轴承轴向移动时，膜片弹簧以支撑环为支点发生杠杆形变，凸台受力带动压盘轴向抬起，解除对摩擦片组的正压力，主动与从动片之间形成间隙，动力传输切断；松开离合后膜片弹簧回弹，压盘重新压紧摩擦片，发动机扭矩通过摩擦力矩传递至变速箱输入轴。

　　设计过程中首先要管控的是同轴度公差：六个螺栓孔的分布圆直径、各孔相对盘体中心轴线的位置度必须严格匹配原车中心轮毂的安装孔位，若孔位偏移会导致锁紧后压盘偏斜，摩擦片局部压紧、局部打滑，不仅会出现离合分离不彻底、换挡打齿的故障，还会造成摩擦片偏磨、局部烧片。其次是外缘齿形的参数匹配，齿厚、齿距、齿根圆角都要和离合器外鼓的内齿槽对应，侧隙过大会在急加速、急减速工况下产生冲击异响，加速齿面磨损；侧隙过小则会出现卡滞，压盘轴向移动受阻，离合分离行程不足。盘体本体采用等强度轻量化设计，在保证轴向承压刚性、避免大扭矩下压盘翘曲变形的前提下，非受力区域做了镂空减材处理，既降低离合器总成的旋转惯量，让发动机转速升降响应更迅捷，也减少了不必要的材料消耗。中空凸台的壁厚经过受力校核，在螺栓锁紧预紧力与膜片弹簧反复交变载荷作用下，不会出现凸台根部断裂、孔位变形的问题，凸台与盘体衔接的位置做了圆弧过渡，消除应力集中点，应对摩托车高频次离合操作的疲劳工况。

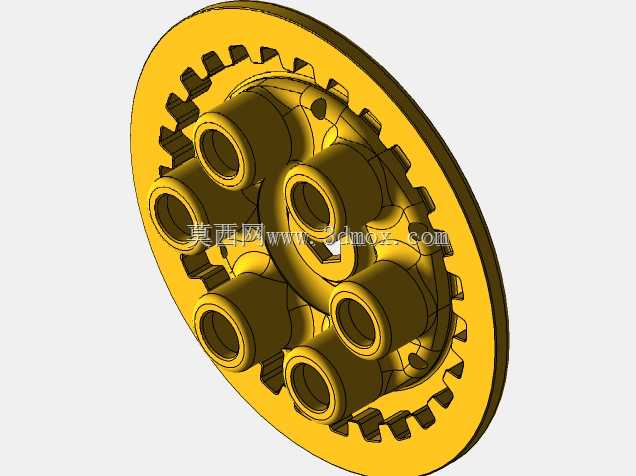

　　实际装配边界方面，该压盘的外缘直径完全适配RD350原车离合器腔的内部空间，不会和离合器侧盖、分离机构发生运动干涉；轴向厚度尺寸匹配整套摩擦片组的堆叠厚度与膜片弹簧的自由行程，安装后离合自由行程符合原车维修手册的调节范围，无需额外加装垫片调整。压盘的压紧工作面平面度有严格要求，表面平整无凸起凹陷，保证和相邻摩擦片端面全周均匀接触，压紧力分布一致，避免动力传递过程中出现抖动、打滑。在维修替换场景中，该部件可以直接替换老化变形、齿面磨损、凸台断裂的原厂压盘，无需对周边离合器壳体、主轴、分离机构做任何改装；在改装复刻场景下，该三维结构也可为强化离合器开发提供基准，工程人员可在此基础上调整材质热处理工艺、提升齿面硬度，适配动力升级后的更大扭矩输出。整个零件的建模完整还原了所有装配特征，齿形轮廓、凸台内孔、过渡圆角、镂空加强筋均按实车尺寸构建，可直接用于干涉校验、装配模拟与加工出图。
