雅马哈TZR250摩托前叉底部联板夹钳

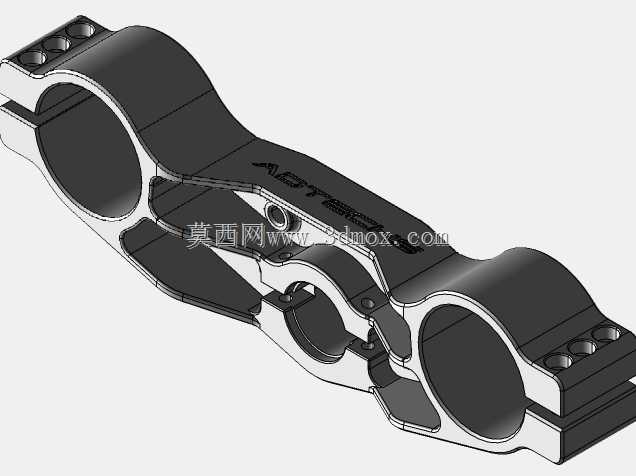

　　这套夹钳结构面向两冲程运动摩托前悬挂的刚性连接需求，核心作用是把左右两根前减震外管在靠近轮轴的低位位置横向锁固，配合上联板形成上下双夹持点，抑制前叉在制动、入弯和颠簸路面下的外张扭转变形。整车改装场景里，原厂低位联板往往受铸造工艺限制，壁厚分布偏保守，夹持孔周围容易在激烈驾驶后出现微变形；这套结构按实际装车尺寸反推，把两个大直径抱箍孔作为主定位基准，孔心距、孔轴线平行度和前叉外管外径直接对应实车装配边界，建模时先锁定两孔中心距，再向两侧延伸锁紧耳和中间连接梁，避免后期出现孔位对不上、减震管装不进的问题。

　　从受力路径看，前轮受到的纵向制动力和横向侧向力先传到减震筒，再通过抱箍接触面的摩擦力传递到夹钳本体。抱箍采用开口夹紧形式，每个夹持孔外侧布置多颗锁紧螺钉，螺钉拧紧后开口收窄，在减震外管圆周形成均匀抱紧压力；螺钉孔周边做了凸台加厚，避免局部压溃和螺纹滑牙。中间连接梁不是简单直板，而是随受力走向做成变截面流线形态，在两抱箍之间传递弯矩和扭矩，同时在中部预留附属安装孔，可用于固定线束、油管或小型传感器支架。梁体上的减重凹腔和加强筋交替布置，既去掉低应力区多余材料，又保证高应力区连续传力，适合整块铝坯通过CNC铣削完成。

　　外形与安装边界方面，两个大夹持孔的内径按前叉外管配合尺寸设定，开口槽宽度控制在既能产生足够夹紧变形、又不会在拧紧时超过材料屈服范围。夹钳上下端面需要与减震筒限位台阶、挡泥板或刹车管路周边保持间隙，因此模型外缘做了避让倒角；左右两端螺钉组的位置要留出扳手操作空间，不能让螺钉头与前叉管、轮轴螺母发生干涉。中部小孔和台阶面用于附属件定位，孔径和沉孔深度按常用螺栓规格设计，装配时可先轻带抱箍螺钉，调整前叉左右高度和前后平行度，再按交叉顺序拧紧，防止单侧受力造成卡滞。

　　设计思路上，结构把“抱紧可靠、扭转刚度高、装配可调整”放在前面。抱箍内壁承担主要摩擦传力，不能依赖螺钉剪切；因此内壁保持完整圆弧接触，开口位置避开最大弯矩区。连接梁与抱箍交接处采用大圆角过渡，降低应力集中，表面筋线同时承担工艺加强作用。对于CNC加工而言，毛坯可选用铝合金板料或锻铝方坯，一次装夹完成正面型腔、孔位和粗外形，翻面二次找正后加工背面及开口槽；开口槽建议在精加工抱箍孔前预留工艺连接，或在工艺筋支撑下加工，防止夹持变形影响孔圆度。

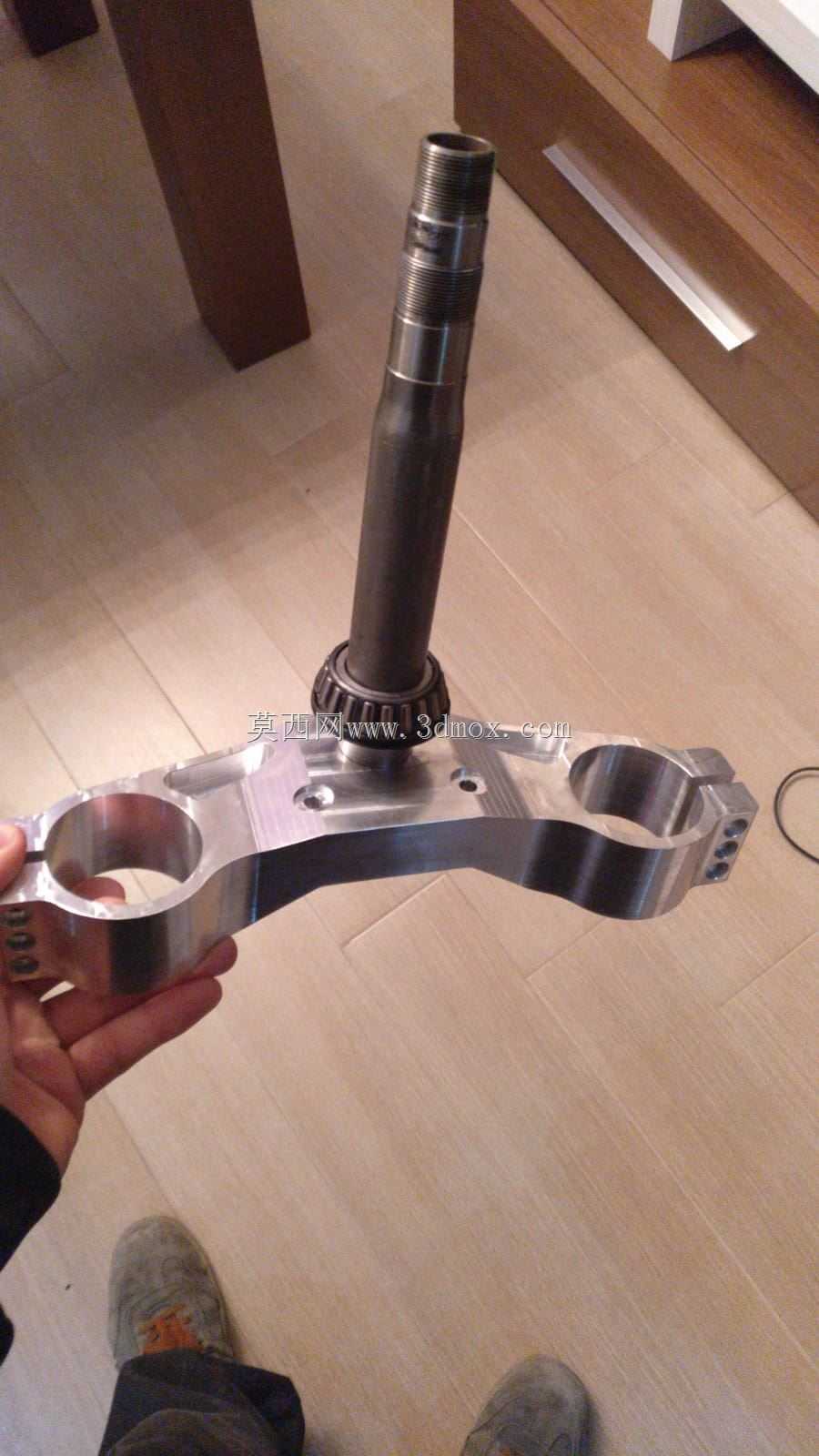

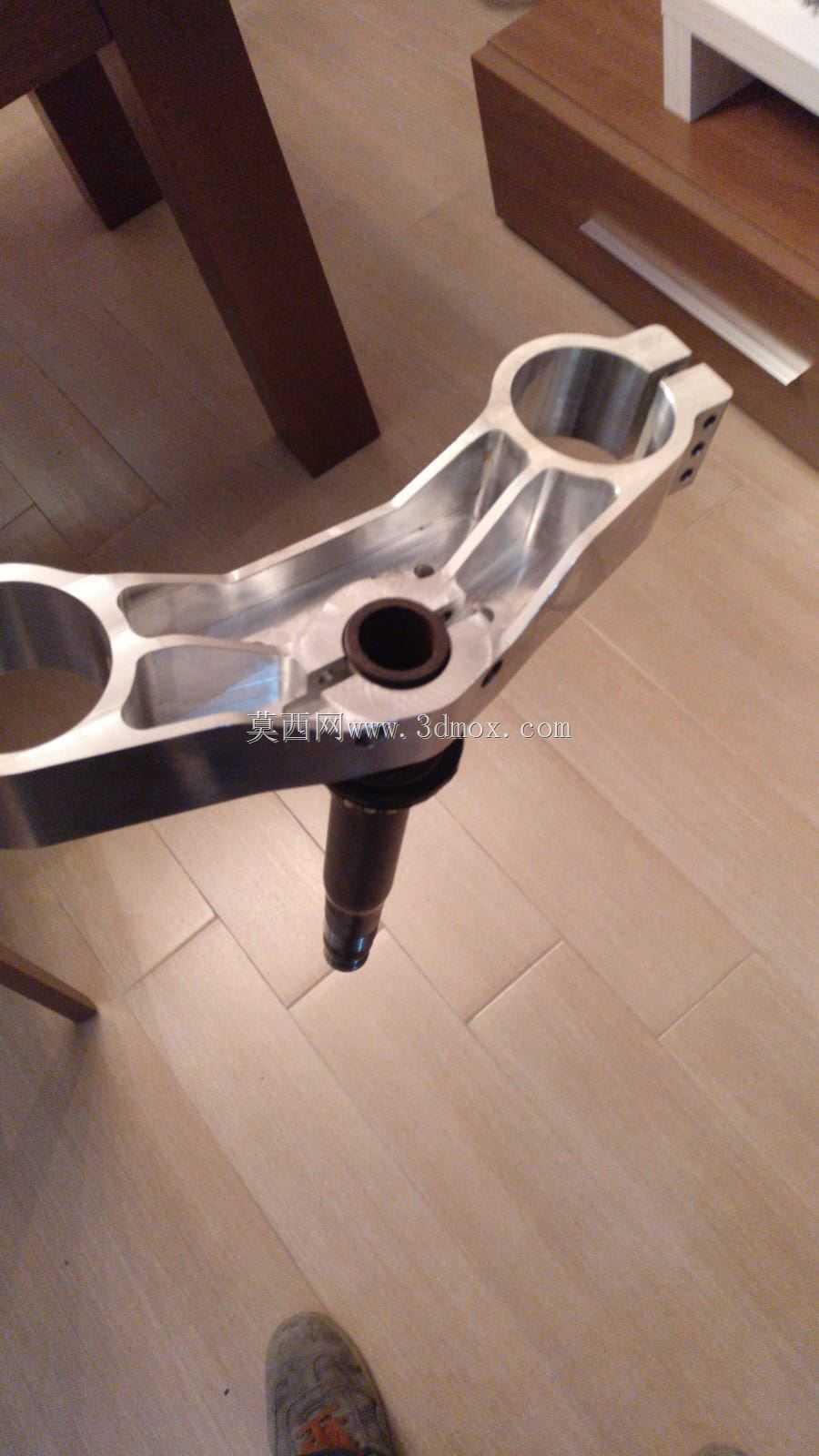

　　实际维修和改装应用中，这类低位夹钳不仅是连接件，也影响前叉几何一致性。若两孔平行度不足，减震管会被强制偏置，前减震动作发涩，轮胎偏磨；若夹紧力不足，重刹时联板可能相对前叉管滑移。模型在孔位、开口、螺钉凸台和梁体刚度之间做了平衡，既保留实车装配尺寸，又体现数控制造的可加工性，可用于结构校核、加工工艺规划、改装件设计参考以及前悬挂装配关系演示。
