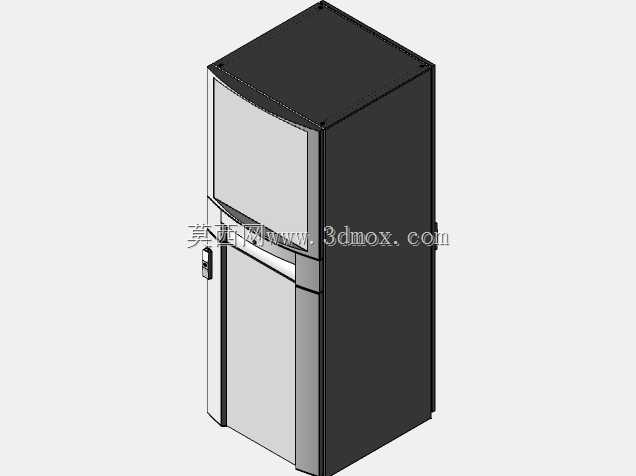

威图立式工业电气控制柜结构设计

　　这款立式工业柜体的结构设计，核心围绕工业现场电气元件集成安装的实际需求展开，在做整体结构排布时，首先考虑的是车间、机房等安装场景的空间适配性，柜体采用窄进深、高立式的整体轮廓，能够适配靠墙安装、成排并柜安装等多种现场布局，单柜安装时预留的侧边操作空间仅需满足柜门90度开启即可，不会额外占用过多车间通道面积，成排并柜时侧边的拼接法兰做了隐藏式设计，拼接后柜体间缝隙均匀，不会出现积灰死角，也方便后期整排柜体的母排连通作业。

　　从实际用途来看，这款柜体主要用于工业现场低压配电回路、PLC控制单元、通讯中继模块、驱动变频器等电气元件的集中安装与防护，能够为内部电气元件提供稳定的安装承载，同时隔绝现场的粉尘、飞溅液体、意外碰撞等外界干扰，保障电气系统长期稳定运行。在功能特性设计上，柜体采用上下分舱的结构布局，上部舱室主要预留为散热区域与进线区域，可安装顶部散热风机、顶部进线格兰头，下部舱室为主要的元件安装舱，内部预留了标准的安装梁固定孔位，可适配不同深度的安装板、导轨、线槽等标准安装附件，柜门采用带锁的单开结构，锁具位置设置在柜门侧边偏下位置，方便操作人员站立状态下直接开启，柜门内侧预留了线槽与元器件安装位，可布置按钮、指示灯、人机界面等操作元件，柜门与柜体之间的密封胶条采用连续发泡结构，关闭后能够达到对应的工业防护等级要求，避免粉尘与水汽进入柜体内部。

　　设计思路上，整体框架采用型材拼接的结构形式，框架的承重点做了加厚处理，底部预留了叉车孔与接地安装位，方便柜体的转运与现场固定安装，柜体的侧板采用可拆卸式结构，后期维护时可以直接拆除侧板进行侧面接线作业，不需要完全拆解柜体框架，顶部做了微倾斜的防水檐设计，即使是在有少量凝露或者顶部滴水的场景下，液体也会顺着檐边流到柜体外部，不会渗入柜体内部。在安装边界的设计上，柜体的外部轮廓尺寸严格适配标准工业柜体的安装模数，内部安装板的安装孔位间距符合通用电气安装的标准尺寸，用户不需要额外打孔就可以直接固定市面上绝大多数标准规格的电气元件，柜门的开启角度做了限位设计，最大开启角度不超过120度，避免柜门开启过度碰撞旁边的柜体或者墙面，同时柜门的铰链采用可拆卸式结构，现场安装时如果需要反向开门，只需要拆解铰链更换安装位置即可，不需要额外加工柜体结构。

　　在细节结构处理上，柜体的所有边缘都做了折边钝化处理，没有裸露的锐边，避免安装维护人员作业时被划伤，柜体内部的安装梁采用可调节式设计，可根据内部元件的高度灵活调整安装梁的上下位置，适配不同尺寸元件的安装需求，下部舱室的底部预留了格兰头安装区域，可根据现场进线方向选择底部或者侧边进线，进线区域的盖板采用可拆分式结构，不需要完全拆除整个底板就可以完成进线作业，大幅提升现场施工的效率。柜体表面采用喷塑处理，涂层厚度均匀，能够适应工业现场的弱腐蚀环境，长期使用不会出现掉漆、锈蚀的问题，框架的拼接处都做了导通处理，保证整个柜体的电气连续性，满足现场接地保护的安全要求，避免出现柜体带电的安全隐患。
