罗克韦尔PowerFlex7000中压变频驱动器

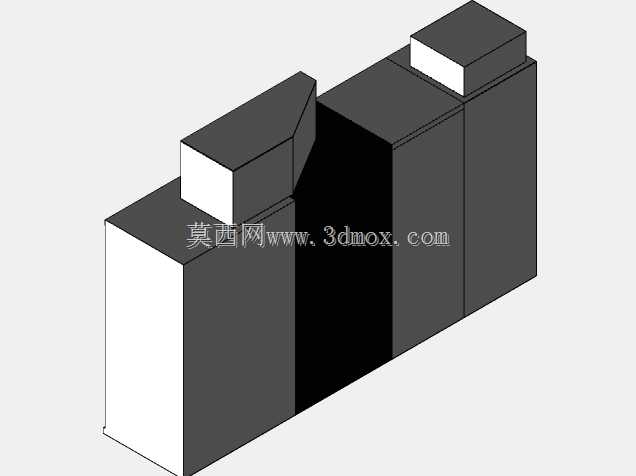

　　这套三维数模还原的是罗克韦尔PowerFlex 7000系列中压变频驱动器的整机柜体结构，属于工业大功率传动场景里的核心调速设备。从数模呈现的多柜并排布局可以看出，整机采用模块化柜体拼接的形式，不同功能单元沿柜体进深方向依次排布，顶部凸起的独立舱段对应功率单元、通风风道或者主控接线区域，整体外形为规整的长方体落地式结构，柜体正面预留检修门开合空间，侧面设置柜间拼接定位结构，底部带有落地安装的固定基座边界。

　　从实际工程应用来看，这类中压驱动器普遍部署在冶金、矿山、电力、市政水务、大型石化厂区的中压配电传动车间内，用来驱动6kV或者10kV等级的大功率中压电机，比如矿山的主通风机、水厂的大型供水泵、钢厂的轧线辅传电机、火电厂的引风机与凝结水泵。传统中压电机直接工频启动时，启动电流可以达到额定电流的5到7倍，不仅会对厂区中压电网造成剧烈冲击，引发母线电压骤降影响同回路其他精密设备运行，还会让电机与拖动负载承受极大的机械冲击扭矩，大幅缩短轴承、叶轮、联轴器的服役寿命。PowerFlex 7000这类中压变频驱动器通过输出连续可调的电压与频率，让电机可以按照预设的斜率平滑升速，把启动电流限制在额定电流范围内，同时根据现场工艺需求实时调节电机转速：风机水泵类负载遵循立方转矩特性，转速下调后轴功率会随转速三次方下降，在变负荷工况下节能收益非常显著；输送、轧机类恒转矩负载则可以通过转速精准匹配工艺节拍，减少节流阀、挡板这类耗能调节部件的损耗。

　　数模在结构设计上完全贴合工程现场的安装逻辑：首先柜体的整体外轮廓严格按照实际产品的安装边界搭建，多柜并柜后的总宽度、单柜进深、柜体高度都预留了现场运维所需的安全距离——工程现场电气柜安装规范要求柜前至少留出1.2米以上的检修操作空间，柜后留出不小于0.8米的风道维护与接线空间，数模里柜体侧面的拼接面没有多余外凸结构，保证多柜并柜时可以紧密贴合，柜间的动力母排、控制线缆可以通过柜体顶部或者侧面的贯通线槽走线，避免外露。柜体顶部的凸起舱段在实际结构里对应独立的通风散热通道，中压大功率驱动器运行时功率器件发热量极大，采用柜体上下贯通的强迫风冷风道，冷风从柜体下部的进风滤网进入，依次流过功率模块、电抗器、母线腔体，热风从顶部凸起的排风舱直接导出到电气室的热风通道，避免热量在柜内循环堆积，数模里把顶部舱段的独立外形做了准确还原，结构设计人员在做厂区电气室布置时，可以直接依据这个外形预留顶部排风管道的对接空间，不会出现风道干涉的问题。

　　从柜体内部的功能分区逻辑来看，并排的柜体分别承担不同功能：其中一侧柜体通常布置中压输入隔离开关、输入熔断器、进线电抗器，中间柜体布置核心的功率变换单元、主控PLC、低压控制回路，另一侧柜体布置输出滤波组件、输出接线端子与制动单元，各个功能舱段之间设置金属绝缘隔板，既满足中压设备的电气安全爬电距离要求，也能在某个单元出现故障时把电弧、热量限制在独立舱室内，避免故障蔓延。数模虽然是简化的外观结构，但把各个柜体的高低差、顶部舱段的错位布局都做了还原，结构工程师在做生产线三维布局时，可以直接把这套柜体模型导入厂区总图，核对柜体与厂房立柱、电缆桥架、接地端子排的相对位置，提前预判安装时的吊装路径——这类中压驱动器单柜重量往往达到数吨，进场时需要预留足够宽的电气室大门，吊装时叉车或者行车的作业半径也要提前在三维布局里核验，避免现场就位时发现通道宽度不足。

　　对于设备选型与电气设计人员来说，这套数模的价值在于可以快速完成电气室的柜体排布规划：不需要等待厂家提供最终的精细生产图纸，在项目初步设计阶段就可以按照柜体的外形尺寸预留安装基础、预埋地脚螺栓的位置，同时核对柜前操作面的人机工程距离，保证操作人员在柜前操作触摸屏、分合隔离开关时没有空间阻碍。柜体的外观棱角、门板分割位置也和实际产品保持一致，后期做车间运维培训、虚拟巡检动画时，也可以直接基于这套模型搭建场景，让运维人员提前熟悉柜体的检修门位置、紧急停止按钮的安装区域，减少现场实操的熟悉成本。
