户内嵌入式塑壳断路器防护箱体结构设计

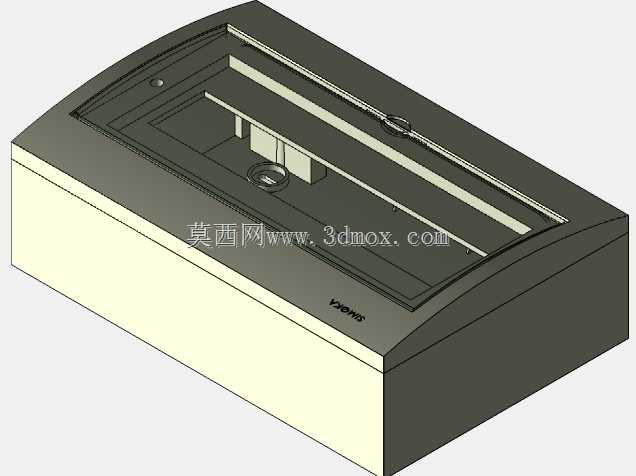

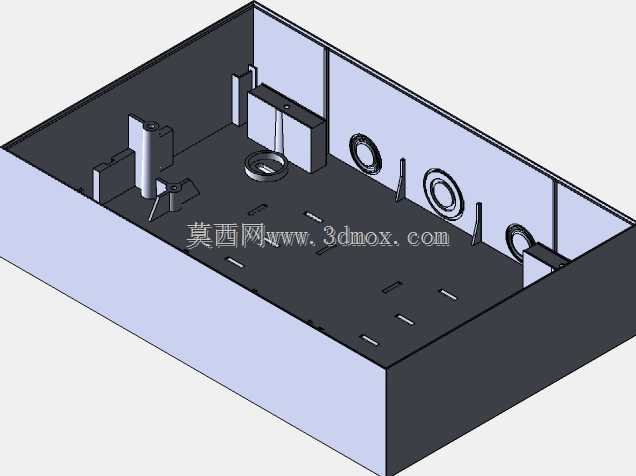

　　日常民用建筑、小型商业空间的终端配电场景里，这类塑壳断路器箱是末端回路保护的核心承载部件，主要承担微型断路器的安装固定、带电部件隔离防护、操作界面外露供运维人员分合闸操作的作用，区别于工业场景的大型动力柜，这类箱体更偏向小回路数的终端配电，常见于住宅入户强电井、家装墙面暗装位、小型商铺的配电点位，用来承载过载保护、短路保护的微型断路器，同时避免非专业人员误触内部带电铜排与接线端子。从结构设计逻辑来看，整个壳体拆分为底座、顶盖、透明操作盖三个核心部件，底座是整个箱体的安装基准，背部预留了墙面安装的固定孔位，内侧设置了断路器导轨的安装卡槽，标准35mm电气导轨可以直接卡入底座的卡槽内，不需要额外打孔固定，底座的侧壁预留了进出线的敲落孔，

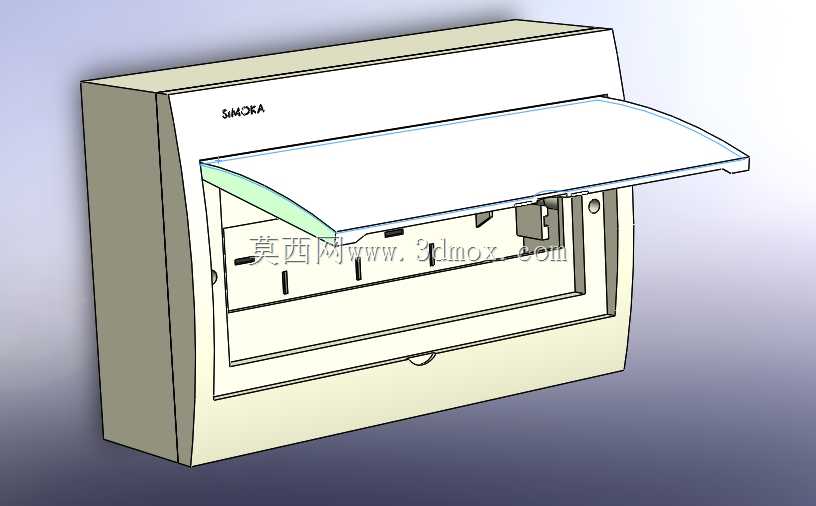

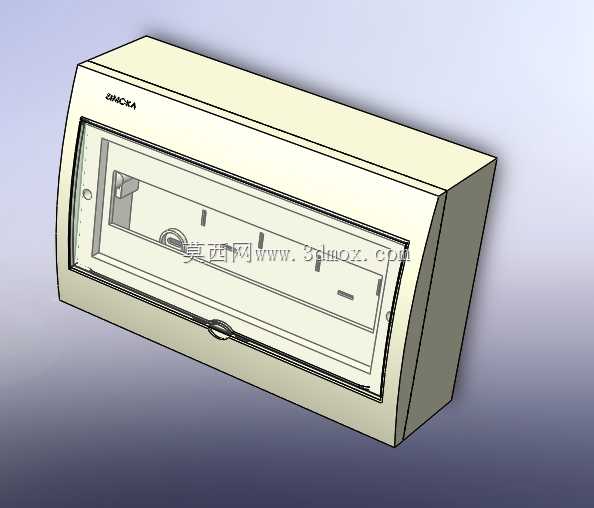

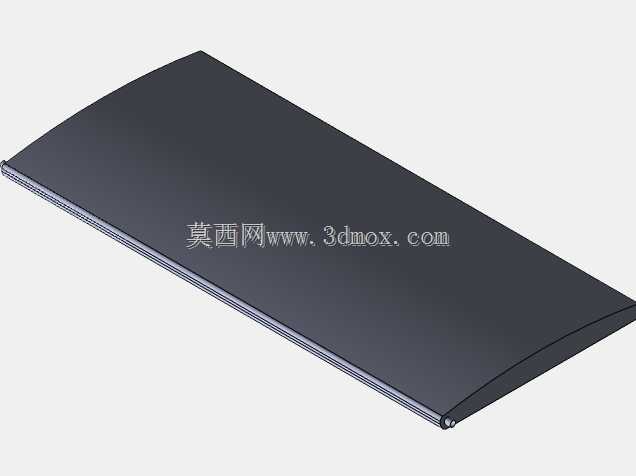

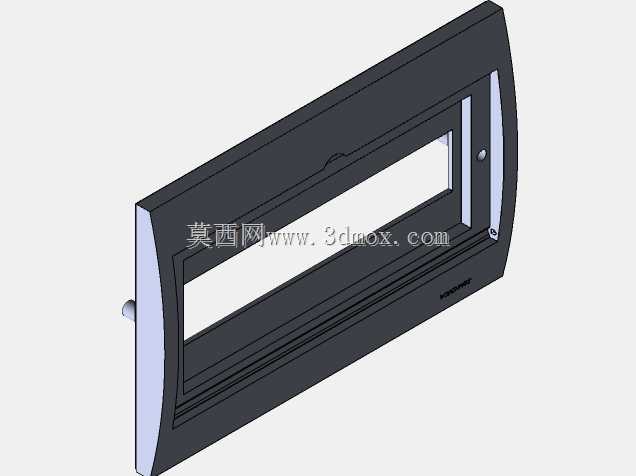

　　不同方向的进线可以根据现场布线需求敲掉对应位置的孔盖，穿入线缆后配合护线套保护线缆绝缘层不被金属或塑料切口割破。顶盖部分是底座的封盖结构，和底座之间采用卡扣加侧边螺丝的双重固定方式，日常运维不需要完全拆下顶盖，只需要打开正面的透明操作盖就能进行分合闸操作，透明操作盖和顶盖之间采用转轴连接，下部设置了卡扣锁位，关闭后可以避免灰尘、水渍溅入内部，同时透明材质不需要开盖就能直观看到每个断路器的分合状态，运维巡检的时候可以快速判断回路通断情况。设计过程中需要重点考虑安装边界的适配性，这类暗装箱体的嵌入深度要匹配常规住宅墙面的抹灰层加砌块厚度，底座的外沿设置了翻边结构，嵌入墙面安装孔之后翻边可以贴合墙面，遮盖安装孔的裁切缝隙，

　　不需要额外做收边处理；明装场景下底座背部的四个固定孔可以直接用膨胀螺丝固定在墙面，不需要额外的安装支架。内部的空间排布要预留足够的接线空间，断路器接线端子距离顶盖内侧的安全间隙要满足低压配电的安全距离要求，避免线缆挤压导致绝缘破损，同时进出线位置要预留零线排、地线排的安装位，每个回路的零线、地线可以对应接在汇流排上，避免多根线缆压接在同一个端子上的安全隐患。透明操作盖的开合角度要大于90度，避免操作断路器的时候操作盖回弹遮挡操作空间，同时操作盖上对应每个断路器的位置预留了操作缺口，关闭盖子的状态下也可以用手指直接推动断路器手柄进行分合闸，不需要频繁开启透明盖，降低运维过程中误触带电部件的风险。壳体的材质选用阻燃ABS工程塑料，

　　满足低压电器外壳的阻燃等级要求，即使内部出现拉弧、打火的情况，外壳也不会持续燃烧，避免火情蔓延，同时塑料材质的绝缘性能可以保证外壳表面不带电，即使人员误触也不会发生触电风险。在建模过程中，三个部件的配合公差要控制在合理范围，底座和顶盖的卡扣配合间隙要预留塑料件的成型收缩量，避免注塑生产之后出现卡扣过紧无法装配或者过松容易脱落的问题，透明盖的转轴位置要做圆角过渡，避免反复开合之后出现应力断裂的情况，所有的棱边位置都做了R1以上的圆角处理，既可以避免安装过程中划伤施工人员，也能减少注塑件的应力集中问题，提升壳体的整体结构强度。这类箱体的设计还要兼顾不同回路数的适配性，同结构的底座可以通过调整长度适配6回路、9回路、12回路等不同规格的断路器安装需求，只需要调整模具的型芯长度就能实现不同规格产品的生产，降低开模成本，同时通用的顶盖、透明盖配件可以减少售后配件的储备品类，提升运维替换的效率。现场安装的时候，首先将底座固定在墙面或者嵌入安装孔内，先将主进线线缆从敲落孔穿入底座内部，固定好35mm标准导轨，将断路器按照回路排布顺序卡装在导轨上，完成主进线和各分回路出线的接线，接好零线排和地线排，确认所有接线端子紧固之后，将顶盖扣合在底座上，拧紧侧边的固定螺丝，最后合上透明操作盖就完成了整个箱体的安装，日常使用过程中只需要定期打开透明盖检查断路器接线位置是否有发热、变色的情况，不需要拆解整个箱体，运维难度很低。
