适配带阀咖啡机的过滤式面罩结构设计

　　在民用应急防护场景的零散需求中，不少人会尝试利用手边现有耗材改造呼吸防护装置，这款适配带阀门咖啡机的过滤面罩，就是基于民用场景下的耗材复用思路完成的结构设计。从实际使用场景来看，这类面罩主要面向非医疗场景下的个人日常基础防护，依托咖啡机过滤组件的多孔材料特性实现颗粒物阻隔，设计之初就明确了不适用医疗场景的定位，避免使用者在高风险环境下误用造成防护失效。

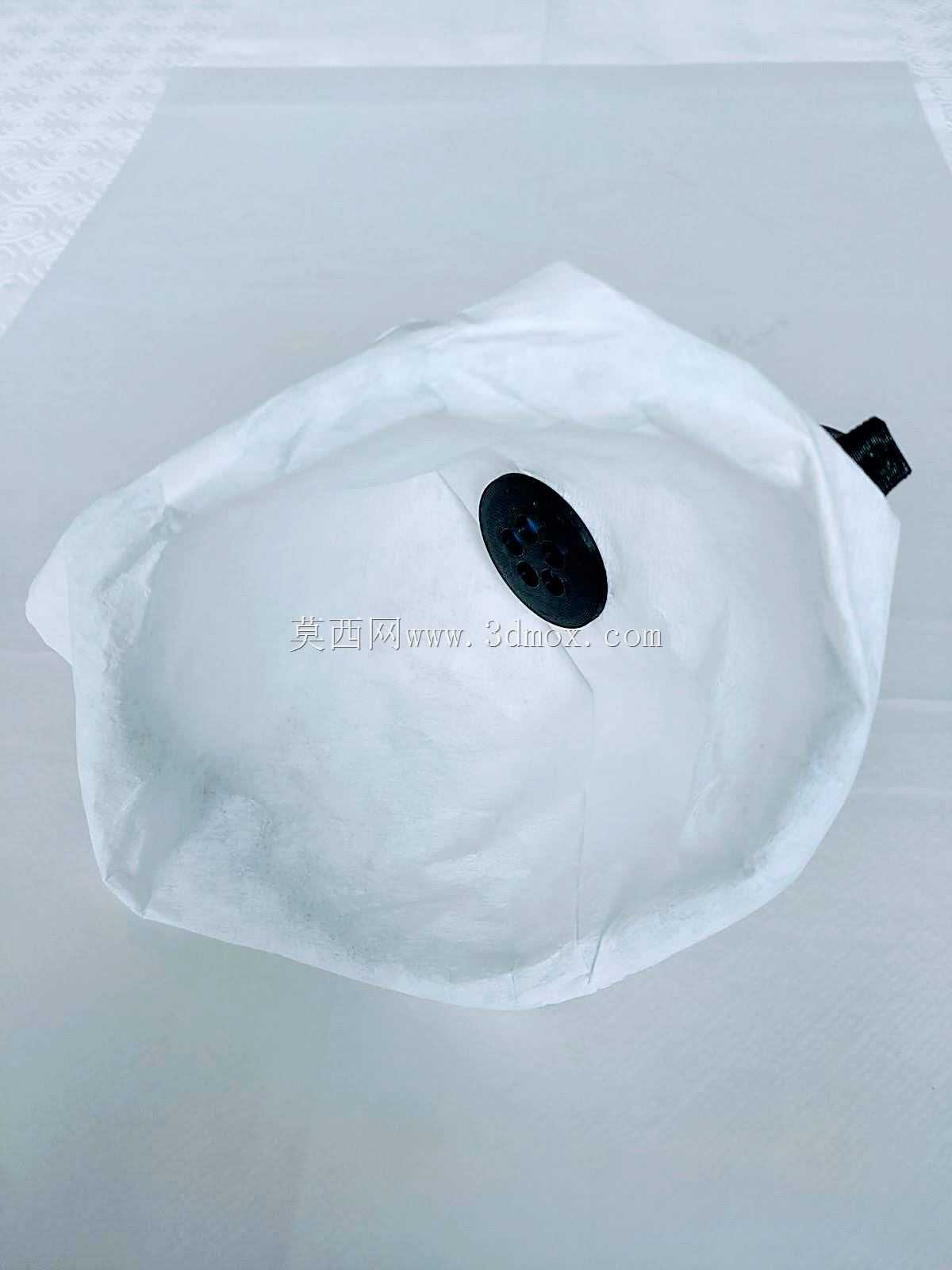

　　从功能特性层面拆解，整个面罩的结构分为面部贴合主体、过滤组件安装位、呼气阀适配结构、固定绑带连接位四个核心部分。面部贴合区域采用贴合亚洲人面部轮廓的曲面造型，在鼻梁、脸颊两侧做了内收的贴合边设计，减少未经过滤的空气从侧面缝隙进入呼吸区的概率，和常规民用防护面罩的密封逻辑一致，但没有设置额外的硅胶密封垫，依靠结构曲面的贴合度实现基础密封，降低整体结构的复杂度，方便使用者自行利用常见材料制作。过滤组件的安装位直接适配带阀门咖啡机的过滤结构尺寸，不需要额外做转接改造，安装时直接将咖啡过滤组件卡入面罩正面的预留卡槽即可，过滤功能完全依托过滤材料本身的多孔结构实现，结构本体仅起到支撑过滤组件、贴合面部的作用，没有额外的过滤层级设计，这一点在设计时做了明确的功能边界划分，避免结构件承担超出自身定位的功能。

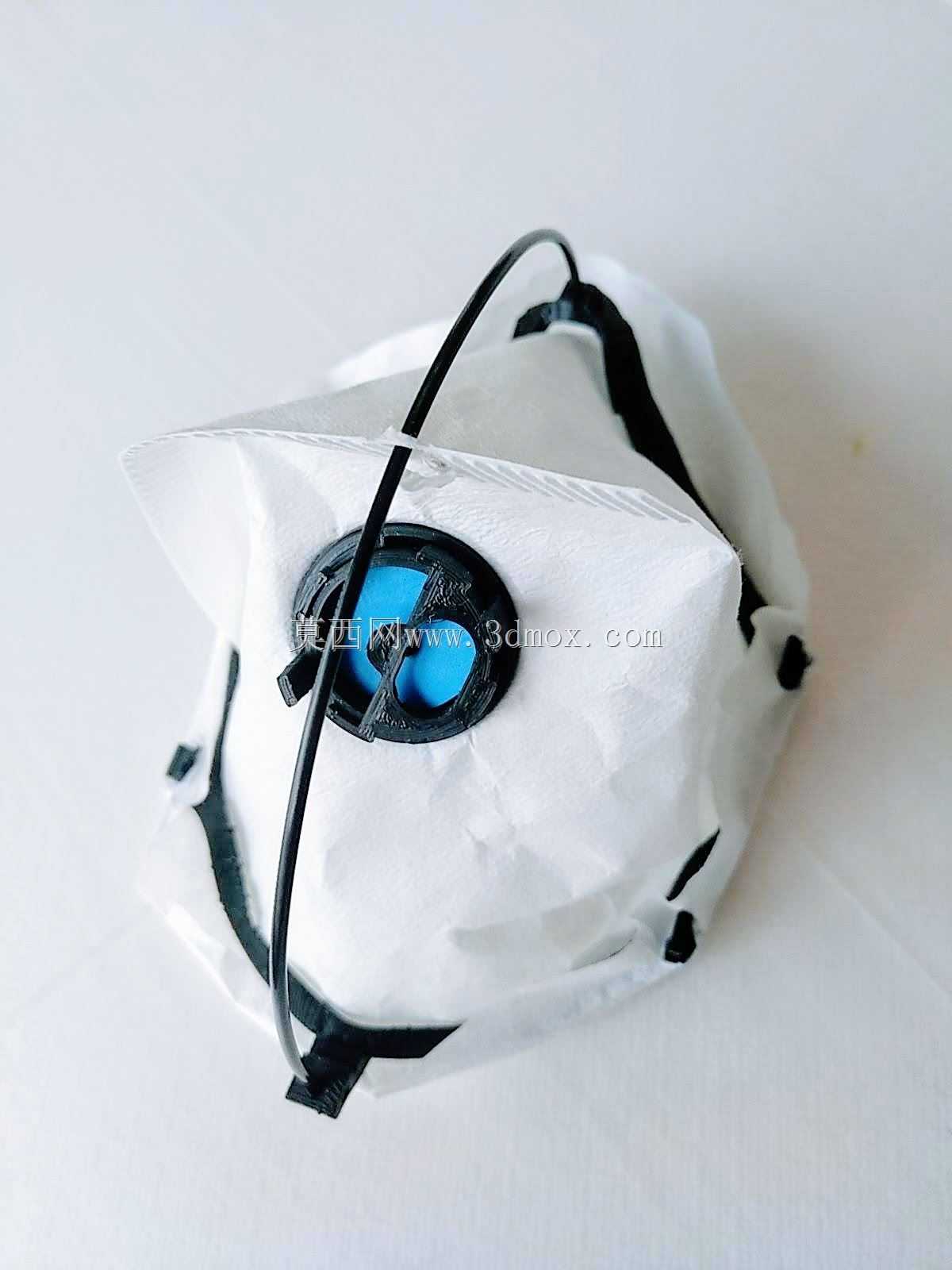

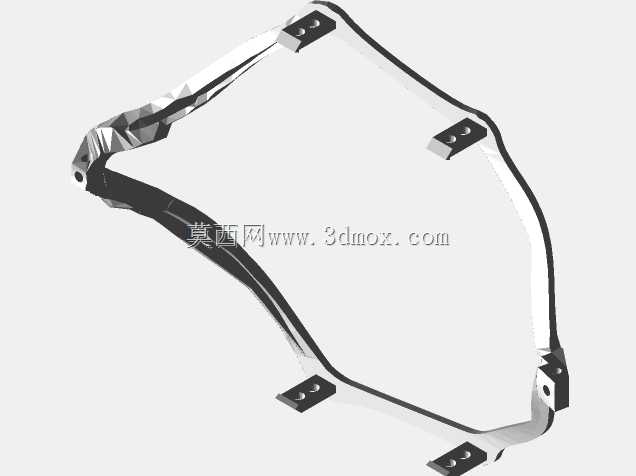

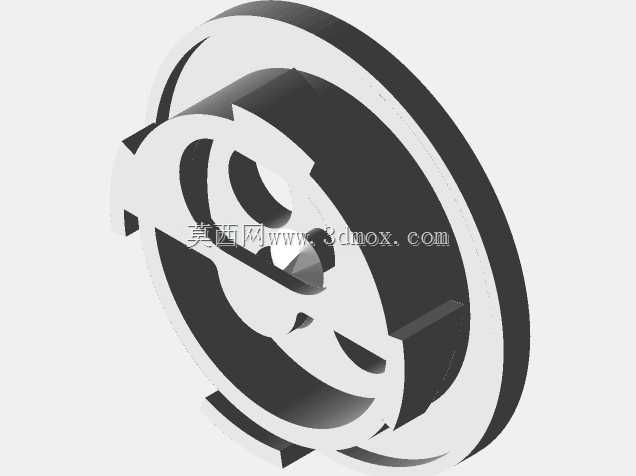

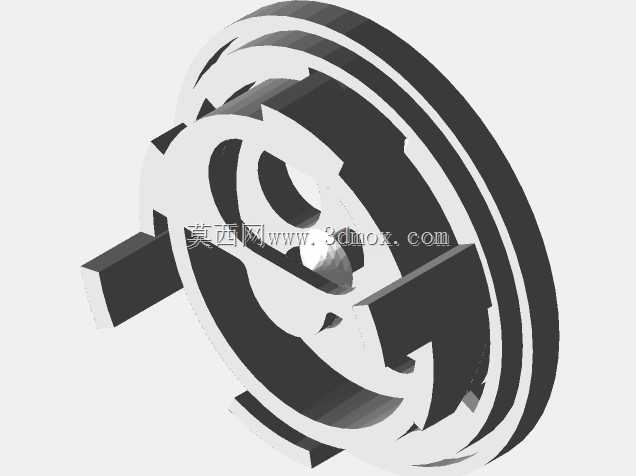

　　设计思路上完全遵循极简原则，没有多余的装饰结构，所有曲面和凸起都服务于功能实现：正面的呼气阀位置直接对接咖啡机自带的阀门结构，呼气时阀门开启排出呼出的湿热空气，降低面罩内部的闷热感，吸气时阀门关闭，迫使所有进入的空气都经过过滤组件，保证过滤路径的完整性。固定绑带的连接位设置在面罩两侧的上下四个点位，和常规头戴式防护面罩的绑带固定逻辑一致，可适配普通弹性绳作为绑带材料，不需要专用的固定配件，进一步降低自制的材料门槛。

　　从安装边界和尺寸参数来看，面罩主体的整体宽度控制在160mm以内，高度控制在130mm以内，覆盖从鼻梁到下巴的完整呼吸区域，不会遮挡视线，也不会对佩戴眼镜的使用者造成镜架干涉。过滤组件安装位的内径尺寸完全匹配常见带阀咖啡机过滤组件的外径，卡槽深度设置为8mm，保证过滤组件安装后不会在呼吸过程中脱落，同时也方便定期更换过滤耗材。需要注意的是，这类自制防护结构在每次使用前都需要检查过滤材料的完整性，在光线充足的环境下观察过滤材料是否存在穿孔、漏光的缺陷，一旦发现破损需要立即更换过滤组件，避免防护失效。

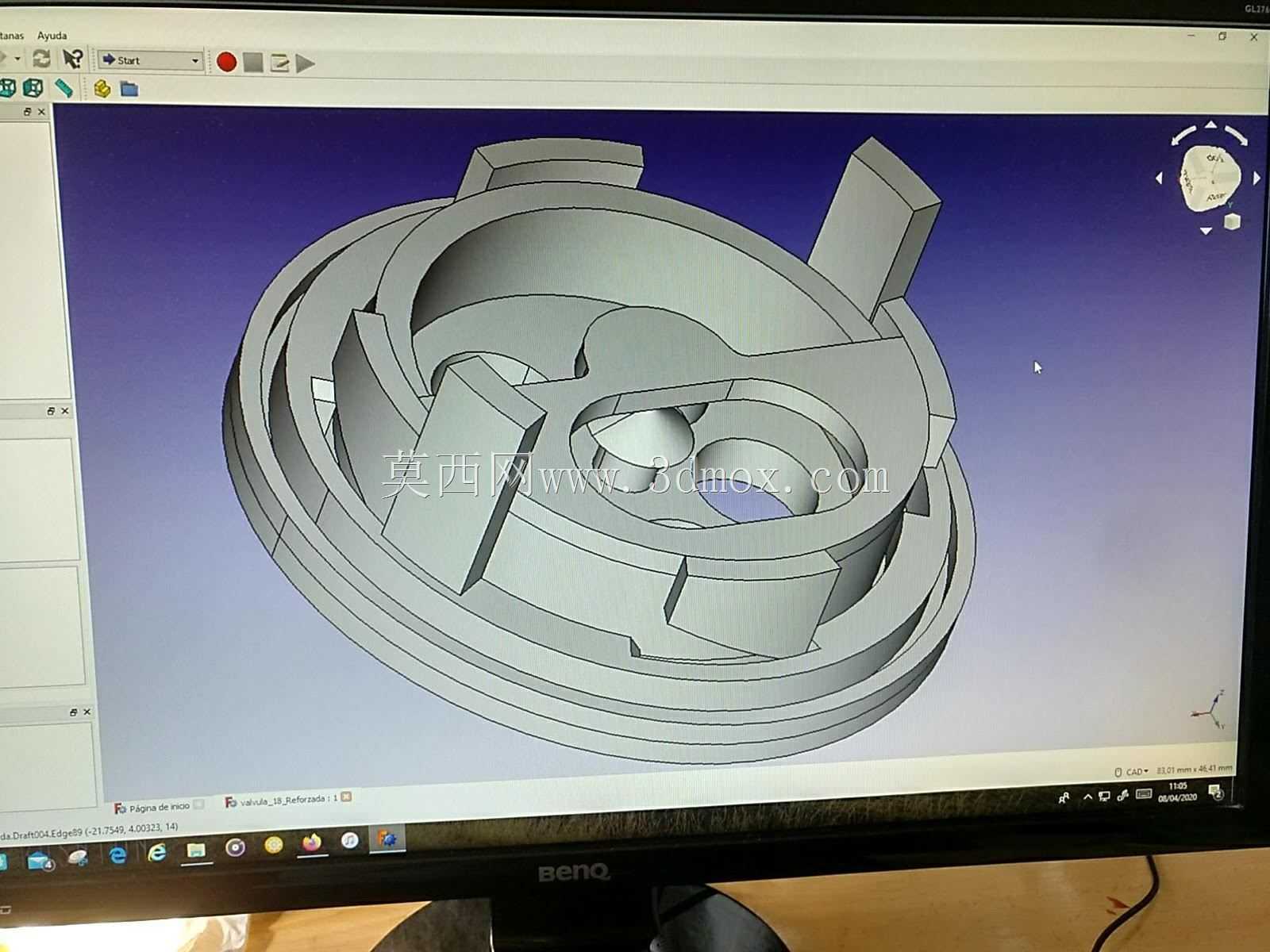

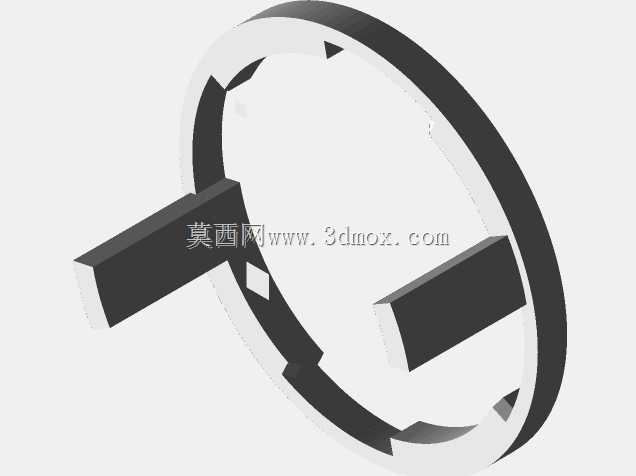

　　整个结构的建模过程中，所有曲面都做了壁厚均匀性处理，主体壁厚设置为2mm，既保证结构有足够的支撑强度不会在呼吸负压下变形，也不会因为壁厚过大导致整体重量过高，长时间佩戴造成面部压迫感。边缘位置全部做了R2以上的圆角处理，避免尖锐边缘划伤面部皮肤，提升佩戴的舒适度。绑带连接位的开孔尺寸设置为5mm*20mm的长圆孔，可适配不同宽度的弹性绑带，不需要对绑带做额外的裁剪加工。从结构验证的角度，这类设计的核心是保证呼吸气流全部经过过滤材料，因此在建模时特意对所有可能存在缝隙的连接位置做了止口设计，过滤组件安装后，止口结构会压紧过滤材料的边缘，阻断侧漏的气流路径，保证过滤效率。
