汽油过滤装置内部剖切结构

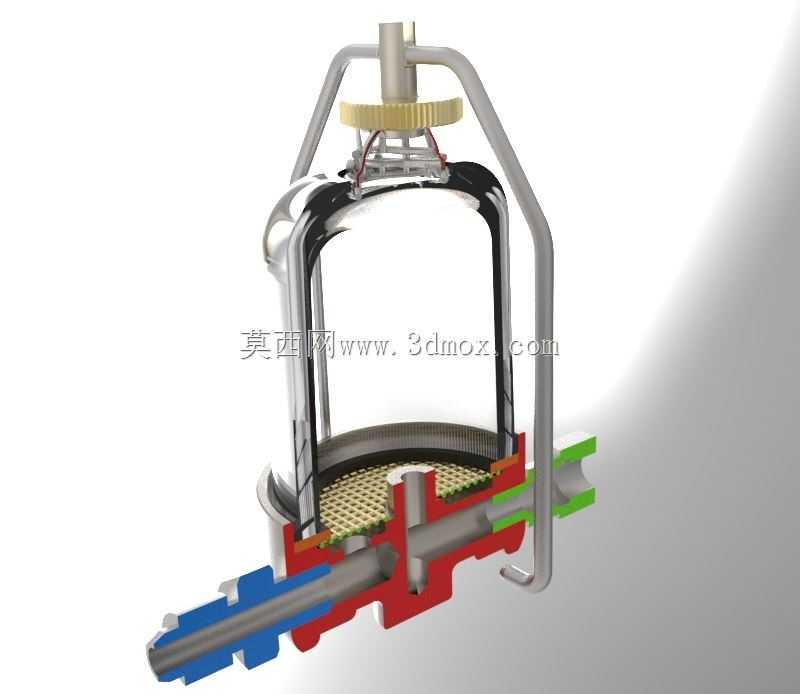

　　这套剖切结构展示的是燃油供给系统中的汽油过滤装置，重点呈现滤罐、内部滤芯、进出油管路、密封连接和外部防护框架之间的装配关系。模型采用透明化与剖视结合的表达方法，能够直接看到燃油进入腔体后的流向、滤芯承载位置以及下部阀座与管路的对接方式，适合用于燃油附件结构分析、教学演示和同类过滤产品方案校核。

　　从实际使用场景看，汽油过滤器主要布置在内燃机供油链路中，位于油箱与化油器或喷油系统之间，作用是拦截汽油中的颗粒杂质、胶质碎屑和运输维护过程中混入的异物，避免细小颗粒进入精密计量部件。若过滤环节失效，杂质可能造成喷嘴磨损、针阀卡滞、供油不畅或燃烧不稳定，因此该类部件虽然结构不复杂，却直接关系到发动机启动、怠速和加速工况的稳定性。

　　模型下部以横向管路作为主要安装边界，两端接口通过不同颜色区分进油侧与出油侧，便于理解流道方向。中间红色区域对应阀体和滤芯底座，承担管路连接、腔体定位、密封压紧和流道分配功能。设计时需要重点控制接口轴线高度、法兰或接头伸出长度、管路外径以及安装面之间的相对位置，避免在整机布置时与车架、油管、护罩发生干涉。对于维修更换型过滤器，接口位置还应保留足够的扳手空间，便于拆装接头而不拆卸周边部件。

　　滤罐内部可见多孔过滤层，滤芯呈圆盘状布置在腔体下部，燃油从接口进入后需经过过滤介质再流向输出侧。滤芯上方保留了较大的沉降与缓冲空间，可使流体在罐内速度降低，减少杂质直接冲击滤材的情况。罐体外形采用近似钟形的封闭轮廓，上部圆弧过渡有利于承压均匀，下部与底座配合形成可拆或压紧式结构。工程设计中，罐体壁厚、卷边位置、密封圈压缩量和滤芯支撑网格都需要结合工作压力、脉冲载荷及燃油相容性进行校核。

　　顶部结构包含中心接管、压紧件和齿轮状调节或传动零件，外部由弯管框架环绕。框架并非简单装饰，它在剖切模型中体现了防护、吊装或操作支撑的设计意图：一方面可减少滤罐受碰撞后产生变形，另一方面为顶部拆装、提拿或附属部件安装提供边界。顶部杆件与罐体之间保持间隙，建模时应注意弯管半径、端部固定点和中心轴线的同心关系，这些细节会影响实物焊接、折弯和装配工艺。

　　结构思路上，该装置把流体通道、过滤元件和承压外壳分成三个层次处理。底层横向管系负责与外部油路连接；中层滤芯与阀座负责杂质拦截和流向控制；上层罐体与框架负责封闭、承压和防护。这样的分层方式有利于在三维设计中分别检查密封面、流道截面和外形包络。尤其在剖切状态下，可以清楚观察到滤芯并非悬空放置，而是由底部网格和周边限位结构支撑，防止油压波动时产生位移。

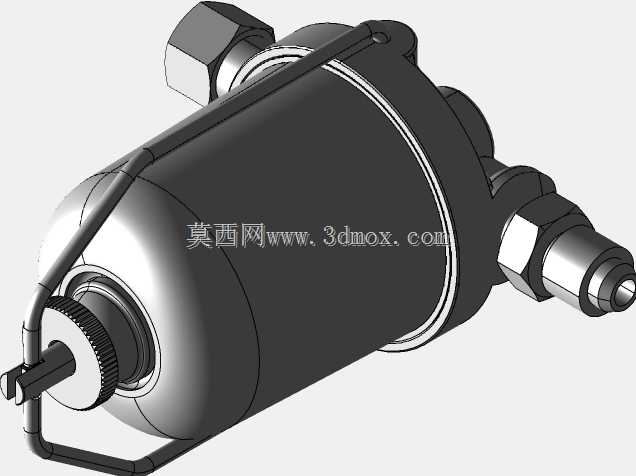

　　外形尺寸方面，模型的最大宽度由两侧横向管路接头决定，最大高度由顶部中心管和弯管框架决定，罐体直径则决定滤芯有效过滤面积。布置时不能只关注主体圆柱轮廓，还应把彩色接头、端部接口、顶部突出轴和框架弯管全部纳入包络体检查。若用于车辆或小型动力设备，安装空间通常比较紧凑，油管弯曲半径、接头插拔方向和滤罐拆卸方向都要在数模阶段提前确认。

　　密封设计是该类产品的关键。罐体与底座之间需要形成稳定压紧面，滤芯周边也要避免燃油旁通。若密封面受力不均，可能出现未经过滤的燃油直接流向输出侧，使过滤器失去保护作用。三维结构中应明确密封圈槽宽、槽深、法兰压紧行程和紧固件位置；对于采用旋压或卷边固定的滤罐，还要关注壳体材料延展、边缘圆角和装配后滤芯压缩量。

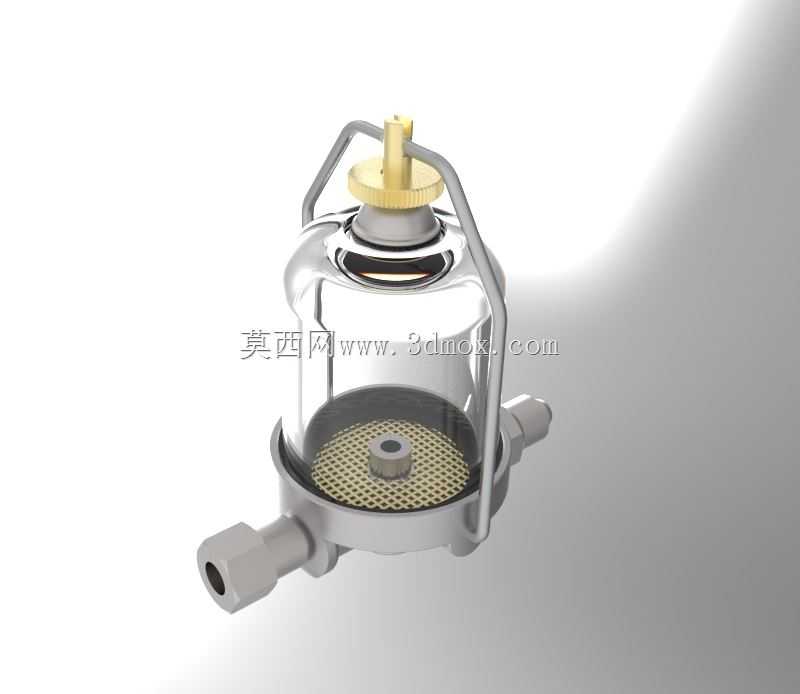

　　从建模表达看，不同颜色用于区分管路、阀体、滤芯、框架和罐体，使复杂装配关系更容易识别。透明罐体可以展示内部滤层，剖切面则保留了底座流道和交叉管路的真实位置。对于结构设计人员，这种模型不仅可用于外观展示，更适合检查油路方向、滤芯拆装路径、外部框架干涉以及顶部操作空间。

　　在维护层面，汽油过滤器属于需要定期更换或清洗的部件，因此设计时应使滤芯位置、罐体连接方式和外部接口具有明确的装配逻辑。模型中下部集中布置流道和支撑结构，上部提供较大的腔体容积，这种形式兼顾了过滤面积、承压外形和拆装便利性。实际选型时，还需结合流量、接口规格、滤芯精度、耐压等级和安装方向综合判断，而三维模型则为这些参数的空间落实提供了直观依据。
