小型概念轿车车体外观曲面结构设计

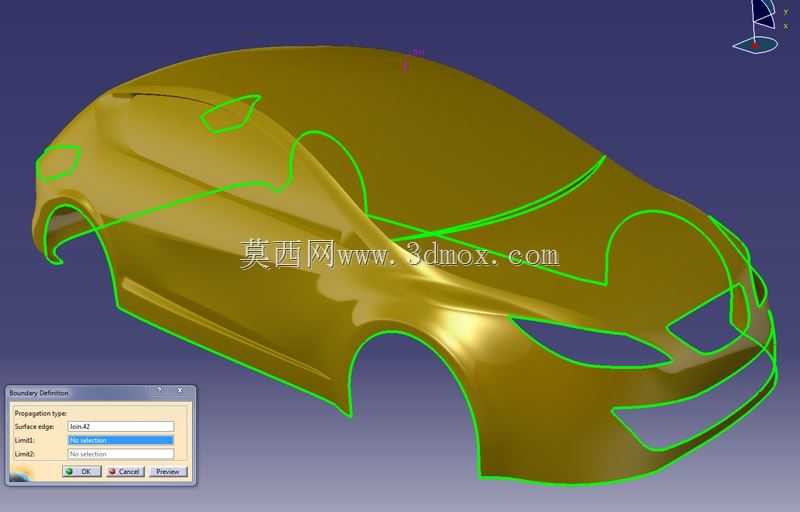

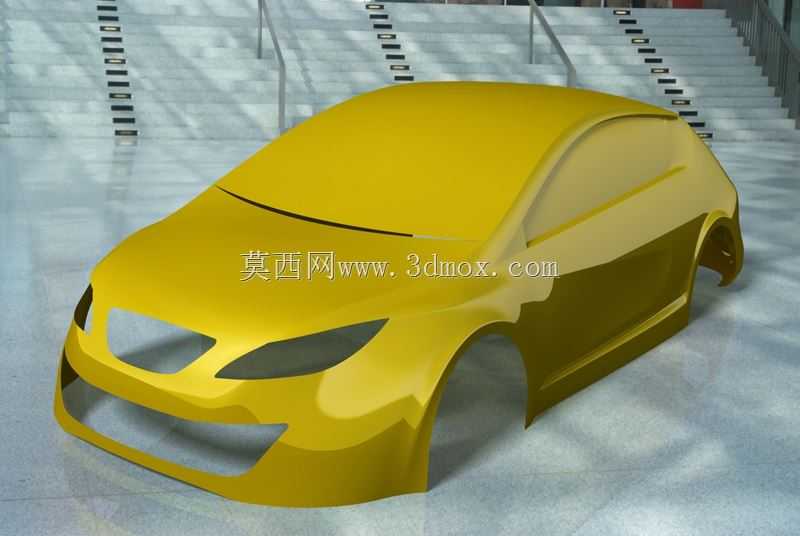

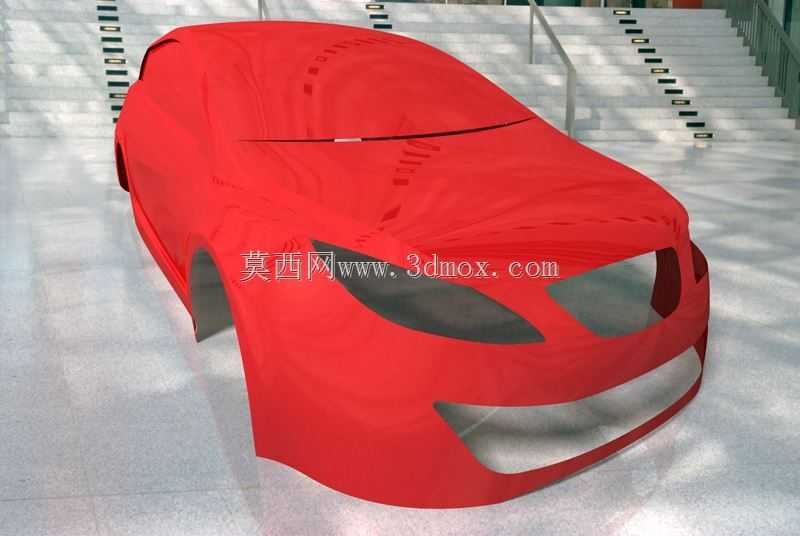

　　这套车体曲面模型面向小型家用概念乘用车的前期造型验证阶段搭建，核心服务于整车造型评审、风阻初步仿真、内外饰安装边界校核这几类核心工程场景，区别于量产车的冻结版数据，这套模型保留了造型迭代阶段的曲面可调性，所有A面曲率连续均控制在G2以上，能够直接对接后续的A级曲面细化工作，不需要重新搭建基础曲面框架。

　　从实际用途来看，这套车体数据可以直接导入CAE仿真软件完成外流场初步分析，验证前脸进气区域、A柱倾斜角度、车尾溜背线条对应的风阻系数区间，也可以用于总布置阶段的人机工程校核，确认乘员舱头部空间、上下车视野边界、翼子板与轮眉的轮胎跳动间隙预留是否满足设计要求。模型仅保留了车体外观覆盖件的基础曲面，没有包含车门分缝线、钣金加强筋、安装卡扣等细节结构，方便造型团队在评审阶段快速调整曲面走势，不需要处理细碎特征带来的曲面重构工作量。

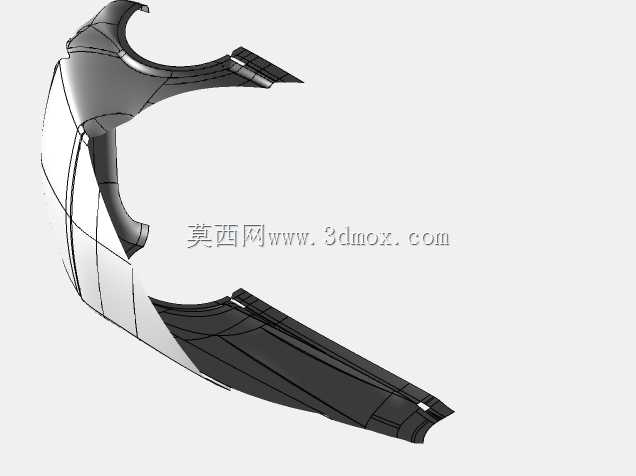

　　设计思路上参考了现有小型两厢车的比例框架，整车总长控制在3.9米到4.1米的A0级乘用车区间，轴距设定在2.5米左右，对应前轮距1.5米、后轮距1.48米的常规小型车尺寸边界，轮拱区域预留了16寸轮毂的安装空间，轮胎跳动的上下行程预留了120mm的安全间隙，不会出现极限工况下轮胎与翼子板干涉的问题。前脸的下进气区域曲面做了内收处理，能够引导气流顺着车侧流向车尾，减少轮腔区域的乱流产生，大灯区域的曲面与引擎盖曲面做了顺滑过渡，没有突兀的折角，既能够降低风阻，也能减少后续冲压工序的面品缺陷风险。

　　车身侧面的腰线采用了渐消面设计，从前翼子板后方起始，顺着车门把手下方延伸至车尾尾灯区域，曲面的高光走势在不同光照角度下能够保持连续，不会出现高光断带的问题，这也是造型评审阶段重点关注的外观品质指标。车顶线条从B柱位置开始缓慢下滑，在保证后排乘员950mm头部空间的前提下，尽可能降低车尾的涡流区范围，兼顾了造型的流畅度与车内空间实用性。车尾的上沿预留了小型尾翼的安装位置，后保险杠区域的曲面做了内凹处理，能够引导车尾气流快速扩散，降低整车的升力系数，提升高速行驶的稳定性。

　　从安装边界来看，这套车体曲面的所有安装配合面都预留了3mm的间隙公差，前保险杠与翼子板的配合面、引擎盖与前围的配合面、车门与侧围的分缝位置都做了等距偏移处理，后续结构工程师在做详细结构设计时，不需要重新调整曲面的边界，直接基于现有曲面做加厚、安装柱、卡扣位的设计即可。前风挡的倾斜角度设定在28度，既能够保证驾驶员的前方视野不被A柱过度遮挡，也能控制风挡玻璃的曲面弧度，避免玻璃成型过程中出现光学畸变问题。侧窗的曲面与车门曲面保持了1.5mm的阶差，符合量产车的外观DTS公差要求，不会出现视觉上的高低不平问题。

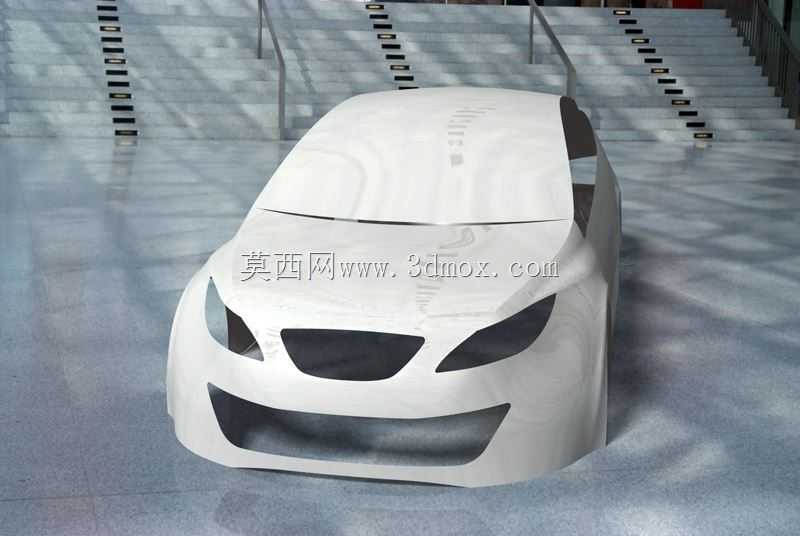

　　在实际工程应用中，这类概念车体模型还可以用于油泥模型的铣削加工参考，将曲面数据导入五轴铣削设备后，可以直接加工出1:1的油泥模型，供造型团队做实体评审，相比纯数字评审，实体模型能够更直观地反映曲面的光影效果，及时发现数字环境下不容易察觉的曲面缺陷。另外这套数据也可以用于展车模型的3D打印制作，通过分块打印后拼接打磨，可以快速制作出小比例的展示模型，用于前期的市场调研与方案展示，不需要开模制作，大幅降低前期概念验证阶段的成本投入。

　　需要注意的是，这套模型属于造型阶段的概念数据，没有考虑钣金冲压的拔模角度、材料回弹等量产工艺问题，后续如果要推进到量产阶段，还需要针对每个覆盖件做冲压工艺性分析，调整曲面的拔模斜度，增加必要的工艺补充面，同时还要考虑碰撞安全的结构要求，在引擎盖、翼子板等区域做行人保护的结构弱化设计，这些内容都需要在后续的详细设计阶段逐步完善，当前模型的核心价值是锁定整车的造型比例与曲面基础框架，为后续的多学科协同设计提供统一的造型基准。
