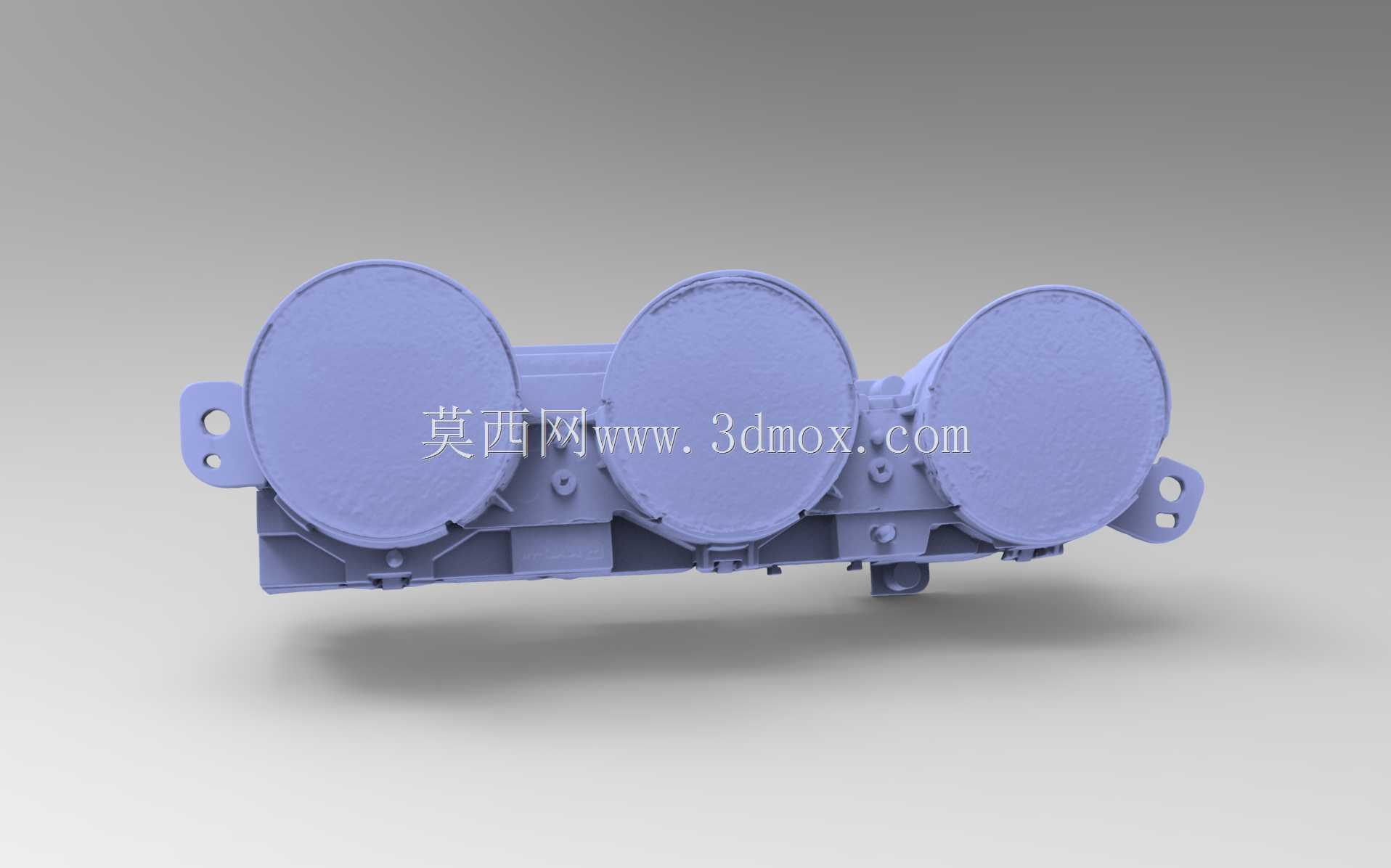

日产350Z跑车三联式中心仪表盘结构

　　这款三联式中心仪表盘是适配日产350Z跑车驾驶舱的核心显示部件，日常装车场景下布置于驾驶位正前方转向管柱上方的中控仪表台预留安装位，是驾驶员获取车辆行驶状态信息的核心交互界面，区别于普通家用车的集成式仪表布局，三联独立表腔的设计本身就偏向性能取向的驾驶需求，能让驾驶员在激烈驾驶时快速区分不同仪表的显示区域，减少视线偏移的时间。

　　从实际装车用途来看，三个独立圆形表腔分别对应不同的核心行驶参数显示，常规布局下中间表腔为大尺寸车速表，左侧为发动机转速表，右侧可布置水温、油压或者燃油液位等辅助参数显示，每个表腔都做了独立的密封边框设计，一方面可以阻挡外界光线直射表盘造成的反光干扰，另一方面也能阻隔驾驶舱内的灰尘、空调冷凝水汽进入表体内部，避免长期使用后表盘出现积灰、起雾的问题，影响读数清晰度。

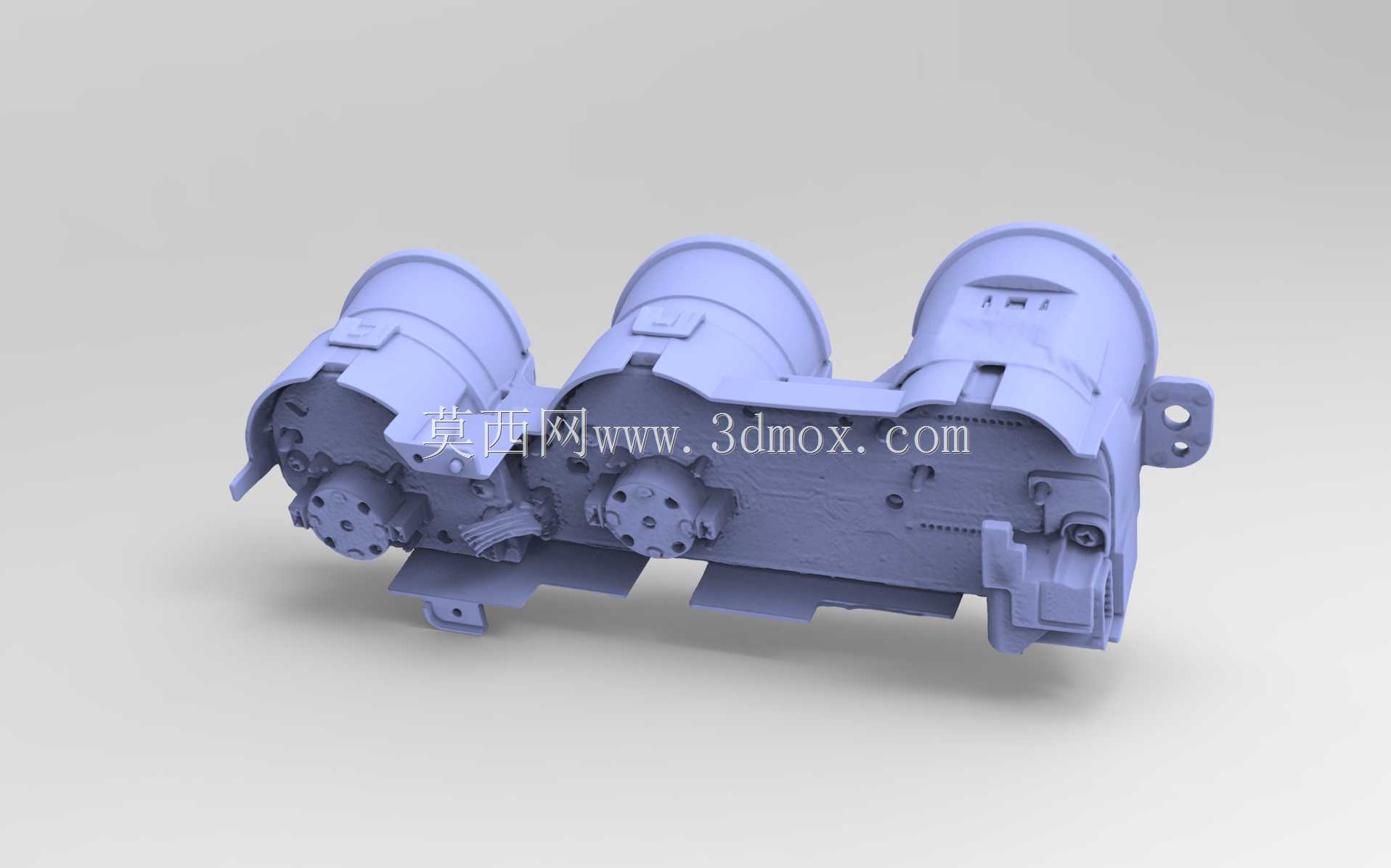

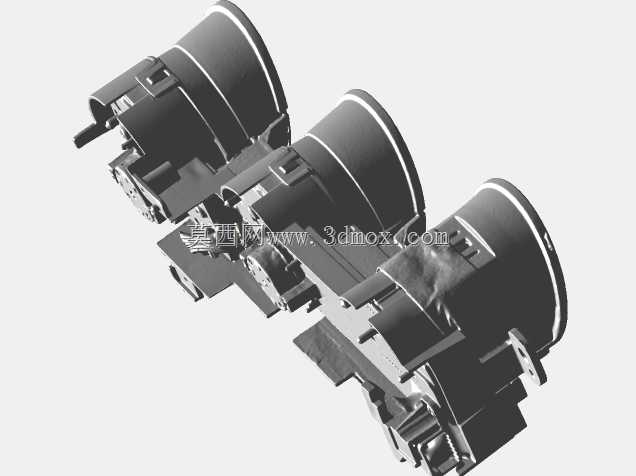

　　结构设计上，整个仪表总成采用一体化的硬质塑料壳体作为承载基体，壳体背部预留了对应的线束接插件安装位、固定卡扣点位以及和仪表台骨架连接的安装支耳，两侧伸出的带孔安装耳片是主要的承力固定结构，安装时直接通过螺栓固定在仪表台内部的金属安装支架上，下方的小型定位凸台则用于和仪表台的定位卡槽配合，限制装配时的位移量，保证装车后仪表和周边内饰件的间隙均匀，不会出现行驶过程中的异响松动问题。三个圆形表腔的同轴度、相邻间距都做了严格的尺寸公差控制，保证装配后表盘、表蒙、装饰圈的配合间隙均匀，不会出现偏心、错位的装配问题。

　　从安装边界尺寸来看，整个仪表总成的横向跨度适配350Z仪表台的预留安装开口宽度，纵向高度不遮挡转向盘上沿的视线范围，壳体背部的凸起结构完全避开了转向管柱的调节行程范围，不管是方向盘上下调节还是前后调节，都不会和仪表壳体发生运动干涉；壳体的深度方向也预留了足够的线束布置空间，接插件插合后不会和后方的空调风道、仪表台横梁发生空间冲突，不需要在装车时额外做切割修改。

　　设计思路上完全围绕性能车的使用场景做优化，三个独立表腔的独立分隔结构，除了视觉上的运动感营造，更重要的是每个表腔都可以单独做模块化的部件更换，如果单个仪表出现故障不需要更换整个总成，降低后期的维护成本；壳体表面的哑光纹理处理，避免前挡风玻璃出现仪表反光倒影，干扰驾驶员的前方视线；底部的走线槽结构可以把仪表的连接线束规整固定在壳体背部，避免线束和周边部件摩擦破损，同时也能让装配工序更顺畅，工人装车时不需要额外整理线束走向。

　　在实际的结构验证环节，这类车载仪表还要考虑整车振动工况下的结构可靠性，壳体的加强筋布置都集中在安装支耳和表腔的连接位置，保证车辆在颠簸路面行驶、发动机高转速运转时，仪表壳体不会产生共振异响，表针也不会因为振动出现抖动不准的问题；所有的卡扣连接位都做了倒齿结构，装配后不会因为温度变化出现松脱，适配车辆从寒冬到酷暑的宽温度使用环境，不会因为塑料件的热胀冷缩出现装配间隙变大的问题。
