外啮合齿轮式液压供油输送泵结构

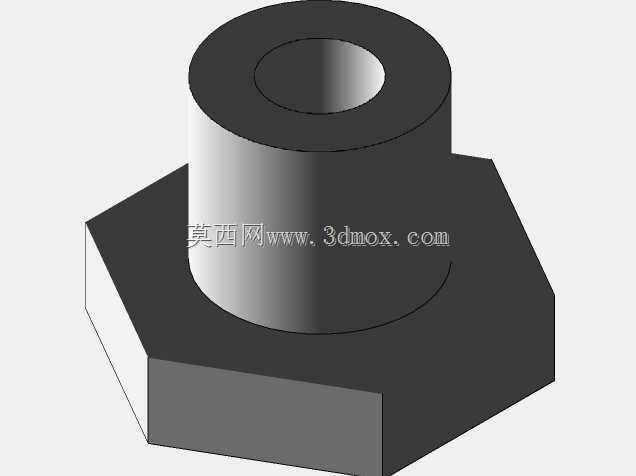

　　这款齿轮泵的三维结构还原，完全贴合现场液压系统的实际使用需求做的细节呈现，先从安装边界说起，底部的一体式安装座开有两个对称的长圆形安装孔，孔位间距适配常规液压站的安装面板预留孔距，安装面做了铣平处理，能保证泵体固定后与安装基面的贴合度，避免运行时因安装面不平产生的附加应力导致泵体变形、齿轮啮合间隙异常。泵体的进出油口布置在侧端的螺纹接口位置，接口规格匹配常规液压系统的通径要求，管路连接时不需要额外做转接件就能直接对接硬管或软管，减少管路泄漏点。

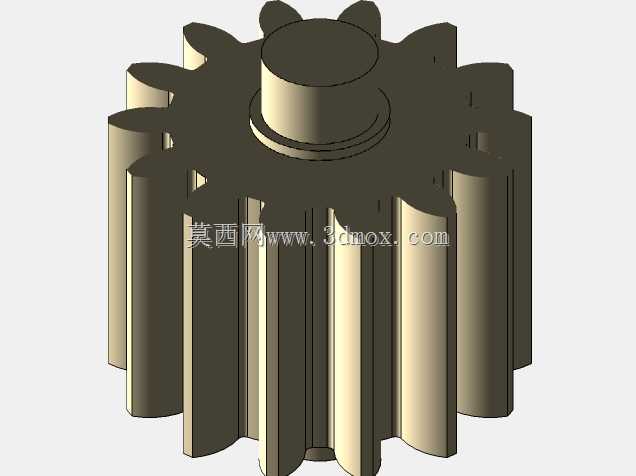

　　从功能特性来看，这是典型的外啮合容积式齿轮泵，依靠一对互相啮合的渐开线圆柱齿轮在泵腔内部的旋转，形成吸油腔与压油腔的密闭容积变化来完成流体输送，吸油侧的容积随齿轮脱开啮合逐步增大形成负压，将油箱内的液压油吸入泵腔，随着齿轮转动，齿槽内的油液被带到压油侧，齿轮进入啮合时容积缩小，将油液挤压输出到系统管路中，这种结构的泵输出流量稳定，对油液的污染敏感度相对较低，适合在中低压液压系统里做动力源使用，常见于机床液压站、小型工程机械的液压供油回路、润滑系统的输油单元，也可用于输送粘度合适的工业油品，不适合输送含大颗粒杂质的介质或者低粘度的水基介质。

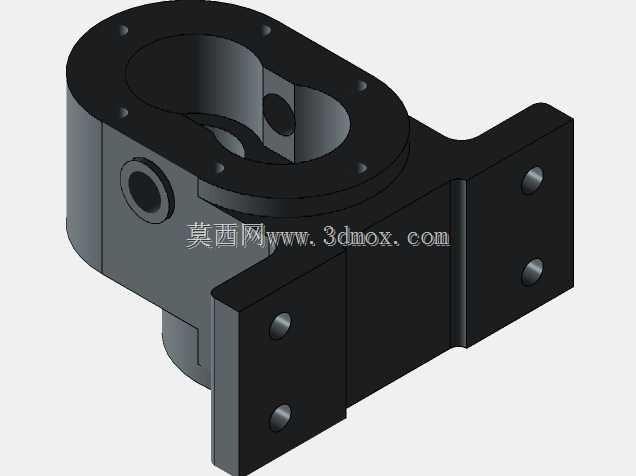

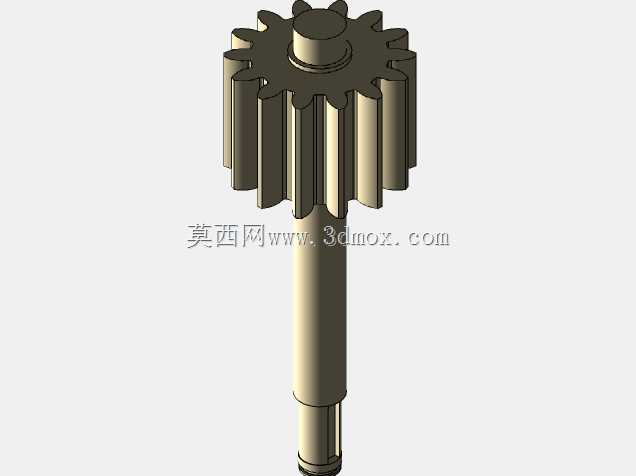

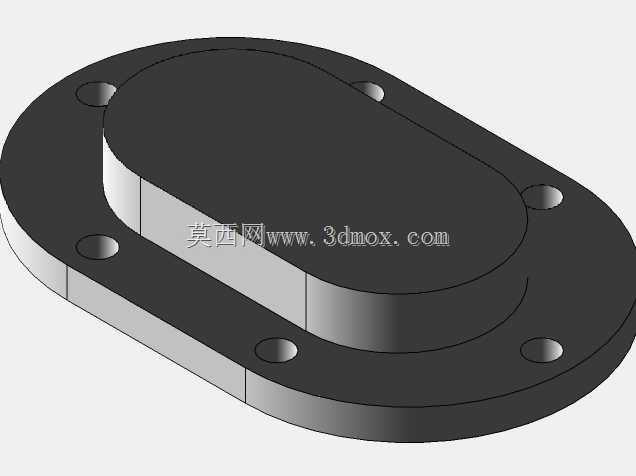

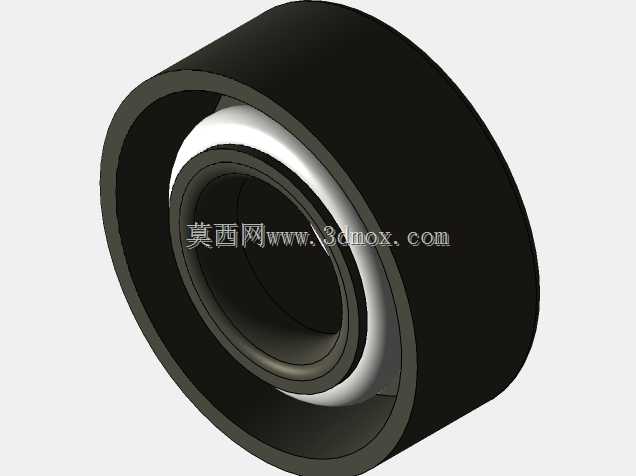

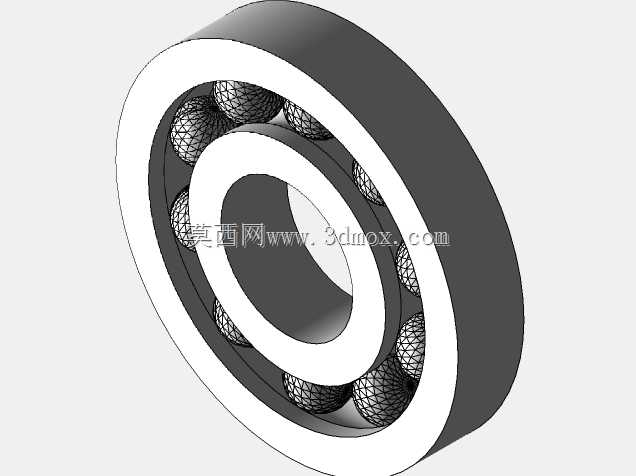

　　设计思路上，整个泵体采用三段式拼接结构，分别是前端盖、泵腔壳体、后端盖，端盖与壳体之间通过六个均布的内六角螺栓锁紧，结合面做了精密研磨，保证配合面的密封性能，不需要额外加装密封垫片就能满足低压工况的密封要求，减少了密封件老化带来的泄漏隐患。齿轮轴的支撑采用滑动轴承结构，直接在端盖上加工出轴承孔，镶嵌铜合金轴套，轴套上开有引油槽，能将压油侧的少量高压油引入轴承配合面，形成压力润滑油膜，降低齿轮轴运转时的摩擦阻力，同时带走摩擦产生的热量，延长泵的使用寿命。轴伸端采用骨架油封做动密封，防止泵内油液沿轴向外泄漏，同时阻挡外界的灰尘杂质进入泵腔内部。端盖外侧的闷盖结构用螺栓固定，封住齿轮轴的端部，避免轴端窜动，同时也方便后期拆解维护时拆卸端盖检查齿轮磨损情况。

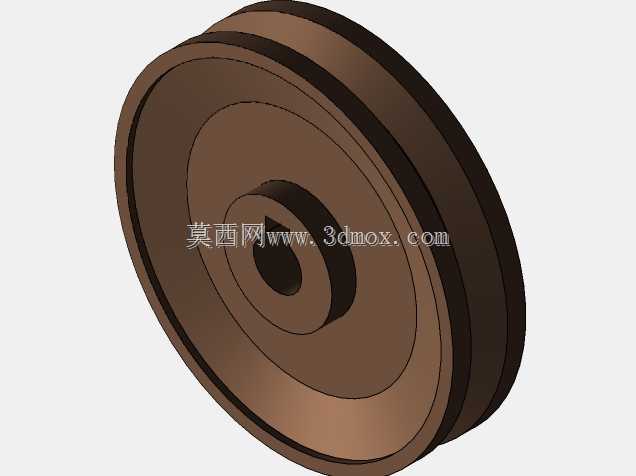

　　从实际应用场景来说，这类齿轮泵经常作为小型液压设备的主供油单元，比如小型压力机的液压系统、润滑系统的供油泵、液压夹具的动力源，在设备选型时，需要注意泵的安装高度不能超过油液的吸上高度，一般要求泵的安装位置尽量靠近油箱液面，避免吸空产生气蚀，导致泵的噪音增大、流量输出不稳定。安装时要保证泵轴与驱动电机轴的同轴度，同轴度误差控制在允许范围内，避免联轴器产生附加径向力，导致齿轮轴弯曲、轴承偏磨。泵的旋转方向要和泵体上标注的方向一致，反向旋转会导致进出油口互换，无法正常吸油，甚至会冲坏轴端的密封件。日常维护时只需要定期检查油液的清洁度，按时更换液压油和吸油滤芯，就能保证泵的长期稳定运行，这类结构的齿轮泵结构简单，加工难度低，维护方便，成本也相对低廉，在工业液压领域的应用非常广泛。整个模型的结构细节完全还原了实际产品的装配关系，每个螺栓的位置、轴套的安装位置、油封的沟槽尺寸都做了准确的还原，能直接用于结构参考、装配演示或者教学使用，也可以作为液压系统三维布局时的元件模型直接调用，不需要再重新绘制外形轮廓和安装尺寸，能大幅提高三维设计的效率。
