小型内燃驱动便携水泵三维结构设计

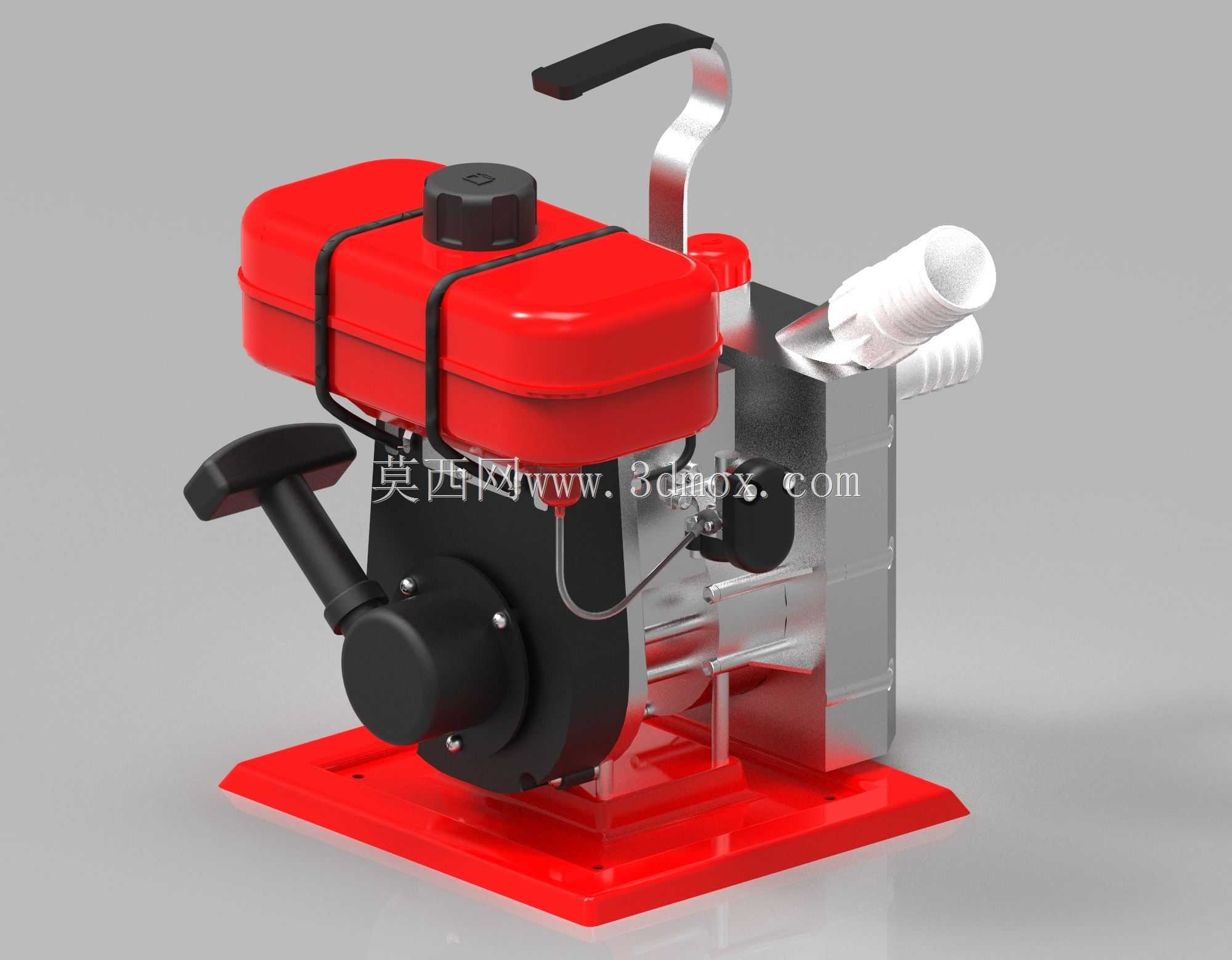

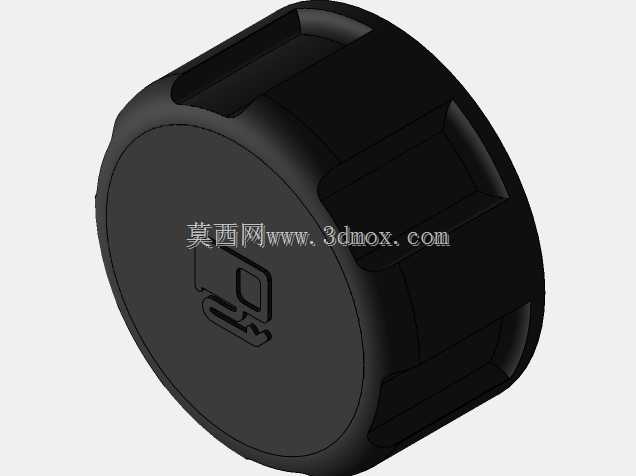

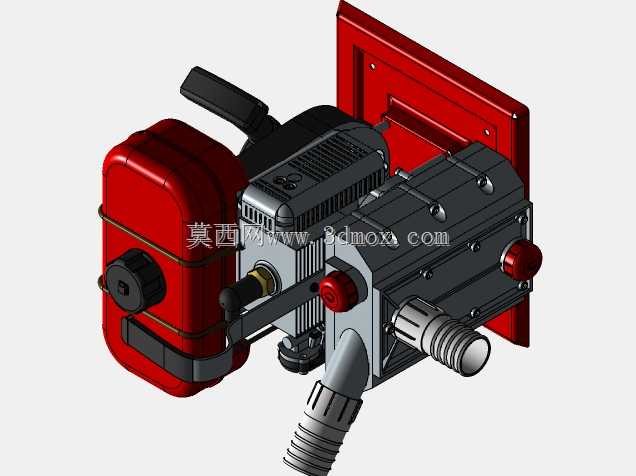

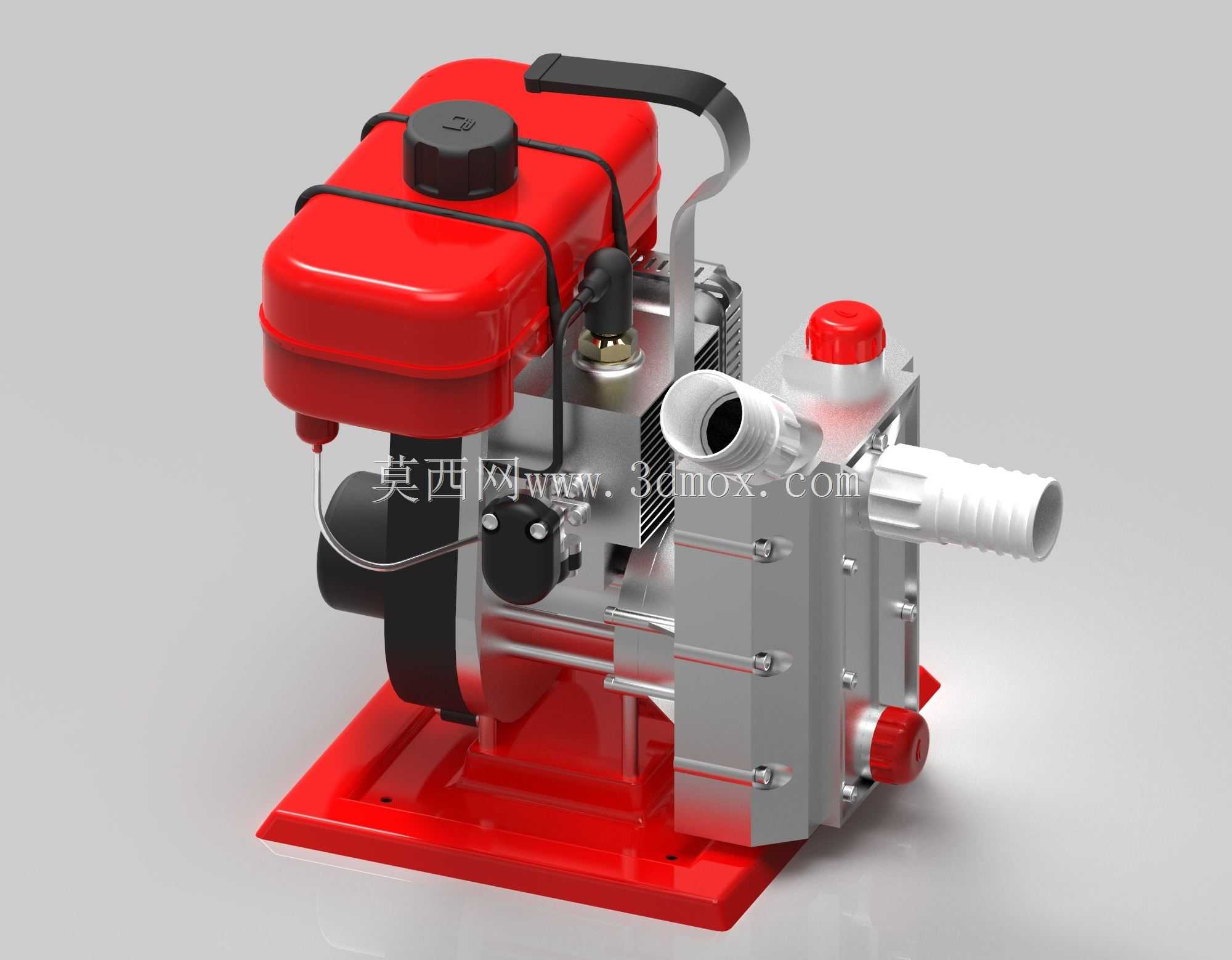

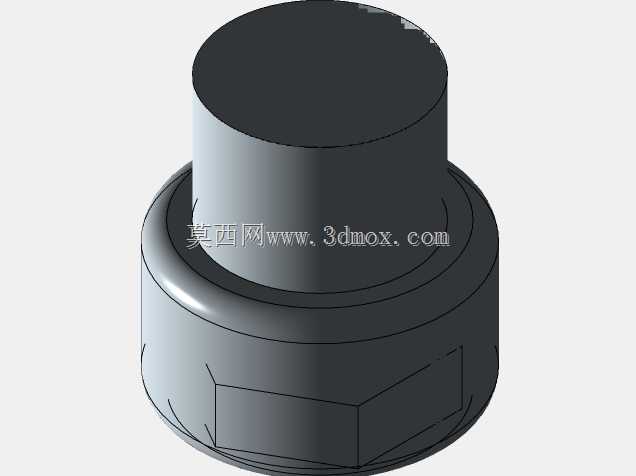

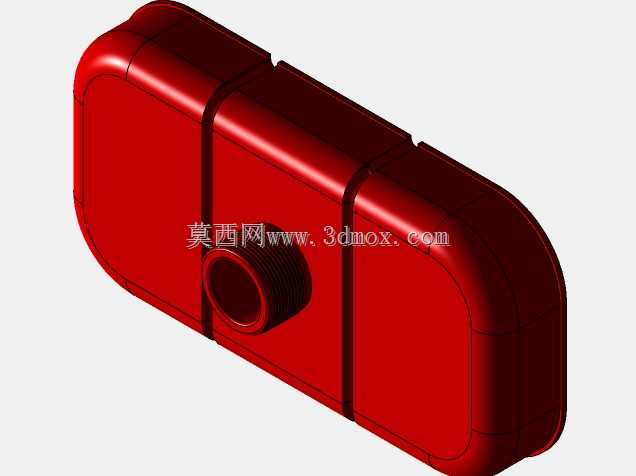

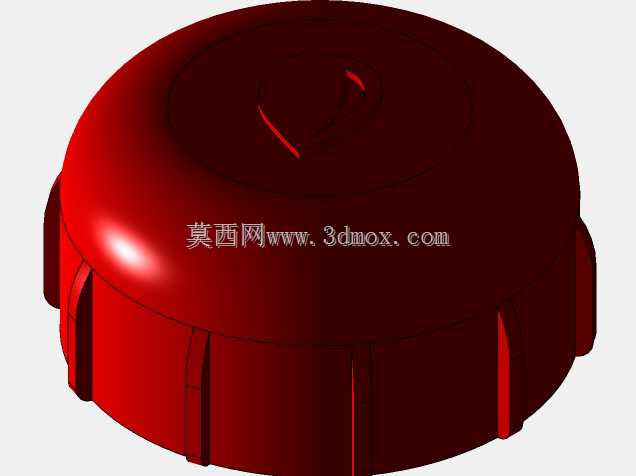

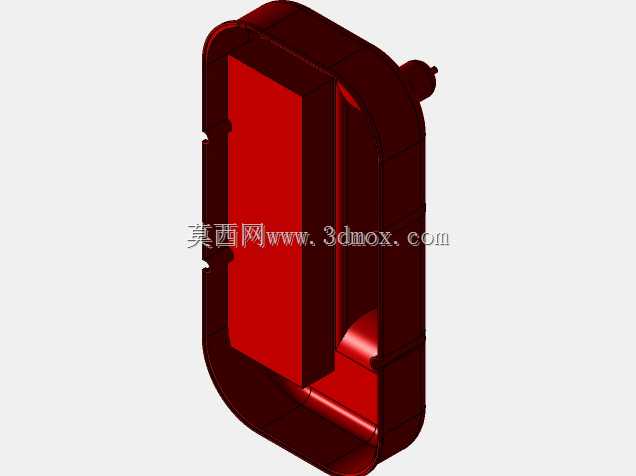

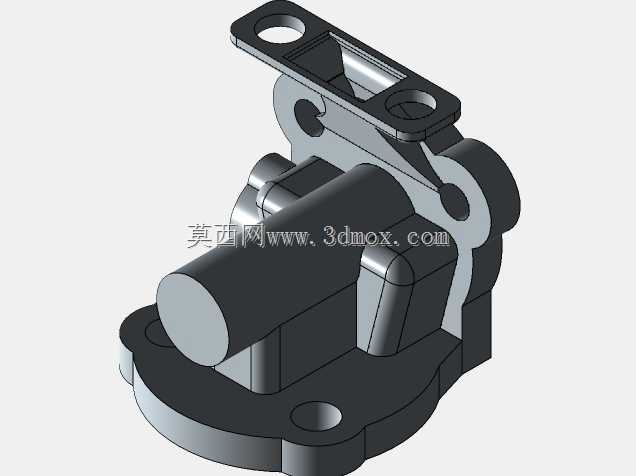

　　这款内燃驱动便携水泵的三维结构设计，首先围绕户外无外接电源场景的使用需求展开，常见于丘陵地带零散地块的农林灌溉、汛期低洼区域的应急排涝、野外小型工程作业的临时供水，以及市政管网抢修时的积水抽排作业，这类场景普遍缺乏稳定电力供应，同时作业点位分散、转移频次高，对设备的集成度、移动便捷性有明确要求。从结构布局来看，设计阶段将动力单元与泵体做了同轴直连的集成设计，省去了外置传动皮带、联轴器等冗余部件，既压缩了整机的轴向尺寸，也减少了传动环节的功率损耗，动力端采用单缸风冷内燃机组，顶部设置一体式燃油箱，油箱盖带通气平衡结构，避免作业过程中箱内负压导致供油不畅，油箱侧面预留的燃油开关、油路滤清器位置清晰，便于日常维护时的油路排空与滤芯更换。

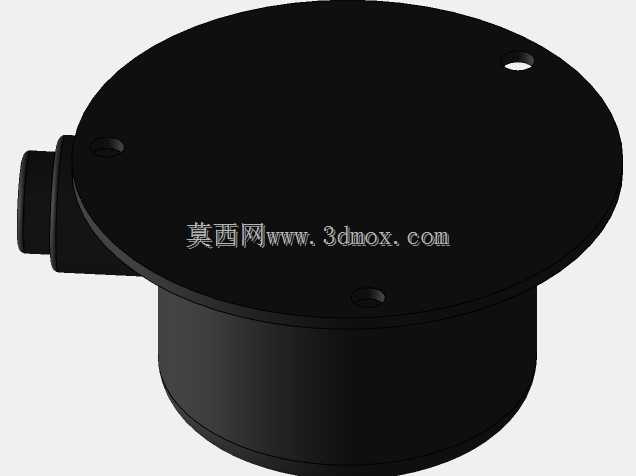

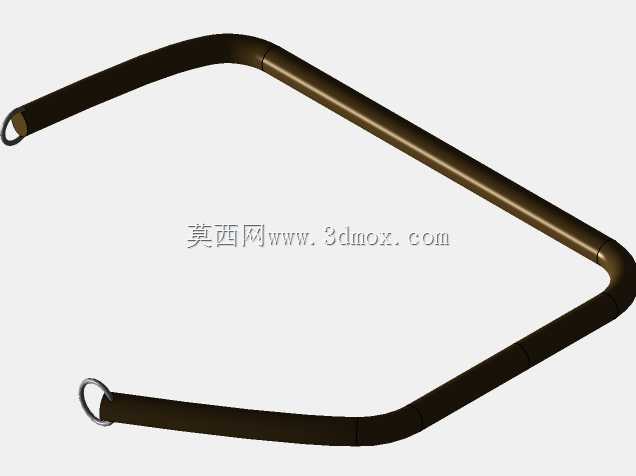

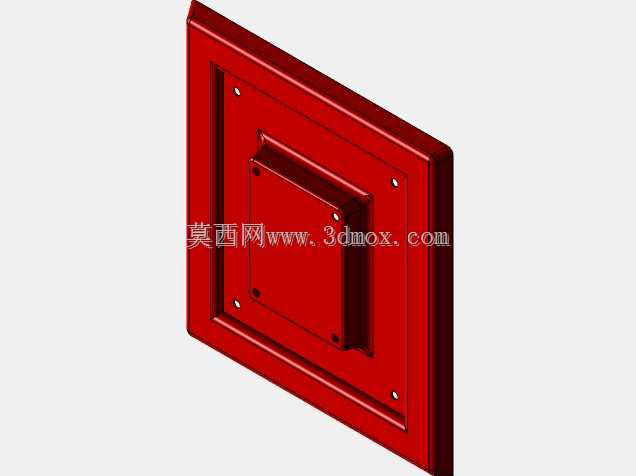

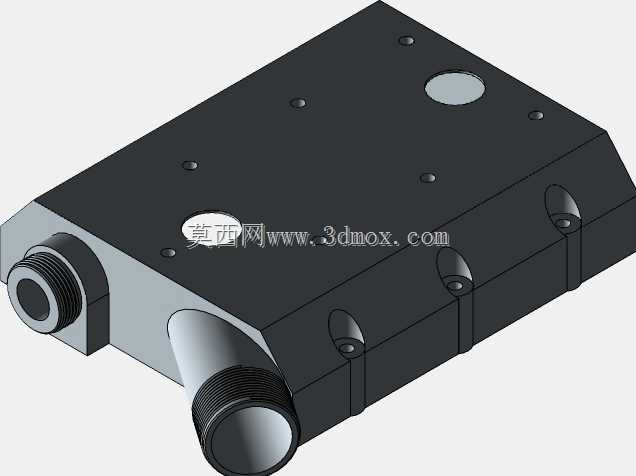

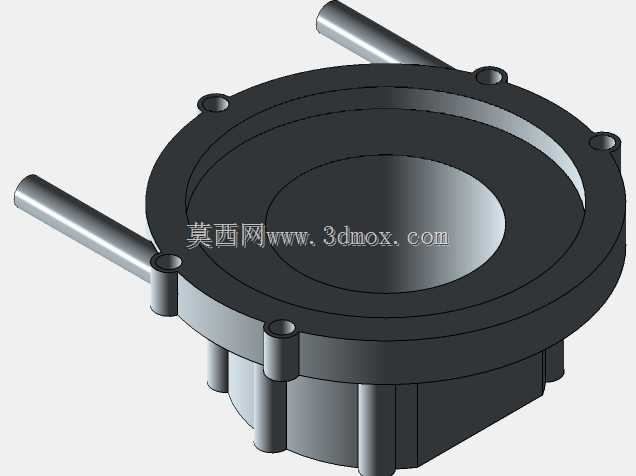

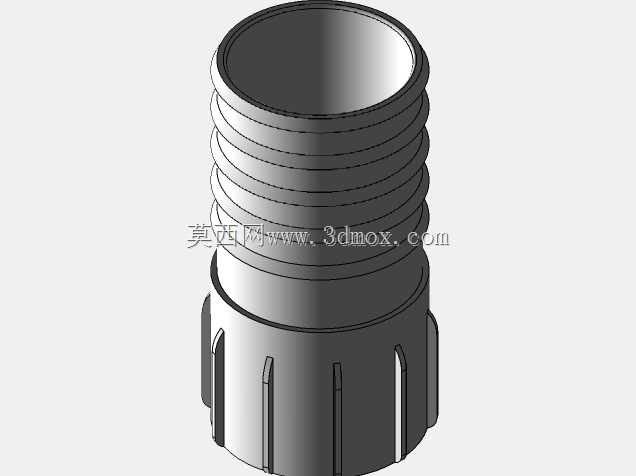

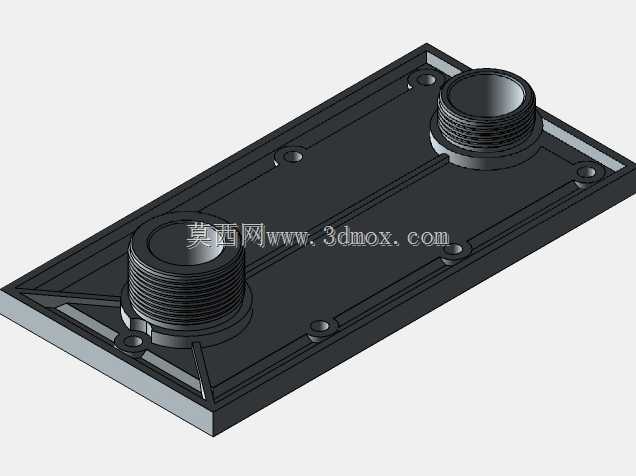

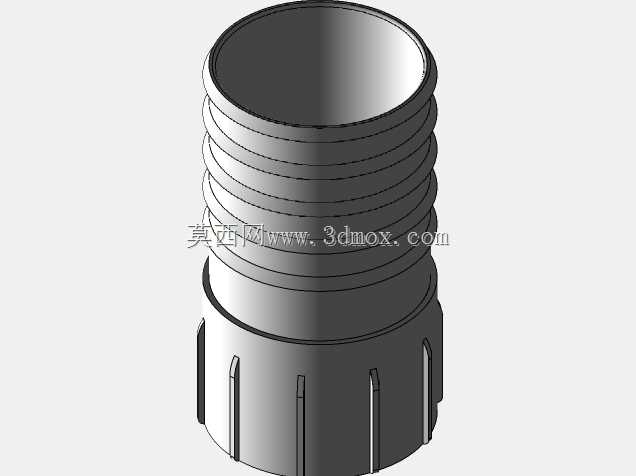

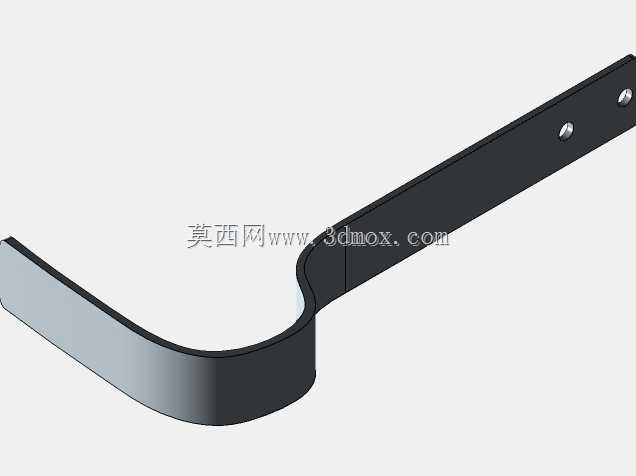

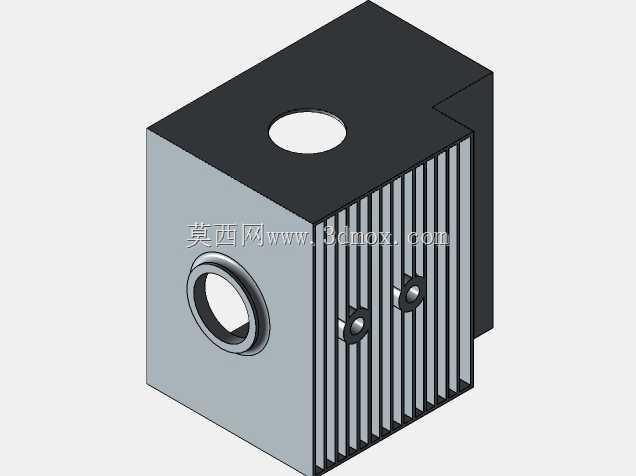

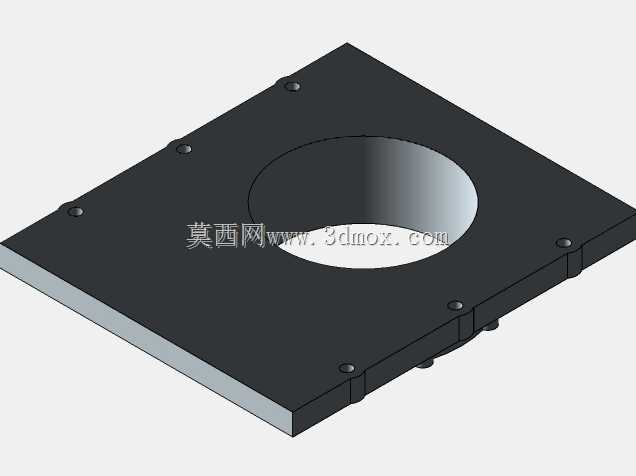

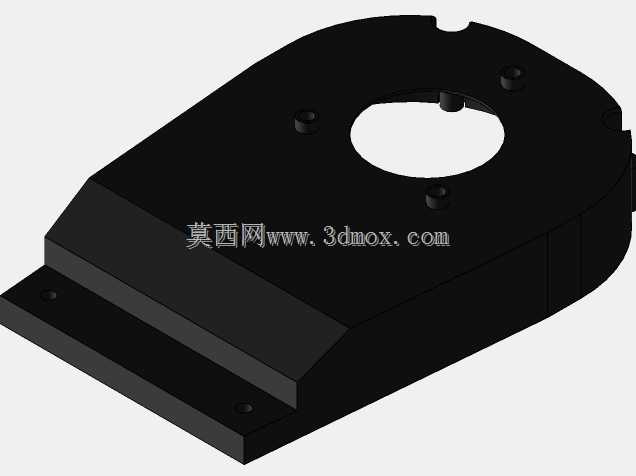

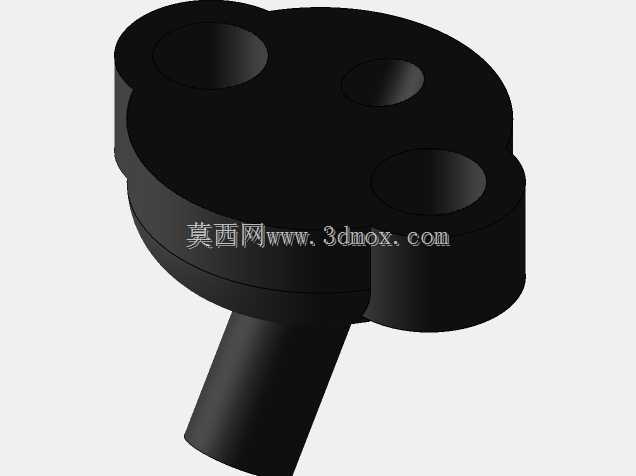

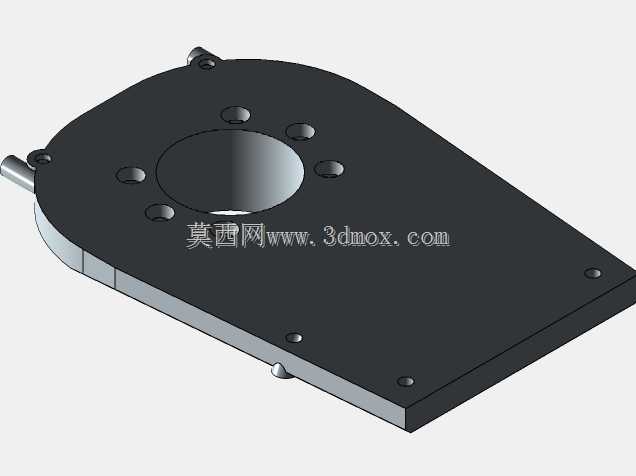

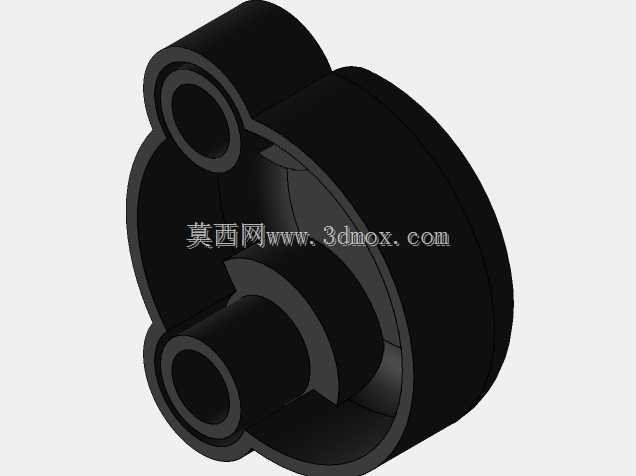

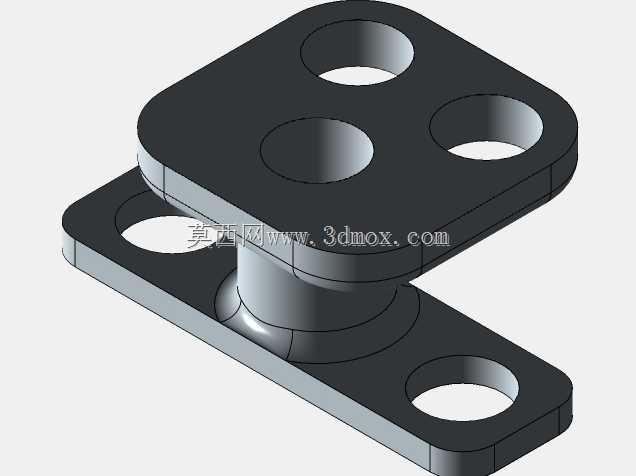

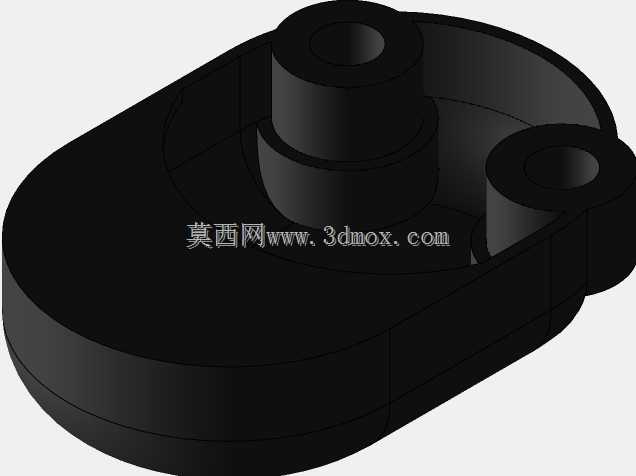

　　泵体部分采用铝合金压铸壳体，进出水口设计为快接式宝塔接头结构，可直接适配通用口径的波纹输水软管，无需额外加工法兰转接件，现场接管作业可在数分钟内完成，泵腔内部的叶轮与动力输出轴做了同轴定位，密封结构采用机械密封组合，相比传统填料密封，可有效减少长时间高转速运行下的滴漏问题，同时降低轴封部位的摩擦损耗。整机底座采用一体冲压的钢制安装底板，底板上预留的四个固定安装孔位，既可以通过螺栓将整机固定在移动拖车、临时作业平台上，也可以在固定点位长期安装使用，底座的弯折翻边结构做了加强筋处理，可承受动力单元运行时的持续振动，避免长期使用后出现底座变形、连接螺栓松动的问题。顶部设置的一体式提手做了弧度贴合设计，外包防滑橡胶层，

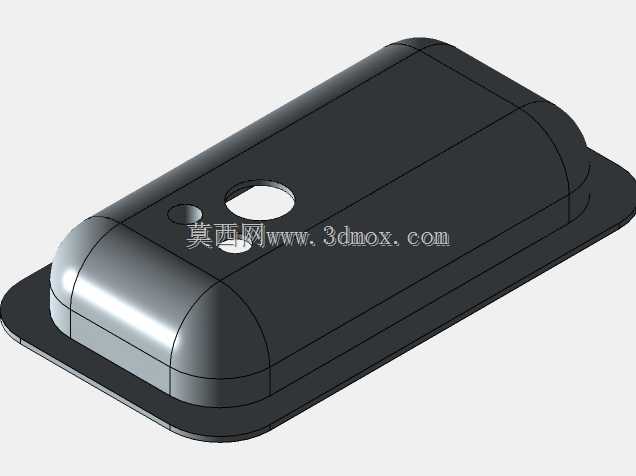

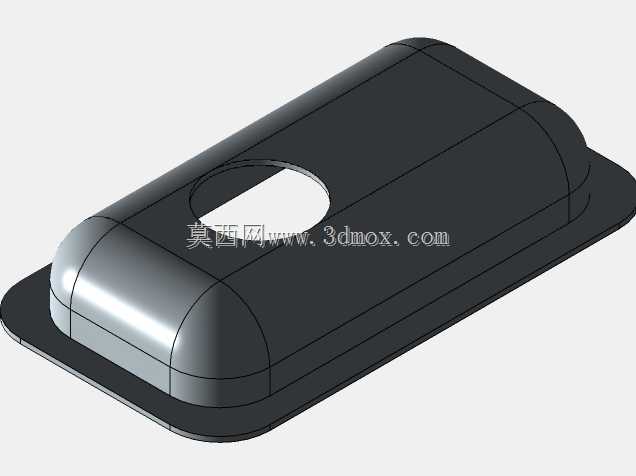

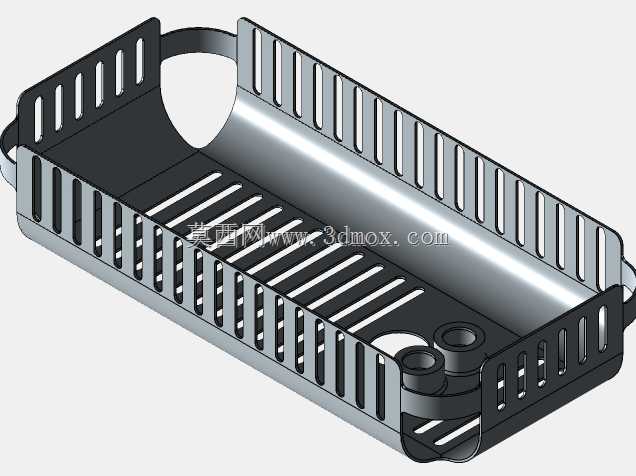

　　单人即可完成短距离的转移搬运，提手的安装位置经过重心配平计算，提起时整机不会出现明显的倾斜，转移过程中不会磕碰进出水口与外露的操作部件。设计过程中对整机的安装边界做了明确的尺寸约束，整机宽度控制在常规成年人肩宽范围内，在狭窄的田埂、地下管沟、楼道间等狭小作业空间内也可顺利转运，高度方向避开了顶部油箱盖、加注口的突出尺寸，确保在加装防护外罩后不会出现部件干涉。操作部件的布局全部集中在机组同侧，包括启动拉绳、油门调节手柄、熄火开关、泵腔注水口，作业人员站在机组一侧即可完成启动前检查、注水排空、油门调节、停机操作的全流程，无需绕机走动。散热结构的设计上，动力单元的散热风道顺着机组轴向布置，运行时冷却风可同时扫过动力缸体与泵体连接部位，

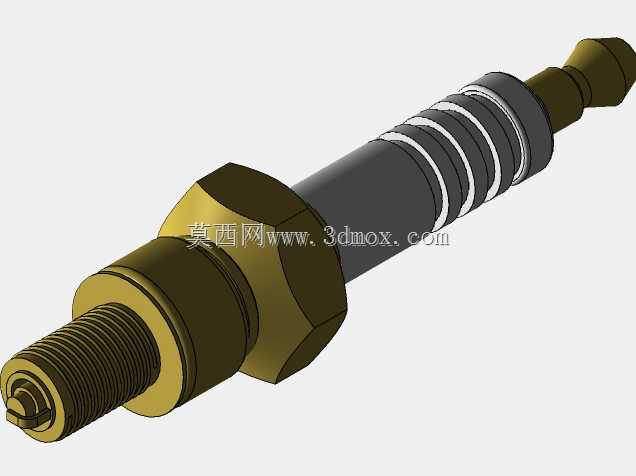

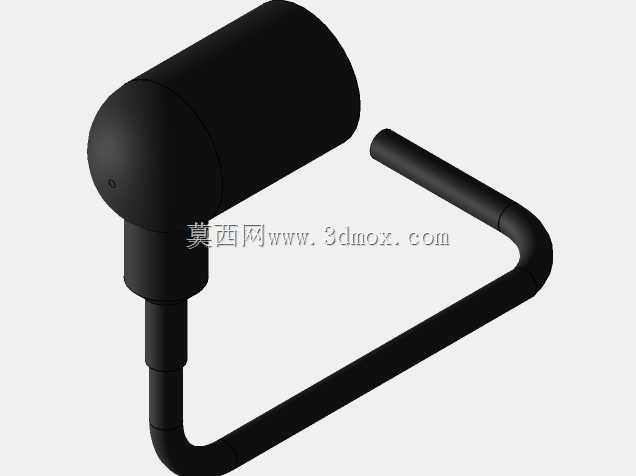

　　带走泵腔传递过来的热量，避免长时间运行时密封件因高温过早老化。泵体下部设置的放水螺塞，可在冬季低温环境下作业结束后排空泵腔内的存水，防止冻裂泵壳，进出水口的堵盖结构可在转运过程中阻挡杂物进入泵腔，避免下次启动时出现叶轮卡滞的问题。从结构建模的细节来看，所有连接螺栓的位置都预留了标准扳手的操作空间，维护时无需使用专用工具即可完成火花塞更换、机油加注、滤芯清理等常规保养操作，外露的高压点火线做了走线卡扣固定，避免运行时与高温缸体接触导致线路老化破损。整机的重量分配经过优化，动力端重量占比约六成，泵端占比四成，运行时底座的受力均匀，不会出现单侧振动过大的问题，即使在不做地脚螺栓固定的平整硬地面上，也可保持稳定运行，不会出现明显的位移。
