曲柄连杆式动力传动机构结构设计

　　这套曲柄连杆传动结构，核心作用是实现旋转运动与直线往复运动的相互转换，这类结构最常见的应用场景是内燃机的动力输出端，也可用于小型往复泵、压缩机的动力传递单元，在小型动力设备、教学演示教具、工业自动化往复执行机构中都有广泛适配空间。从实际使用场景来看，这类结构需要承受周期性的交变载荷，活塞销与连杆小头的配合、连杆大头与曲柄销的转动副、曲轴主轴颈的支撑位都是应力集中的核心区域，设计时需要重点考虑各摩擦副的润滑路径预留，以及运动过程中的动平衡校正，避免高速运转时产生过大的振动与噪音。

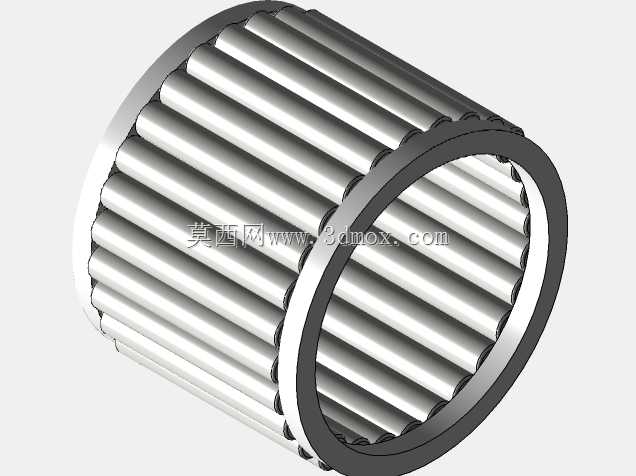

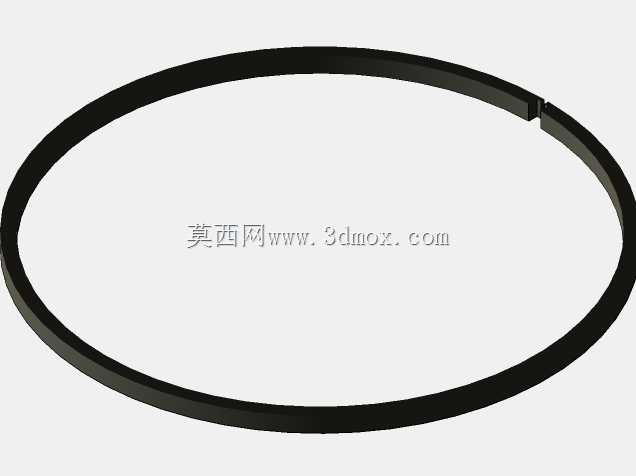

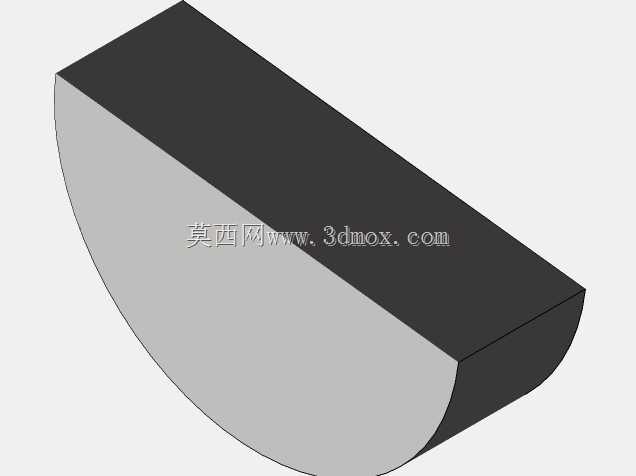

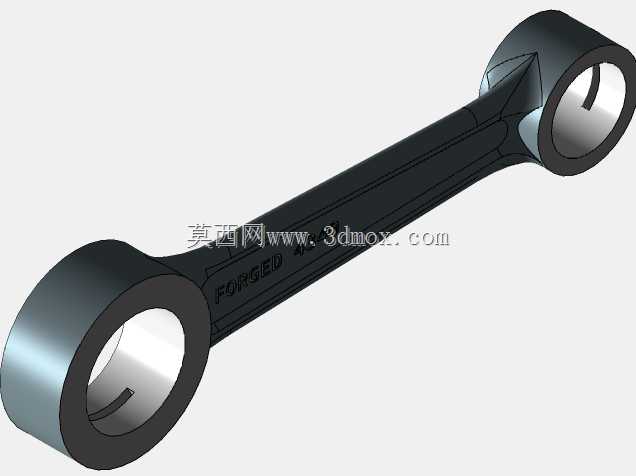

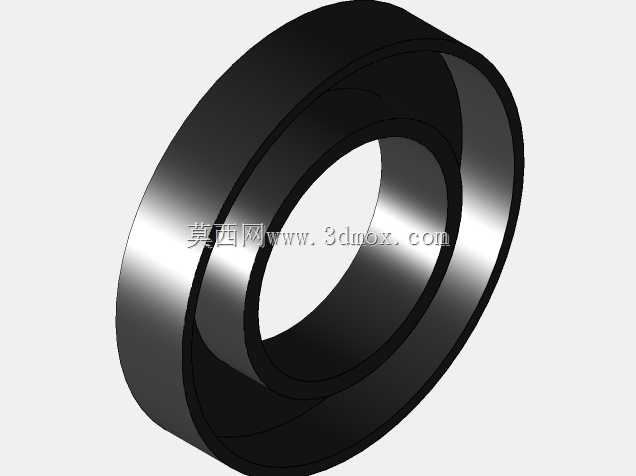

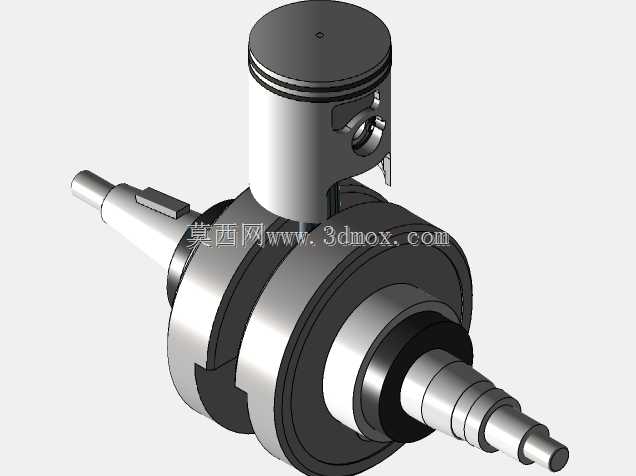

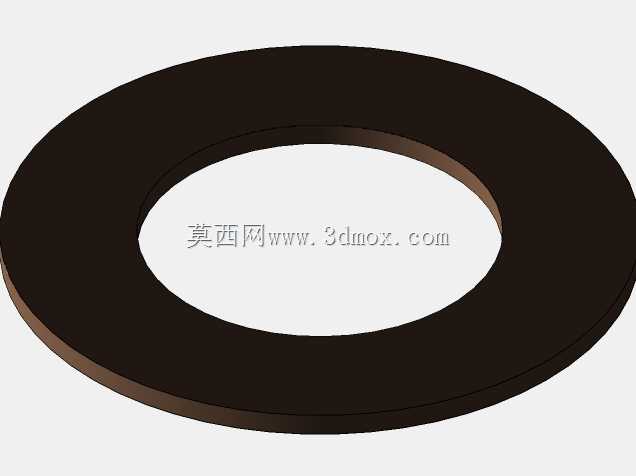

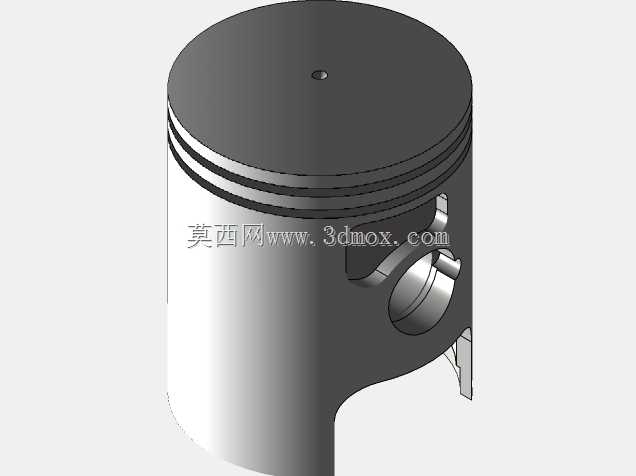

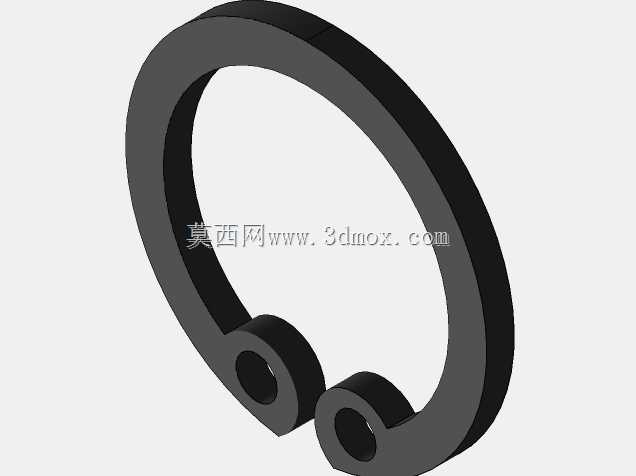

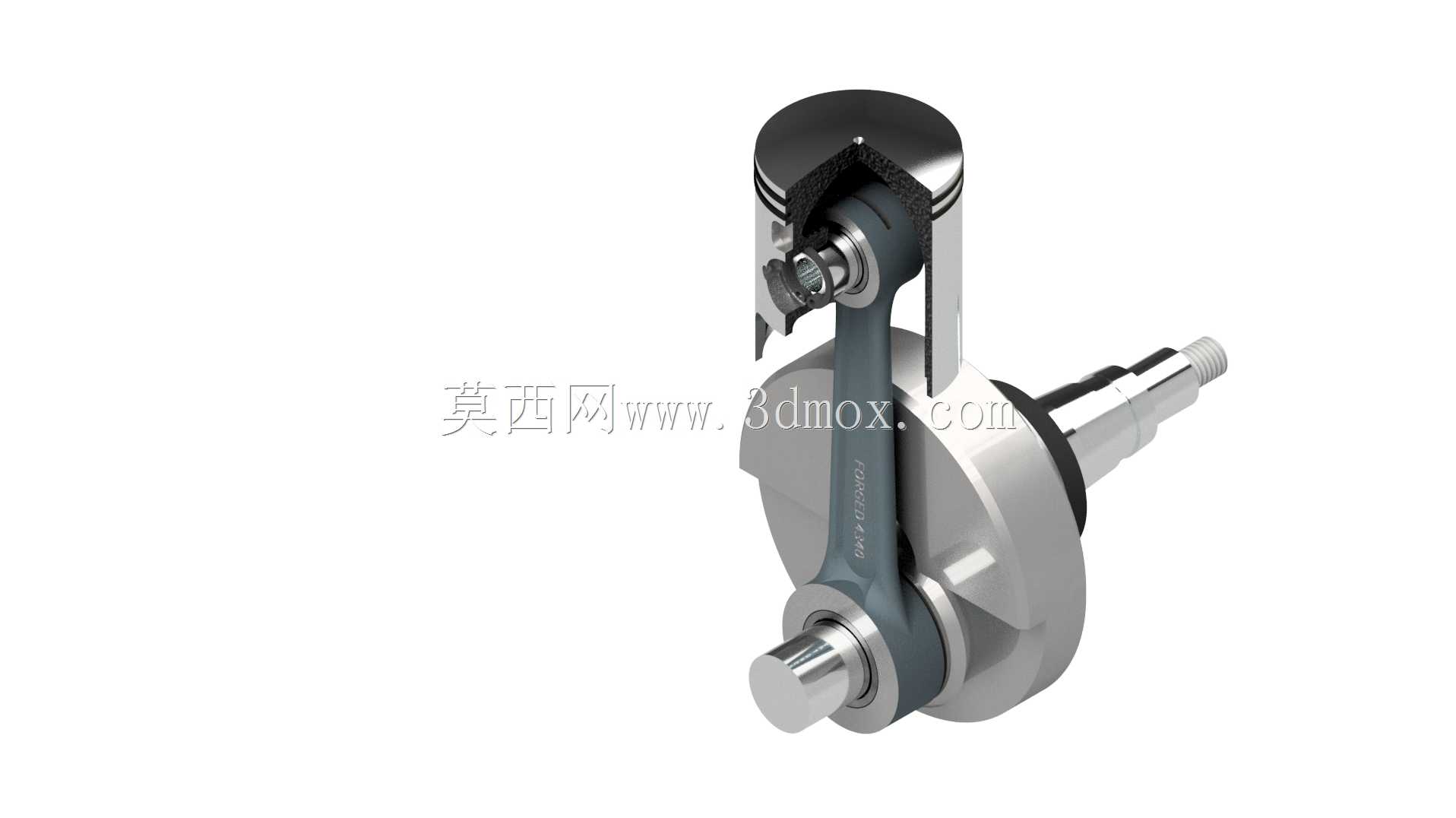

　　从结构设计思路来看，这套模型完整还原了活塞、活塞环、活塞销、连杆体、连杆轴瓦、曲柄销、曲轴平衡块、输出轴端的全部细节，活塞部分采用了裙部微椭圆的设计逻辑，预留了热膨胀余量，避免工作温度升高后活塞在缸筒内出现卡滞；活塞环槽的尺寸按照常规气环、油环的安装宽度设计，可直接适配标准规格的活塞环配件。连杆部分采用了工字形截面的杆身设计，在保证结构强度、刚度满足交变载荷要求的前提下，尽可能降低了往复运动件的质量，减少曲轴旋转时的惯性力负载，连杆大头采用剖分式结构，方便与曲柄销进行装配，轴瓦安装位的尺寸公差按照转动副间隙配合要求设计，可保证运转时润滑油膜的形成。

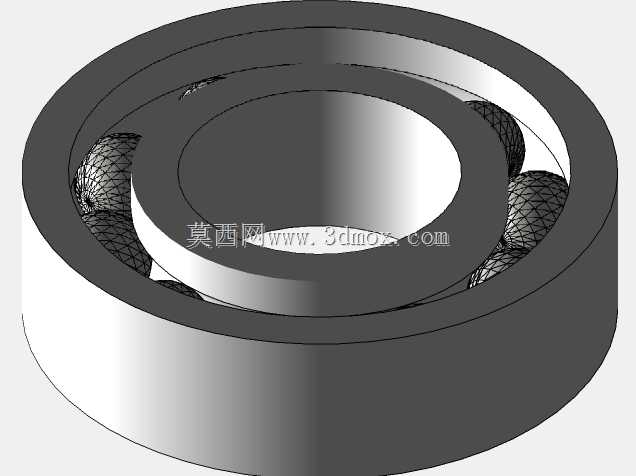

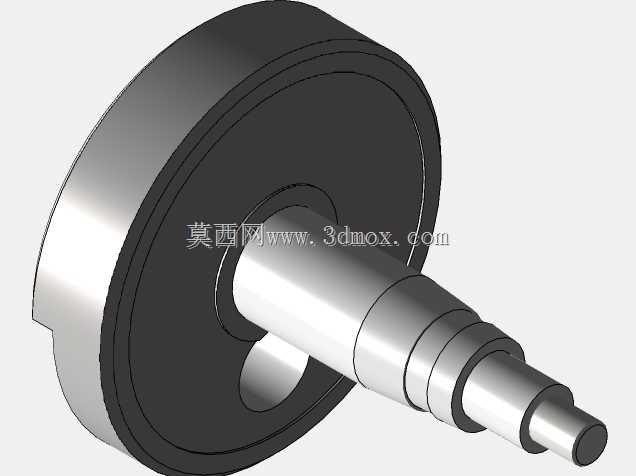

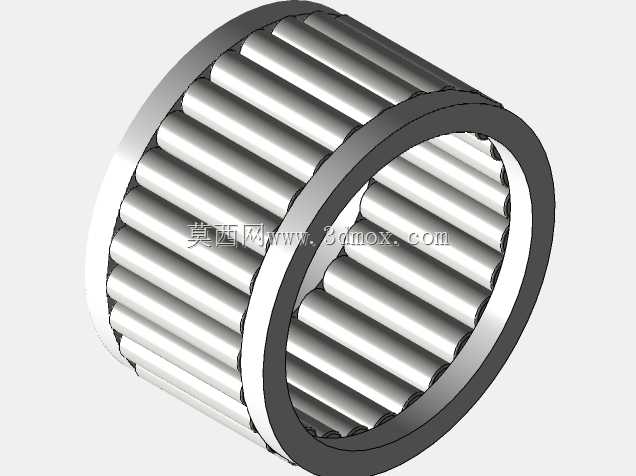

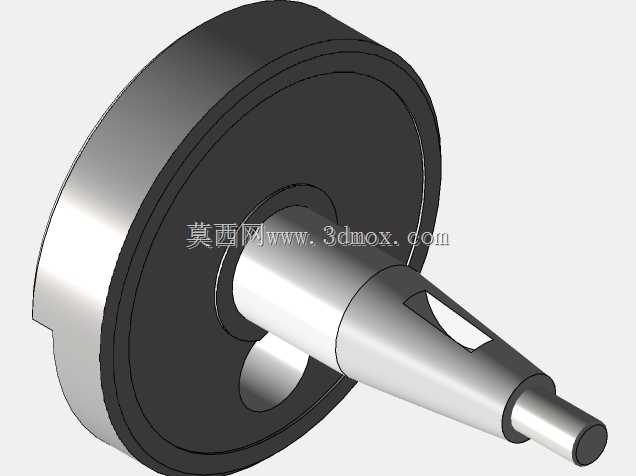

　　曲轴部分集成了整体式平衡块，平衡块的配重经过初步核算，可抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运转时的振动幅值；输出轴端设计有标准的轴伸结构与键槽，可直接连接联轴器、带轮或者齿轮等动力输出配件，主轴颈的支撑位按照双支撑结构设计，两个支撑点分别布置在曲柄的两侧，保证曲轴运转时的挠度控制在允许范围内，避免轴瓦出现偏磨。

　　从安装边界尺寸来看，整套机构的径向最大尺寸由曲轴平衡块的回转直径决定，轴向安装尺寸需要覆盖活塞的全行程长度加上曲轴两端的支撑位长度，安装时需要保证缸筒轴线与曲轴主轴颈轴线的垂直度公差，避免连杆在运动过程中出现偏摆，造成活塞与缸筒的异常磨损、连杆螺栓承受额外的弯曲载荷。运动仿真层面，这套结构可完整演示活塞从上止点到下止点的全行程运动过程，清晰展示曲柄转角与活塞位移的对应关系，可用于机械原理教学中的运动规律演示，也可作为小型内燃机、往复泵产品设计时的结构参考，建模时各零件的装配约束完全按照实际装配关系设置，转动副、移动副的约束无过定义，可直接用于运动学仿真分析，提取活塞运动的速度、加速度曲线，以及各铰接点的受力变化数据，为后续的零件强度校核、结构优化提供基础数据支撑。在实际选型适配时，可根据目标设备的输出功率、额定转速，等比例缩放各零件的尺寸，调整连杆长度与曲柄半径的比值，优化活塞的运动特性，降低往复惯性力带来的冲击，提升整套机构的运转寿命。
