扭簧式衣夹弹性夹持构件结构设计

　　日常晾晒场景中使用的衣夹，核心功能实现完全依赖内置的扭簧构件提供持续夹紧力，这类扭簧不同于常规圆柱螺旋压缩弹簧或拉伸弹簧，其簧身采用螺旋卷绕结构，同时延伸出两个成特定夹角的支撑臂，分别抵靠衣夹的两个夹臂内侧，当使用者捏压衣夹尾端时，两个支撑臂被带动绕簧身中心轴线产生角位移，簧身的螺旋圈发生弹性扭转变形，储存弹性势能，松开捏压的外力后，簧身的复位扭矩会带动两个支撑臂回弹，驱使衣夹前端的夹口紧密闭合，实现对衣物、晾晒绳的夹持固定，避免衣物被风吹落。

　　从结构设计逻辑来看，这类衣夹扭簧的簧身螺旋圈采用等节距卷绕设计，圈与圈之间预留微小间隙，避免扭转变形过程中相邻簧圈发生摩擦剐蹭，影响弹力输出的平顺性，同时也能减少长期使用后的磨损量，延长构件使用寿命。两个延伸臂的弯折角度经过反复校核，并非随意设定，角度过小会导致夹口张开行程不足，无法适配较厚的晾晒织物，角度过大则会造成簧身预扭角度超标，装配后长期处于高应力状态，容易出现应力松弛导致夹紧力衰减。延伸臂的末端采用平直段设计，与衣夹塑料夹臂的安装卡槽完全贴合，避免使用过程中支撑臂发生滑移脱出，同时平直段的端面做了小圆角处理，防止装配时刮伤塑料夹臂的卡槽内壁，产生应力集中点导致夹臂开裂。

　　在安装边界方面，这类扭簧的簧身外径需要与衣夹夹臂中部的安装柱直径匹配，装配时簧身套装在安装柱上，对扭簧的径向位置进行限位，避免开合过程中簧身发生径向窜动，因此簧身内径通常比安装柱直径大0.1-0.2mm，既保证装配顺畅，又不会因间隙过大导致晃动异响。两个支撑臂的长度需要匹配夹臂的力臂设计，根据杠杆原理，支撑臂与安装柱中心的距离决定了捏压尾端需要施加的力值，以及夹口输出的夹紧力大小，长度参数经过优化后，既能保证捏压时手感轻便，不会让使用者产生费力的触感，又能保证夹口有足够的夹紧力，夹住较厚的牛仔面料、防风外套时也不会松脱。

　　从实际应用的适配性来看，这类扭簧除了用于常规塑料衣夹之外，还可适配小型文具夹、零食封口夹、小型线束固定夹等需要提供持续扭转夹紧力的场景，设计时簧丝直径的选择直接决定了输出扭矩的大小，用于衣夹的扭簧通常采用0.8-1.2mm直径的弹簧钢丝制作，兼顾弹力与使用寿命，若需要更大夹紧力的夹持场景，可适当增大簧丝直径，同时调整螺旋圈的有效圈数，保证扭转变形时的应力在弹簧材料的许用应力范围内，避免出现过载断裂的问题。螺旋有效圈数的设计也需要匹配使用需求，圈数过少会导致弹簧刚度太大，轻微的扭转角度就会产生极大的弹力，捏压手感过硬，圈数过多则会导致弹簧刚度不足，夹紧力不够，同时整体尺寸变大，无法适配小型衣夹的内部安装空间。

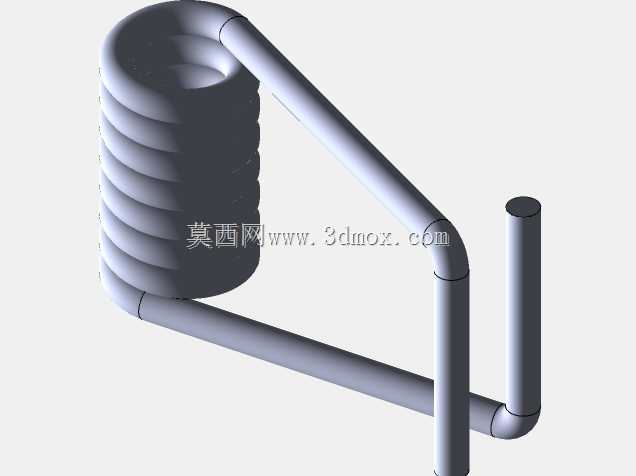

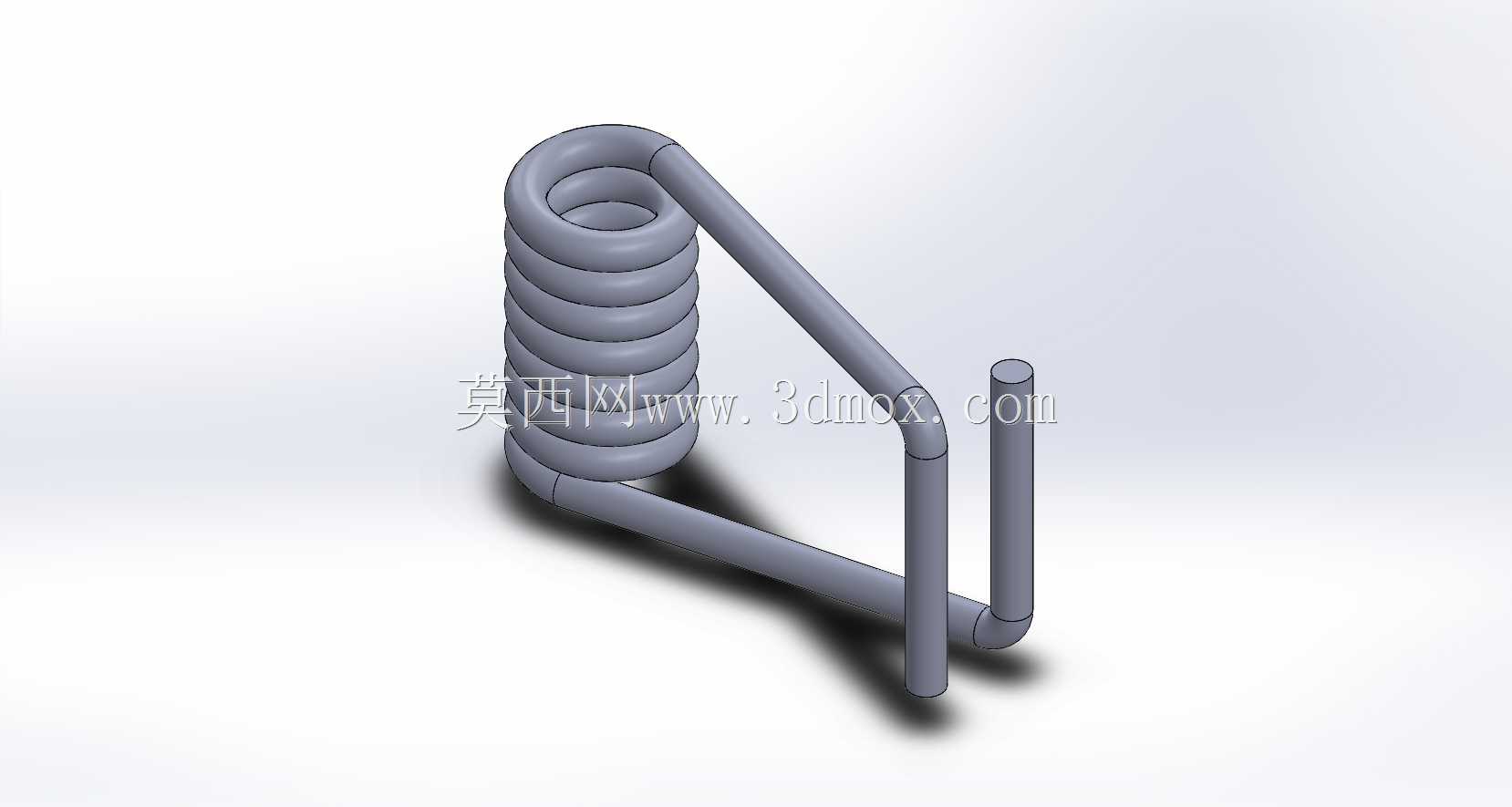

　　建模过程中采用螺旋线作为簧身的扫掠路径，螺旋线的螺距、圈数、直径参数完全匹配设计尺寸，两个延伸臂的路径采用直线与圆弧过渡衔接，避免弯折处出现直角拐点，因为直角位置会产生严重的应力集中，在反复扭转使用过程中容易从拐点位置发生断裂，所有弯折位置都采用与簧丝直径匹配的圆角过渡，保证应力分布均匀。扫掠所用的簧丝截面为标准圆形，保证整个弹簧各个位置的截面模量一致，弹力输出稳定，不会出现局部应力过高的薄弱点。整个模型的尺寸公差按照五金弹簧的通用公差设定，自由角度、臂长、外径的公差控制在±0.05mm范围内，完全满足批量注塑生产衣夹时的装配精度要求，不会出现装配过紧无法安装，或者装配过松旷量过大的问题。
