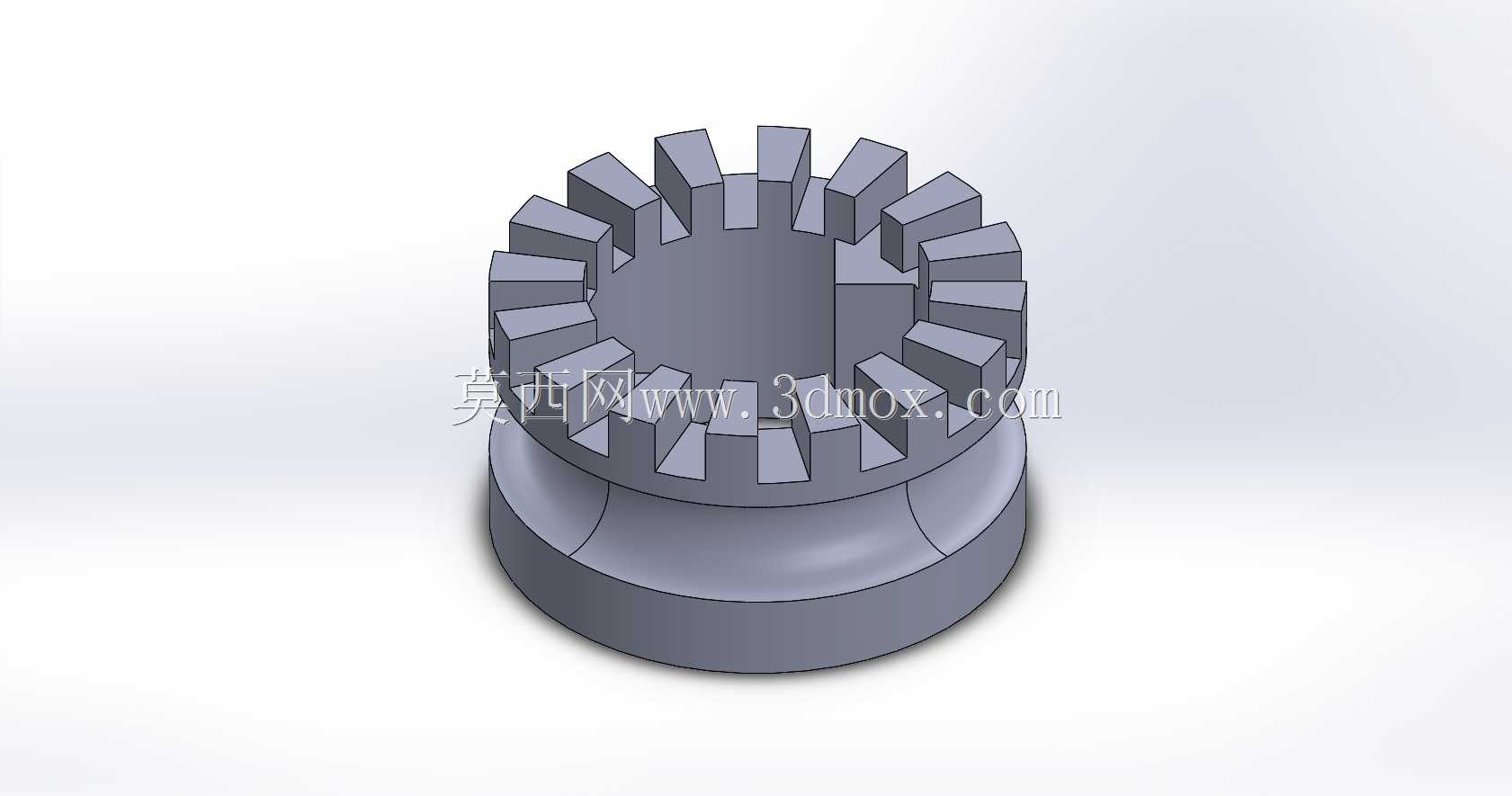

乐高科技系列带齿衬套1/2规格结构件

　　这类带齿衬套最早应用在乐高科技系列的机械传动组配场景中，日常做非标自动化小型原型机搭建、教育类机械结构演示装置的时候，经常会用到这类标准拼插结构件来做轴系的轴向定位与周向扭矩传递。从实际使用场景来看，它既可以套在十字截面的科技轴上，通过内圈的齿形结构和轴的棱边卡合，避免衬套和轴之间出现相对转动，也可以通过外圈均匀分布的齿槽，和相邻的带齿结构件咬合，实现小扭矩的同步传动，很多桌面级小型机械演示模型里，用它来做齿轮组的轴向限位，比光滑衬套的防转效果好很多，不会因为反复正反转就出现衬套移位、轴系窜动的问题。

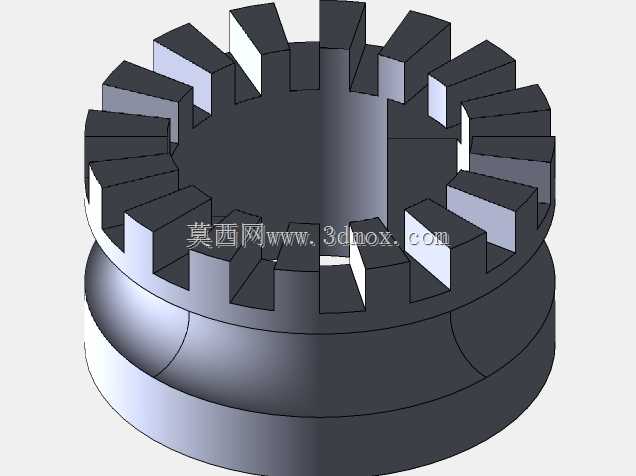

　　设计这类零件的时候，首先要匹配科技系列的通用安装边界，内孔的齿形尺寸要完全适配标准十字轴的截面公差，保证插拔力度适中，既不会太松导致装配后旷量过大，也不会过紧造成零件拆卸困难、反复插拔后出现齿形磨损。外圈的齿形采用等距分布的矩形齿结构，齿的高度和宽度都和同系列的其他带齿衬套、离合齿轮的齿槽尺寸匹配，保证不同零件之间可以顺畅咬合，不会出现齿顶干涉或者啮合间隙过大的问题。零件下部做了一圈光滑的凸台结构，这个凸台的外径和标准梁的安装孔内径适配，装配的时候凸台可以嵌入梁的孔位里，起到径向定位的作用，避免衬套在孔位里出现径向晃动，上部的带齿部分则突出在梁的外侧，方便和其他传动件啮合。

　　从安装尺寸来看，这类1/2规格的衬套轴向总厚度刚好是半个标准科技梁单位的厚度，装配在轴上的时候，刚好可以填补半个梁位的间隙，做轴系间隙调整的时候不需要额外加垫片，搭配全厚度的衬套就可以组合出不同的轴向定位尺寸，适配不同宽度的梁组堆叠结构。内孔的齿形做了微小的脱模斜度，既满足注塑生产的脱模要求，也能让轴插入的时候有导向作用，不会出现对不准孔位卡滞的问题。齿根位置做了小圆弧过渡，避免应力集中，在承受小扭矩冲击的时候不会出现齿根断裂的问题，毕竟这类零件经常用在可动的机械结构里，反复启停、正反转的时候齿根位置是应力集中的高发区，圆弧过渡可以大幅提升零件的反复使用寿命。

　　实际选型使用的时候，要注意这类衬套的传递扭矩上限，因为是塑料材质的结构件，它适合用在低负载的演示模型、教育实训结构里，不能用在大负载的传动工位上，如果需要传递较大扭矩，还是要搭配金属轴套或者专用的传动齿轮。装配的时候要注意齿位的对齐，和相邻带齿零件啮合的时候，要保证齿和槽完全对正再压合，不要硬敲硬压，不然很容易把齿尖压崩，影响后续的啮合精度。另外这类衬套的凸台和带齿部分的同轴度公差控制得比较严格，装配后不会出现偏心的问题，用它做旋转件的轴向定位的时候，不会因为衬套偏心导致旋转件出现跳动，很多小型旋转展示台的原型搭建里，用它做转轴的定位件，转动的时候顺畅度很好，没有卡顿的问题。

　　在做三维建模的时候，这类零件的齿形阵列要保证等分精度，24个齿（对应实际零件的齿数量）的角度公差要控制在0.1度以内，不然实际3D打印或者开模生产的时候，会出现齿位错位，和其他标准零件无法啮合的问题。下部凸台和上部带齿部分的同轴度要在建模的时候就做好基准约束，以零件的中心轴线为统一基准，所有回转特征都围绕这个基准创建，避免出现不同轴的问题。齿顶和齿根的圆角要统一，保证每个齿的受力均匀，不会出现个别齿受力过大提前损坏的情况。很多爱好者自己复刻这类零件的时候，经常会忽略内孔齿形的公差，把内孔做的和轴完全零间隙，实际装配的时候就会出现插不进去或者插拔过紧的问题，建模的时候要预留合理的配合间隙，考虑塑料件的成型收缩率，才能保证做出来的零件和标准件的适配度一致。
