33升大容量PET塑料包装瓶结构设计

　　日常接触的大容量PET包装瓶，多数人只看到它作为盛装容器的表层属性，很少留意结构设计里藏着的工程逻辑。这类33升规格的PET瓶，主要面向大规格饮用水、餐饮行业散装饮品、工业用非腐蚀性水剂的盛装场景，相比小容量瓶装产品，它的结构设计需要平衡材料用量、堆叠强度、握持便利性、密封可靠性多个维度的需求，不能简单把小瓶结构等比例放大。

　　从瓶口结构来看，采用标准螺纹瓶口设计，螺纹牙型选用梯形截面，配合常规瓶盖的密封垫圈，能够实现可靠的静密封，在满瓶静置、短途运输颠簸的工况下，不会出现渗漏问题。瓶口的过渡段做了加厚处理，因为大容积瓶体灌装后整体重量较大，瓶口位置是吊装、搬运时的主要受力点之一，加厚的壁厚可以避免搬运过程中瓶口出现应力开裂，同时也能适配自动化灌装线的卡瓶口定位结构，保证高速灌装时的定位精度，不会出现瓶体偏移、灌装漏液的问题。

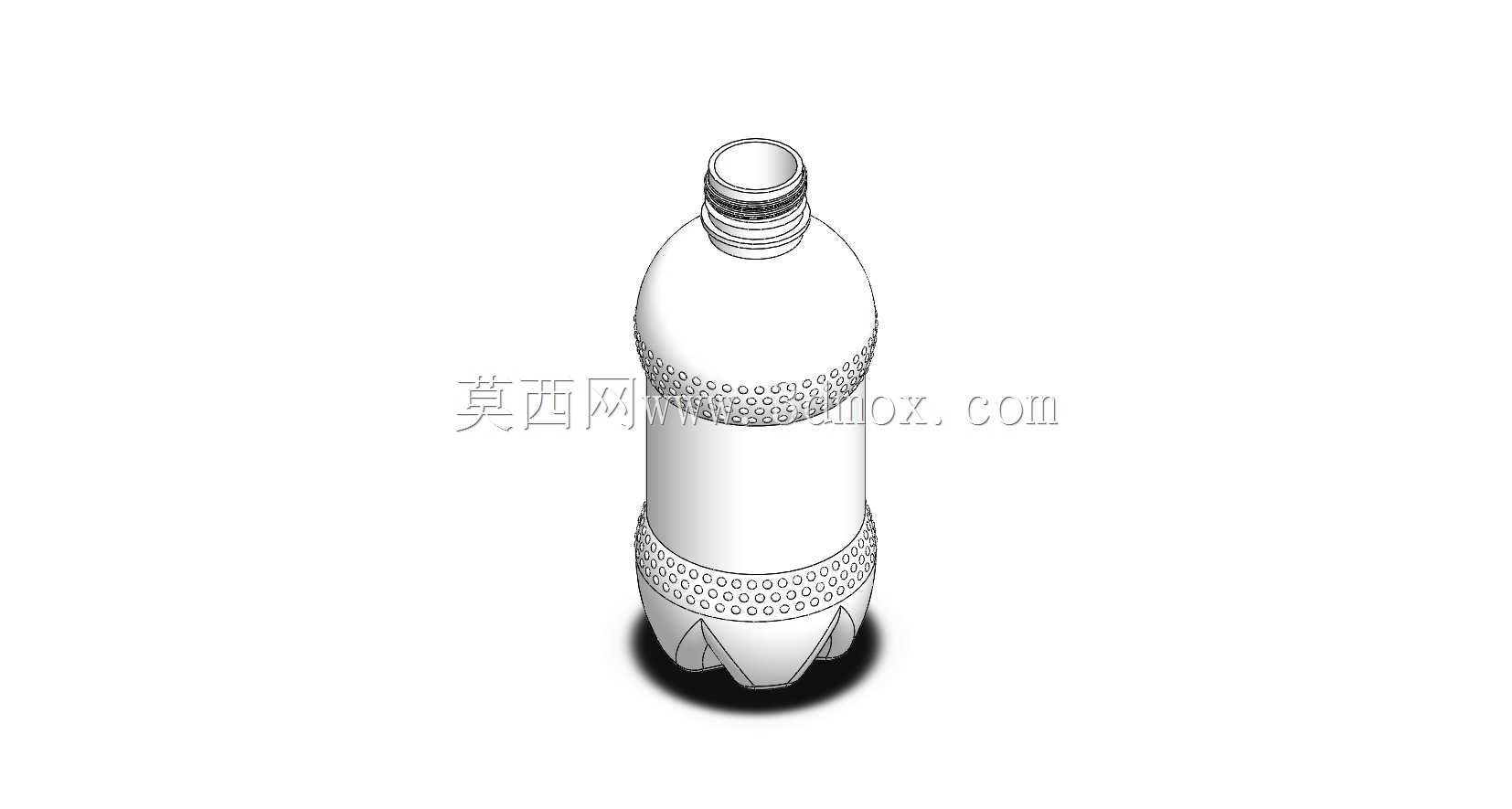

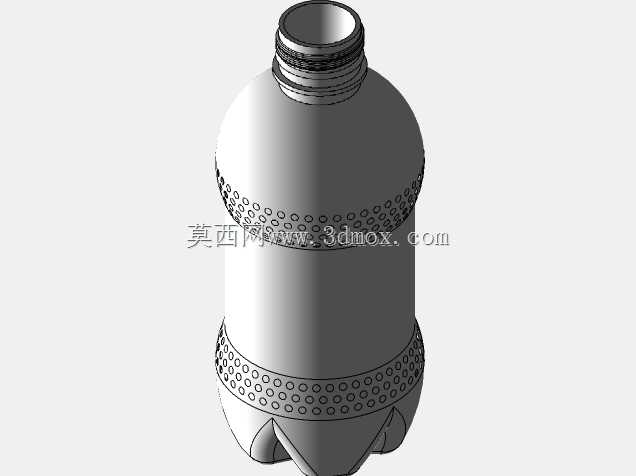

　　瓶身的防滑结构设计是这类大规格瓶的核心要点，图中可见瓶身设置了两道环形的点状防滑纹区域，这些凸点的高度控制在0.8-1.2mm之间，凸点边缘做了R0.3的圆角过渡，既能够保证徒手搬运时足够的摩擦力，即使瓶身表面沾有水渍也不会打滑，又不会因为凸点过高导致吹塑成型时出现局部壁厚过薄的问题，同时堆叠时上下瓶体之间也能通过防滑纹形成一定的限位，避免堆垛时出现滑垛风险。两道防滑纹的位置分别对应满瓶状态下的重心上下区域，单人搬运时双手可以自然握持在防滑纹位置，符合人体工程学的施力角度，不需要额外设计突出的把手结构，能够有效降低吹塑模具的复杂度，减少材料消耗。

　　瓶身主体的圆柱段做了微小的弧度处理，并非绝对的直筒结构，这种微弧设计一方面可以提升瓶体的环向刚度，当瓶内盛装液体出现温度变化、内部压力小幅波动时，瓶壁可以通过微小的弹性变形吸收压力变化，不会出现瘪瓶或者鼓胀变形的问题；另一方面在吹塑脱模过程中，微弧结构能够减少脱模阻力，降低产品的脱模不良率。瓶身的壁厚分布遵循渐变设计逻辑，瓶口位置壁厚最大，向下到瓶肩位置逐步过渡，瓶身主体壁厚保持均匀，到瓶底位置再次做加厚处理，保证瓶底的承重能力。

　　瓶底结构采用花瓣式内凹设计，五个支撑脚均匀分布，这种结构首先能够保证瓶体放置时的稳定性，即使放置面存在微小的不平整，也能通过支撑脚的形变实现平稳放置，不会出现晃荡倾倒的问题；其次内凹的结构可以提升瓶底的抗冲击能力，当满瓶从较低高度意外跌落时，内凹结构能够通过形变吸收冲击能量，避免瓶底出现开裂；另外花瓣式的结构在吹塑冷却过程中，能够让瓶底各个位置的冷却速度保持均匀，不会出现局部冷却不均导致的应力集中问题。

　　设计这类PET瓶时，首先要明确吹塑工艺的成型边界，PET材料的吹塑拉伸比需要控制在合理区间，纵向拉伸比和环向拉伸比的匹配度直接决定了瓶体各个位置的材料取向度，取向度合理的位置，材料的抗拉强度、抗冲击性能都会有明显提升，如果拉伸比超出材料的成型极限，就会出现局部壁厚过薄、容易穿孔开裂的问题。其次要考虑运输堆叠的工况，这类大规格瓶通常堆垛高度在2-3层，需要核算瓶体的轴向承压能力，保证最下层的瓶体不会被上层的重量压变形，防滑纹的位置和结构也要配合堆垛的限位需求，避免运输过程中堆垛偏移。还要考虑终端使用的便利性，瓶身的握持位置要匹配普通人的手掌宽度，防滑凸点的触感不能过于尖锐，避免搬运时划伤手掌，瓶口的拧紧力矩要控制在合理范围，既保证密封可靠，又能让普通使用者不需要借助工具就能顺利拧开瓶盖。

　　从安装和适配边界来看，这类瓶的瓶口螺纹尺寸兼容行业通用的大口径瓶盖，不需要开模定制专属密封件，能够直接适配现有自动化灌装线的旋盖、冲洗、灌装工位，不需要对现有产线做大规模改造；瓶身的最大外径符合常规周转箱的内部尺寸，能够直接装入标准周转箱进行仓储运输，提升物流周转效率；瓶体的总高度适配常规商用饮水机的大瓶放置位，也可以直接作为商用散装饮品的盛装容器使用，不需要额外的转接结构。

　　很多人觉得塑料瓶结构简单，实际上这类大容量吹塑容器的设计，需要反复调整壁厚分布、加强筋位置、防滑结构参数，每一处细节的调整都要兼顾成型工艺、结构强度、使用体验多个维度的需求，任何一个参数考虑不周，都可能导致生产时不良率高、使用时容易损坏、运输时堆垛不稳等实际问题。在建模过程中，需要重点关注各个过渡位置的圆角处理，避免出现尖锐的棱角导致应力集中，同时要预留吹塑成型的收缩余量，保证成品的尺寸精度符合设计要求，各个配合位置的尺寸公差要控制在合理范围，保证和瓶盖、灌装设备的适配性。
