带槽六边形镂空结构功能块设计

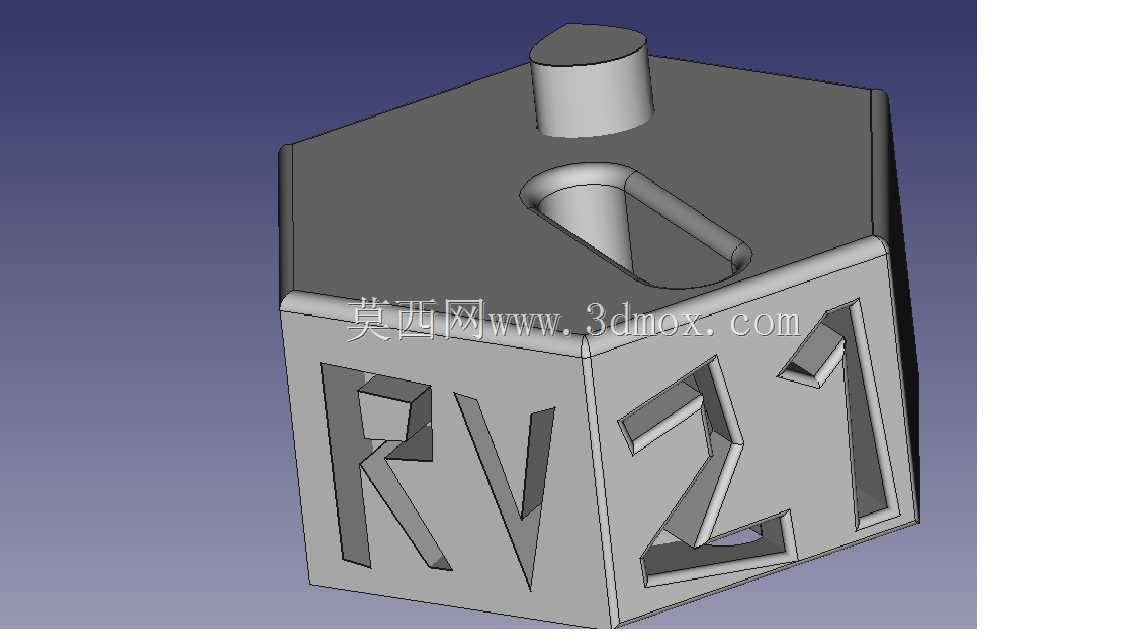

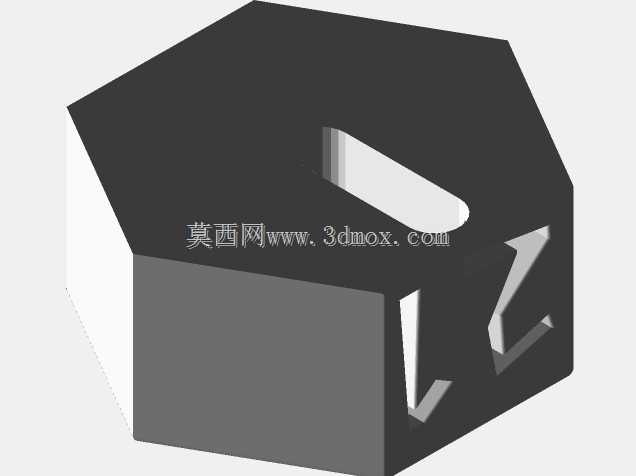

　　在通讯设备配套的结构件设计场景里，这类带长槽与侧部镂空的六边形构件，主要用于通讯机柜内部的线缆理线、模块定位以及局部支撑场景，适配通讯设备内部紧凑的安装空间，解决多模块排布时的空间利用率与安装便捷性问题。从实际使用角度看，这类构件的六边形外形并非单纯的造型设计，而是充分利用了六边形结构的空间填充特性，在机柜内部的标准化安装格中，六边形截面可以在相邻构件排布时减少无效空隙，相比方形构件能在同等排布面积下容纳更多的功能点位，同时六边形的多平面特性也为侧部的镂空结构提供了足够的布置面，不会因为开设镂空槽而过度削弱构件的整体结构强度。构件顶部开设的长圆形通槽，核心作用是为通讯线缆的穿设、固定扎带的绕行提供通道，

　　长圆形的槽型设计避免了直角槽口的应力集中问题，在长期受线缆拉扯、机柜振动的工况下，槽口边缘不会出现应力开裂的情况，同时长槽的宽度经过匹配常规通讯线缆的外径设计，既可以满足单根粗线缆的穿设需求，也能容纳多根细线缆的并排通过，适配不同规格的线缆排布需求。侧部开设的异形镂空结构，一方面是为了减轻构件自身重量，降低通讯机柜整体的承重负荷，另一方面这些镂空槽可以作为相邻模块的卡接定位点位，在模块拼装时不需要额外的连接紧固件，直接通过镂空槽与相邻构件的凸台配合就能实现快速定位，大幅提升通讯设备内部模块的组装效率，同时镂空结构也能提升构件周边的空气流通性，帮助通讯设备工作时产生的热量快速散出，避免局部热量堆积影响元器件的工作稳定性。在设计思路上，

　　这类构件首先要确定六边形的外接圆尺寸，这个尺寸需要严格匹配通讯机柜内部的安装格间距，确保构件安装后不会与周边的其他模块、机柜壁板产生干涉，六边形的壁厚需要根据实际承重需求计算，既要满足支撑上部模块的强度要求，也要避免壁厚过大造成材料浪费与重量超标。顶部长槽的位置需要避开构件的主受力路径，不能因为开槽导致构件在承受竖向载荷时出现应力集中断裂的问题，长槽的两端圆弧半径需要与槽宽保持合理比例，通常圆弧半径不小于槽宽的二分之一，最大化降低槽口的应力集中系数。侧部的镂空结构形状需要匹配对应卡接凸台的外形，镂空的边缘需要做倒角处理，避免安装时割伤线缆或者操作人员的手部，同时镂空的开设深度不能超过构件壁厚的三分之二，

　　保证构件在卡接配合时不会因为受力出现侧壁变形的问题。从安装边界来看，这类构件的底部通常为平面设计，可以直接通过胶粘或者卡扣固定在机柜的安装底板上，六边形的六个侧面中，预留三个面作为卡接配合面，另外三个面作为线缆避让面，在排布时相邻构件的卡接面与避让面交替布置，形成稳定的拼装结构，构件的整体高度需要匹配通讯模块的安装高度，确保上部安装的模块不会因为构件高度问题出现翘起、安装不到位的情况。在实际建模过程中，需要优先绘制六边形的基础截面，拉伸得到主体结构后，再通过切除命令绘制顶部的长圆形通槽，侧部的镂空结构需要根据卡接点位的实际位置逐个绘制切除轮廓，所有的棱边都需要添加合适的圆角或者倒角，不仅是为了去除锐边，也是为了在注塑或者机加工过程中提升工艺性，避免出现尖角处的填充不足或者加工崩边问题。这类构件通常采用工程塑料注塑加工，因此在设计时还需要考虑拔模角度，所有的竖向侧壁都需要添加不小于1度的拔模斜度，确保注塑完成后可以顺利脱模，不会出现粘模导致的构件变形问题。在通讯设备的实际运维场景中，这类构件的镂空与开槽设计也方便后期的线缆调整与模块更换，不需要拆卸整个构件就能完成线缆的增减操作，大幅降低后期运维的工作量，同时六边形的稳定结构也能保证在长期使用过程中，不会因为机柜的运输振动、设备运行振动出现构件移位、变形的问题，持续为内部的通讯模块与线缆提供稳定的支撑与定位作用。
