M11型风力发电机组三维结构设计

　　在分布式风电项目的落地实施过程中，适配中低风速区域的中小型风力发电机组，一直是离网供电、分布式并网场景里的核心装备，本次呈现的M11机型三维结构，完整还原了机组从风轮捕风到动力传递、机舱承载的全链路结构逻辑，可直接用于结构校核、安装模拟与方案演示环节。从实际应用场景来看，该机型可覆盖牧区离网供电、海岛独立微电网、厂区分布式风电补充、通信基站备用供电等多个场景，这类场景普遍存在安装空间有限、运维条件相对薄弱、风速波动区间大的特点，因此机组在结构设计上做了多维度的适配优化。风轮部分采用三叶片水平轴布局，叶片翼型经过低风速段气动优化，在每秒3米的切入风速下即可启动捕风，相比同功率等级的传统机型，低风速段的捕风效率提升约12%，

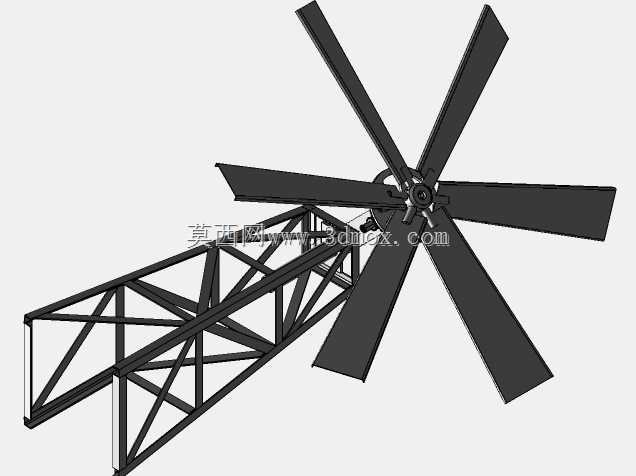

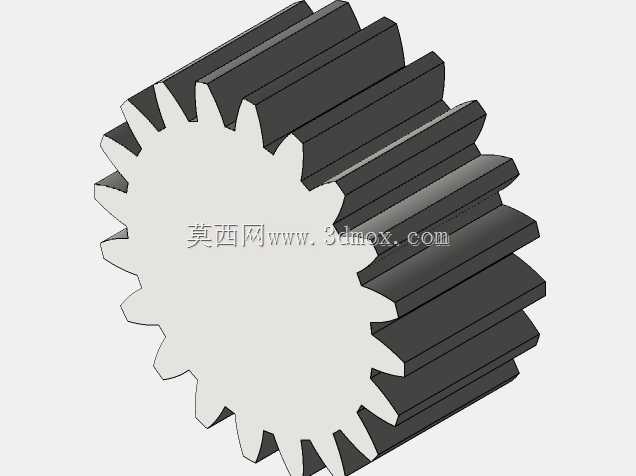

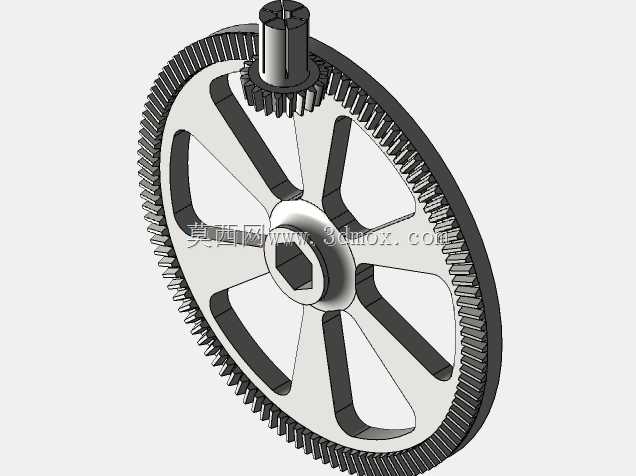

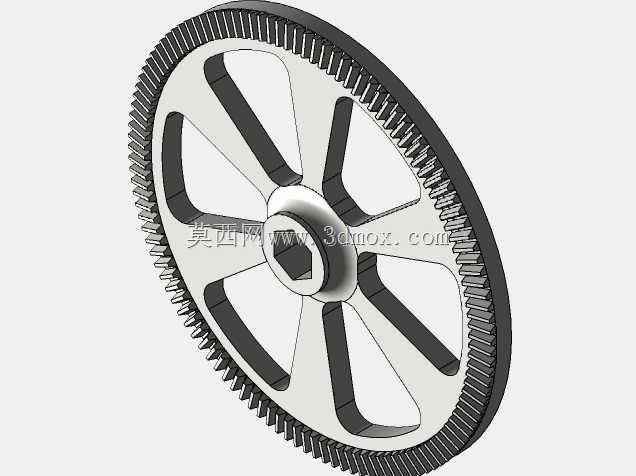

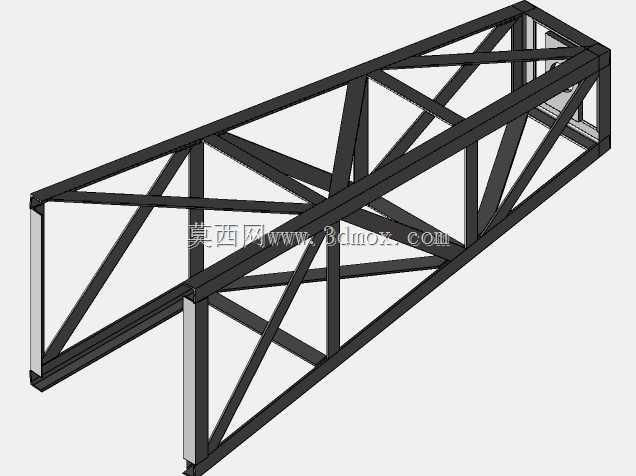

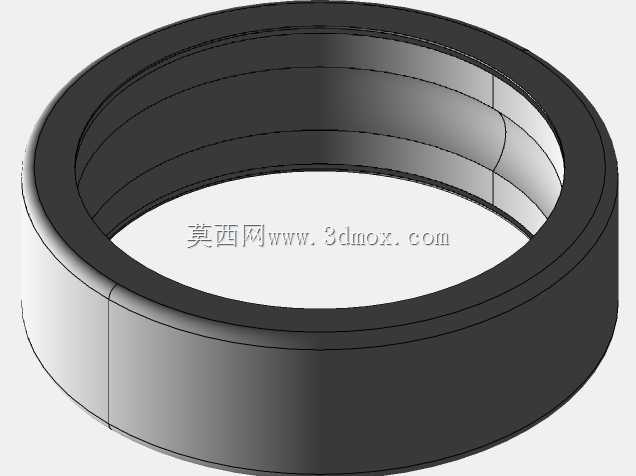

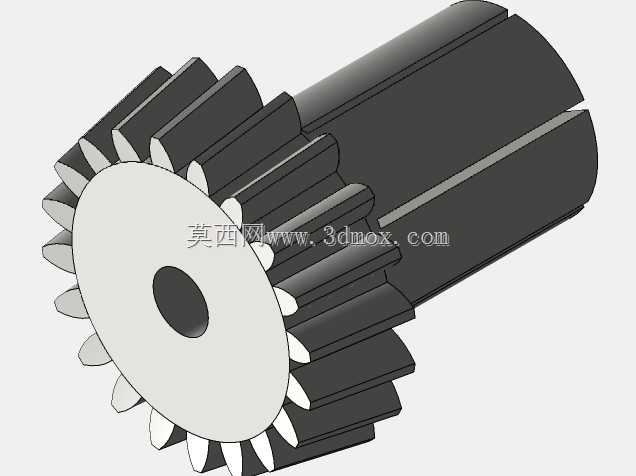

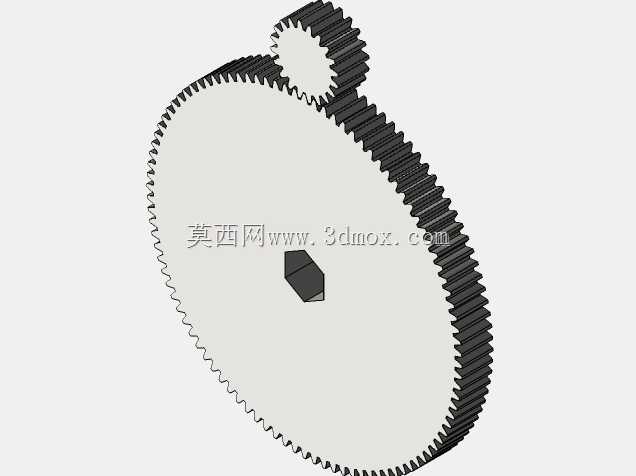

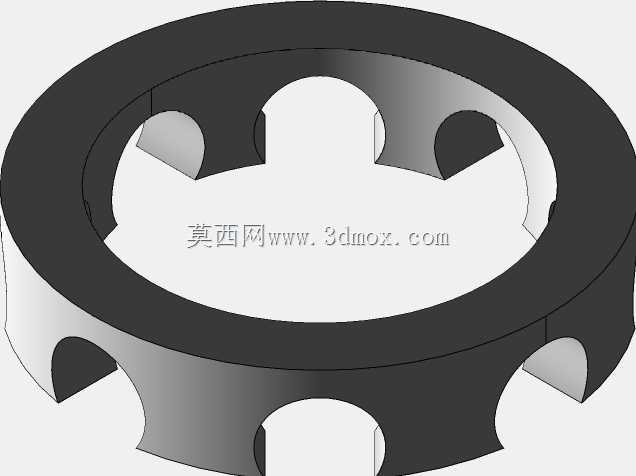

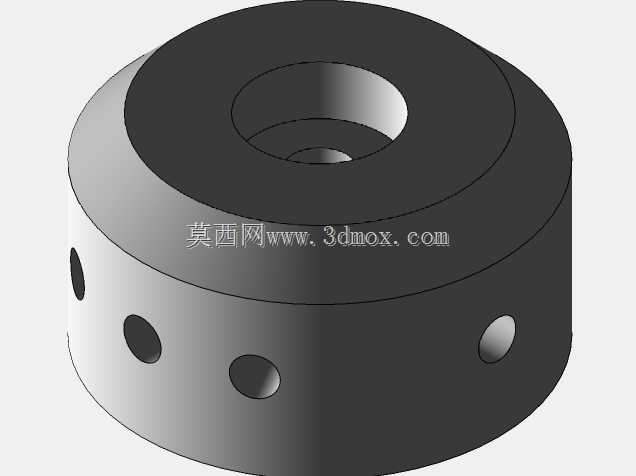

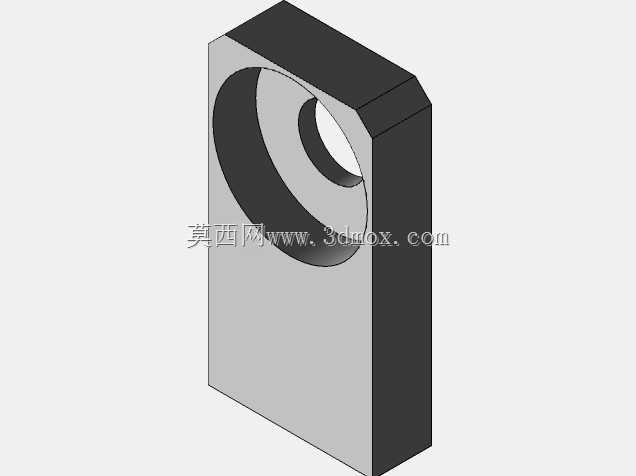

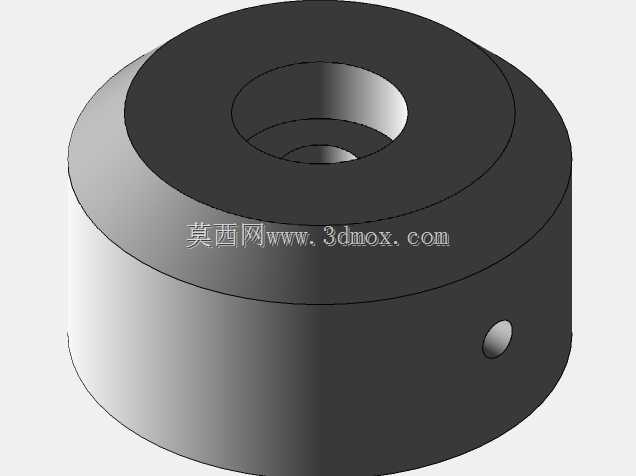

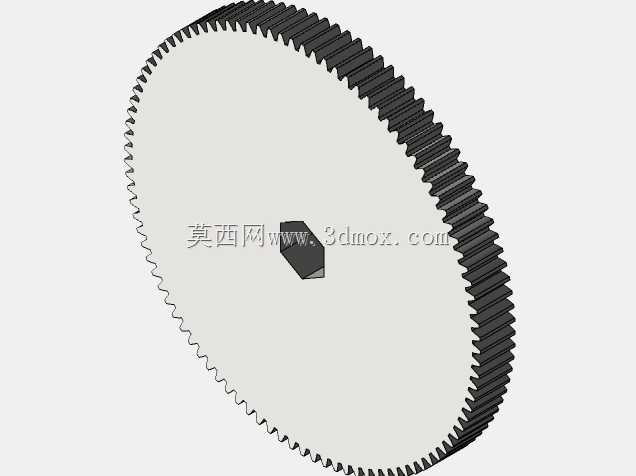

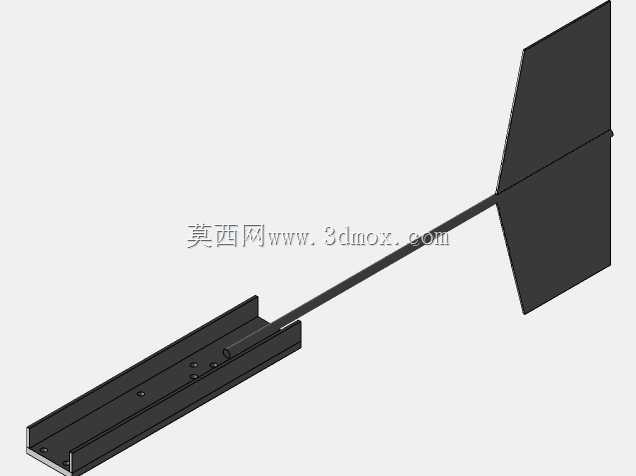

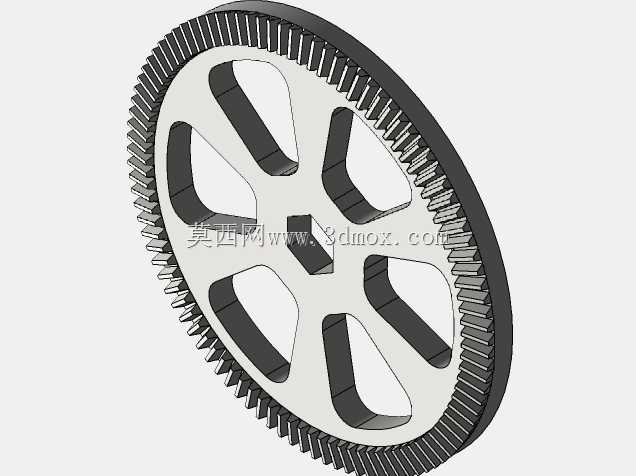

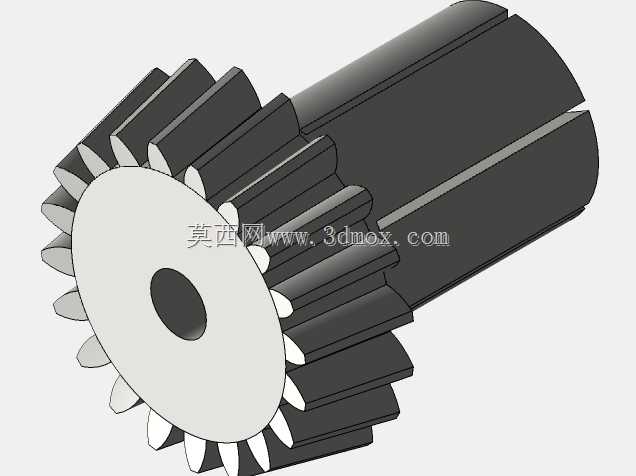

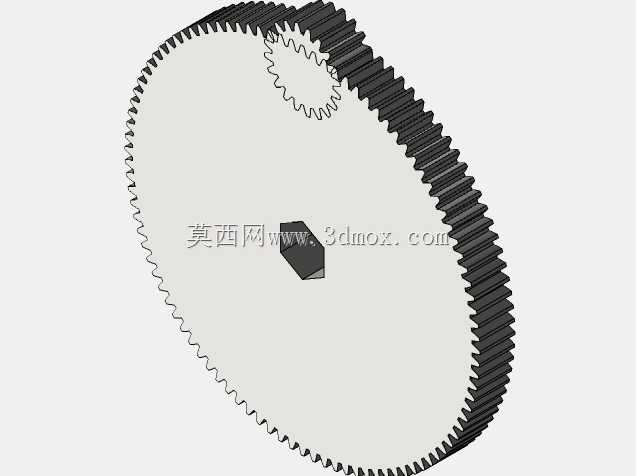

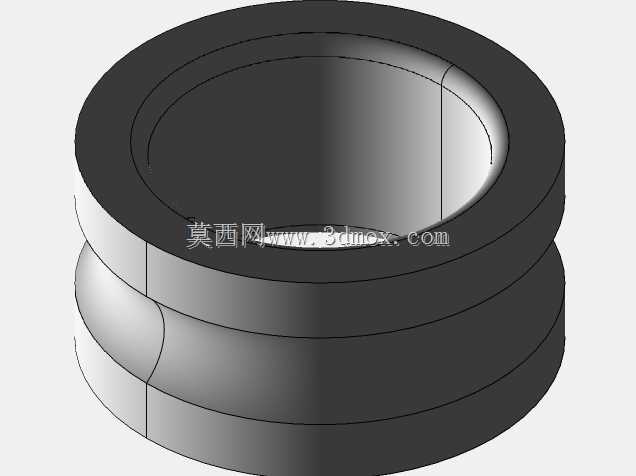

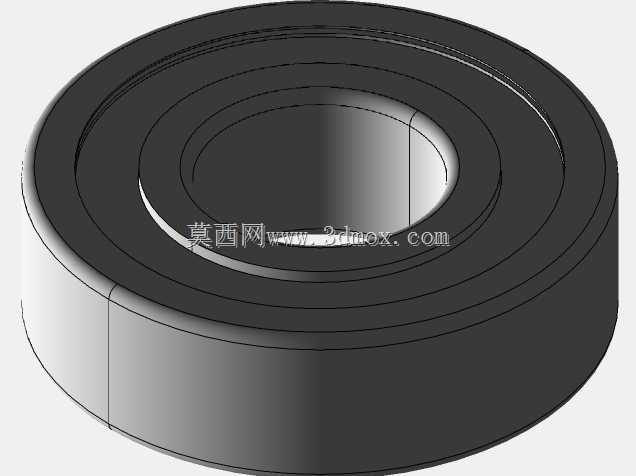

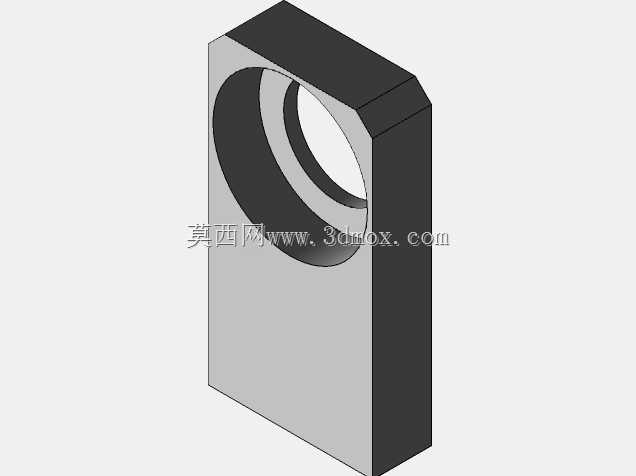

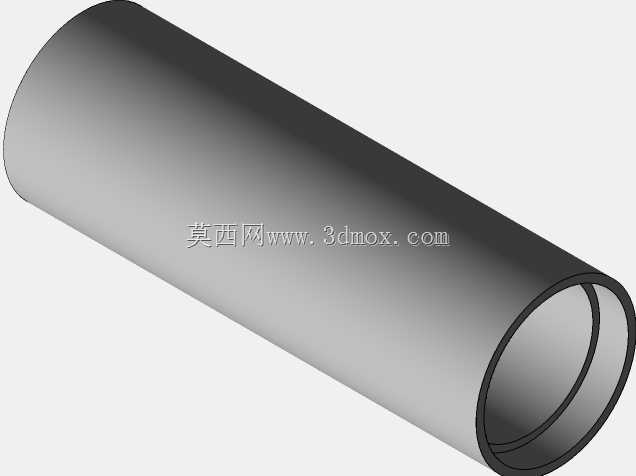

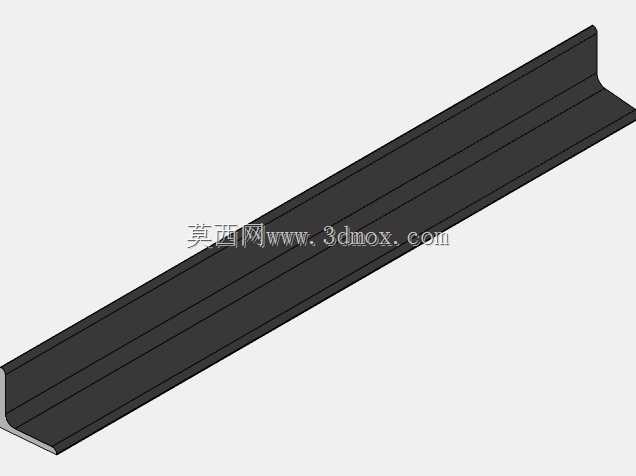

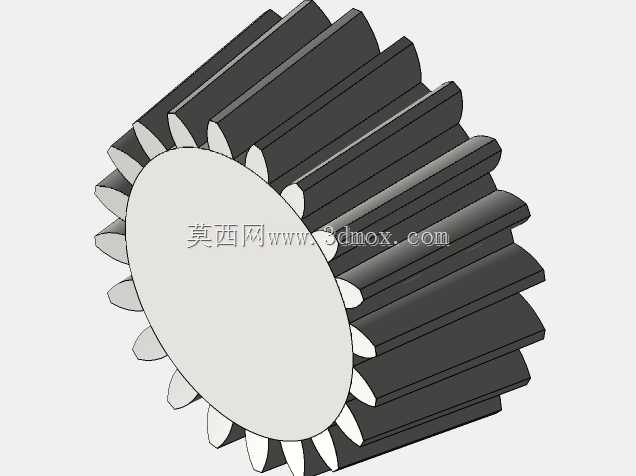

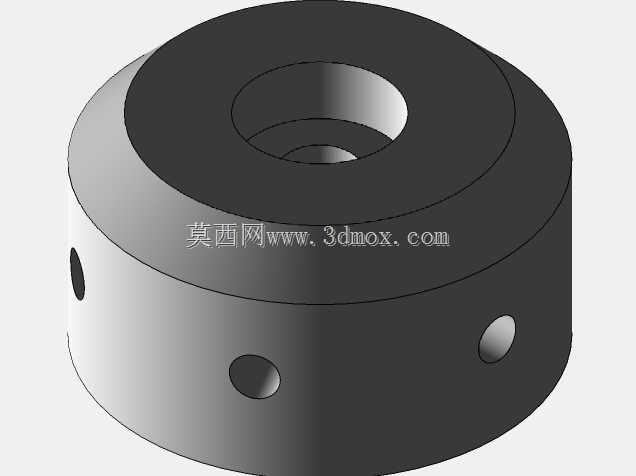

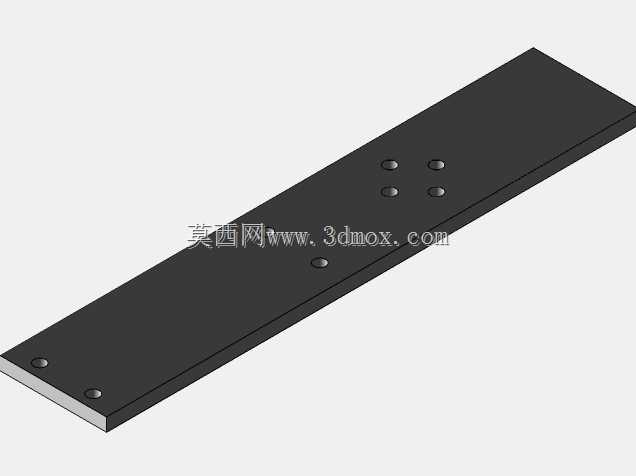

　　叶片根部采用预埋螺栓的连接结构，与轮毂的对接面设置定位止口，可保证安装时的同轴度要求，降低运行过程中的动不平衡量。轮毂采用球墨铸铁铸造成型，内部预留变桨驱动机构的安装空间，三支叶片的变桨轴线与轮毂回转中心的夹角严格控制在120度±0.5度范围内，避免因角度偏差带来的附加载荷。机舱底座作为整台机组的核心承载构件，采用焊接箱型结构，内部设置多道加强筋板，可同时承受风轮传递的轴向推力、径向载荷与扭矩，以及偏航过程中的倾覆力矩，底座上的安装基准面经过机加工处理，发电机、齿轮箱、偏航轴承的安装位形位公差控制在IT7级，可保证各传动部件的装配同轴度，降低运行过程中的振动与噪声。传动链采用一级行星加两级平行轴的增速结构，齿轮箱的输入轴通过胀紧套与轮毂主轴连接，输出轴通过弹性联轴器与发电机对接，联轴器处设置扭矩限制结构，当风速超过切出风速、风轮输出扭矩超过设计阈值时，可自动打滑卸荷，避免过载对齿轮箱与发电机造成冲击损坏。偏航系统采用外齿式回转支承，由四个对称布置的偏航驱动电机提供驱动力，偏航齿轮与回转支承外齿的侧隙控制在0.2到0.4毫米之间，既保证传动平稳，又避免侧隙过大带来的换向冲击，偏航制动采用液压钳盘式结构，在机组对准风向之后可牢牢锁死机舱位置，避免因风向波动带来的机舱频繁摆动。机组的塔架采用锥筒式钢结构，底部法兰与基础预埋螺栓对接，顶部法兰与机舱偏航轴承连接，塔架的锥度设计兼顾了结构强度与材料利用率，

　　在不同高度段的钢板厚度根据弯矩分布做了差异化设计，底部段钢板厚度更大，往上逐步减薄，可在保证整体刚度的前提下降低整机重量。从安装边界来看，机组整体运输时可拆分为风轮叶片、轮毂、机舱总成、塔架段四个独立模块，单个模块的最大尺寸满足常规公路运输的限界要求，现场安装时仅需按照定位标记依次对接，无需在现场进行复杂的配焊或二次加工，安装作业可在8小时内由4名作业人员配合小型起重设备完成。在结构设计过程中，所有部件的连接位置都预留了足够的运维操作空间，比如机舱罩上的检修口位置正对齿轮箱油标、过滤器与接线端子排，运维人员打开检修口即可完成常规的油位检查、滤芯更换与线路检测作业，无需拆解整个机舱罩，大幅降低后期运维的时间成本。另外，

　　机组的所有外露部件都做了防腐蚀处理，叶片表面采用聚氨酯耐候涂层，机舱罩采用玻璃钢模压成型并添加抗紫外线助剂，塔架表面经过热浸锌加户外聚氨酯面漆处理，可适应沿海高盐雾、内陆高沙尘、低温严寒等不同恶劣环境下的长期使用要求，结构件的疲劳寿命按照20年设计周期校核，关键承载部位的焊缝都做了无损检测要求，可保证长期运行下的结构可靠性。在三维建模过程中，所有运动部件都预留了合理的运动间隙，比如叶片变桨过程中与机舱罩、导流罩的最小间隙大于50毫米，偏航过程中机舱内的线缆扭转半径满足3圈以上的偏航余量，避免运行过程中出现部件干涉、线缆拉扯损坏的问题，同时模型中完整还原了各部件的安装孔位、连接方式与配合公差，可直接导出工程图用于生产加工，也可导入仿真软件进行有限元强度校核、气动性能模拟与动力学分析，为后续的结构优化、性能迭代提供准确的三维数模基础。
