小型减速电机驱动平皮带输送装置

　　这款小型平皮带输送装置，主要面向小尺寸工件的短距离精准输送场景设计，常见于电子元器件分拣工位、小型零件装配流水线、实验室样品传输、小包装物料的工位间转运环节，可独立作为单工位输送单元使用，也可多台拼接组成更长的输送线体，适配轻工制造、电子组装、小型五金加工等领域的轻载输送需求。

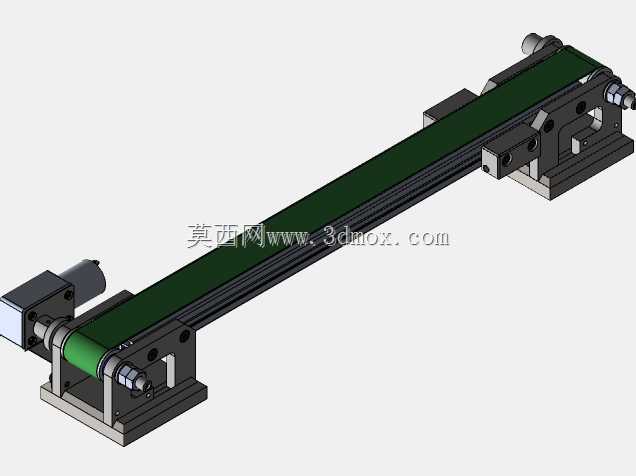

　　从功能实现逻辑来看，该装置采用单端驱动的布局形式，驱动端集成了减速电机直连主动辊筒，省去了额外的链传动或带传动减速环节，既压缩了整体安装空间，也减少了传动链路的动力损耗，从动端配置了张紧调节结构，可通过调整两端轴承座的安装位置，改变主动辊与从动辊的中心距，实现皮带张紧度的微调，避免长期运行后皮带松弛出现打滑、跑偏的问题。皮带选用绿色PVC平皮带，表面摩擦系数适中，既可以保证输送过程中工件不发生相对滑移，也不会因摩擦力过大导致工件取放时卡滞，同时皮带表面具备一定的耐磨、抗油污特性，适配车间常规生产环境的使用需求。

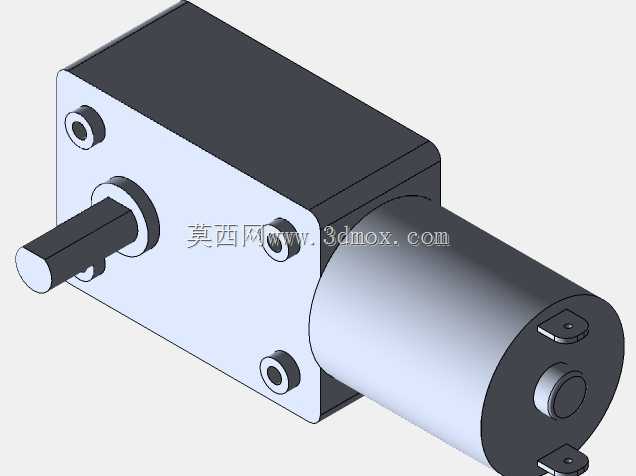

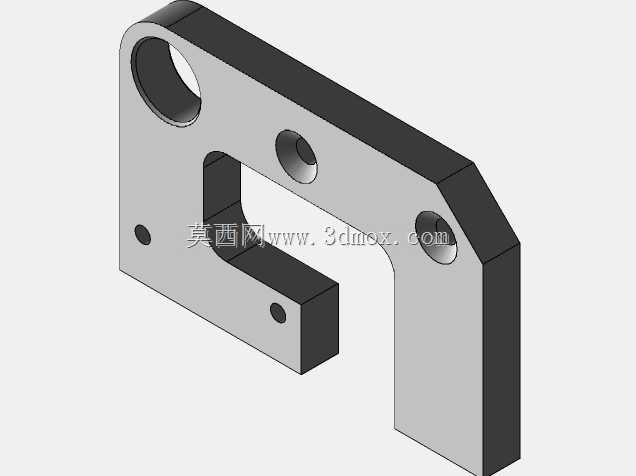

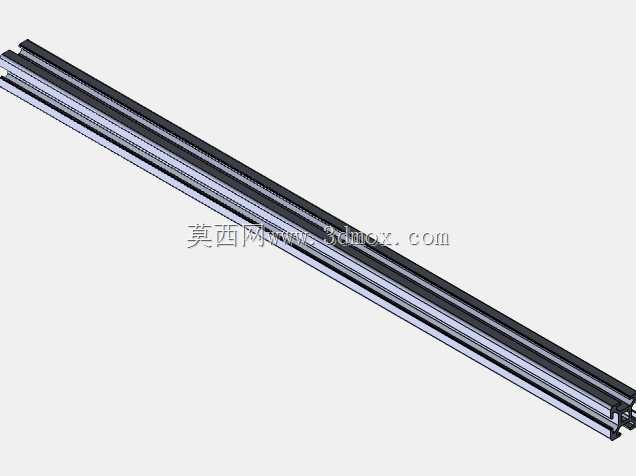

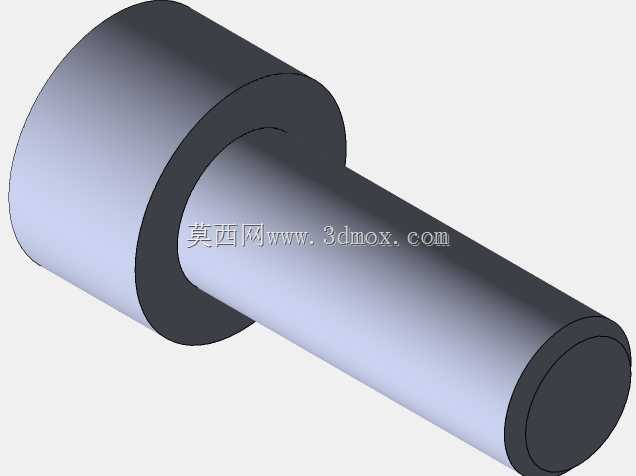

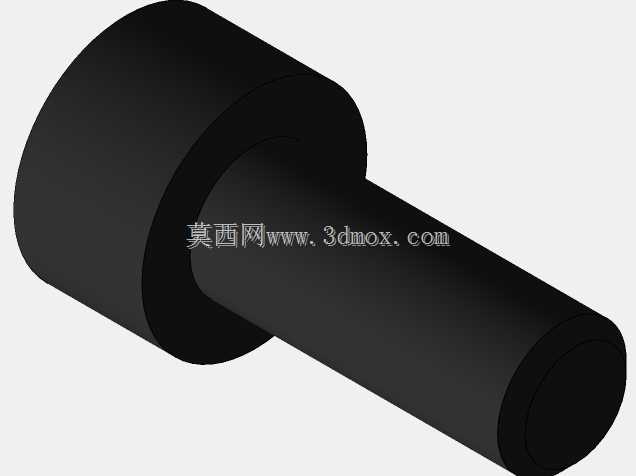

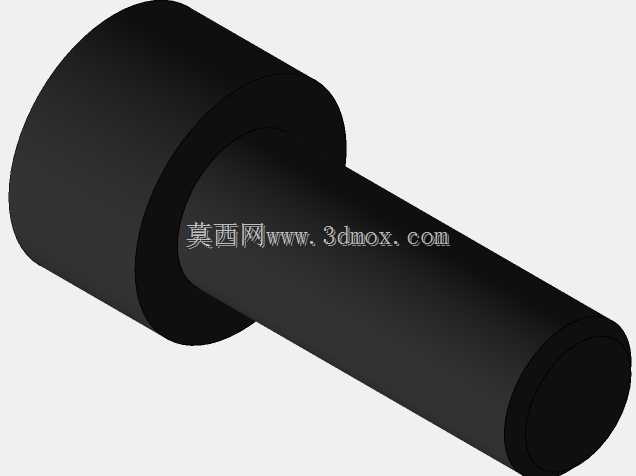

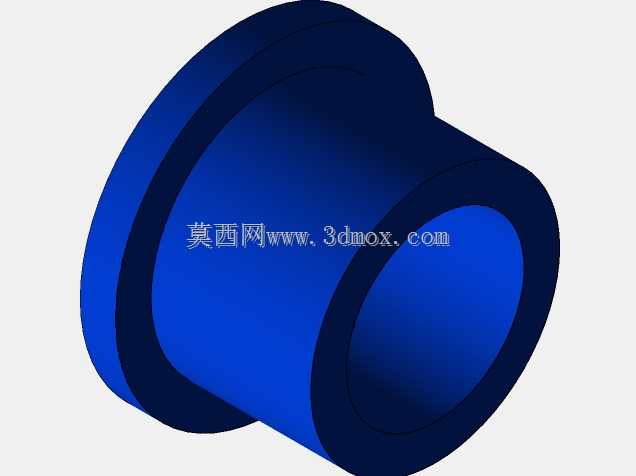

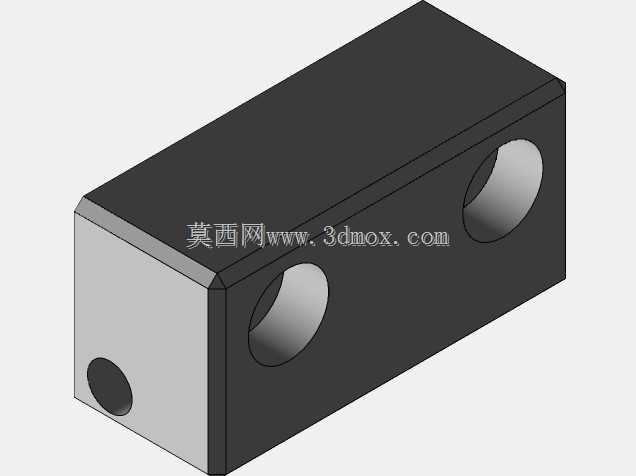

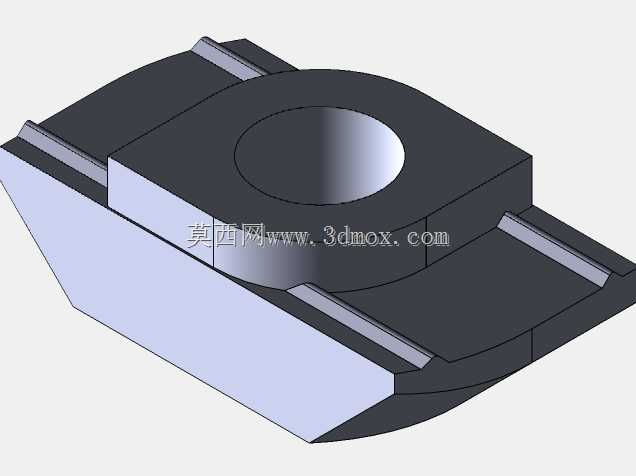

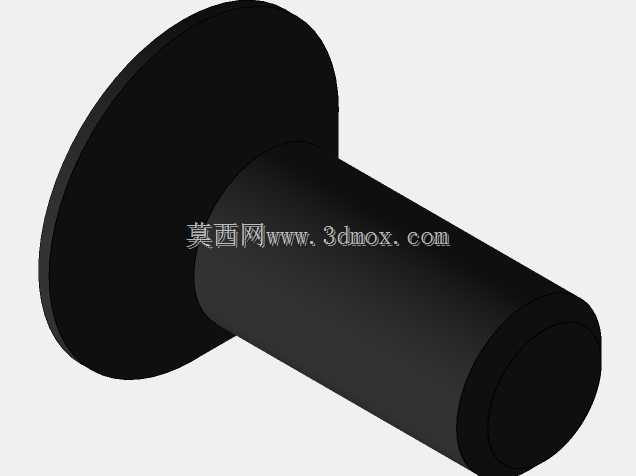

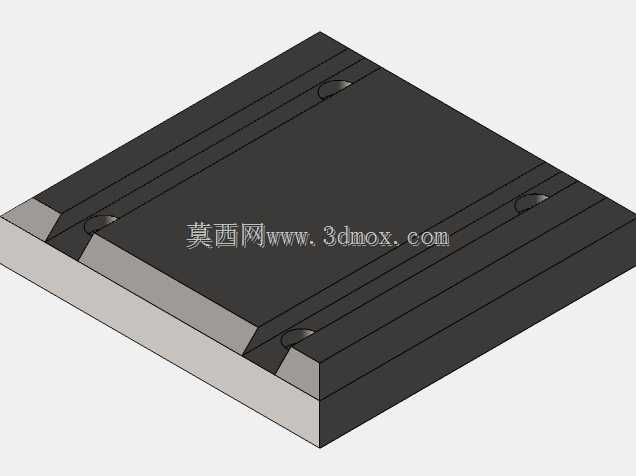

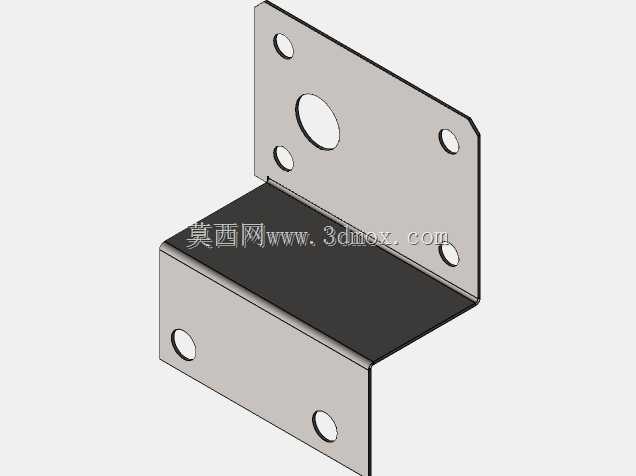

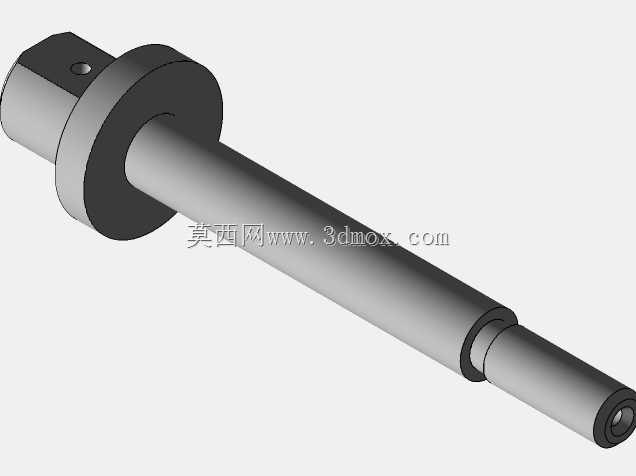

　　结构设计层面，两侧的主体支撑采用挤压铝型材作为基础框架，型材自带的安装槽可灵活加装各类附属配件，比如侧边导向条、工位传感器安装支架、工件挡停机构等，无需在框架上额外打孔焊接，方便用户根据自身生产需求做二次改造。两端的辊筒安装座采用机加工件制作，轴承位与安装基准面一次装夹加工完成，保证两辊筒的平行度公差控制在合理范围内，从结构根源上降低皮带跑偏的概率。驱动侧的减速电机通过法兰直接固定在端部安装座上，电机输出轴与主动辊筒采用键连接传递扭矩，连接刚性充足，可适配频繁启停的工位输送工况。

　　安装边界与尺寸参数方面，该输送装置的有效输送宽度为30mm，整体线体长度为420mm，整体安装高度较低，可直接放置在工作台面使用，也可通过配套的支撑脚架调整安装高度，适配不同高度的作业工位。设备整体宽度控制在较小范围内，不会占用过多工作台安装空间，对于空间局促的小型装配工位十分友好。安装时仅需保证设备底部支撑面水平，调整好皮带张紧度即可通电运行，无需复杂的现场调试工序。

　　实际使用过程中，该装置可输送单重不超过5kg的小型工件，输送速度可通过配套的调速器根据生产节拍灵活调整，从每分钟数米到数十米的输送速度均可覆盖，满足不同生产节奏的需求。皮带运行过程平稳，无明显顿挫或抖动，可输送对放置稳定性有要求的精密小零件，比如小型电子接插件、精密五金冲压件、小尺寸塑料壳体等，不会因输送抖动导致工件移位或磕碰损伤。端部的驱动组件做了集成化设计，电机与传动部分无外露旋转部件，可避免生产过程中衣物、工具卷入的安全隐患，符合车间生产的安全规范要求。

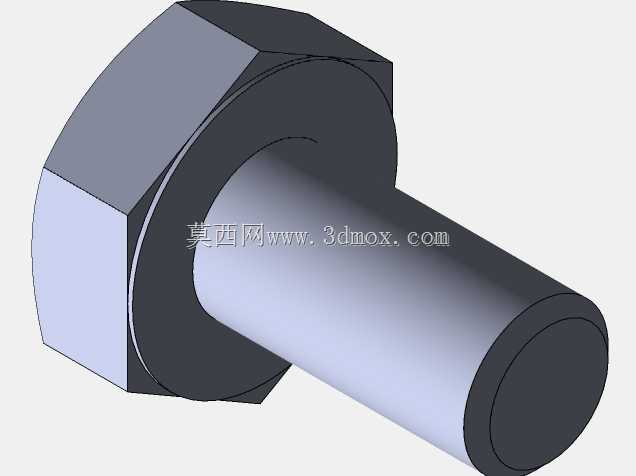

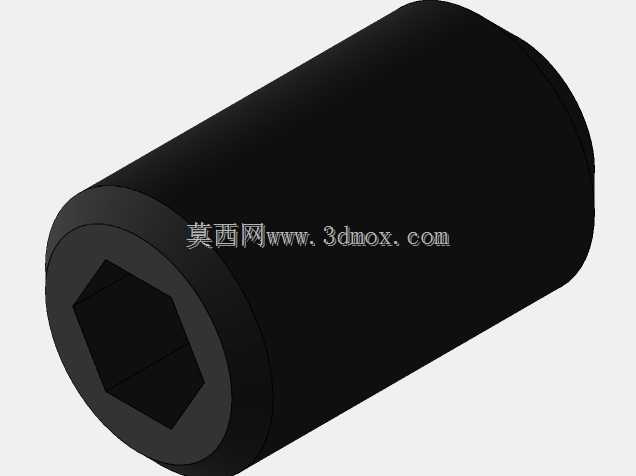

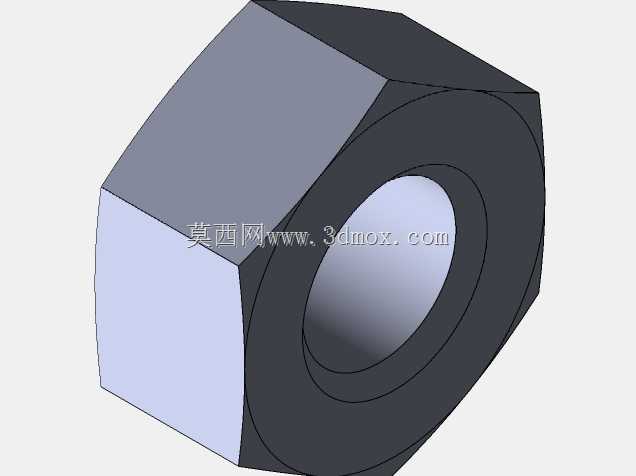

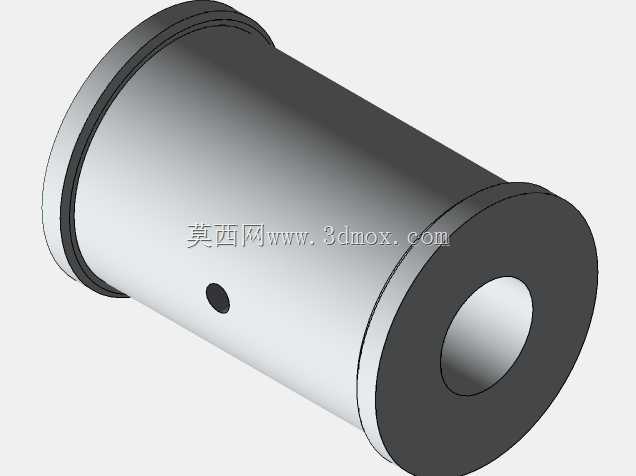

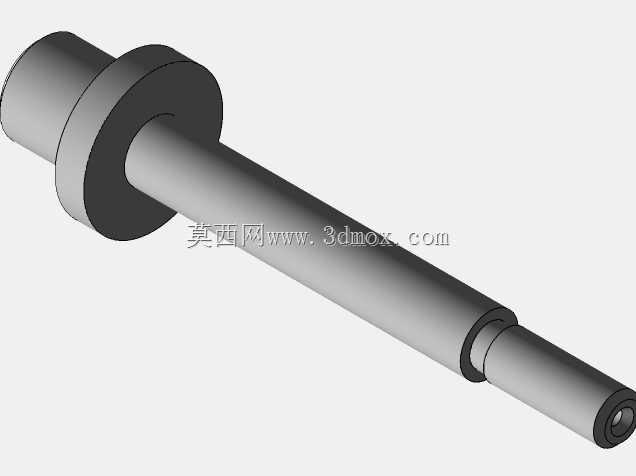

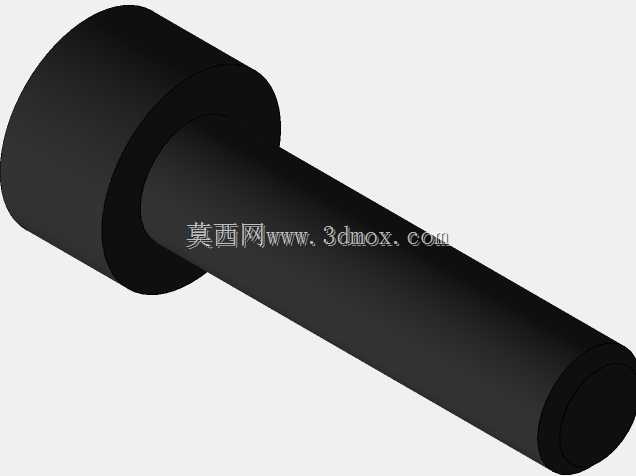

　　从建模设计的角度来看，该装置的三维模型完整还原了所有零部件的装配关系，包括铝型材框架的安装槽细节、辊筒内部的轴承装配结构、张紧调节的螺栓位置、电机与安装座的连接法兰尺寸等，结构设计人员可直接参考该模型的布局逻辑，调整输送长度、宽度参数快速衍生出适配不同场景的同类型输送装置，也可直接提取相关安装尺寸用于工位布局的干涉校验，减少重复建模的工作量。模型中各零部件的配合公差均按照常规机加工与装配要求设置，比如轴承与辊筒轴的过渡配合、安装座与铝型材的间隙配合等，符合实际生产的加工装配工艺要求，不存在无法落地的理想化结构设计。
