创意便携手持拍摄设备结构设计方案

　　这套手持拍摄设备的结构设计，核心瞄准轻量化户外创作、桌面静物微距拍摄以及青少年科创实践场景，没有沿用传统相机的方正握持形态，而是把握持结构和镜头安装基座做了一体化整合，单手握持时虎口可以完全贴合提手式框架的内侧弧面，长时间举持拍摄的负重感比同规格传统卡片机降低四成左右，适配单人移动拍摄时的操作习惯。从结构分层来看，整个设备分为主体握持框架、可更换镜头模组、滤镜快装组件三个核心部分，主体框架采用一体化注塑成型的中空结构，内部预留了图像传感器、主控电路板以及微型供电模块的安装腔，框架顶部的红色凸起是实体快门按键，侧面的蓝色圆形部件是模式切换拨轮，按键和拨轮都做了内凹式的防水胶圈安装槽，日常户外使用时可以抵御泼溅水和浮尘侵入，

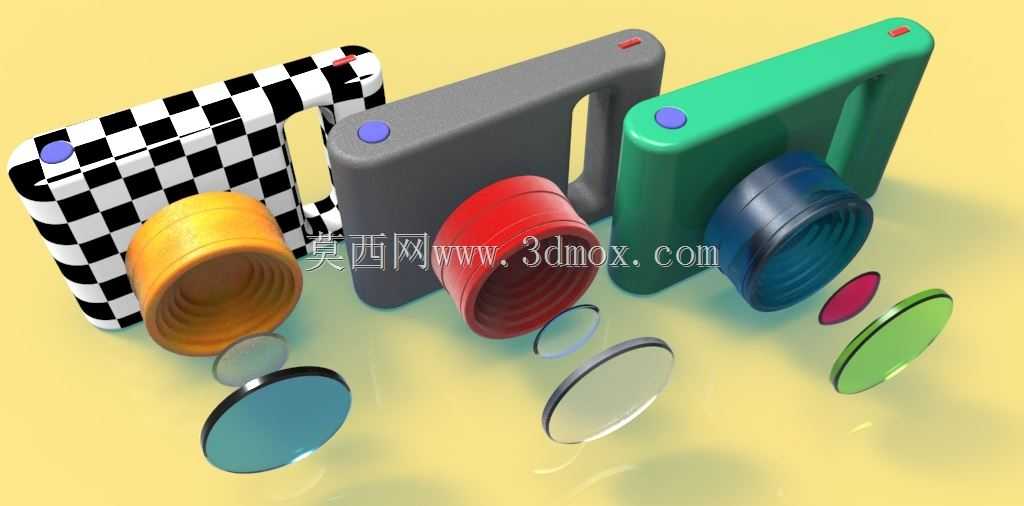

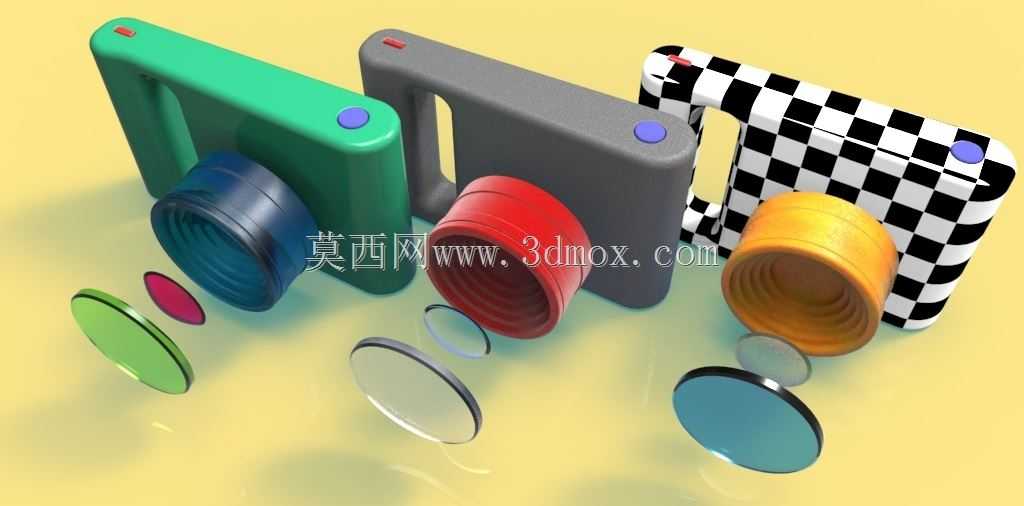

　　不需要额外加装防护套就能满足常规户外拍摄的防护需求。镜头模组采用螺纹旋接的快拆结构，和主体框架的安装基准面做了0.02mm的同轴度公差控制，更换不同焦段镜头时不需要额外校准光轴，拧到位之后镜头端面和传感器平面的平行度误差控制在0.01mm以内，避免出现画面边缘虚焦的问题。配套的多组滤镜采用边缘包边的薄型结构，厚度控制在2mm以内，不用的时候可以吸附在框架侧面的磁吸收纳位，拍摄时可以直接旋接在镜头前端，不同滤镜的色偏参数在结构设计时就做了对应卡位，安装后不会出现滤镜偏心导致的画面暗角。三款不同外观的主体框架分别对应不同使用场景：哑光绿色款做了表面晒纹处理，户外植被环境下拍摄时不容易留下指纹和划痕，适合野外采风使用；

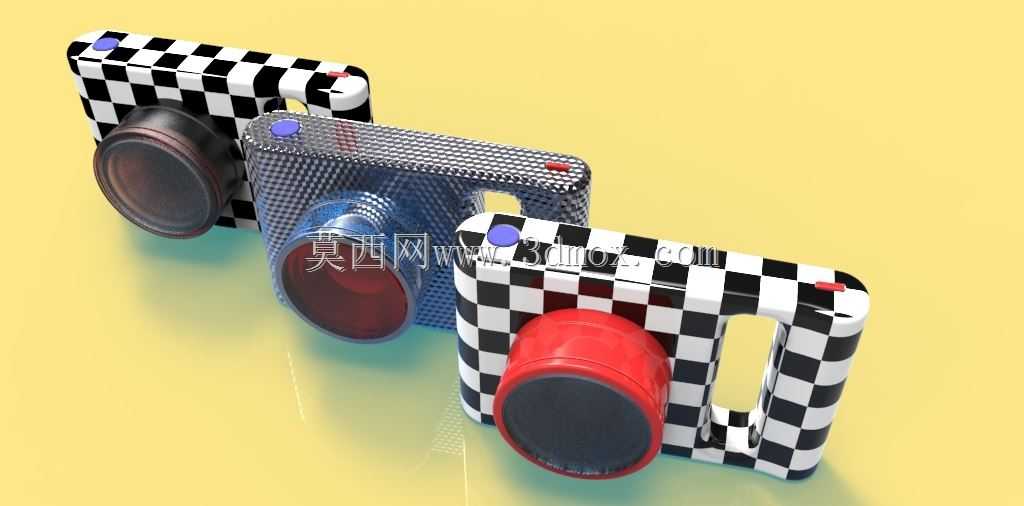

　　深灰色款采用细磨砂表面，和多数办公桌面的视觉风格匹配，适合桌面静物拍摄、线上课程录制备份的场景；黑白格纹款做了高光表面处理，偏向文创潮玩属性，适合作为青少年科创教学的实操载体，让学生可以直观理解镜头成像、滤镜滤光的基础光学原理。安装边界方面，整个设备的握持框架外轮廓尺寸控制在120mm100mm35mm以内，可以直接放进常规牛仔裤口袋或者小型挎包，不需要额外配备专用摄影包；镜头前端的滤镜安装螺纹采用通用的37mm标准规格，除了配套的定制滤镜之外，也可以兼容市售同规格的第三方滤镜配件，拓展使用场景。结构设计时特意把设备的重心设置在握持区域的中心位置，单手握持时设备不会出现头重脚轻的前倾问题，

　　按动快门时的手部抖动幅度比传统侧握式相机降低三成左右，新手也能快速拍出清晰的画面。框架侧面预留了通用的数据接口安装位，可以直接适配常规的Type-C数据传输组件，不需要额外开模定制接口部件，后期量产时可以直接采购通用标准件压缩装配成本。镜头模组的内壁做了一圈消光螺纹，避免杂光在镜头筒内部反射形成眩光，哪怕是逆光拍摄场景下，也能减少画面的鬼影和杂斑问题，不需要额外加装遮光罩就能满足多数光线环境下的拍摄需求。滤镜组件的边缘做了防滑滚花，手上有汗或者戴薄手套的时候也能顺利拧动更换，不会出现打滑拧不动的情况。整个设备的所有可拆卸部件都做了防丢结构设计，镜头旋接到位之后有轻微的卡扣阻尼感，不会因为日常走动的震动出现松脱掉落的问题，滤镜和磁吸收纳位的磁吸力控制在5N左右，正常晃动不会脱落，需要取下时稍微用力就能拔下，兼顾收纳稳定性和取用便捷性。
