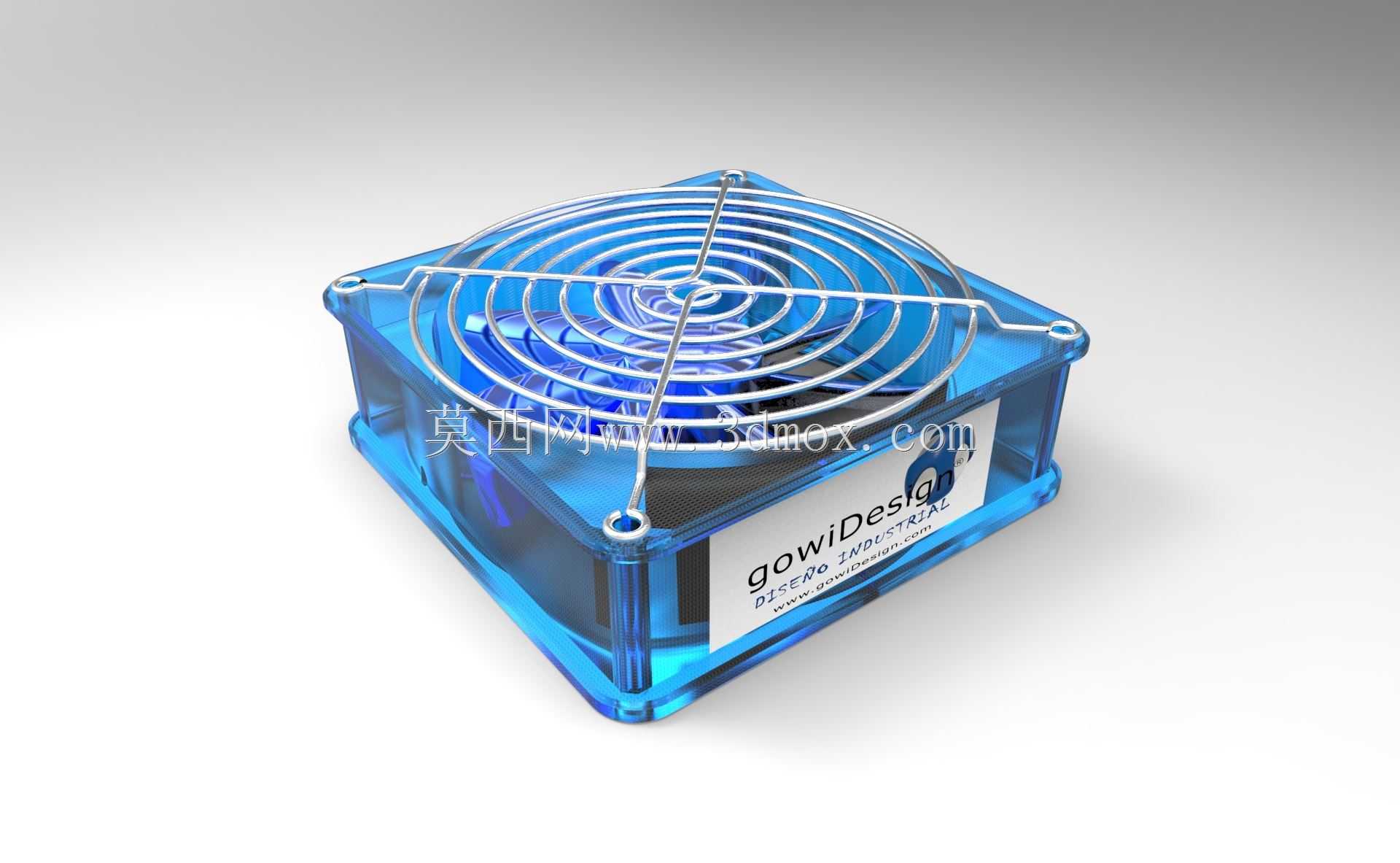

半透明蓝色轴流散热通风机结构设计

　　这款轴流通风机的结构设计，核心围绕小空间内的强制风冷散热需求展开，在工控机箱、通讯机柜、小型电子设备舱等场景中，这类通风部件是保障内部元器件工作温度稳定的核心组件，很多嵌入式设备、桌面级电子装置的散热链路里，都能见到同结构通风机的应用。从结构设计逻辑来看，外框采用一体化注塑成型的方形结构，四个角预留的安装孔位做了内嵌金属衬套的设计，避免长期安装震动导致塑料孔位开裂，安装孔的中心距严格遵循行业通用的60mm规格标准，适配绝大多数标准机箱的风扇安装位，安装时可搭配减震胶钉或者金属螺丝固定，安装边界预留了2mm的容错间隙，即便安装面板的孔位存在小幅公差，也能顺利完成装配。外框的风道内壁做了微弧导风处理，减少气流在框体内部的紊流损耗，

　　相比直壁结构的外框，能降低约8%的风阻，提升有效送风效率。扇叶部分采用七叶后掠式设计，叶型的曲率经过反复调整，在保证风量输出的同时，能有效降低叶片切割气流产生的高频噪音，叶片根部做了加厚过渡处理，避免高速旋转时根部应力集中导致的叶片断裂问题，扇叶与外框内壁的间隙控制在0.8mm，既不会出现运转擦碰的问题，也能减少间隙处的气流回流损失。前部的金属防护网采用钢丝折弯焊接成型，表面做了镀铬防锈处理，网格的间距控制在8mm，既能防止异物触碰高速旋转的扇叶造成损坏或者安全隐患，也不会对气流造成过大的阻挡，防护网通过四个角的卡扣与外框固定，拆卸清理积灰时无需借助工具，直接按压卡扣即可取下，方便后期运维。外框侧面预留的标签粘贴位做了磨砂平面处理，

　　避免光滑表面导致标签粘贴不牢脱落，标签区域可标注产品的额定电压、转速、风量、转向等核心参数，方便选型和安装时识别。轴承部分采用含油轴承结构设计，预留了储油槽，可在长期运转过程中持续释放润滑油，降低轴承磨损，延长设备的无故障运行时间，轴承位的同轴度公差控制在0.02mm以内，保证扇叶高速旋转时不会出现偏心抖动的问题。在实际应用中，这款通风机可根据使用场景调整安装方向，既可以作为排风部件将设备内部的热空气抽出，也可以作为送风部件将外部冷空气导入设备内部，适配不同的风道设计需求。接线部分从外框侧边引出，预留了150mm的线长，可根据设备内部的走线需求调整布线位置，接线端可适配常规的2pin、3pin或者4pin供电接口，

　　满足不同设备的供电与调速需求。整体结构的壁厚控制均匀，外框主体壁厚2mm，既保证了结构强度，也不会造成材料的浪费，符合轻量化设计的要求，同时塑料外框的绝缘特性，也能避免安装时出现导电短路的风险，提升设备使用的安全性。在建模过程中，所有的装配间隙都经过实际装配验证，各个部件之间不存在干涉问题，扇叶的旋转空间预留充足，即便在高温环境下塑料部件出现小幅热胀，也不会出现运转卡滞的问题。这类小型轴流通风机的应用场景非常广泛，除了常规的电子设备散热，在小型通风换气装置、3D打印机散热、小型机柜温控、LED灯具散热等场景中都能适配，其标准化的安装尺寸也让替换选型非常便捷，无需对安装结构做额外修改即可完成替换。
