19英寸机柜用多组轴流风机散热托盘结构

　　在标准19英寸机架式设备的部署场景中，设备高密度堆叠带来的热堆积问题始终是机房运维、工业控制柜集成环节需要重点解决的核心问题，这款适配19英寸机架安装的多风机散热托盘，正是针对这类场景设计的配套散热组件。从结构布局来看，整个托盘采用一体化金属承托底板设计，底板表面冲压有规则排布的通风格栅，格栅的开孔方向与风机出风方向完全对齐，尽可能降低风阻，避免气流在托盘内部形成紊流影响散热效率。底板的两侧预留有标准19英寸机架的安装挂耳，挂耳上的安装孔位完全符合通用机架的孔距规范，不需要额外加工转接件就可以直接固定在机柜的立柱上，安装深度适配常规通讯机柜、工业控制柜的内部纵深空间，不会与机柜内已部署的服务器、交换机、工控模块等设备产生安装干涉。

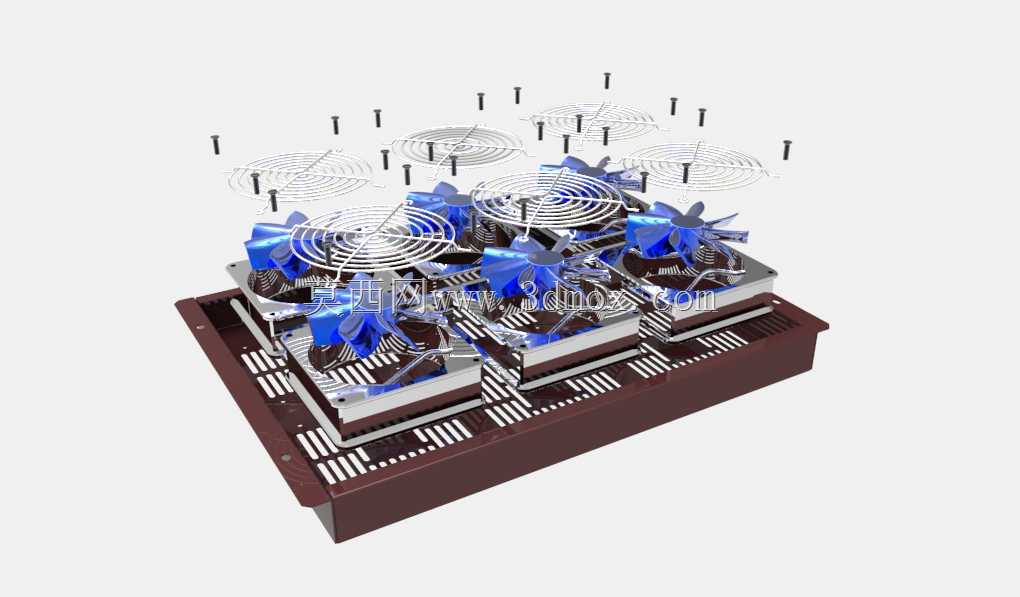

　　托盘上共集成了六组轴流散热风机，风机采用矩阵式排布，每台风机都通过独立的减震固定座安装在底板上，固定座与风机、底板之间预留有缓冲间隙，能够降低风机高速运转时产生的振动传递到机架整体结构上，避免振动影响机柜内其他精密电子设备的运行稳定性。每台风机的上方都配置了金属防护网罩，网罩的网格尺寸经过核算，既不会阻挡气流流通，也能防止运维过程中手指、线缆误触运转的风叶造成安全隐患，同时所有风机的供电线路都在托盘背面做了规整的走线槽设计，线路沿托盘侧边的走线槽排布后统一引出接电端，不会出现线缆散乱阻挡风道的问题。

　　从实际使用的角度来看，这款散热托盘可以直接安装在机柜内高热流密度设备的相邻U位，通过风机主动抽排或者鼓风的方式，加快机柜内部的空气循环，将设备运行产生的热量快速带向机柜的排风通道，相比机柜自带的顶部排风结构，这种贴近热源部署的散热托盘能够针对性解决局部热点问题，避免部分高功耗设备因为局部通风不畅出现过热降频、元器件寿命缩短的问题。设计过程中充分考虑了不同机柜的安装兼容性，托盘的整体高度控制在标准机架U位的整数倍范围内，不会占用额外的安装空间，底板的承重结构经过加强，除了固定风机之外，也可以临时承托部分轻型设备，方便运维过程中的设备移位操作。

　　在细节设计上，所有的结构棱角都做了钝化折边处理，避免安装维护过程中划伤操作人员，固定风机的螺丝全部采用防松设计，能够适应机房、工业现场可能存在的轻微振动环境，避免长期运行后螺丝松动产生异响或者部件移位。风机的排布间距经过气流仿真优化，相邻风机的气流覆盖范围存在合理重叠，不会出现散热盲区，同时格栅的开孔率控制在合理区间，在保证通风量的前提下兼顾底板的结构强度，不会因为开孔过多导致托盘承重能力下降，出现长期使用后变形的问题。整个托盘的表面采用防静电喷塑处理，能够适应机房内的防静电要求，避免静电积累对电子设备产生干扰，同时喷塑层也具备一定的耐锈蚀能力，能够在普通工业环境下长期使用不需要额外做表面防护。
