拐杖适配锁紧环与调节销轴组件结构设计

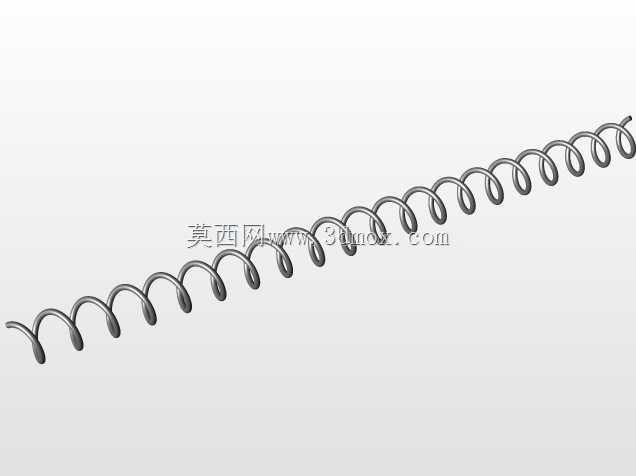

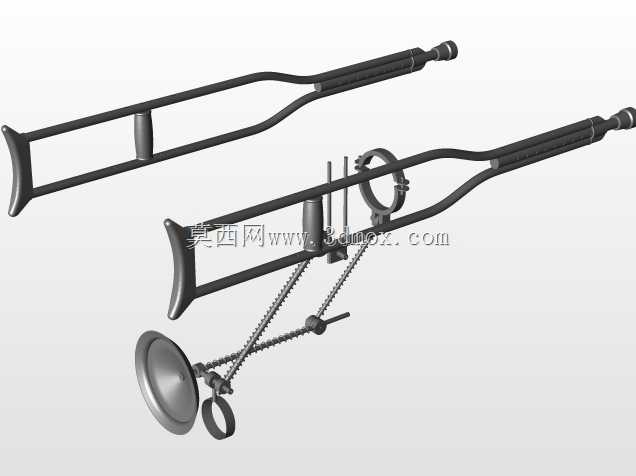

　　这套组件主要面向助行拐杖的高度调节与锁紧场景，是腋拐、肘拐等可调式助行器具的核心受力连接件，日常使用中需要反复承受使用者的体重载荷，同时要满足不同身高用户快速调节杖身长度的操作需求，在社区康复辅具租赁、家用老年助行器具、术后康复辅助器械等场景中都有广泛的适配空间。从实际使用工况来看，拐杖在使用过程中不仅承受垂直方向的静载荷，还会伴随使用者行走时的侧向分力、启停瞬间的冲击载荷，尤其是路面不平整时的瞬时冲击力往往能达到静载荷的1.5-2倍，这就要求连接组件既要具备足够的连接强度，又要保证锁紧后无旷量，避免使用过程中出现杖身滑动、锁紧失效的安全隐患。设计过程中首先考虑的是锁紧环的受力变形特性，环形结构采用等壁厚设计，

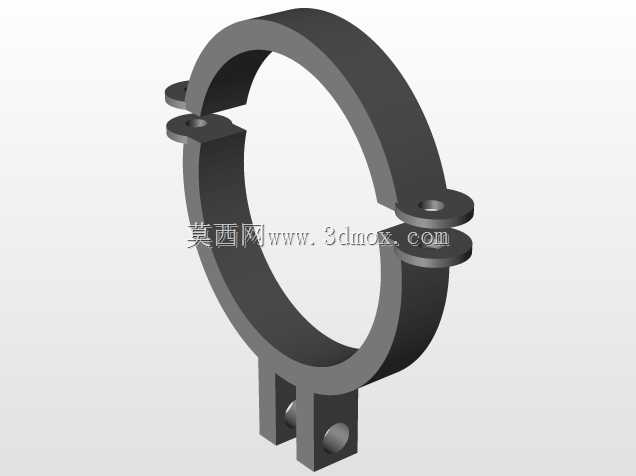

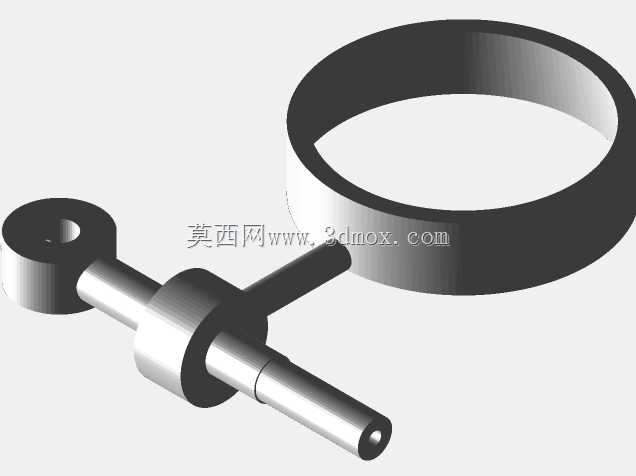

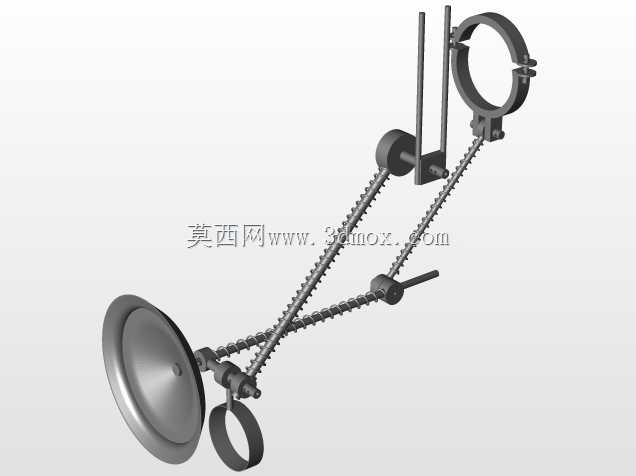

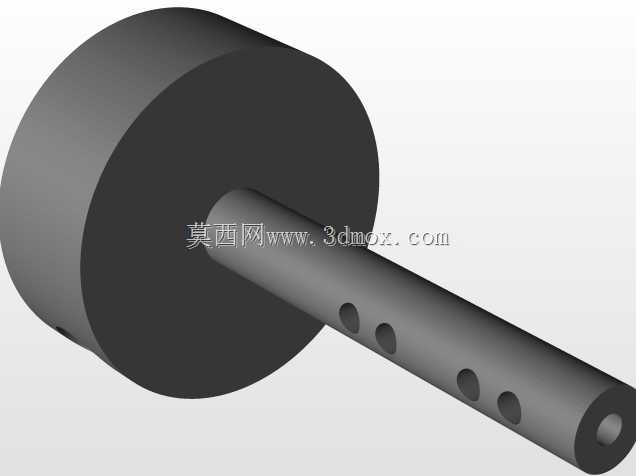

　　内壁与杖身金属管的配合间隙控制在0.1mm以内，既保证装配时可以顺畅套入杖管，又能在锁紧销轴压紧时让环体均匀收缩，抱紧杖管外壁，不会出现局部应力集中导致的环体开裂问题。环体的开口位置做了R2的圆角过渡，避免反复松紧过程中开口处出现应力疲劳断裂，同时开口宽度匹配调节销轴的压块尺寸，保证压块压紧时受力方向垂直于环体切线方向，最大化锁紧摩擦力。调节销轴组件采用阶梯轴结构，一端的带孔轴头用于连接拐杖的外置调节扳手，中间的轴肩作为锁紧行程的限位面，避免锁紧过度导致环体塑性变形，另一端的光轴段穿过杖管的调节孔与锁紧环的压接块配合，轴端做了1×45°的导向倒角，装配时可以顺畅穿过对应孔位，不需要额外修配。

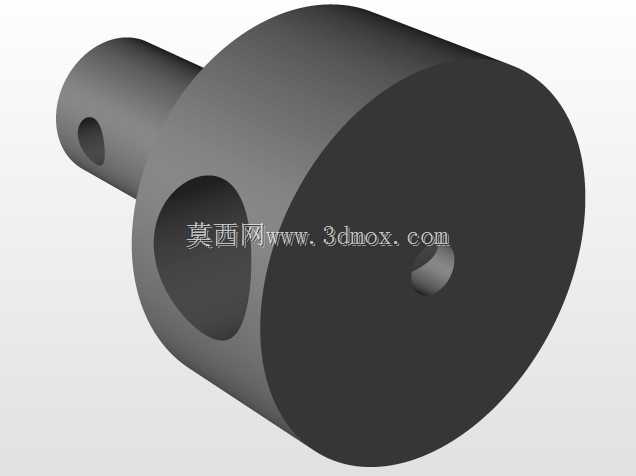

　　销轴上的压接凸台与锁紧环开口处的平面完全贴合，当扳手带动销轴旋转时，凸台会逐步压紧环体开口，带动环体收缩抱紧内管，整个调节行程控制在15°旋转角度范围内，用户不需要大幅度扳动扳手就能完成锁紧与松开操作，戴手套或者手部力量较弱的老年用户也能独立操作。考虑到拐杖经常会在户外雨天、潮湿卫生间等环境使用，销轴表面做了防锈处理，锁紧环与杖管接触的端面做了防滑纹路处理，避免长期使用后环体与杖管之间出现相对转动，导致调节孔位错位。组件中与人体手部偶尔接触的操作端头采用尼龙材质制备，尼龙材料本身具备自润滑特性，反复旋转调节不会出现卡涩，同时低温环境下也不会像金属件那样冰手，材料的抗冲击性能足够，日常不小心磕碰也不会出现碎裂问题。安装边界方面，

　　锁紧环的外径比配套杖管外径大4mm，装配后不会突出拐杖外管的外壁，避免使用过程中勾挂衣物、磕碰障碍物；销轴组件装配后突出杖管外壁的高度控制在8mm以内，外边缘全部做了圆角钝化处理，不会划伤使用者的衣物或者皮肤。整套组件的孔位配合全部采用基孔制公差设计，适配市面上主流直径22mm、25mm的标准铝合金拐杖管，不需要对原有杖身做额外加工就能直接替换安装，对于辅具维修站点来说，可以作为通用备件储备，降低不同品牌拐杖的备件库存压力。从受力校核的角度来看，环体选用的材料屈服强度满足120kg载荷下的锁紧需求，销轴的剪切强度安全系数达到2.5以上，完全符合助行器具的国家相关安全标准要求，长期反复调节使用也不会出现锁紧力衰减的问题。实际测试中，经过1000次反复调节锁紧循环后，环体的变形量小于0.05mm，锁紧后的静防滑力达到800N以上，完全可以满足不同体重用户的日常使用需求，不会出现杖身下滑的问题。
