注射器驱动儿童益智挖掘玩具结构

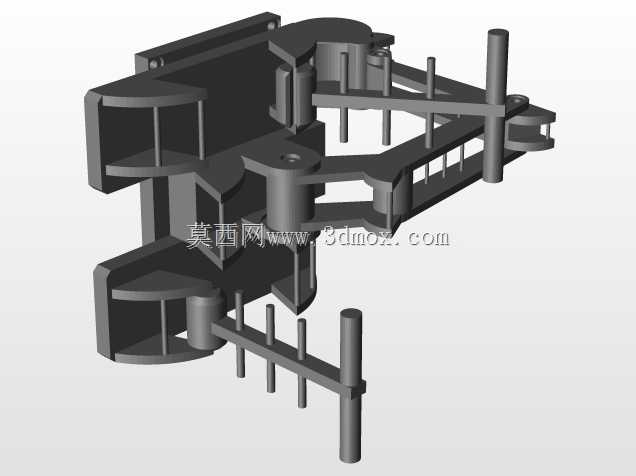

这款手动驱动的挖掘类玩具，核心采用注射器作为动力传递元件，依托液压传动的基本原理实现动作输出，主要面向低龄儿童的益智玩耍场景，也可作为幼儿科普简易液压原理的实操教具使用。从结构设计逻辑来看，整体采用上下对称的扇形基座搭配中间支撑立柱的布局，上下扇形块的圆弧边做了统一的R角过渡处理，避免尖锐棱角带来的使用安全隐患，中间支撑立柱采用等直径圆柱结构，既作为上下基座的连接承载件，也预留了传动管路的布设空间，注射器的推杆与缸体分别固定在上下基座的对应安装位上，通过推拉注射器改变内部介质容积，即可带动上部基座绕立柱轴线做一定角度的回转动作，模拟真实挖掘设备的上部转台回转功能。从安装边界与尺寸适配角度考量，整体结构的最大外轮廓控制在适合儿童单手握持操作的范围内，下部扇形基座的底面做了平面度处理，放置在桌面等平整接触面时可保持足够的稳定性，不会在操作过程中出现侧翻问题；所有零部件的连接位置都采用大圆角过渡，没有细小易脱落的拆分零件，避免低龄儿童误吞的风险。在功能特性层面，该结构没有设置复杂的多自由度动作，仅保留最基础的回转驱动功能，操作逻辑简单直观，儿童只需推动注射器推杆即可完成动作，不需要复杂的操作学习；传动过程依靠注射器内部的液体介质传递动力，动作输出平缓无冲击，不会出现夹手等安全问题，同时透明的注射器缸体可以让儿童直观看到内部介质的流动过程，在玩耍过程中就能感知液压传动的基本逻辑。从实际应用场景出发，该结构既可以作为家庭场景下的儿童玩耍玩具，也可用于幼儿园、少儿科创机构的机械原理启蒙教具，不需要额外的动力源，仅靠手动操作即可完成全部动作，维护成本极低；结构整体采用对称式设计，零部件数量少，加工制作难度低，不管是3D打印制作单件样品，还是采用注塑工艺批量生产，都能很好地控制生产成本，各部件的安装定位面都设计了足够的安装余量，装配时不需要高精度的定位工装即可完成组装，装配公差容忍度高，适合批量生产的工艺要求。在细节设计上，支撑立柱与上下基座的连接位置做了加强筋处理，避免儿童反复操作过程中连接处出现断裂问题，注射器的固定位采用卡扣式结构，不需要额外的紧固件即可完成注射器的固定，装配和后期更换部件都十分便捷，整体结构没有冗余的装饰部件，所有结构特征都服务于功能实现与安全要求。
