带气瓶支撑的斜开式工业通道门结构

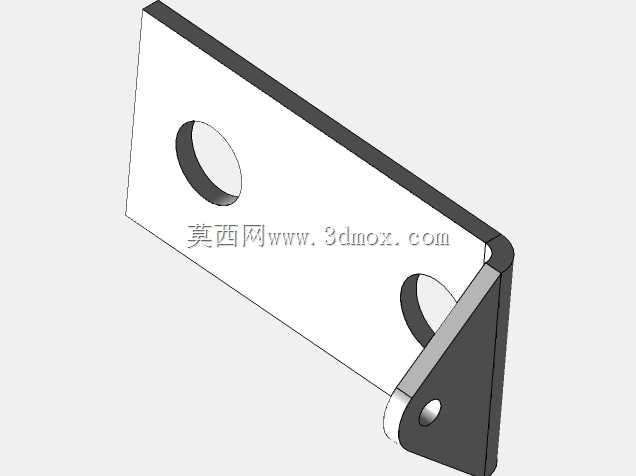

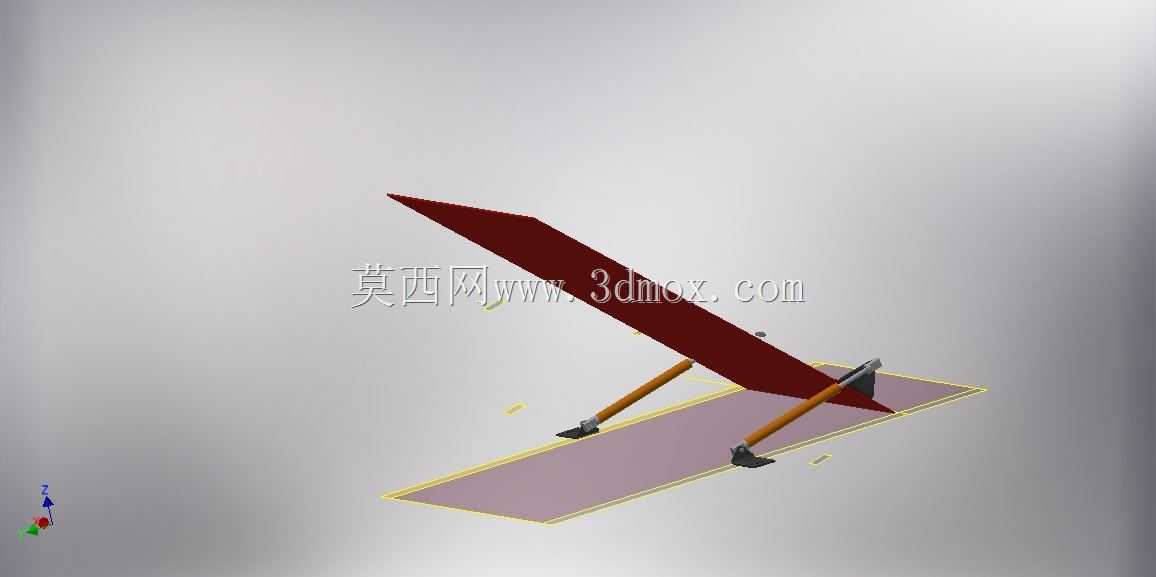

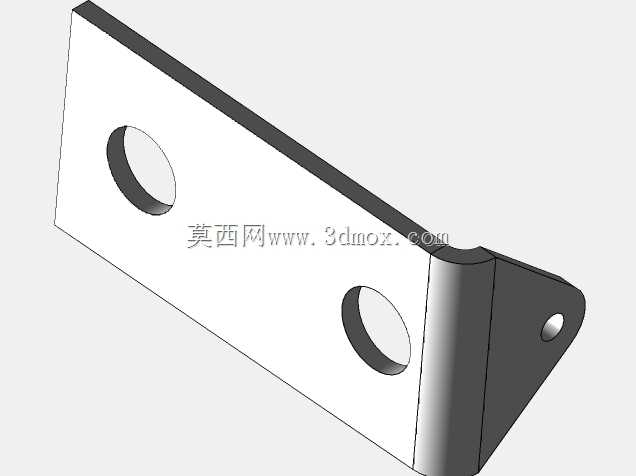

　　该结构主要应用于厂区燃气存储区域、调压站等需要兼顾通道通行与燃气配套设施布设的场景，日常状态下门体闭合可实现区域隔离，避免无关人员误入带压燃气存储作业区，开启后可形成足够通行宽度，满足人员巡检、小型工器具转运的通行需求，同时配套的气瓶支撑结构可在门体开启状态下提供稳定支撑，无需额外设置独立的门体固定桩，减少现场土建施工量。从功能特性来看，该门体采用斜向上开启的运动轨迹，区别于常规平开门的水平回转轨迹，开启过程中门体绕底部铰接轴转动，不会占用门体两侧的侧向空间，适合两侧布设了燃气管道、仪表架等设施的狭窄通道场景，避免门体开启时磕碰周边管线设备。支撑构件采用类气弹簧的伸缩式结构，两端分别通过铰接座与门体内侧、地面安装基板连接，

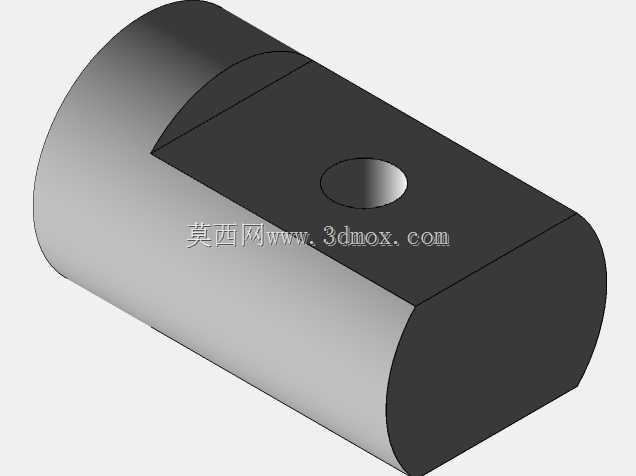

　　开启过程中支撑构件随门体转动角度变化自动伸缩，到达最大开启角度后可形成稳定的三角支撑结构，抵消门体自重产生的下翻力矩，即使在户外阵风载荷作用下也不会出现门体意外回落的情况，闭合状态下支撑构件可收缩至门体下方的预留槽位内，不会突出地面影响通行。设计过程中首先确定了门体的开启角度边界，结合现场人员通行的净高需求，将最大开启角度设定为60度，此时门体下缘距离地面的通行净高不小于2.1米，满足常规人员巡检及携带便携式检测设备的通行要求；门体主体采用框架式结构，外覆蒙皮，在保证结构刚度的前提下控制整体自重，降低铰接部位的载荷集中，底部铰接轴采用带自润滑衬套的结构，减少长期开合过程中的磨损量，延长维护周期。安装边界方面，

　　地面安装基板需要通过膨胀螺栓固定在硬化混凝土地面上，基板的安装平面度误差控制在2毫米每米范围内，避免铰接座安装偏斜导致门体开合卡滞；两个支撑构件的安装点位沿门体宽度方向对称布设，距离门体侧边的距离为门体总宽度的六分之一，保证支撑受力均匀，避免门体长期受力出现扭曲变形；门体闭合状态下与门框周边的密封间隙控制在5毫米以内，可配套加装橡胶密封条实现区域防尘、防小动物进入的要求。在结构校核阶段，重点对支撑构件的受压稳定性、铰接部位的剪切强度、门体框架的抗弯挠度进行了验算，确保在最大开启角度下，门体前端的挠度不超过门体总长度的千分之三，不会出现门体下垂触碰地面的情况；支撑构件的额定载荷选取为门体自重的1.5倍，预留足够的安全余量，

　　应对户外积雪、意外倚靠等额外载荷。考虑到燃气区域的防爆要求，所有金属构件均采用防静电表面处理，铰接部位不采用易产生碰撞火花的金属直接接触结构，衬套选用铜基石墨自润滑材质，避免开合过程中产生火花，满足燃气作业区域的安全规范要求。门体表面预留了标识牌安装位，可根据现场需求张贴警示标识、区域名称等内容，无需额外在门体上钻孔焊接，减少现场安装的二次加工工作量。
