多段球铰式可调向弯曲连接臂结构

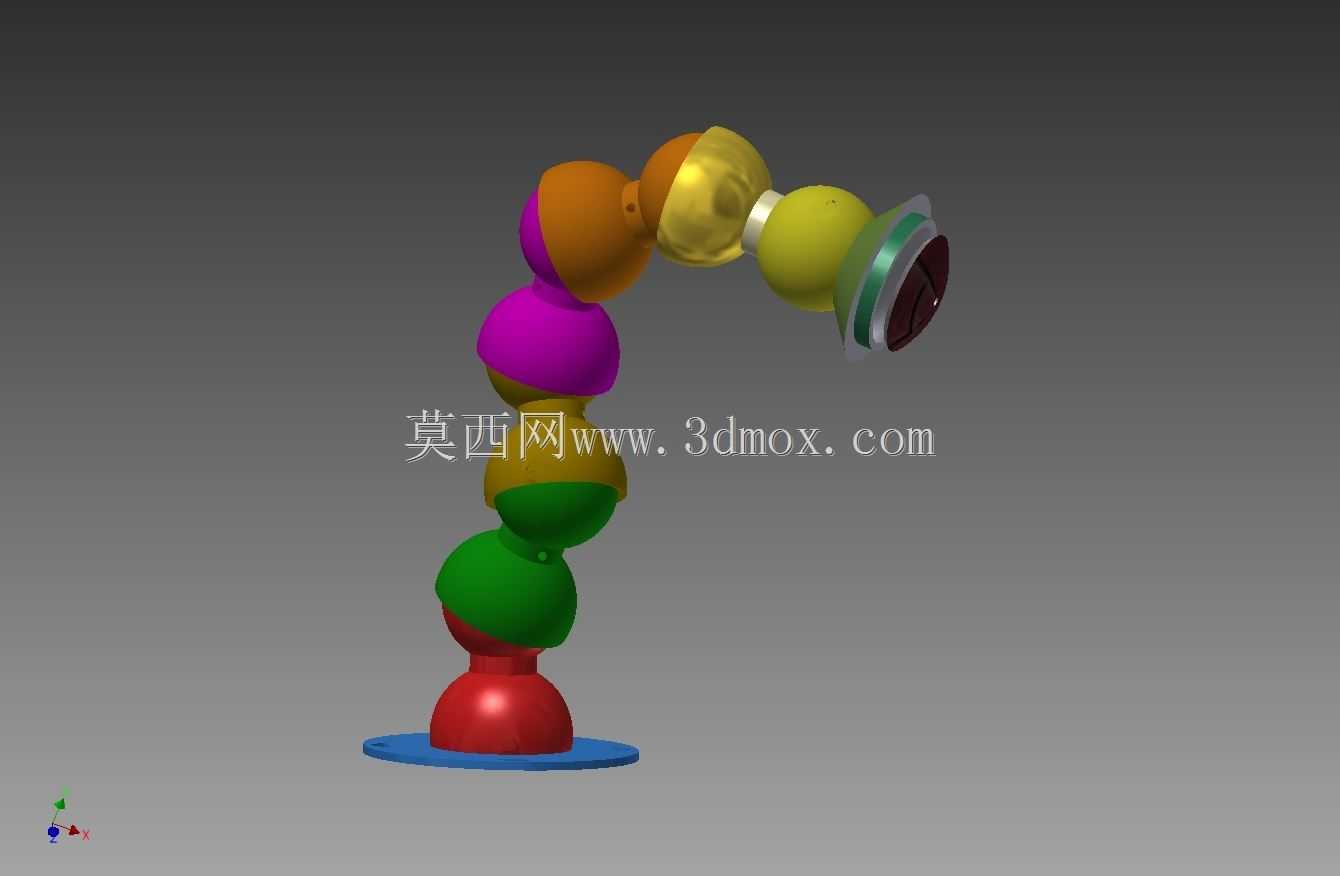

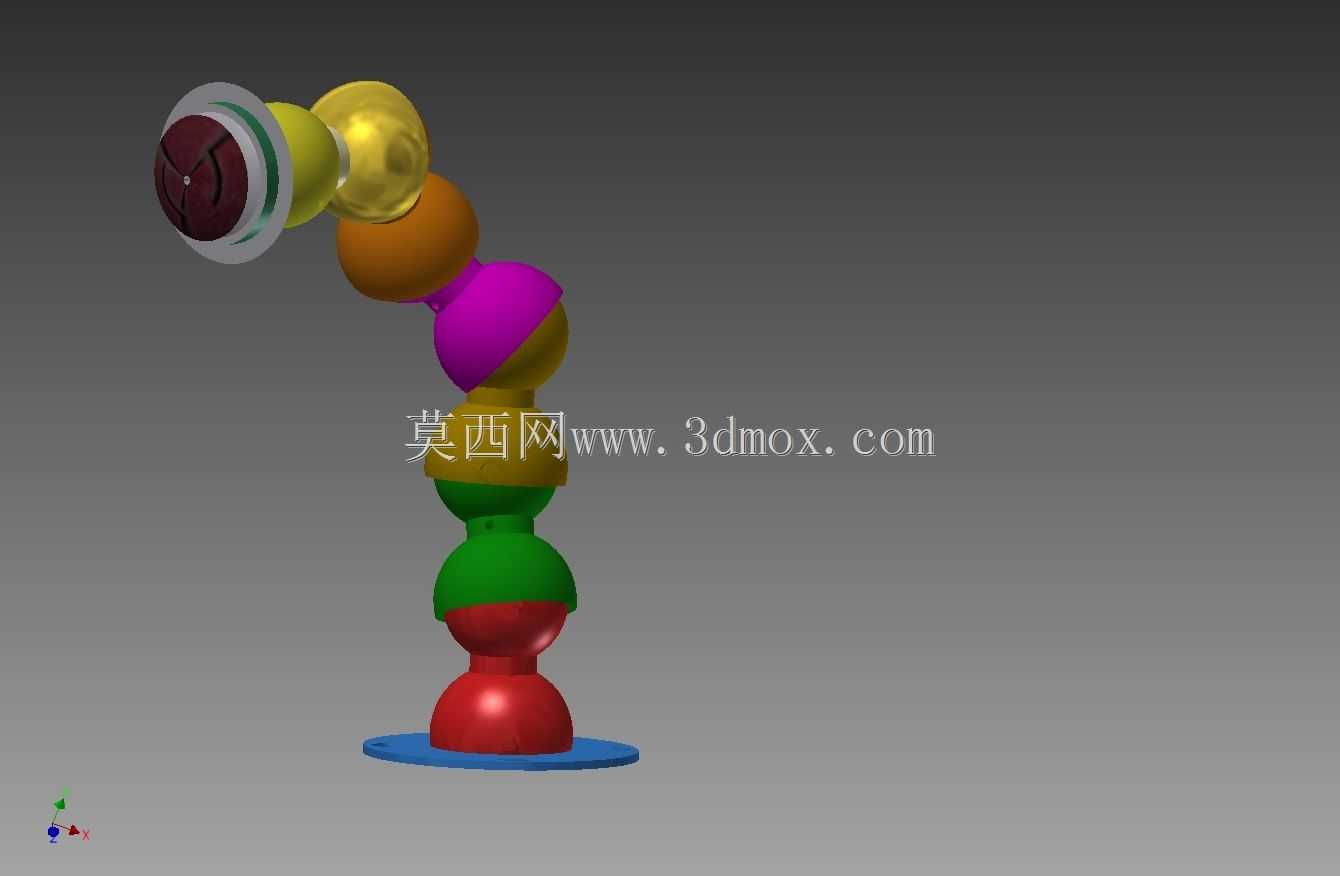

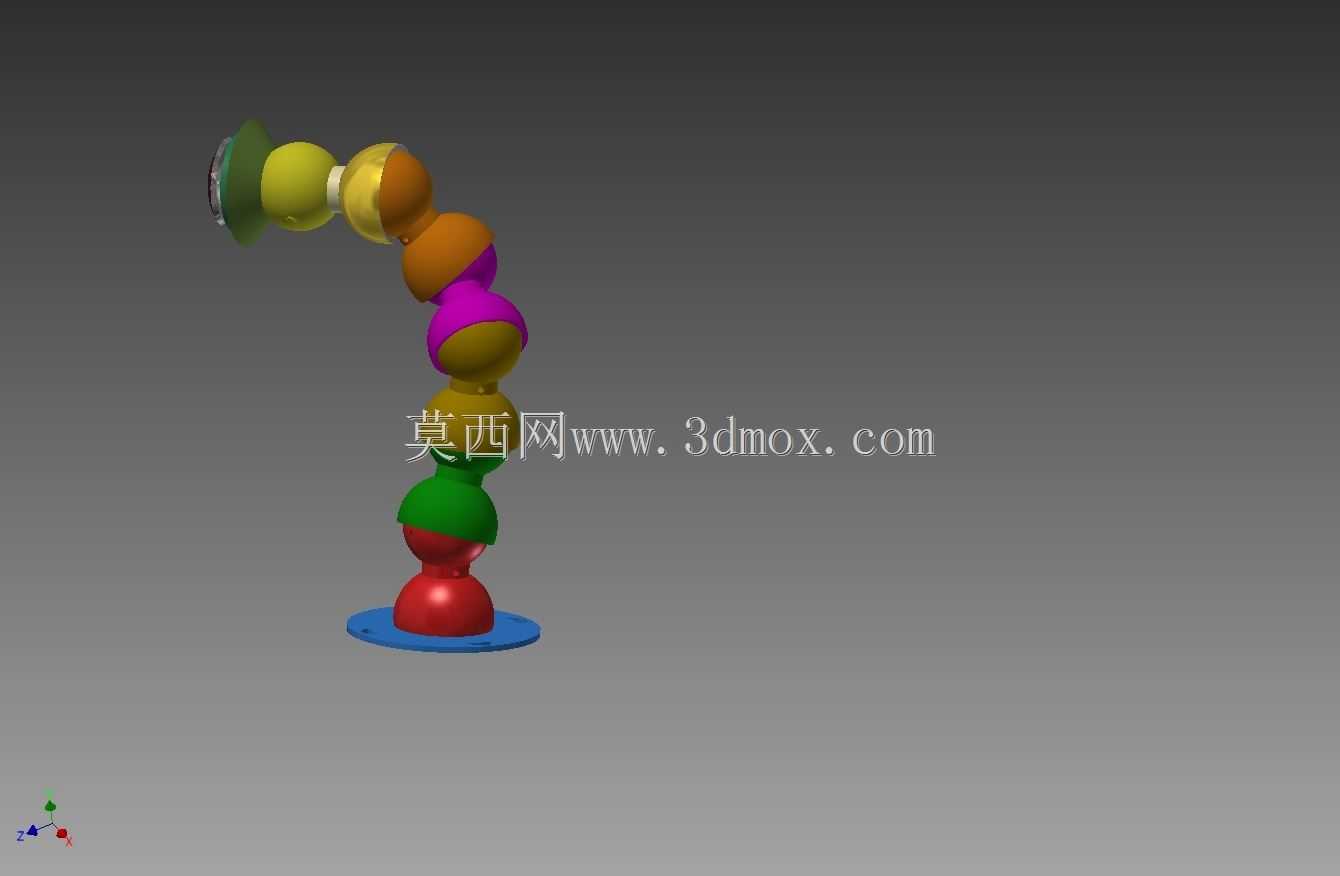

　　该多段球铰连接结构的设计初衷，是为通讯终端配套的可弯折支撑、信号采集端定向调节场景提供可靠的机械承载方案，在桌面式信号检测设备、近距离通讯模组调试工位中，这类可任意调整空间姿态的连接结构，能够替代传统固定支架无法适配多工位、多角度检测需求的短板，让操作人员无需反复挪动设备基座，仅通过调整各段铰接关节的角度，就能将末端的信号采集头、检测探头精准对准待检测的通讯模组焊点、天线馈点位置，大幅降低工位调试的辅助操作时长。从结构组成来看，整个臂体采用分段式球窝铰接设计，每一段球形关节都嵌入相邻段的内凹球窝结构中，相邻段之间的配合面预留了合适的阻尼间隙，既可以保证关节转动时无卡滞，能在三维空间内实现任意角度的弯折偏转，

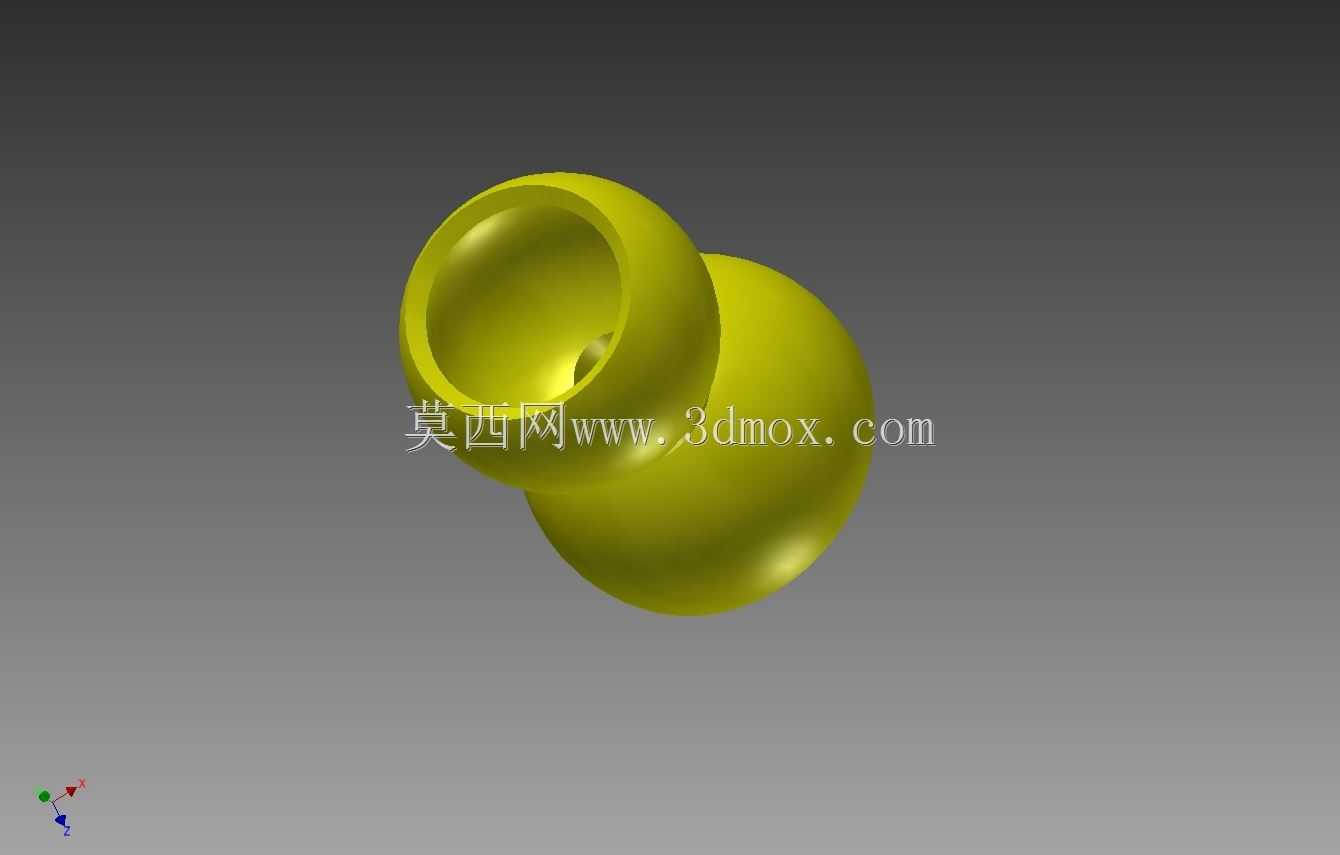

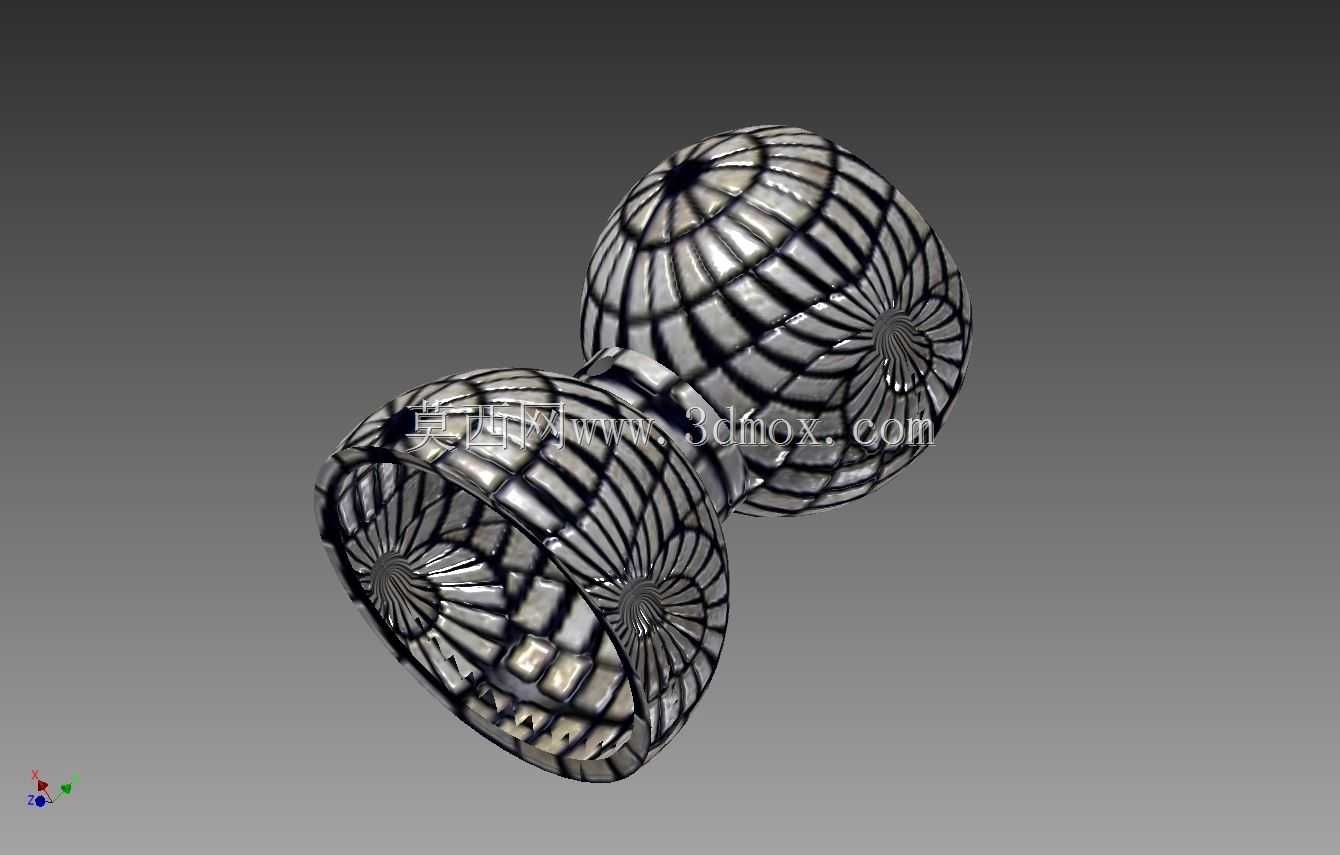

　　又能依靠配合面的阻尼摩擦力，在调整到目标角度后保持姿态稳定，不会因为末端搭载的检测头自重出现下垂、偏移的问题。基座部分采用圆盘式平底设计，安装边界覆盖直径120mm的圆形区域，底部可以通过双面胶或者沉头螺丝固定在工作台面、设备壳体顶面，基座与最下段臂体的连接位置同样采用球铰结构，能够实现整个臂体相对于基座的大角度俯仰、旋转调节，满足不同安装面的姿态适配需求。臂体的每一段分段都采用等直径球形壳体设计，单段球体直径为45mm，相邻段之间的连接颈部做了圆弧过渡处理，避免弯折角度过大时相邻段壳体出现结构干涉，经过实际干涉校验，单关节的最大弯折角度可以达到35度，整臂累计弯折后可以实现末端相对于基座180度以上的姿态覆盖，

　　完全覆盖桌面工位检测时需要的所有调节角度范围。末端连接位置设计了阶梯式安装法兰，法兰端面预留了三个M3的螺丝安装孔，可以直接搭载重量不超过300g的通讯检测探头、小型补光灯、信号接收天线等末端配件，法兰与最后一段臂体的连接位置同样设置了独立的旋转关节，可以实现末端配件绕臂体轴线360度的自转调节，进一步拓展了姿态调整的自由度。在设计过程中，针对不同使用场景的阻尼需求，各球铰配合面的粗糙度控制在Ra1.6，既保证转动时的顺滑手感，又能避免长期使用后配合面磨损导致阻尼下降、姿态保持能力失效的问题，臂体各分段采用不同颜色的工程塑料注塑成型，一方面可以在装配时快速区分各段关节，提升装配效率，另一方面在实际使用过程中，

　　操作人员可以通过颜色快速识别各段的弯折位置，更高效地调整到目标姿态。这类结构除了通讯检测工位的应用外，还可以适配小型桌面设备的线材支撑、工位作业指导书的悬挂支撑等场景，只要末端搭载的配件重量在结构承载范围内，都可以通过调整各关节角度实现任意位置的定向固定，相比传统的金属鹅颈管，这种分段球铰结构的姿态保持力更稳定，长期使用不会出现金属疲劳导致的弯折回弹问题，同时塑料壳体的重量更轻，安装后不会对基座固定面产生过大的倾覆力矩，即使是粘贴式安装也能保证长期使用的结构稳定性。在建模过程中，各球铰配合面的公差带按照H7/f7的间隙配合设置，既保证装配时可以顺利压合，又不会因为间隙过大导致关节晃动，每一段的内部都预留了直径8mm的穿线孔，可以将末端配件的电源线、信号线从臂体内部穿过，避免线材外露缠绕，提升整体外观整洁度的同时，也能避免线材在臂体调整过程中被拉扯、磨损，提升设备使用的可靠性。
