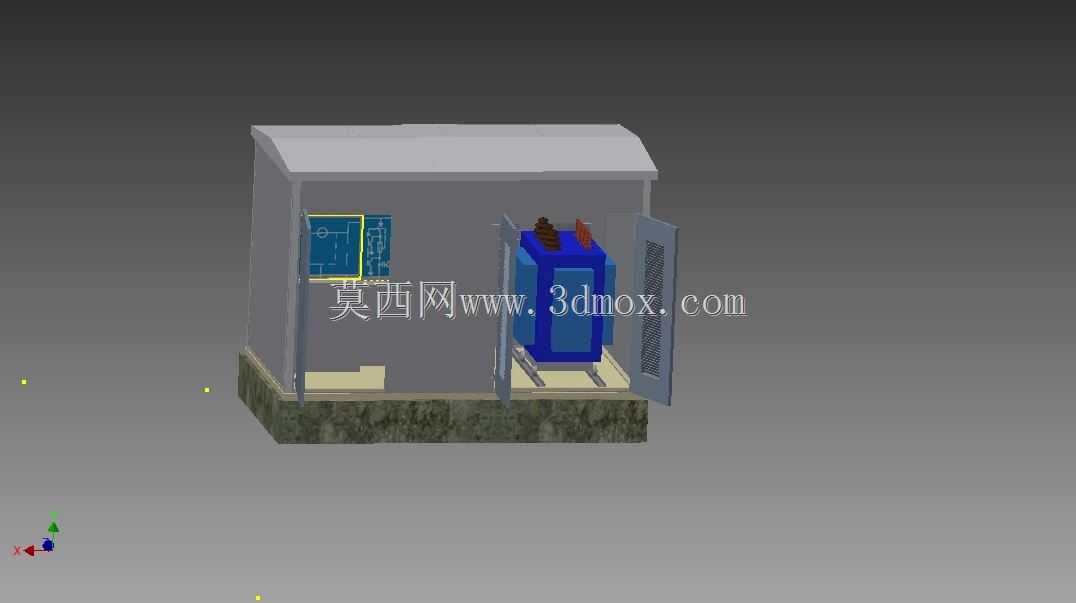

400KVA15KV金属外壳箱式变电舱结构

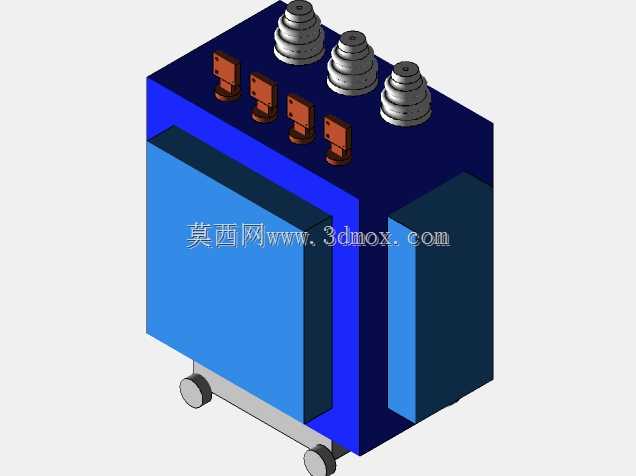

　　这款金属外壳变电舱主要面向10KV级配网末端供电场景设计，常见于工业园区集中供电、商业地块临时转永久供电、中小型厂区主电源接入这类场景，替代传统露天架设的杆上变与分散式配电房，把高压进线、计量保护、变压器本体、低压出线几个功能模块全部整合在单个金属舱体内，大幅缩减现场安装的土建工作量。从结构设计逻辑来看，整个舱体采用落地式安装，底部预留了高出地面的混凝土基座安装边界，舱体底板对应变压器安装位置做了加强筋承重结构，能承载400KVA油变或者干变的静载荷与运行振动载荷，基座与舱体衔接处做了翻边防水结构，避免雨季地面积水倒灌进舱内。舱体的金属外壳采用拼装式框架结构，侧面设置对开式检修门，门体与框架之间加装密封胶条，

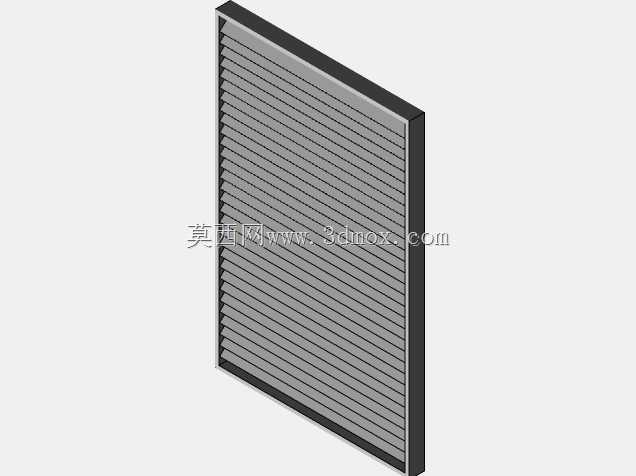

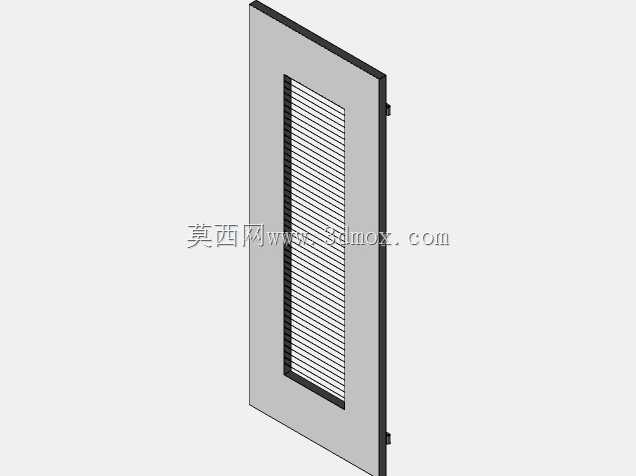

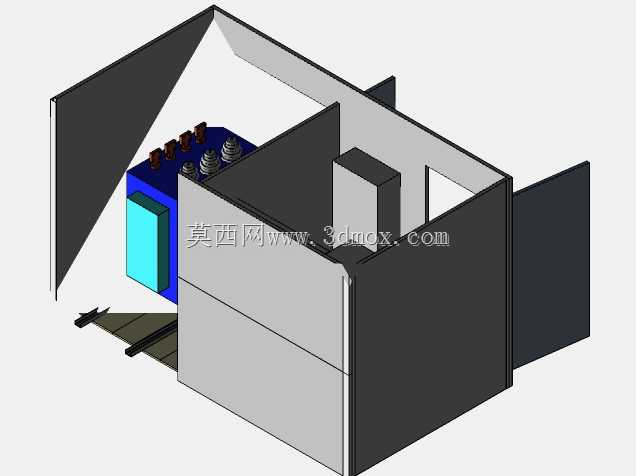

　　满足户外露天使用的IP防护要求，高压侧的柜门设置了机械联锁结构，只有在高压进线断电接地的状态下才能开启，避免运维人员误入带电间隔。内部空间划分上，高压进线间隔、变压器安装间隔、低压出线间隔之间采用金属隔板做物理分隔，高压间隔内预留了负荷开关、熔断器、接地刀的安装位置，对应进出线的位置都开有电缆密封接头的安装孔，方便现场敷设高压电缆后做密封处理；变压器间隔的舱壁预留了通风散热的百叶窗结构，内侧加装防尘滤网，既保证变压器运行时的空气对流散热，又能阻挡户外的粉尘、蚊虫进入舱内，百叶窗的开口方向做了向下倾斜的防雨设计，避免斜向降雨时雨水飘入舱内。低压间隔内预留了低压进线断路器、电容补偿柜、出线回路的安装导轨位置，

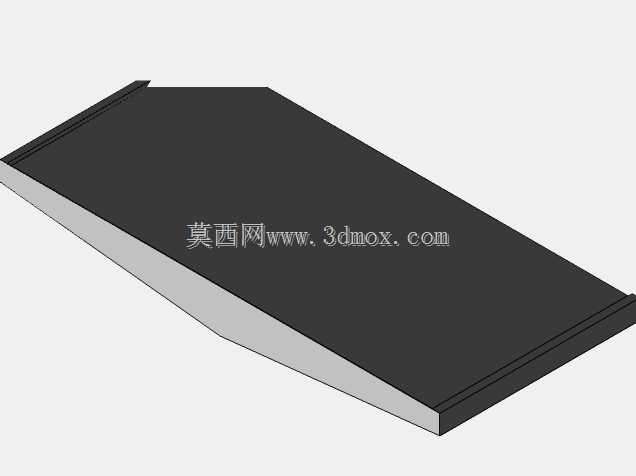

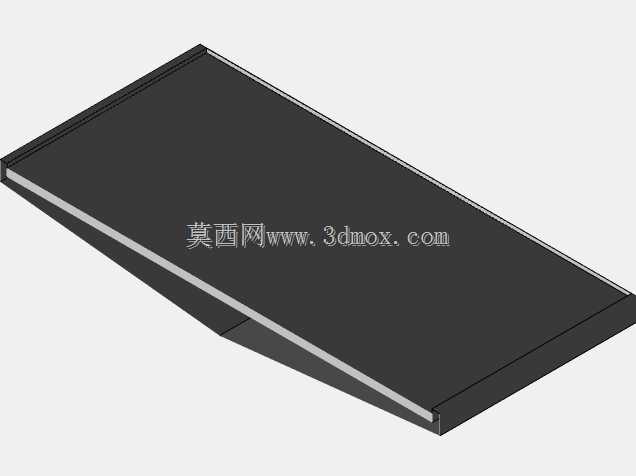

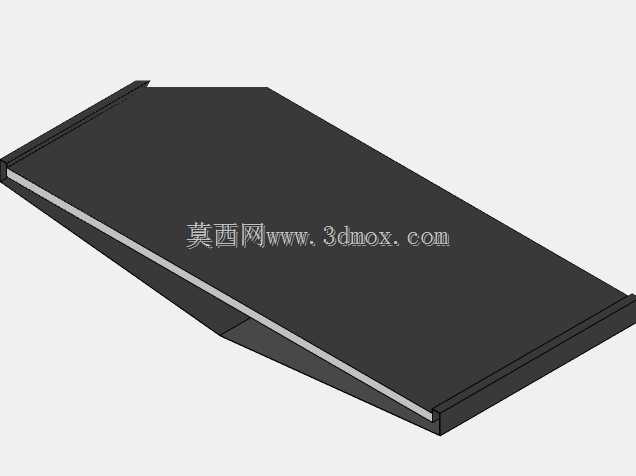

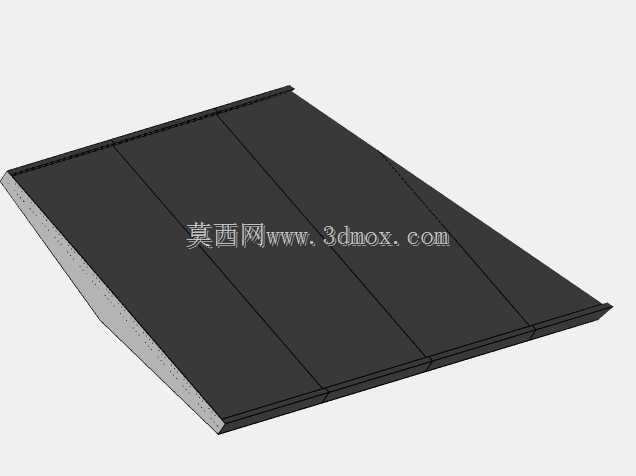

　　对应每个出线回路的位置都预留了电缆穿孔，方便后期根据实际负载回路数量调整出线开关配置。舱顶采用坡顶结构，坡度控制在5度左右，既不会因为坡度过大增加舱体整体高度，又能保证降雨时快速排水，避免舱顶积水渗漏，舱顶下方还预留了照明灯具、烟感探头的安装点位，方便后期运维时加装辅助设施。从安装边界来看，整个舱体的外形尺寸控制在常规道路运输的限界范围内，不需要做特殊的运输拆解，整体吊装到位后只需要连接高低压电缆、做接地网连接就能投入使用，相比传统土建配电房，能节省70%以上的现场施工周期。设计过程中重点考虑了户外长期运行的抗腐蚀需求，金属板材表面采用户外级粉末喷涂处理，框架连接位置都做了接地跨接，避免不同金属件之间出现电位差造成电化学腐蚀，

　　柜门的铰链采用不锈钢材质，保证长期户外使用不会因为锈蚀导致柜门无法正常开启。另外在舱体的低压侧预留了计量装置的观察窗，不需要开启柜门就能抄录计量数据，高压侧的操作位置预留了绝缘操作杆的存放空间，方便运维人员现场操作时取用。整个舱体的结构设计充分考虑了配网现场的实际运维需求，所有需要定期检修的部件都对应在柜门开启后的可达范围内，不需要拆解舱体结构就能完成常规的巡检、更换熔断器、操作开关等作业，变压器安装位置的底座预留了通用安装孔位，既适配油浸式变压器也适配同容量的干式变压器，给后期设备升级更换预留了兼容空间。
