桌面级PCB铣钻加工设备结构设计

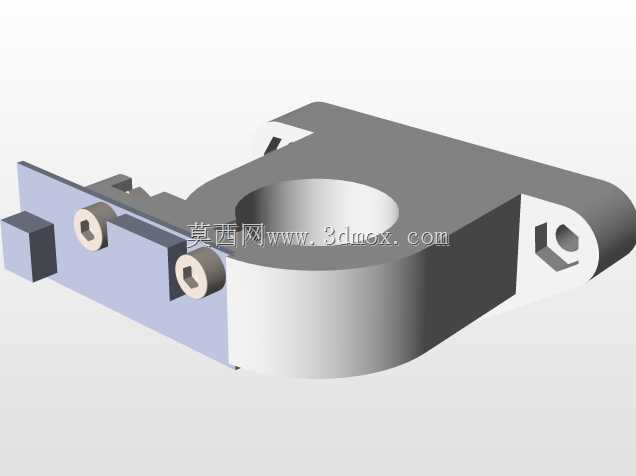

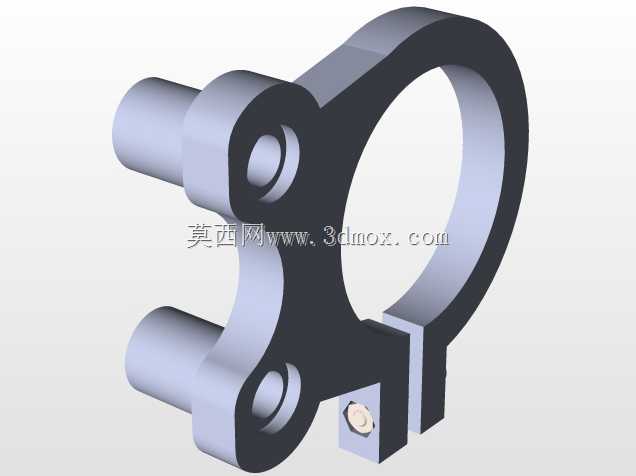

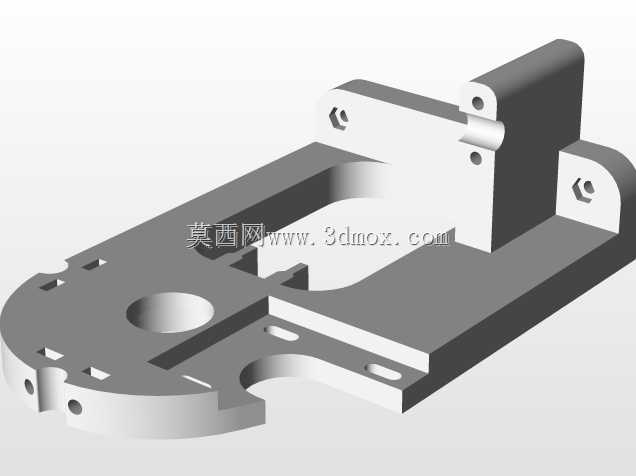

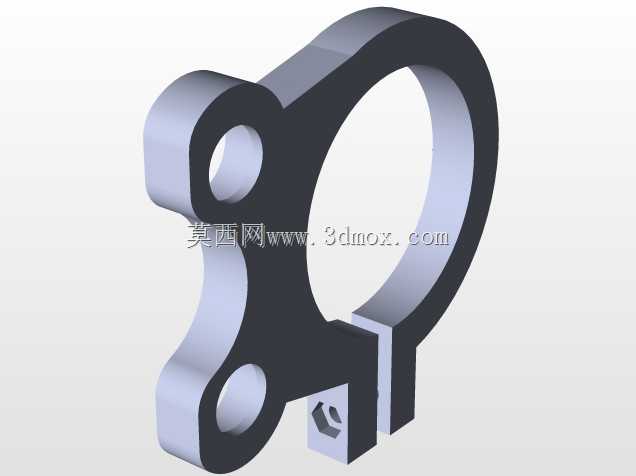

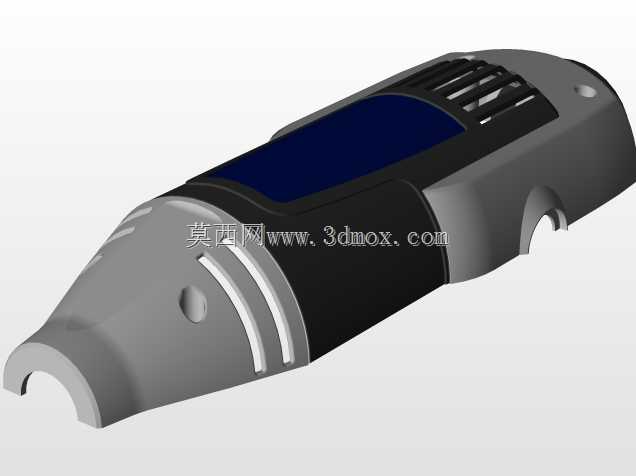

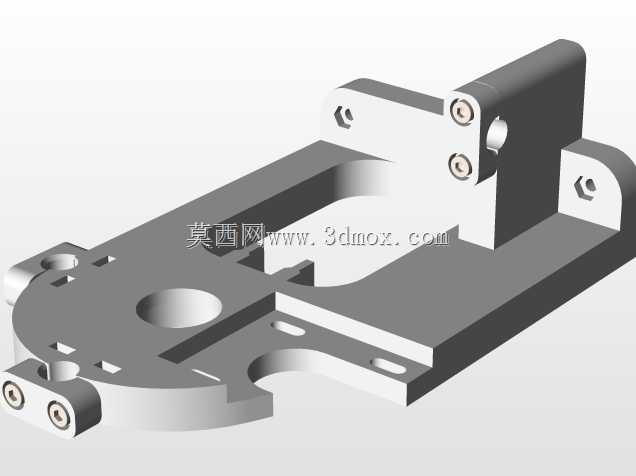

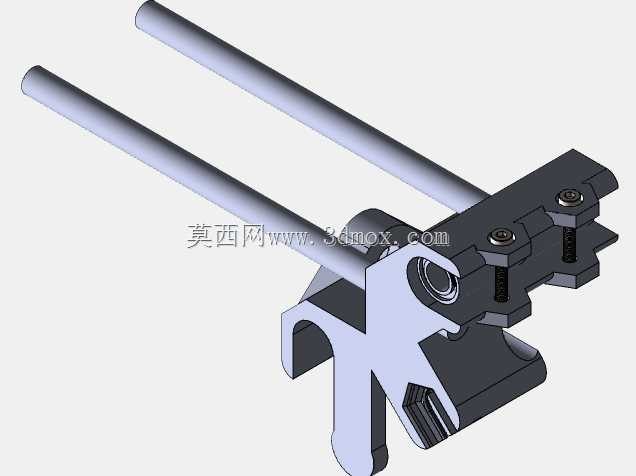

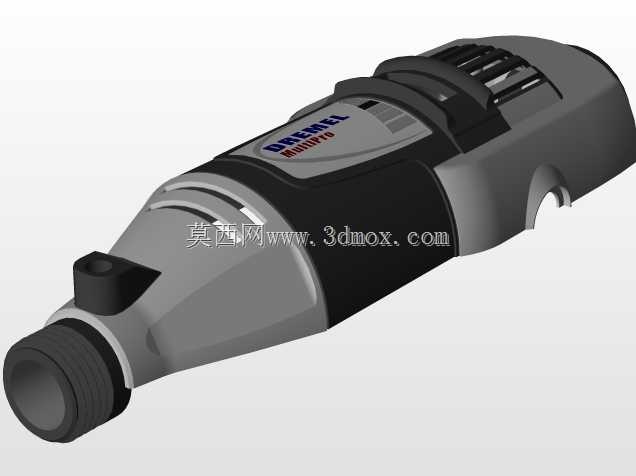

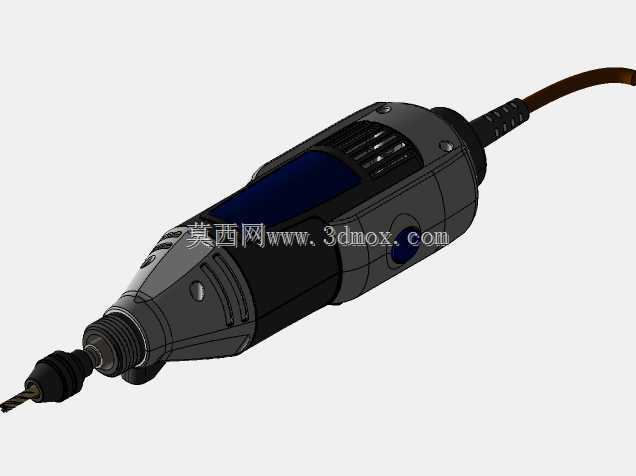

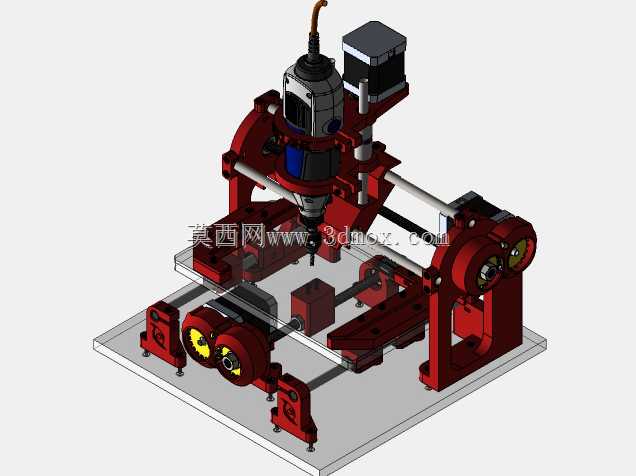

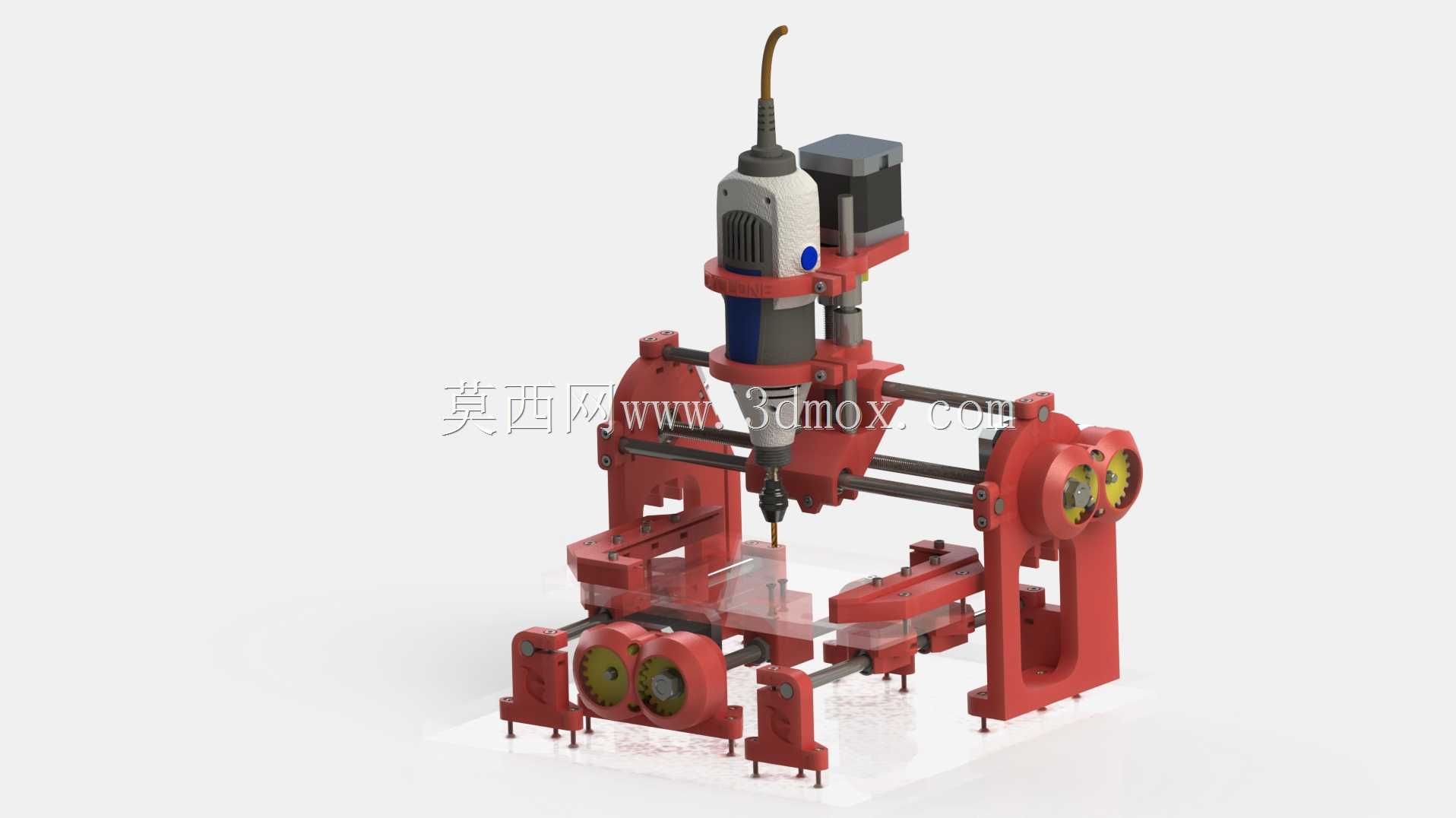

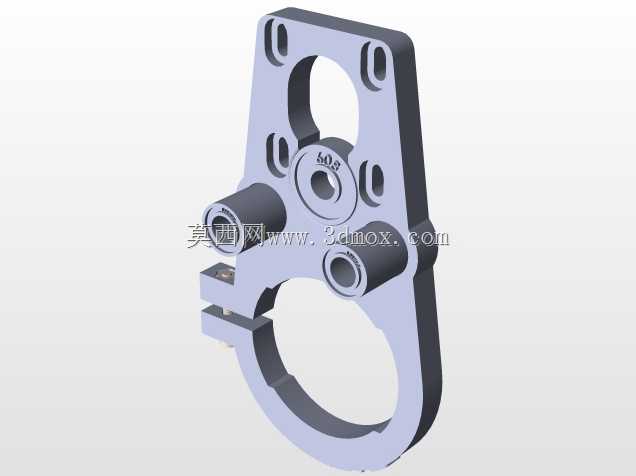

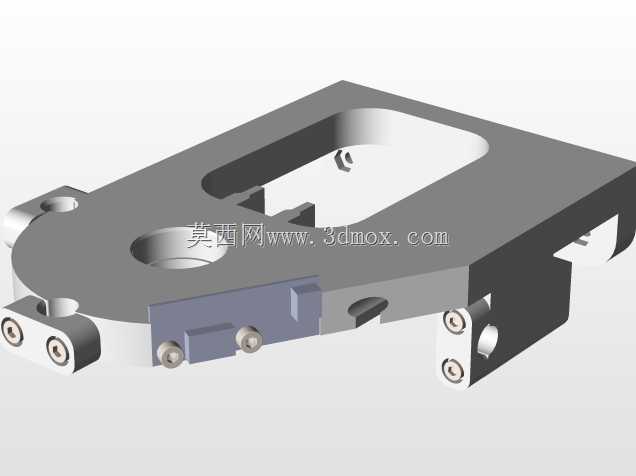

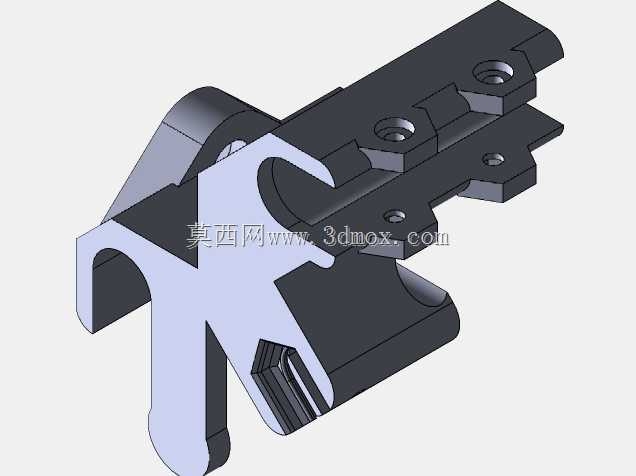

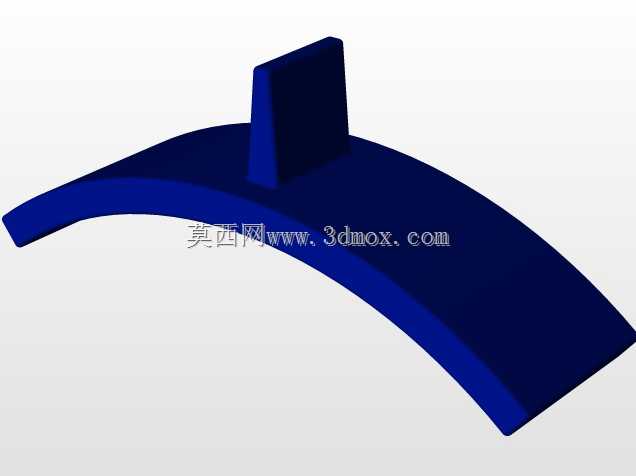

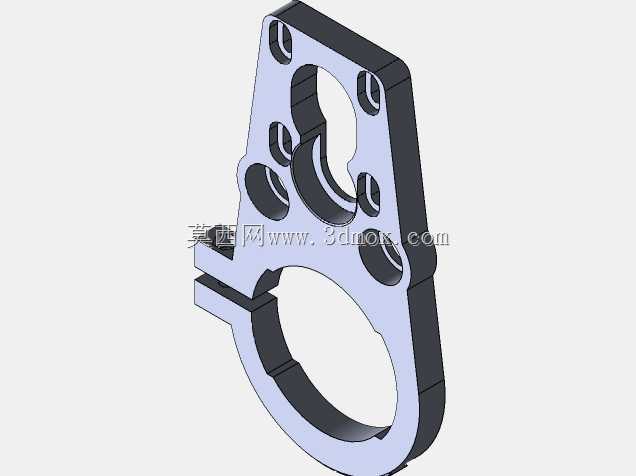

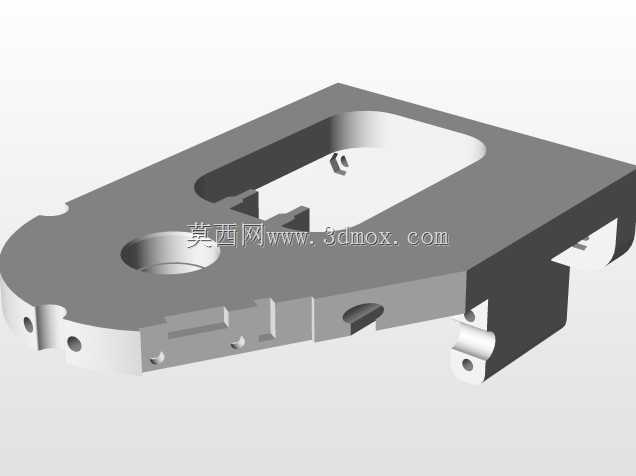

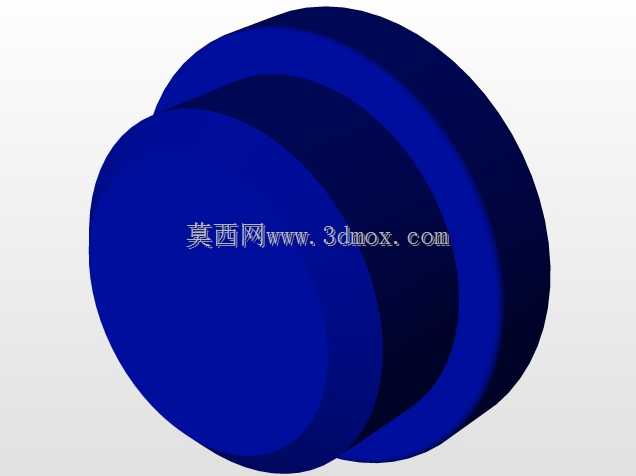

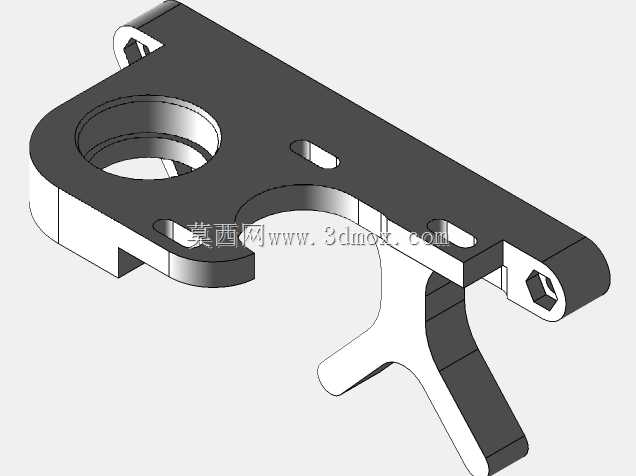

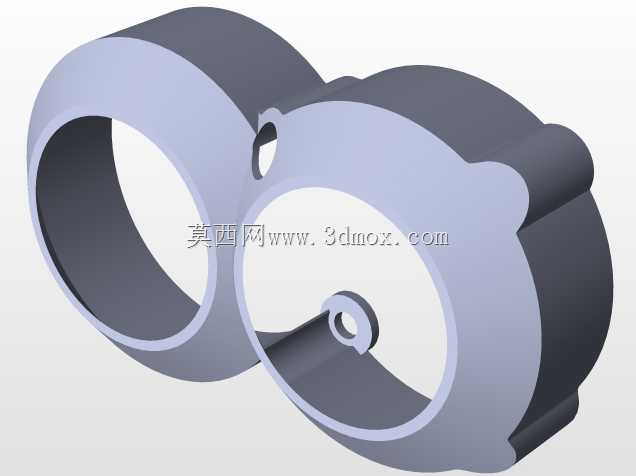

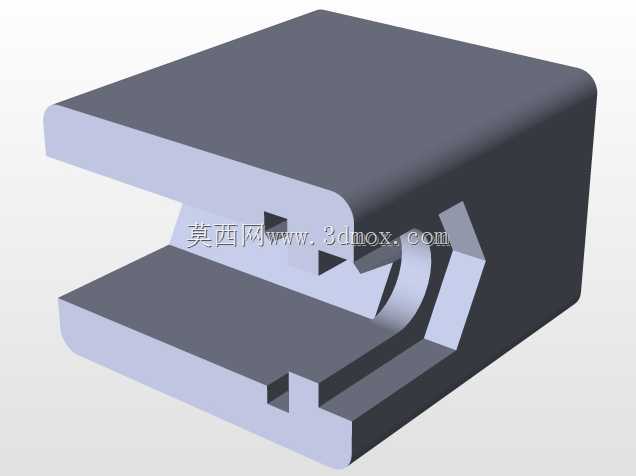

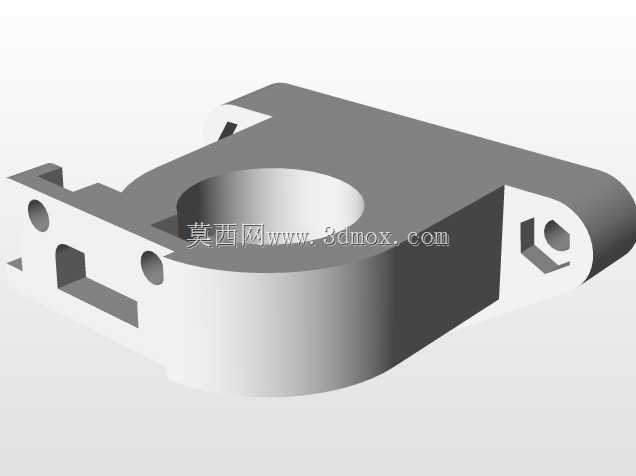

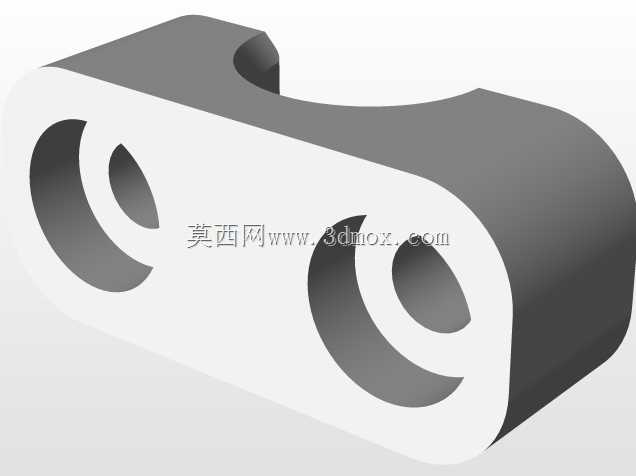

　　这款桌面式PCB加工设备，主要面向电子打样场景、小批量电路板试制环节，解决传统外发打样周期长、小批量改板灵活性不足的痛点，适合电子实验室、硬件创业团队、院校电子实训场景使用，可直接放置在常规工作台面完成单面板、双面板的钻孔与轮廓铣削作业，无需占用大型工业机床的车间场地。从结构布局来看，设备采用双立柱跨梁式框架，两根平行光轴作为X向运动导向支撑，跨梁上搭载Z向主轴滑座，Y向运动平台布置在框架底部中间区域，整体运动轴的排布充分压缩了设备的横向占地尺寸，安装时仅需预留台面四周各100mm的操作与维护空间，无需额外做地基固定，常规防静电工作台面即可承载。主轴单元采用高速电主轴配置，适配PCB加工常用的硬质合金微型钻头与铣刀，可覆盖0.

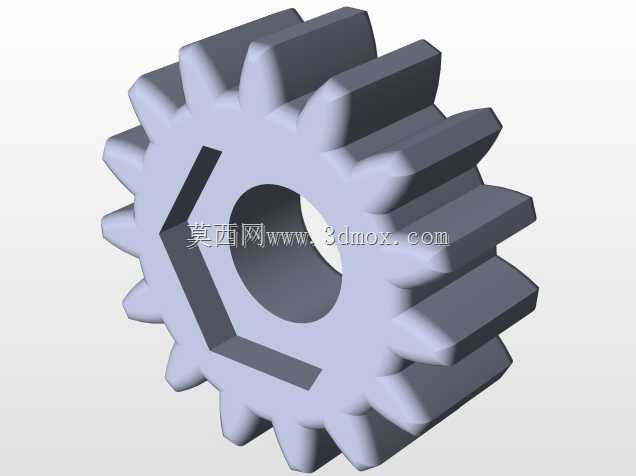

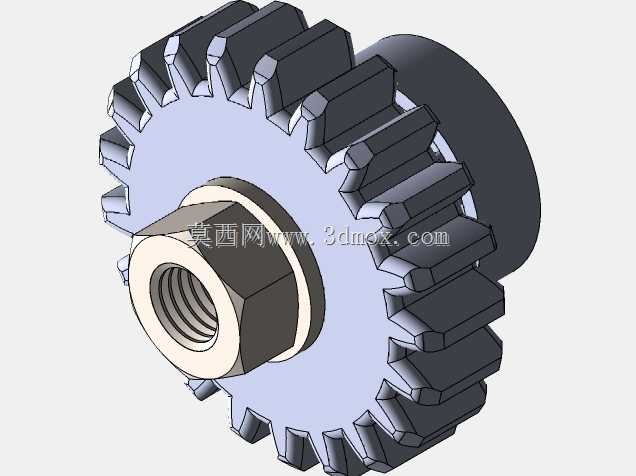

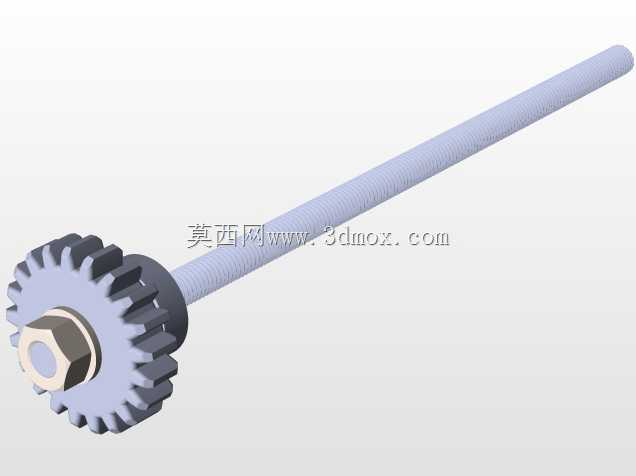

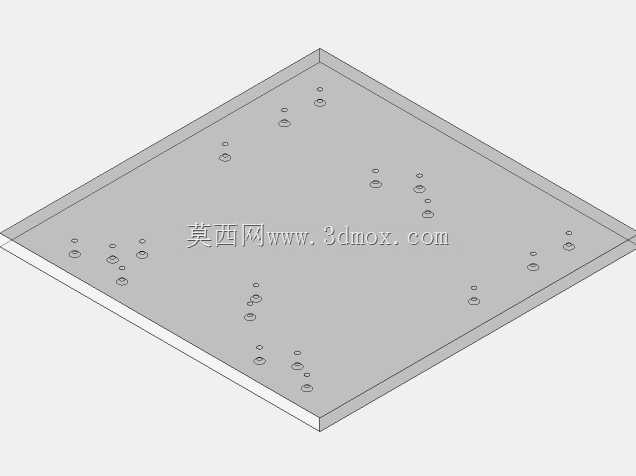

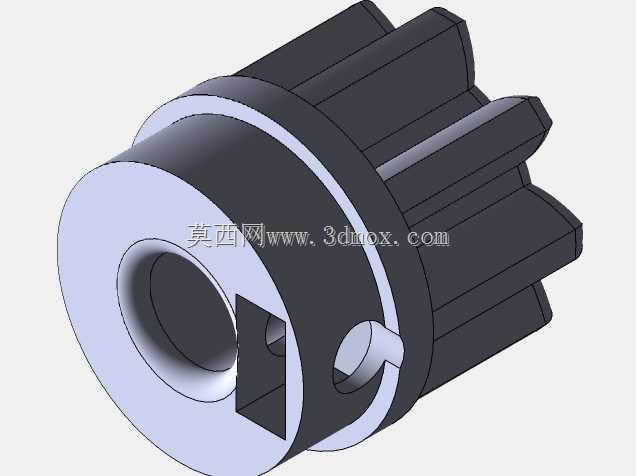

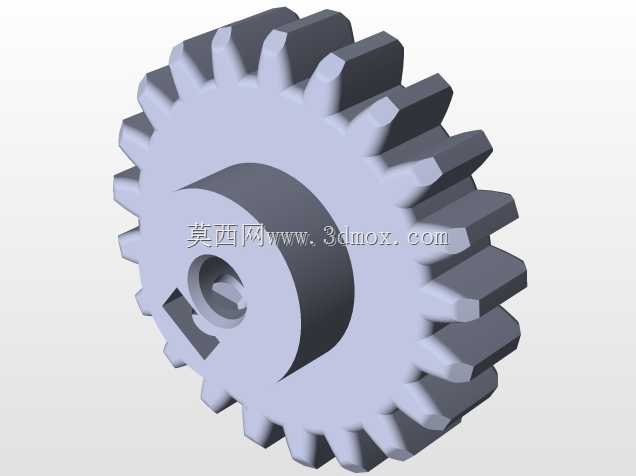

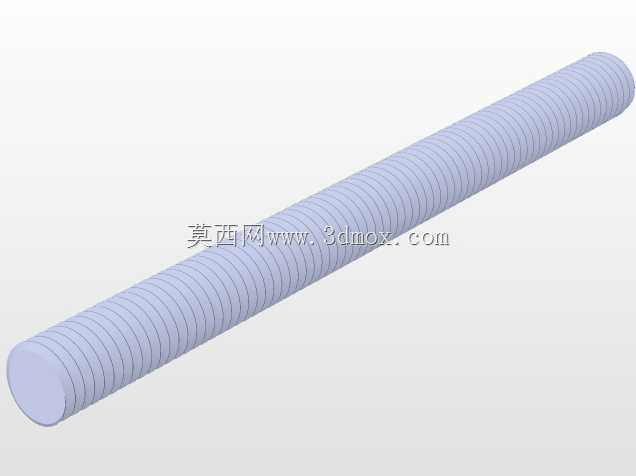

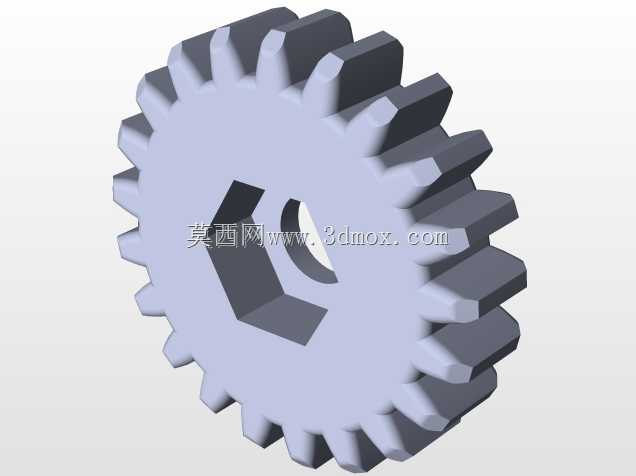

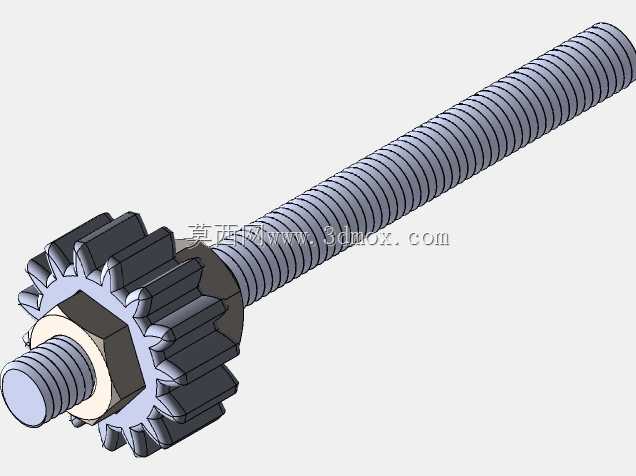

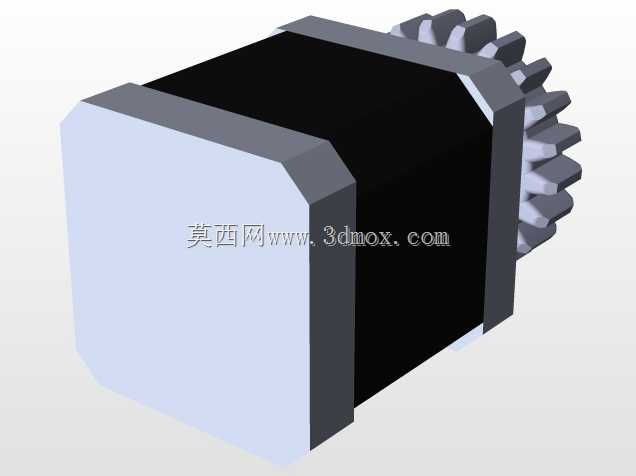

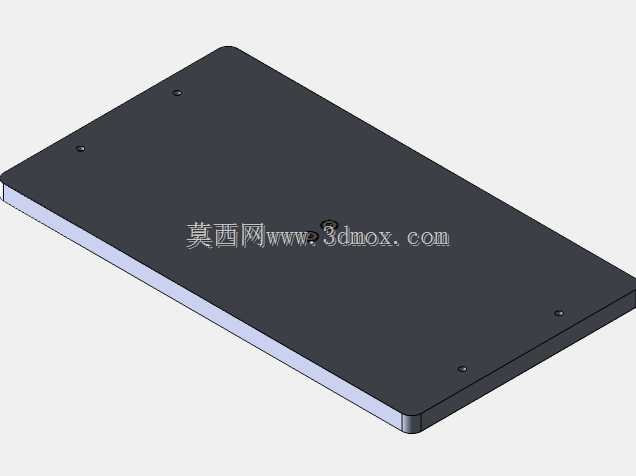

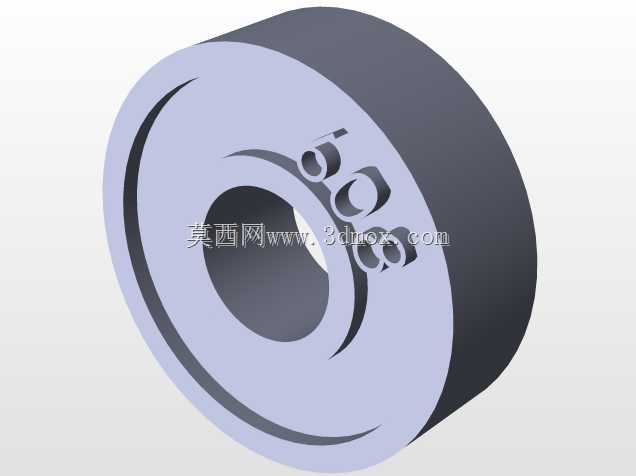

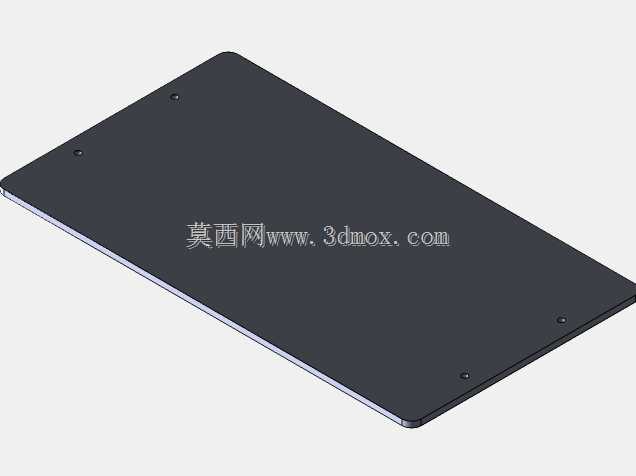

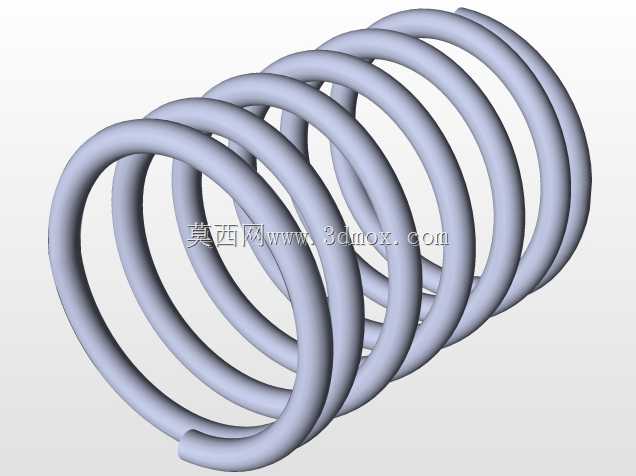

　　2mm以上孔径的钻孔作业，以及电路板外形、安装槽位的铣削加工，主轴进给方向带有深度限位结构，可避免下刀过深损伤工作台面的绝缘垫板。传动部分采用同步带轮配合精密导杆的传动方案，X、Y轴的传动带轮布置在立柱外侧，既可以通过传动比匹配调整进给速度，也能将传动部件与加工区域做物理分隔，减少PCB加工产生的玻纤粉尘附着在传动副上，降低日常维护的清洁频次。设备的夹具采用平台定位销加可调压块的组合方式，可适配不同尺寸的覆铜板装夹，装夹时仅需将覆铜板边缘靠紧定位销，调整压块位置即可完成固定，无需复杂的找正流程，单次装夹可完成整块电路板的全部钻铣工序，减少重复装夹带来的位置误差。设计过程中充分考虑了小型加工设备的刚性平衡，

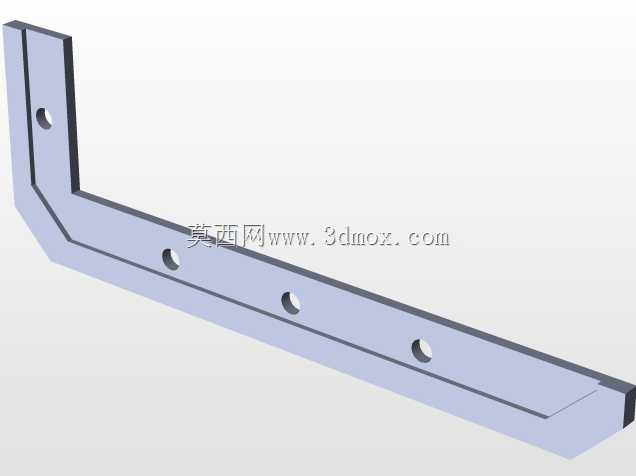

　　立柱与底座部分采用加强筋结构，在控制整体重量的前提下，减少主轴高速切削时的结构共振，避免钻孔偏斜、铣削轮廓出现振纹的问题；走线部分全部采用拖链内置布置，避免运动过程中线缆与加工区域的切屑、粉尘接触，延长线缆使用寿命。设备的操作区域预留了吸尘接口位置，可对接小型工业吸尘器，在钻铣作业时同步吸走加工产生的玻纤粉尘与切屑，既保护操作人员的呼吸健康，也能避免粉尘堆积在导轨、传动部件表面加剧磨损。从实际使用的角度出发，这款设备的Z轴行程可满足常规PCB加工的深度需求，同时预留了少量行程余量，可适配厚度在3mm以内的覆铜板加工，X、Y轴的行程覆盖常规小尺寸电路板的加工范围，完全满足原型打样、小批量试制的加工需求，

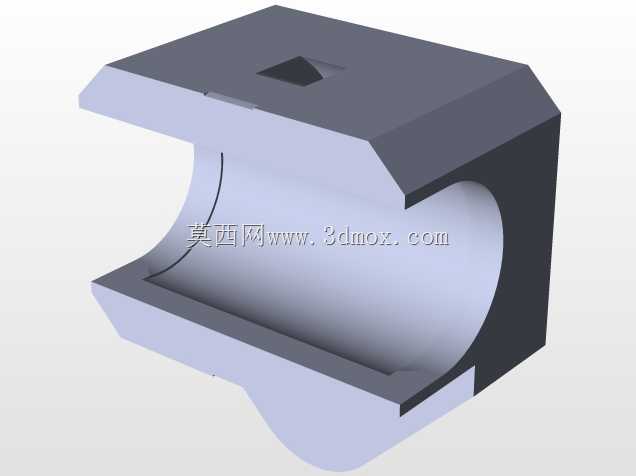

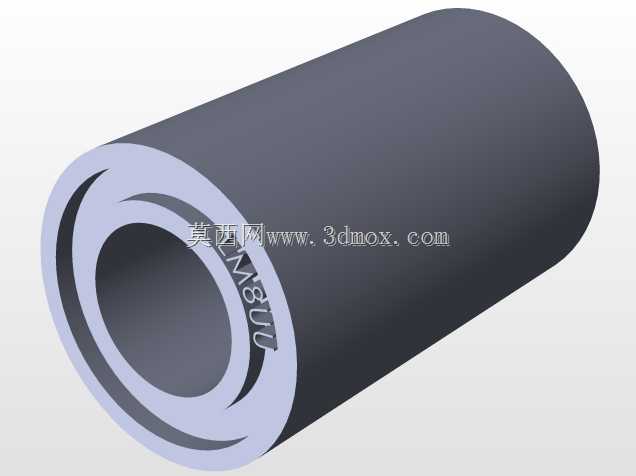

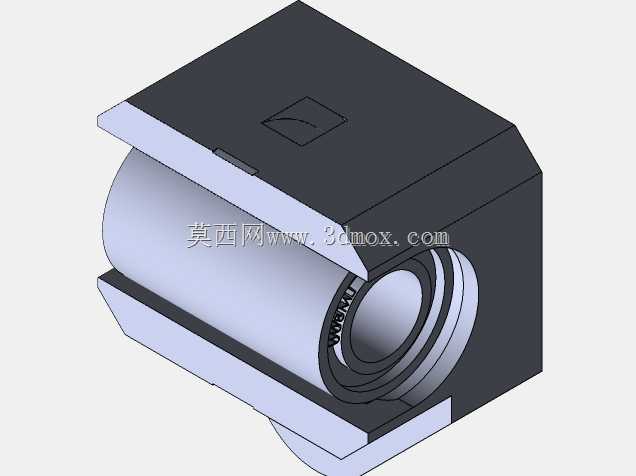

　　不需要额外拓展轴体行程就能覆盖绝大多数桌面级电子制作的加工场景。结构上没有采用复杂的铸件机身，而是采用拼装式结构设计，零部件的加工精度要求适配常规机加工工艺，装配时通过定位销保证各轴的垂直度与平行度，后期维护时可单独更换磨损的导套、传动带等易损件，不需要整体拆解设备框架。加工过程中，主轴的转速可根据不同的刀具直径、加工材质做适配调整，钻孔时采用高转速低进给的参数匹配，避免微型钻头折断，铣削轮廓时采用适中的进给速度，保证板边的光滑度，减少后续去毛刺的工作量。设备的整体重心落在底座中心区域，即使在高速进给运动时也不会出现明显的晃动，不需要额外加装地脚固定，移动位置时仅需两人配合即可搬运，适合需要灵活调整设备摆放位置的小型工作室、实训场地使用。
